Um mit der Programmierung der VEX AIR Drone zu beginnen, müssen Sie zuerst den gekoppelten VEX AIR Drone Controller mit VEXcode AIR verbinden. Nachfolgend finden Sie die Schritte zum Anschließen des Controllers über eine USB-C-Verbindung.

Weitere Informationen zum Koppeln Ihres Controllers mit der Drohne finden Sie hier.

Schalten Sie den Controller ein, indem Sie die Taste Power gedrückt halten, bis die Anzeige-LED weiß zu blinken beginnt, und dann loslassen. Diese Animation zeigt diesen Vorgang.

Der Controller befindet sich links, der Netzschalter ist eingeschaltet und das USB-Kabel ist am USB-C-Anschluss angeschlossen. Auf der rechten Seite ist das USB-A-Ende des Kabels mit einem Computer verbunden.

Verwenden Sie ein USB-C-Kabel, um den VEX AIR Drohnen-Controller mit einem Computer zu verbinden.

Verbindung zum webbasierten VEXcode AIR herstellen

Um auf das webbasierte VEXcode AIR zuzugreifen, navigieren Sie in einem -Browser codeair.vex.com.

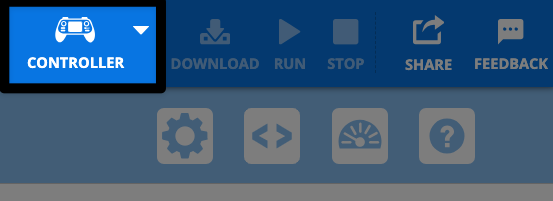

Wählen Sie das Symbol Controller in der oberen rechten Ecke aus.

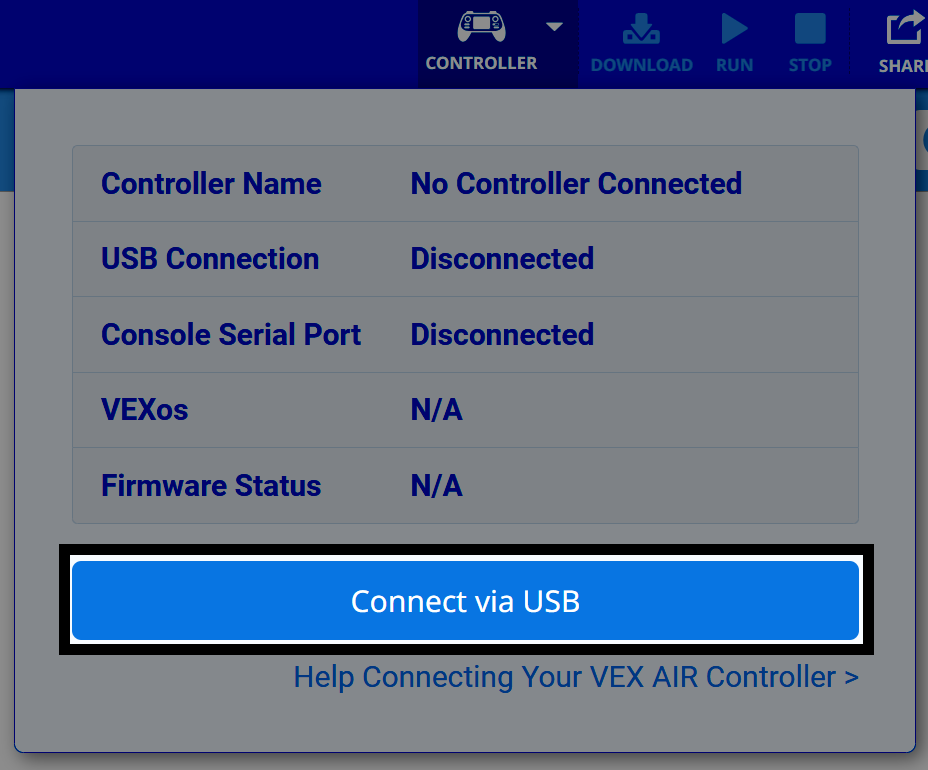

Ein Verbindungsstatusfenster zeigt an, dass kein Controller angeschlossen ist; unten befindet sich eine hervorgehobene Schaltfläche „Über USB verbinden“.

Wählen Sie im Menü „ Über USB verbinden aus.

macOS/Chromebook

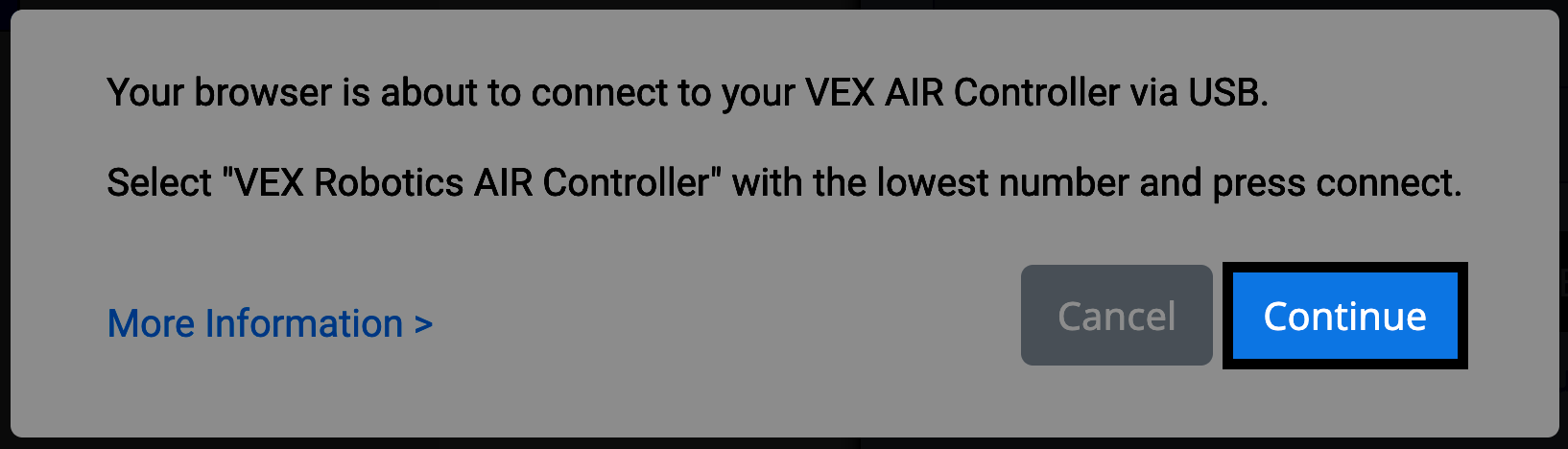

Ein Dialogfeld, das den Benutzer auffordert, über USB eine Verbindung zu einem VEX AIR Controller herzustellen, mit hervorgehobenen Schaltflächen „Abbrechen“ und „Weiter“.

Windows

Die Windows-Verbindungsaufforderung lautet: "Ihr Browser ist im Begriff, sich über USB mit Ihrem VEX AIR Controller zu verbinden. Wählen Sie „VEX Robotics Communication Port“ und klicken Sie auf „Verbinden“. Die Schaltfläche „Weiter“ in der unteren rechten Ecke ist hervorgehoben.

Wählen Sie jedes Bild oben aus, um es zu vergrößern.

Abhängig von Ihrem Gerät wird eine Eingabeaufforderung angezeigt. Wählen Sie Weiter.

macOS/Chromebook

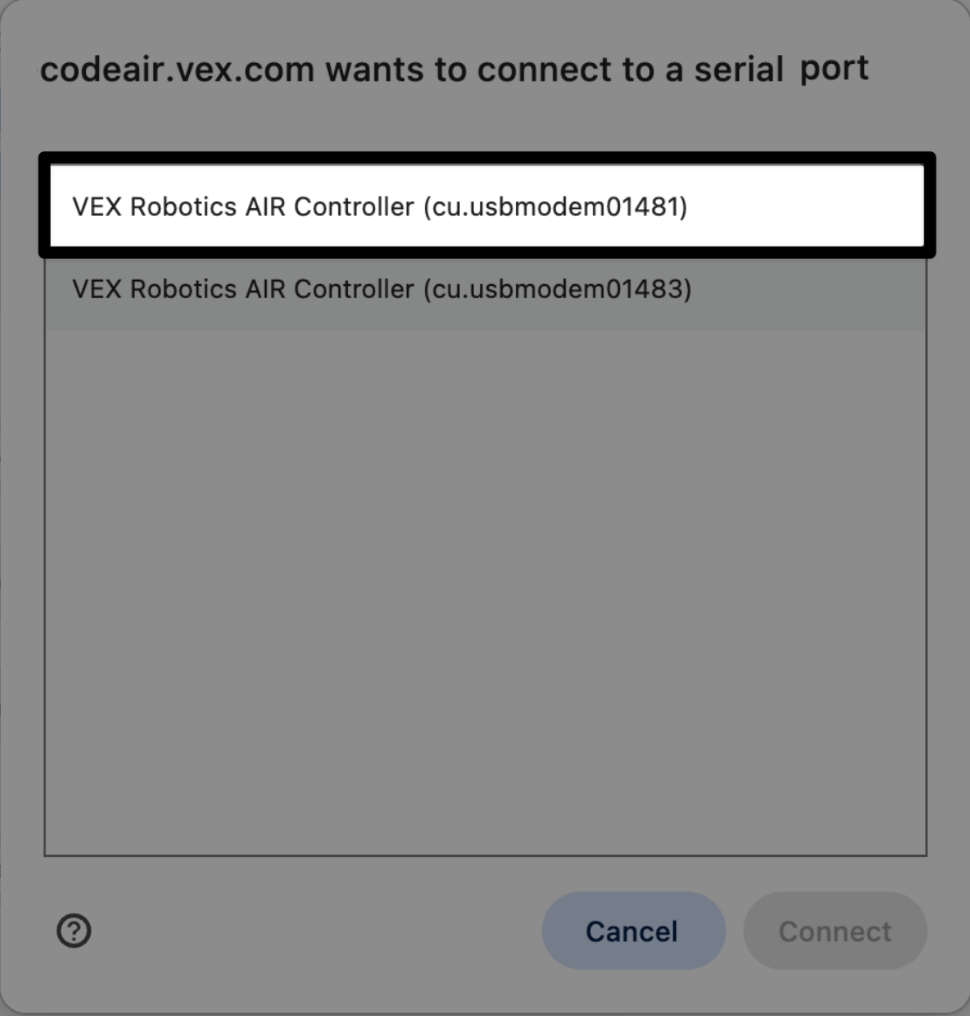

Ein Dialogfeld von codeair.vex.com, das zur Verbindung mit einem seriellen Port auffordert, wobei eine Option von VEX Robotics AIR Controller als diejenige mit der niedrigeren ID-Nummer hervorgehoben ist und darunter die Schaltflächen Abbrechen und Verbinden angezeigt werden.

Windows

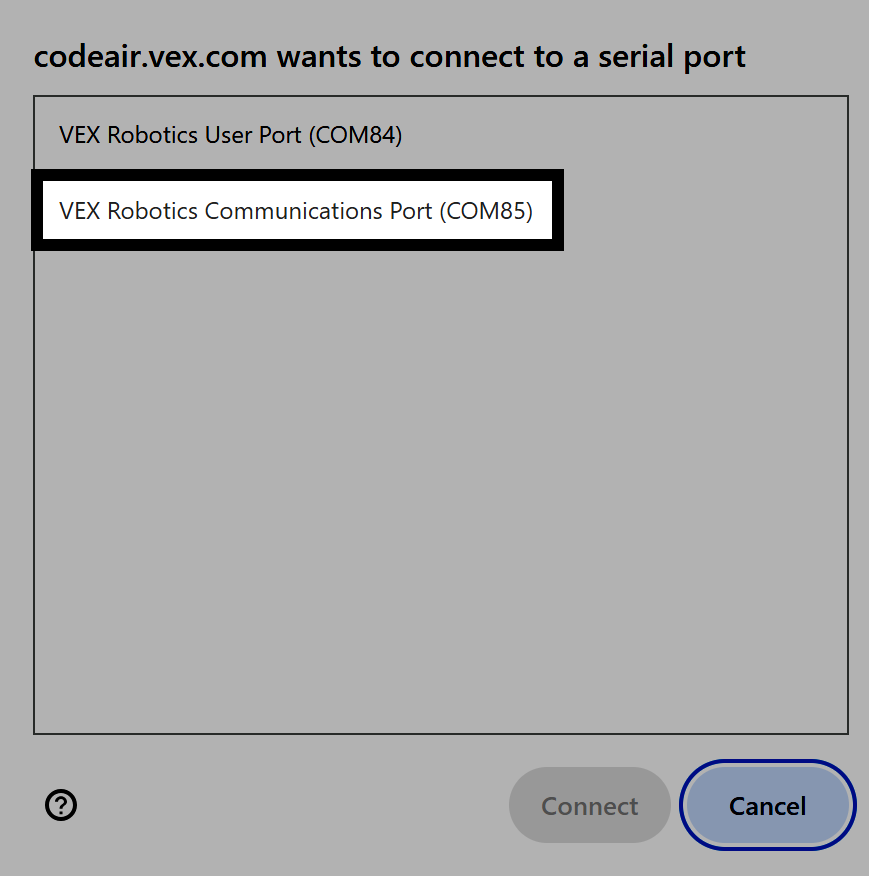

Im Fenster zur Auswahl des seriellen Ports ist der VEX Robotics Kommunikationsport COM85 hervorgehoben.

Wählen Sie jedes Bild oben aus, um es zu vergrößern.

macOS/Chromebook: Wählen Sie den Roboter mit der NIEDRIGSTEN ID-Nummer aus der Liste.
Windows: Wählen Sie die Option mit Kommunikationsanschluss.

macOS/Chromebook

Ein Dialogfeld von codeair.vex.com, das zur Verbindung mit einem seriellen Port auffordert, wobei ein VEX Robotics AIR Controller ausgewählt und die Schaltfläche "Verbinden" hervorgehoben ist.

Windows

Im Fenster zur Auswahl des seriellen Ports ist der VEX Robotics Communications Port COM85 ausgewählt und die Schaltfläche „Verbinden“ hervorgehoben.

Wählen Sie jedes Bild oben aus, um es zu vergrößern.

Wählen Sie Connect , sobald Ihre Auswahl hervorgehoben ist.

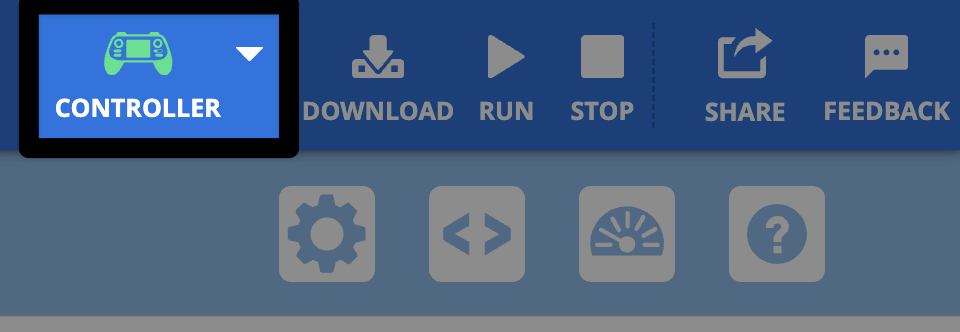

Ein Screenshot in Nahaufnahme der oberen rechten Ecke der VEXcode AIR Toolbar, auf dem links neben der Schaltfläche „Herunterladen“ ein grünes Controller-Symbol hervorgehoben ist.

Das Controller-Symbol in der oberen rechten Ecke von VEXcode AIR wird nun grün angezeigt.

Verbindung zu App-basiertem VEXcode AIR

Ein Screenshot in Nahaufnahme der oberen rechten Ecke der VEXcode AIR Toolbar, auf dem links neben der Schaltfläche „Herunterladen“ ein grünes Controller-Symbol hervorgehoben ist.

Sobald der Controller mit dem Computer verbunden und VEXcode AIR geöffnet ist, stellt der Controller automatisch eine Verbindung her. Das Symbol Controller in der oberen rechten Ecke von VEXcode AIR wird grün angezeigt.
