Ein Modul ist ein anbringbares Zubehörteil, das es der VEX AIR Drohne ermöglicht, mit physischen Objekten zu interagieren. Es wird an den Modulanschluss an der Unterseite der Drohne angeschlossen und kann während der Verwendung des Projekts default_fly oder VEXcode AIR gesteuert werden.
Modultypen
Es gibt drei Module, die mit der Drohne verwendet werden können:
- Magnetmodul — Ein Magnet zum Aufnehmen und Tragen magnetischer Gegenstände.
- Motorisiertes Hakenmodul — Ein motorisierter Haken, der während des Fluges angehoben oder abgesenkt werden kann.
- Passives Hakenmodul — Ein nicht strombetriebener Haken, der frei hängt.
Magnetmodul
Das Magnetmodul umfasst einen Magneten, der magnetisierte Objekte aufnehmen kann, und einen Mechanismus, der Objekte vom Magneten lösen kann.
Motorisiertes Hakenmodul
Das motorisierte Hakenmodul verfügt über einen am Motor befestigten Haken, sodass der Haken nahe am Drohnenkörper gehalten und bei Bedarf abgesenkt werden kann.

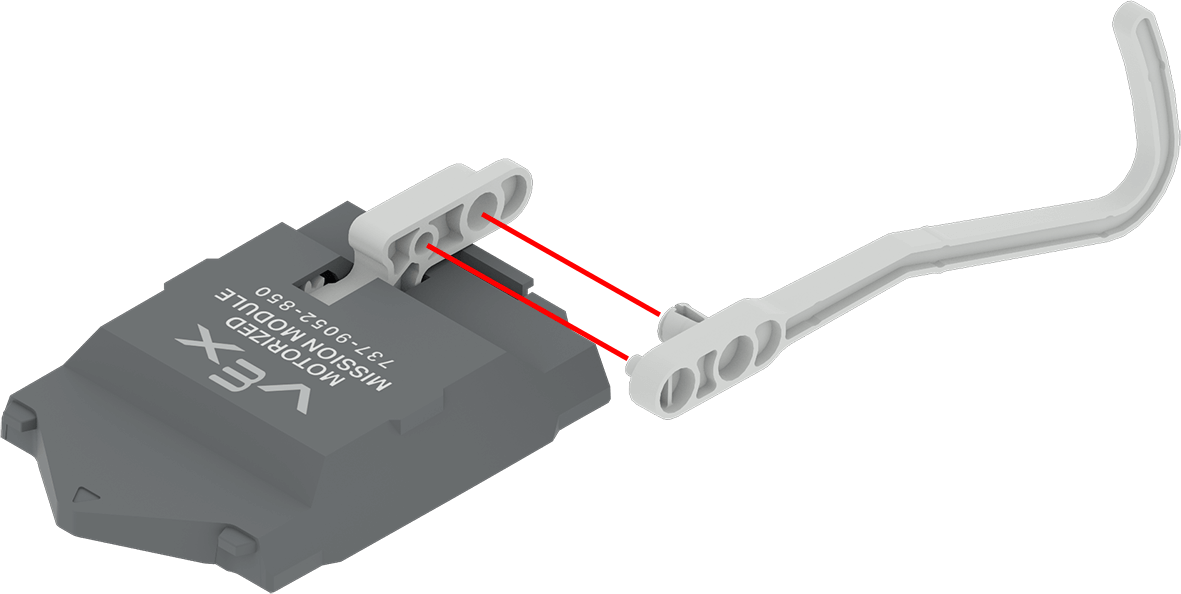

Um den Haken am Motorisierten Hakenmodul zu befestigen, richten Sie die großen und kleinen Stifte am Haken an den entsprechenden Stiftlöchern am Modul aus. Drücken Sie sie zusammen, bis sie einrasten.
Passives Hook-Modul

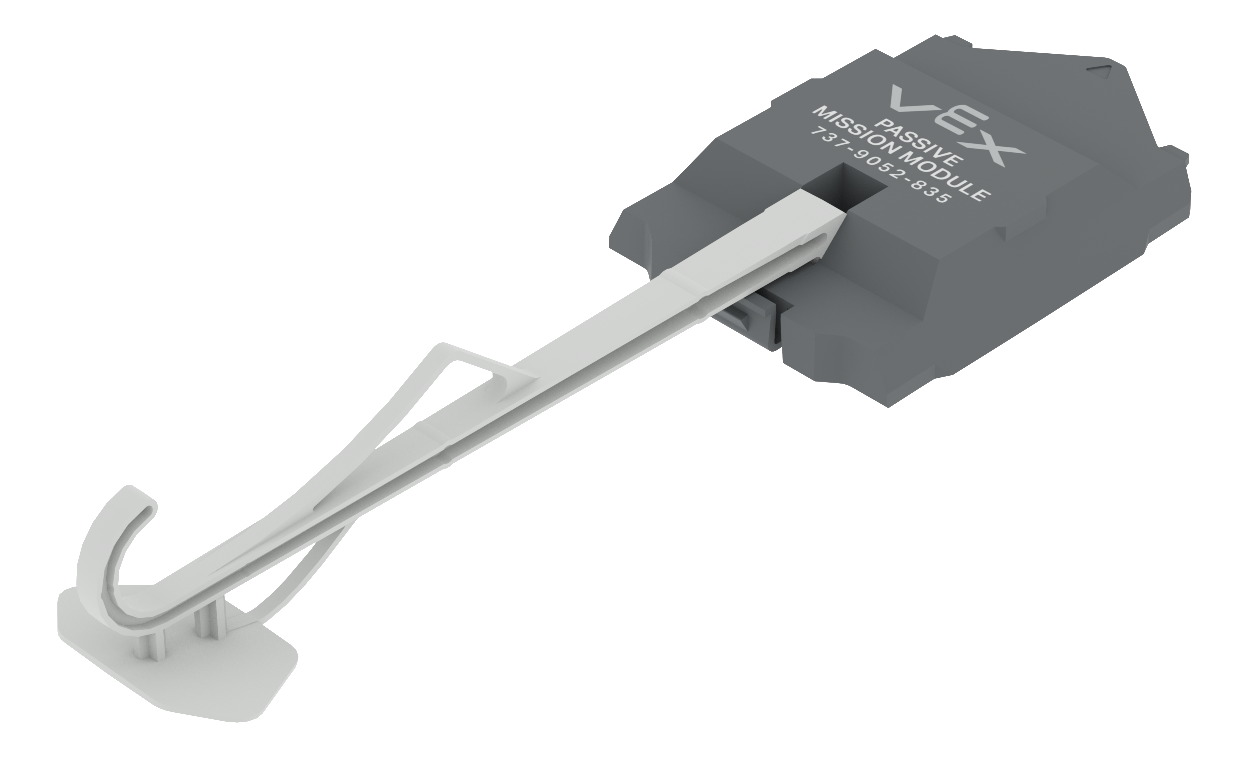

Das passive Hakenmodul ist ein Haken, der frei am Modul hängen kann.

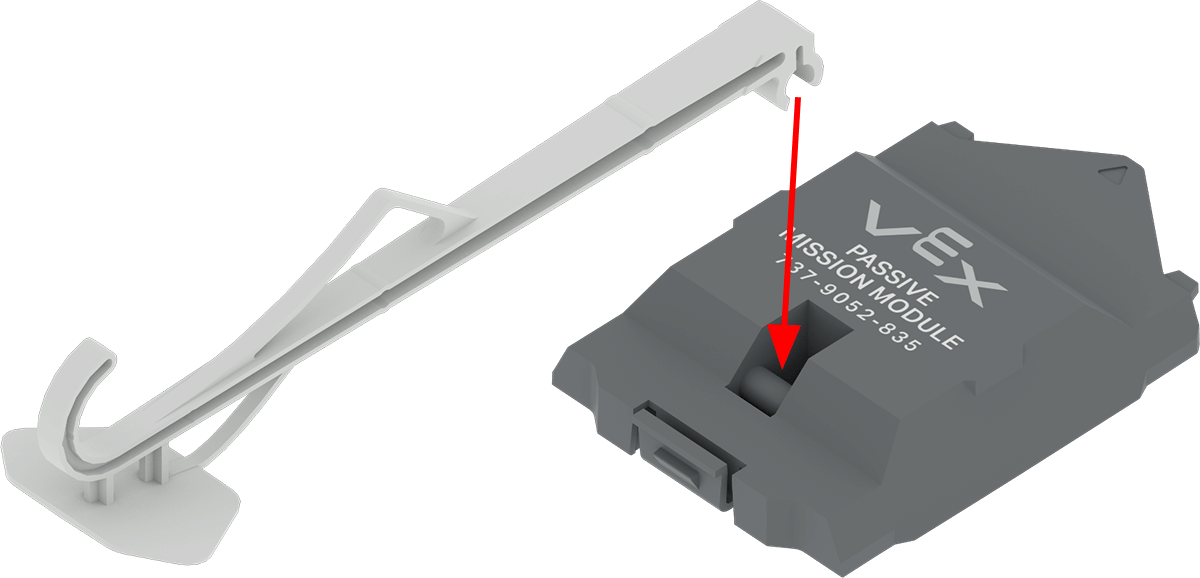

Um den Haken am passiven Hakenmodul zu befestigen, richten Sie die Klemme des Hakens an der Stange im Inneren des Moduls aus und drücken Sie vorsichtig, bis er einrastet.
Anbringen eines Moduls an der Drohne
Um ein Modul anzubringen, richten Sie zunächst den Pfeil auf dem Modul mit dem Pfeil auf dem Modulanschluss der Drohne so aus, dass sie einander zugewandt sind. Drücken Sie anschließend das Modul wie in dieser Animation gezeigt in den Anschluss.
Entfernen eines Moduls

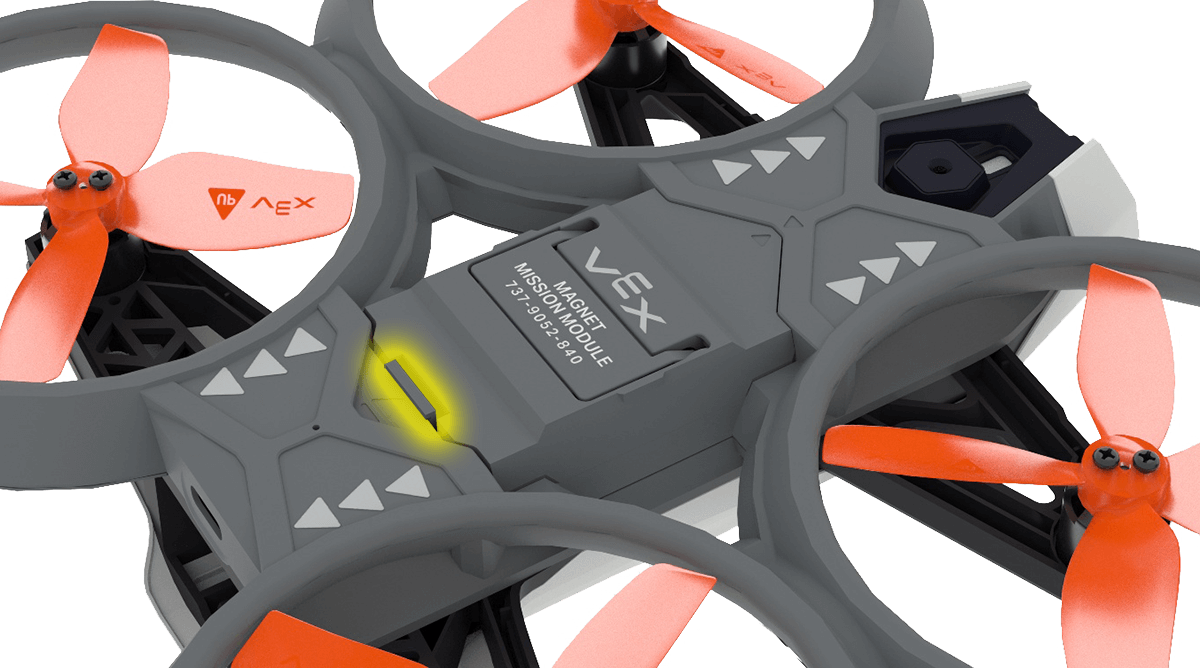

Um ein Modul zu entfernen, drücken Sie auf die kleine Lasche an der Unterseite des Moduls, um es vom Anschluss zu lösen.
Hinweis: Verdrehen oder verbiegen Sie das Modul beim Entfernen nicht, da dies zu einer Beschädigung des Moduls führen kann.
