Die VEX AIR Drohne wird mit insgesamt vier Akkus geliefert: jeweils zwei Akkus mit 900 mAh und 1200 mAh. Jeder Akku funktioniert hinsichtlich Flugzeit und Leistung etwas anders. In dieser Anleitung wird erläutert, wie Sie die Batterien aufladen, ihre Anzeigeleuchten ablesen und sie vor dem Flug richtig einsetzen und danach wieder herausnehmen.

Laden einer Batterie

Um einen Akku aufzuladen, schließen Sie ihn über den USB-C-Anschluss an eine Stromquelle an. Während des Ladevorgangs beginnen die Anzeigeleuchten zu blinken, um den aktuellen Akkustand anzuzeigen, wie in dieser Animation gezeigt.

Wenn der Akku vollständig aufgeladen ist, leuchten alle vier Kontrollleuchten durchgehend grün.

Kontrollleuchten

Die Batterie verfügt über vier Kontrollleuchten, die den aktuellen Ladezustand der Batterie anzeigen.

Um den Status Ihrer Batterie anzuzeigen, drücken Sie die Taste auf der Batterie, um die Anzeigeleuchten einzuschalten. In dieser Animation leuchten nach dem Drücken der Taste drei Kontrollleuchten auf, was bedeutet, dass der Akku zu 50–75 % geladen ist.

Jedes Licht stellt ungefähr 25 % der Gesamtladung dar, wie unten gezeigt:

1 Licht – 0–25 % Ladung
2 Lichter – 25–50 % Ladung
3 Lichter – 50–75 % Ladung
4 Lichter – 75–100 % Ladung

Batteriegrößen

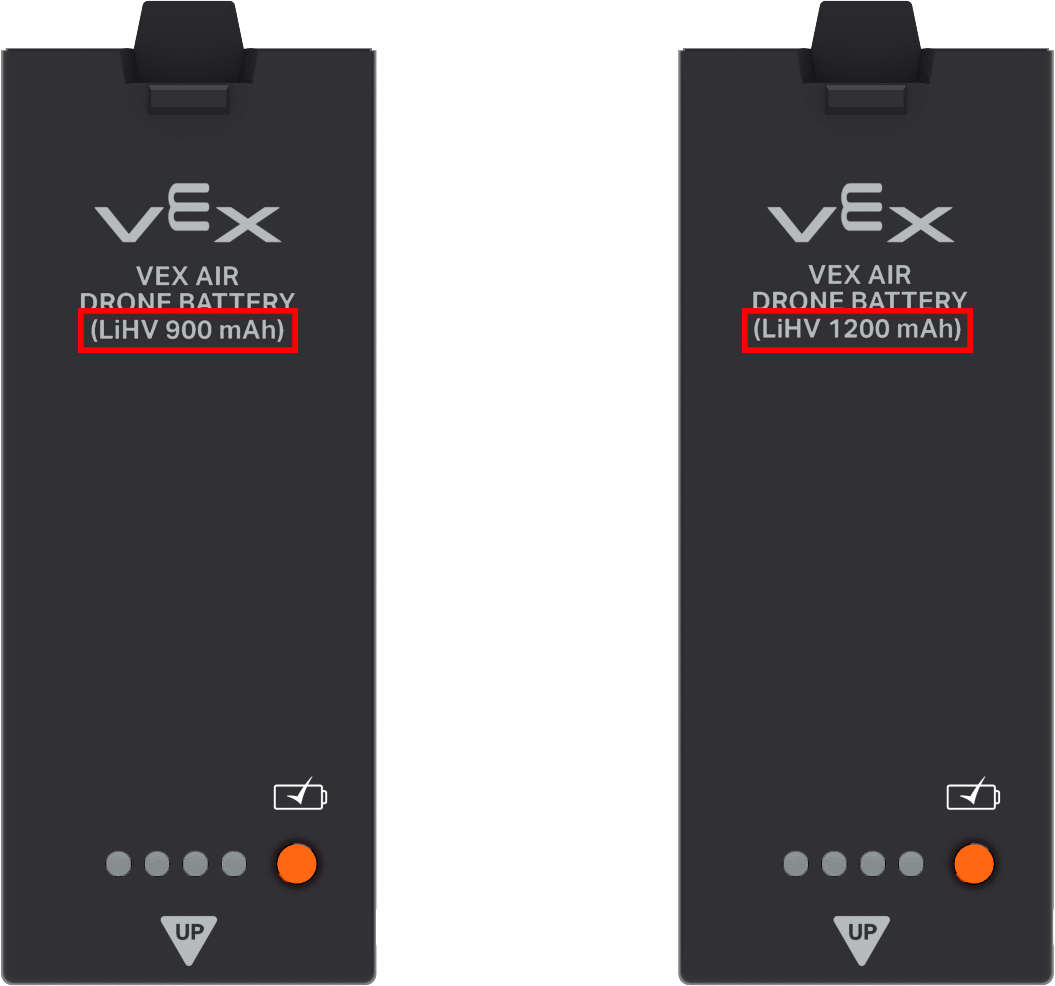

Zwei Batterien mit unterschiedlicher Leistungskapazität, ihre Kapazitätsbezeichnungen sind hervorgehoben. Auf einem Etikett steht LiHV 900 mAh, auf dem anderen LiHV 1200 mAh.

Die VEX AIR Drohne verwendet zwei verschiedene Akkugrößen, jede mit ihren eigenen Vor- und Nachteilen:

900 mAh – Geringeres Gewicht, wodurch die Drohne schneller fliegen kann, jedoch mit kürzerer Flugdauer.
1200 mAh – Ermöglicht längere Flugzeiten dank höherer Kapazität, führt aber zu höherem Gewicht, was die Höchstgeschwindigkeit der Drohne verringern kann.

Einlegen einer Batterie

Das Diagramm zeigt die Batterie neben der Hornet, mit einem Pfeil, der anzeigt, dass die Batterie in ihr Batteriefach eingelegt werden soll. Eine Nahaufnahme zeigt, dass das Pfeilsymbol auf der Batterie nach oben zeigen sollte, damit eine ordnungsgemäße Verbindung hergestellt werden kann.

Zum Einsetzen des Akkus halten Sie ihn so, dass der Pfeil nach oben zeigt und auf die Drohne gerichtet ist. Schieben Sie ihn dann gerade in das Fach, bis er einrastet.

Hinweis : Einlegen des Akkus wird die Drohne automatisch eingeschaltet.

Entfernen einer Batterie

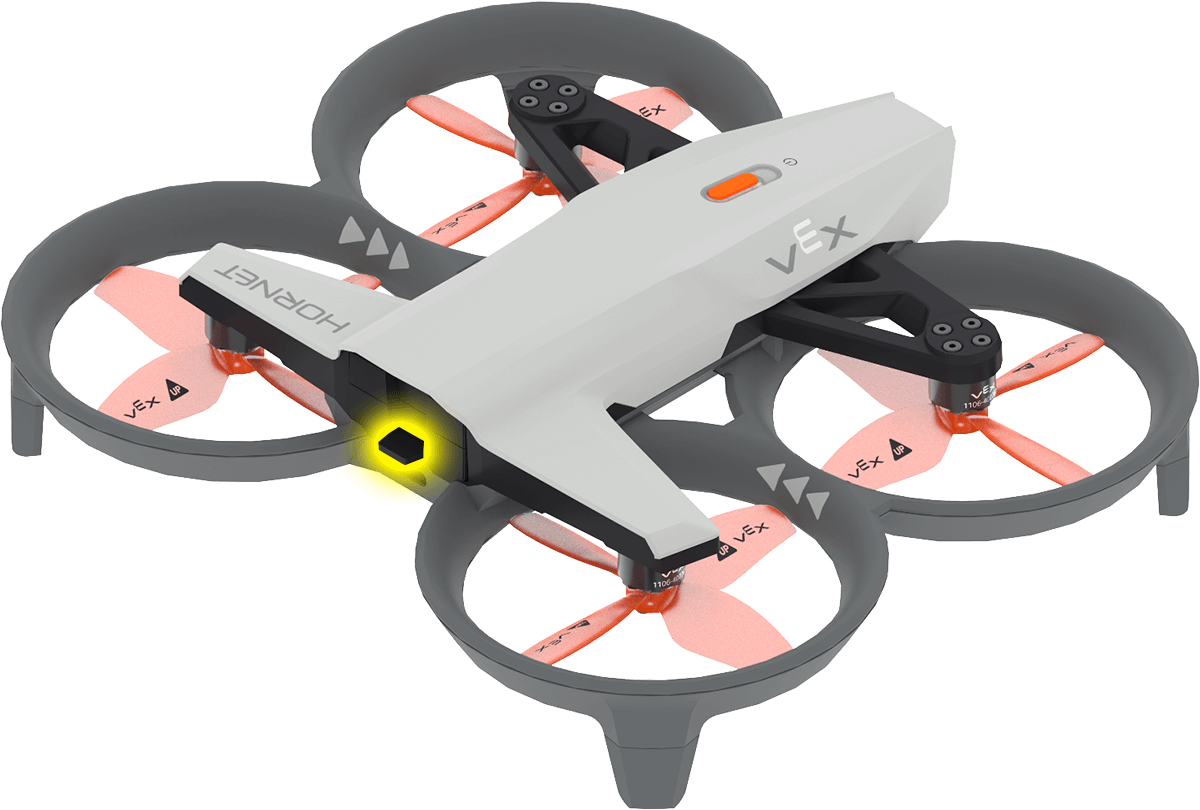

Schrägansicht des Batteriefachs auf der Rückseite der Hornet. Eine kleine Lasche an der Seite der Batterie ist hervorgehoben.

Zum Entfernen des Akkus schalten Sie die Drohne zuerst vollständig aus. Greifen Sie dann die Lasche am Akku und ziehen Sie ihn vorsichtig gerade aus dem Akkufach heraus.
