Ob Sie Teile organisieren, eine Reihe von Bauanweisungen befolgen oder ein individuelles Design erstellen, die korrekte Identifizierung eines Teils kann entscheidend für Ihren Erfolg sein.

Das VEX IQ Parts Ruler ist ein praktisches Werkzeug zur Identifizierung von Teilen.

Laden Sie das druckbare VEX IQ-Lineal (US-Letter) >herunter

Laden Sie das druckbare VEX IQ-Lineal (International A4) >herunter

Hinweis: Achten Sie beim Drucken der PDF-Datei darauf, den Maßstab auf 100 % einzustellen.

Teile mithilfe des Lineals identifizieren

Das VEX IQ Parts Ruler kann zum Identifizieren von Teilen beim Ordnen von Teilen oder beim Befolgen einer Reihe von Bauanweisungen verwendet werden. Der Maßstab auf dem Lineal ist 1:1, sodass Teile einfach auf das Lineal gelegt werden können.

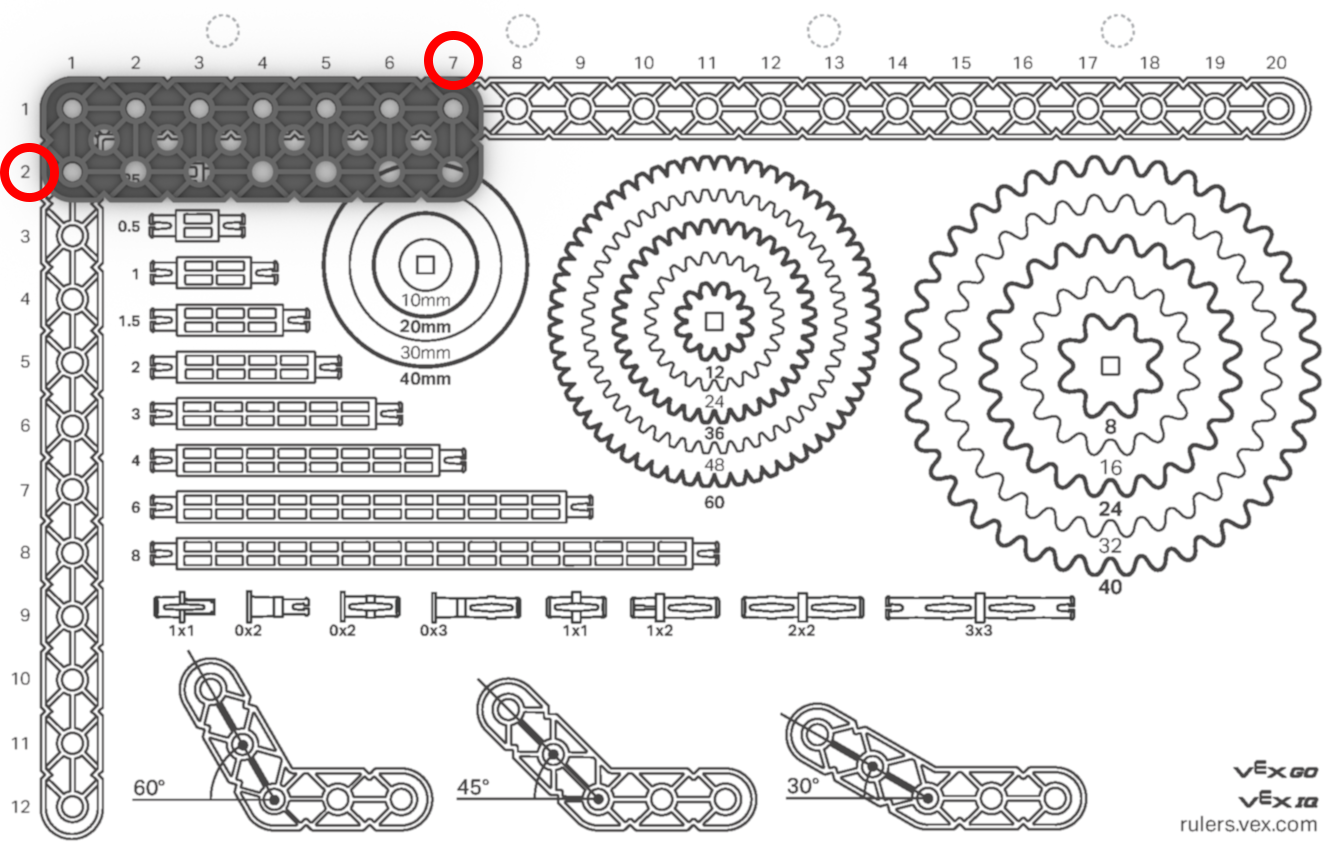

VEX IQ 2x7 Balken zur Messung der Teilelänge mit dem ausdruckbaren Lineal

Messung von Balken und Platten. Das gezeigte Beispiel ist ein 2x7-Träger.

2 gibt eine Breite von 2 Teilungseinheiten an.
7 gibt eine Länge von 7 Tonhöheneinheiten an.

4-Pitch-Abstandshalter zur Identifizierung und Messung des VEX IQ-Teils mit dem ausdruckbaren Lineal

Abstandshalter messen. Das gezeigte Beispiel ist ein 4x-Abstandshalter.

30-mm-Riemenscheibe mit beschrifteten Abmessungen zur Messung von VEX IQ-Teilen

Messrollen. Das abgebildete Beispiel ist eine 30-mm-Riemenscheibe.

VEX IQ 12-Zahn-Zahnrad zum Größenvergleich mit dem ausdruckbaren Teilelineal

Zahnräder messen. Das gezeigte Beispiel ist ein 12-Zahn-Zahnrad.

16-Zahn-Kettenrad VEX IQ zur Größenbestimmung mit dem ausdruckbaren Teilelineal

Kettenräder messen. Das abgebildete Beispiel ist ein 16-Zahn-Kettenrad.

VEX IQ 1x1-Stift zum Messen und Identifizieren des Teils mit dem ausdruckbaren Lineal

Messnadeln. Das gezeigte Beispiel ist ein 1x1-Pin.

30-Grad-Winkelstrahl mit einer Beschriftung, die die Messung mithilfe des ausdruckbaren VEX IQ-Teilelineals erklärt.

Spezialträger messen. Das gezeigte Beispiel ist ein 30°-Winkelstrahl.

Verwendung des Lineals beim Zusammenbau eines Roboters

Das VEX-Kunststoffteilelineal kann auch als Messwerkzeug zum Messen von Teilen und Abständen verwendet werden. Dies kann sehr hilfreich sein, wenn Sie einen kundenspezifischen Roboter entwerfen und zusammenbauen, für den es keine spezifischen Anweisungen zur Auswahl der Teile gibt.

Tipp und Trick: Die PDF-Datei des VEX Plastic Parts Ruler kann auf einer durchsichtigen Kunststofffolie ausgedruckt werden. Dadurch kann das Lineal auf den Roboter gelegt werden und Messungen können durch Messung durch das Lineal durchgeführt werden.

Hier sind einige Beispiele für die Verwendung des Lineals beim Zusammenbau eines benutzerdefinierten Roboters.

Ausdruckbares VEX IQ Teilelineal mit einem teilweise zusammengebauten Roboterchassis, das über dem Lineal liegt und zeigt, wie man es misst, indem man die Innenseite der Träger links und rechts vom Chassis markiert.

Messung des Abstands zwischen Balken an einem Roboterchassis. In diesem Beispiel beträgt der Abstand zwischen den Trägern am Roboterchassis 11 Teilungen bzw. 5,5 Zoll.

Messen einer 8-Teilung-Welle mit dem ausdruckbaren VEX IQ Teilelineal

Mit der Steigung wird die Länge einer Welle gemessen. Dieses Beispiel zeigt eine 8-Pitch-Welle.

Ausdruckbare VEX IQ Teile-Messlatte zur Messung eines 4-Zoll-Schafts

Verwendung von Zoll/Millimetern zur Messung der Länge einer Welle. Dieses Beispiel zeigt einen 4"-Schaft (4 Zoll/102 Millimeter).

VEX IQ Kettenglied als Größenvergleich mit dem ausdruckbaren Teilelineal

Messung der Anzahl der Kettenglieder in einem Ketten-/Kettenradsystem.
