V5 Workcell Kit-Speicher - Behälter 1: STEM Labs-Hardware

Dieser Artikel behandelt die Teile aus dem V5 Workcell Kit, die im Lagerbehälter 1 organisiert werden.

Die Organisation von Lagerplatz 1 besteht aus zwei Komponenten:

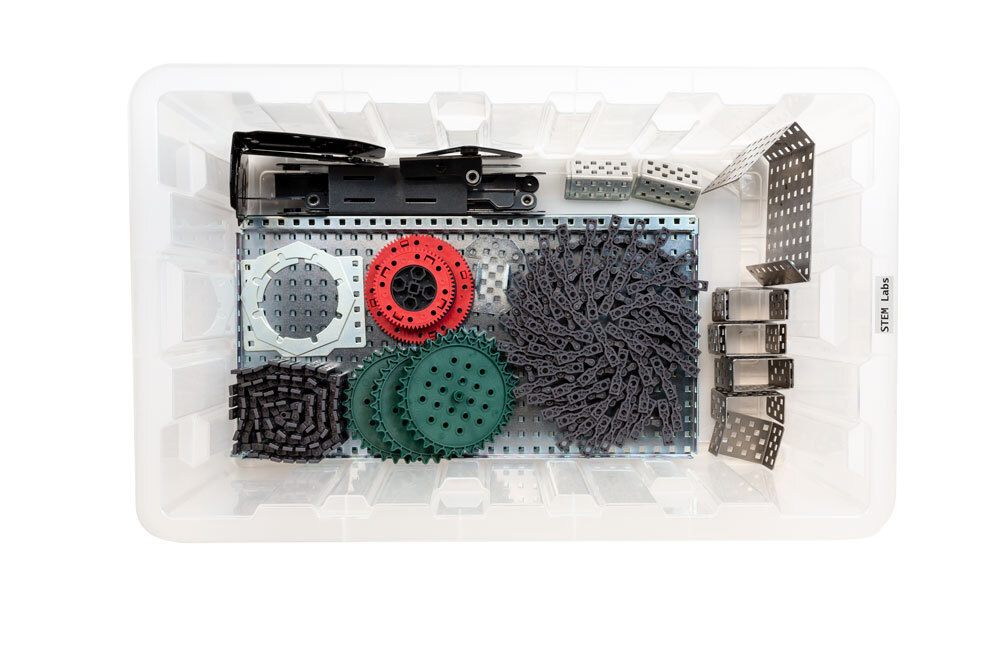

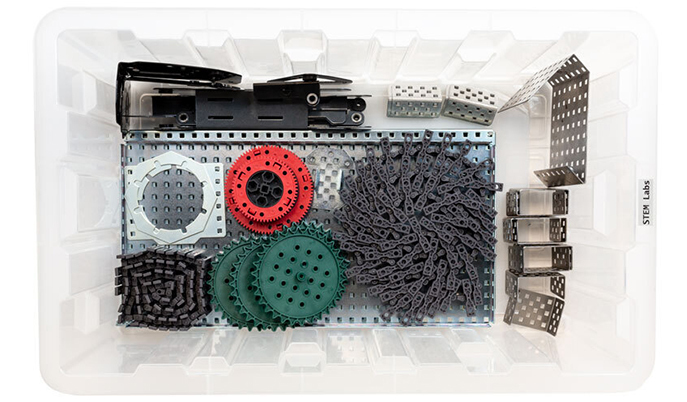

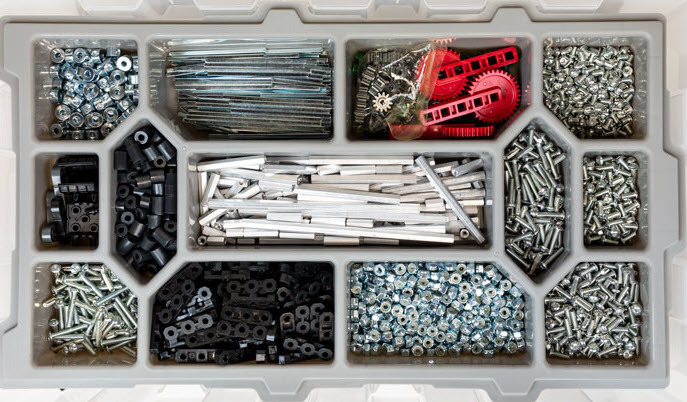

V5 Workcell Kit Aufbewahrungsfach 1, Ansicht von oben.

Tablett

V5 Workcell Kit Aufbewahrungsbehälter 1 Basis, Ansicht von oben.

Base

Dieser Artikel ordnet die einzelnen Teile in Behälter 1 und stellt in Tabellenform von links nach rechts die folgenden Informationen bereit:

  • Teil: Dies ist der Name des Teils. Es werden Hyperlinks zu Ersatzteilen bereitgestellt, die einzeln unter vexrobotics.comerworben werden können.
  • Foto: Dies ist ein Bild des Teils. Verwenden Sie dies als Referenz beim Auspacken Ihres Kits und beim Aufbau der V5-Arbeitszelle.
  • Teilenummer: Wenn ein Teil in einem größeren Set, Beutel oder Karton geliefert wird, werden die Teilenummer des Sets, Beutels oder Kartons und die individuelle Teilenummer angegeben. Diese Teilenummern können beim Auspacken Ihres Kits und beim Bau der V5-Arbeitszelle nützlich sein.
  • Menge: Dies ist die Menge jedes bereitgestellten Teils. Verwenden Sie dies, um sicherzustellen, dass Sie beim Auspacken an jeder Stelle im Behälter oder Fach die richtige Anzahl an Teilen haben.
  • Hinweise zur Tüte: Diese Spalte enthält Informationen darüber, wie das Teil oder die Teile in diesem Set, dieser Tüte oder diesem Karton empfangen werden. Wenn die Teile in einem größeren Set, einer Tüte oder einer Schachtel geliefert werden, wird ein Bild des Etiketts als Referenz bereitgestellt. Verwenden Sie diese als Referenz, wenn Sie Ihr Kit auspacken.
  • Position: Dies ist ein Bild des Behälters oder Fachs mit einer Hervorhebung, wo das Teil in diesem Behälter oder Fach platziert werden soll. Diese Informationen können auch beim Erstellen der V5-Arbeitszelle nützlich sein, wenn eine Erinnerung daran benötigt wird, wo sich ein Teil befindet.
    • Hilfreiche Hinweise: Diese finden Sie in der Spalte „Standort“. Diese Hinweise bieten zusätzlichen Kontext oder Informationen zur Verpackung, zur Identifizierung von Teilenummern oder Tipps zur zusätzlichen Organisation.

Lagerplatz 1: Tablett

Teil Foto Teilenummer Menge Hinweise zur Tasche Standort

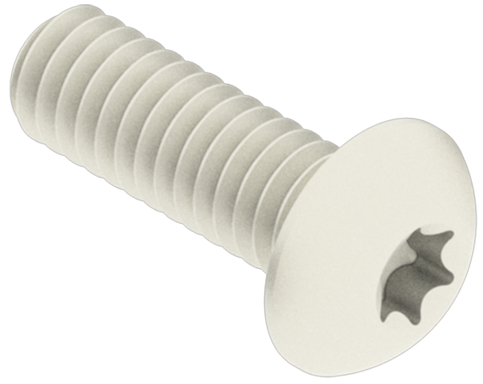

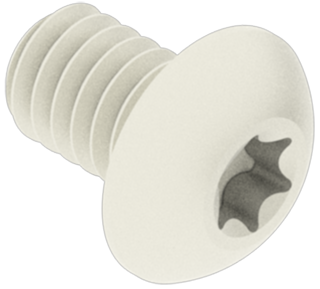

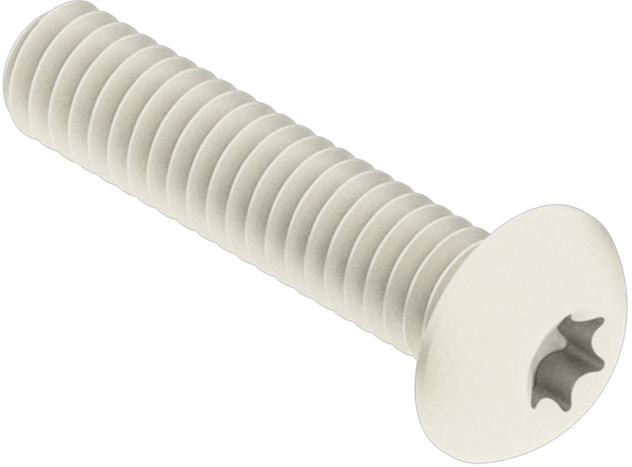

#8-32 x 1/4" Sternantriebsschraube #8-32 x 1/4 Zoll Sternantriebsschraube. 276-4990-001 300 Kommt in 3 Beuteln zu je 100 Stück

Die Position dieses Teils ist in der oberen rechten Ecke des Tabletts hervorgehoben.

Hilfreicher Hinweis:

Verwenden Sie das VEX V5-Metallteile-Lineal von rulers.vex.com, um die verschiedenen Schraubengrößen einfach zu unterscheiden und zu identifizieren.

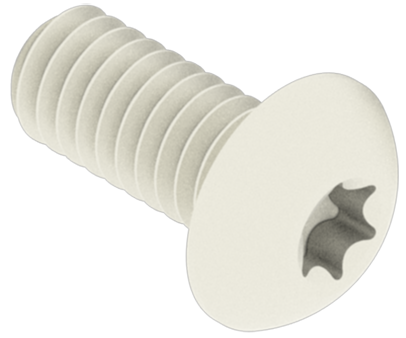

#8-32 x 3/8" Sternantriebsschraube #8-32 x 3/8 Zoll Sternantriebsschraube. 276-4991-001 100 Kommt in 1 Beutel mit 100 Stück

Die Position dieses Teils ist auf der rechten Seite des Tabletts hervorgehoben.

Hilfreicher Hinweis:

Verwenden Sie das VEX V5-Metallteile-Lineal von rulers.vex.com, um die verschiedenen Schraubengrößen einfach zu unterscheiden und zu identifizieren.
#8-32 x 1/2" Sternantriebsschraube #8-32 x 1/2 Zoll Sternantriebsschraube. 276-4992-001 300 Kommt in 3 Beuteln zu je 100 Stück

Die Position dieses Teils ist in der unteren rechten Ecke des Tabletts hervorgehoben.

Hilfreicher Hinweis:

Verwenden Sie das VEX V5-Metallteile-Lineal von rulers.vex.com, um die verschiedenen Schraubengrößen einfach zu unterscheiden und zu identifizieren.
#8-32 x 3/4" Sternantriebsschraube #8-32 x 3/4 Zoll Sternantriebsschraube. 276-4994-001 100 Kommt in 1 Beutel mit 100 Stück

Die Position dieses Teils ist auf der rechten Seite des Tabletts hervorgehoben.

Hilfreicher Hinweis:

Verwenden Sie das VEX V5-Metallteile-Lineal von rulers.vex.com, um die verschiedenen Schraubengrößen einfach zu unterscheiden und zu identifizieren.

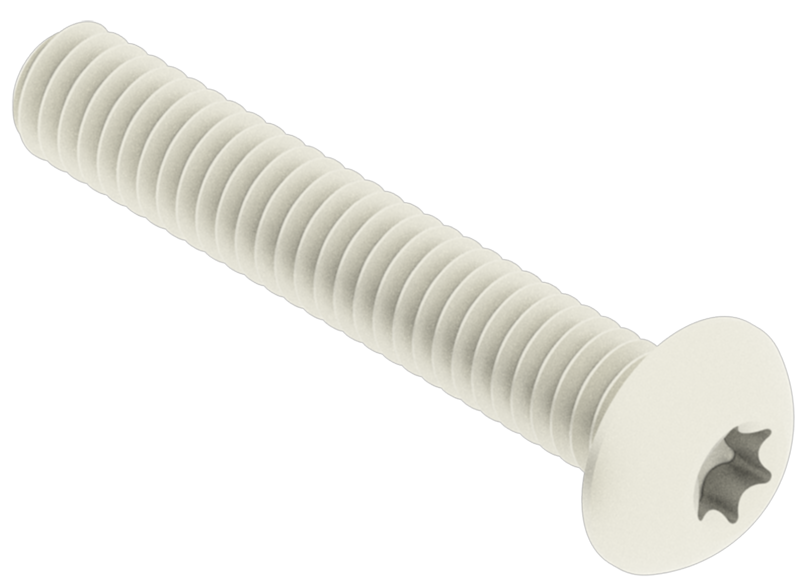

#8-32 x 1.000" Sternantriebsschraube #8-32 x 1 Zoll Sternantriebsschraube. 276-4996-001 100 Kommt in 1 Beutel mit 100 Stück

Die Position dieses Teils ist in der unteren linken Ecke des Tabletts hervorgehoben.

Hilfreicher Hinweis:

Verwenden Sie das VEX V5-Metallteile-Lineal von rulers.vex.com, um die verschiedenen Schraubengrößen einfach zu unterscheiden und zu identifizieren.

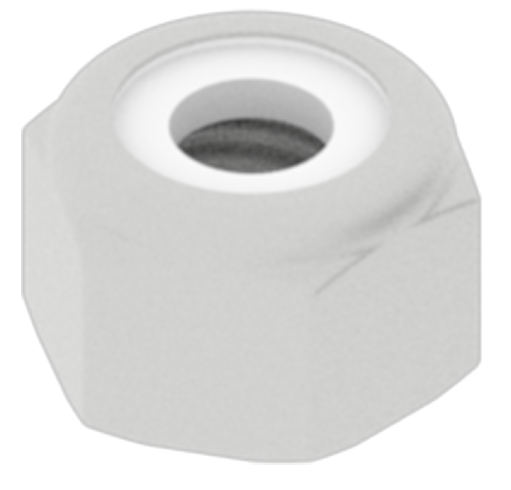

#8-32 Nylock-Mutter #8-32 Nylock-Mutter. 275-1027-001 400 Kommt in 4 Beuteln zu je 100 Stück Die Position dieses Teils ist auf der Unterseite des Tabletts hervorgehoben.

Hilfreicher Hinweis: Bewahren Sie die Zip-Beutel auf, wenn Sie die Stücke in die Schale schütten. Diese können später zum Ordnen der in einer gemischten Tasche enthaltenen Teile verwendet werden.

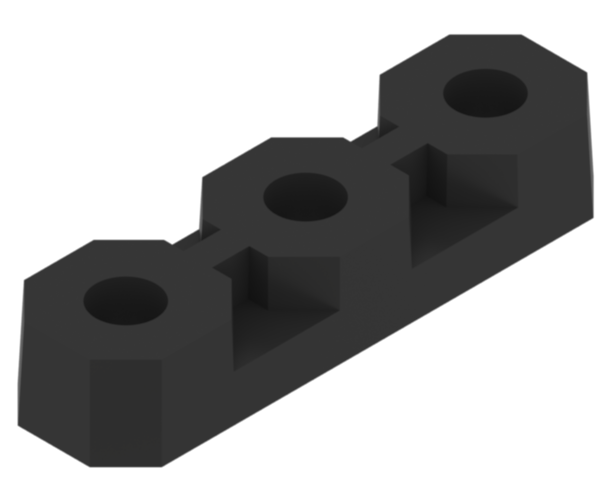

Flachlager Flachlager. 100 Flachlager sind in dieser Tüte enthalten:
276-6820-806

5 Flachlager sind in dieser Tüte enthalten:
276-6009-808

Individuelle Teilenummer:
276-1209-001		 105 Kommt in 5 Beuteln zu je 20 Stück.

Die letzten 5 Stücke kommen in diesem Beutel: Symbol einer Tasche, die drei Teilearten enthält, darunter die Flachlager. 		Die Position dieses Teils ist auf der Unterseite des Tabletts hervorgehoben.

Hilfreicher Hinweis: Bewahren Sie die Zip-Beutel auf, wenn Sie die Stücke in die Schale schütten. Diese können später zum Ordnen der in einer gemischten Tasche enthaltenen Teile verwendet werden.
1/2" Abstandshalter 1/2 Zoll Abstandshalter. Dieses Teil wird in der Standoff-Tasche geliefert:
276-7472-802

Einzelne Teilenummer:
275-1014-001

 40 Diese Teile sind im Standoff Bag enthalten

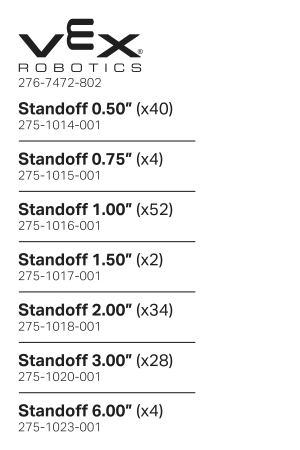

Teileliste eines Beutels, der die sieben verschiedenen Längen von Abstandshaltern enthält.

Die Position der Abstandshalter ist genau in der Mitte des Tabletts hervorgehoben.

Hilfreicher Hinweis: Verwenden Sie zusätzliche Zip-Beutel vom Auspacken zusammen mit Klebeband und einem Marker, um die Abstandshalter nach Größe in einzelne Beutel zu sortieren, damit Sie beim Bauen leichter darauf zugreifen können. Notieren Sie die Größe der Abstandshalter und die individuelle Teilenummer auf der Außenseite jedes Beutels.



Verwenden Sie das VEX V5-Lineal für Metallteile von rulers.vex.com, um die verschiedenen Abstandshaltergrößen einfach zu unterscheiden und zu identifizieren.
3/4" Abstandshalter 3/4-Zoll-Abstandshalter. Dieses Teil ist im Standoff Bag enthalten:
276-7472-802

Einzelne Teilenummer:
275-1015-001		 4
1,00" Abstandshalter 1 Zoll Abstandshalter. Dieses Teil ist im Standoff Bag enthalten:
276-7472-802

Einzelne Teilenummer:
275-1016-001		 52
1,50" Abstandshalter 1,5-Zoll-Abstandshalter. Dieses Teil wird in der Standoff-Tasche geliefert:
276-7472-802

Einzelne Teilenummer:
275-1017-001		 2

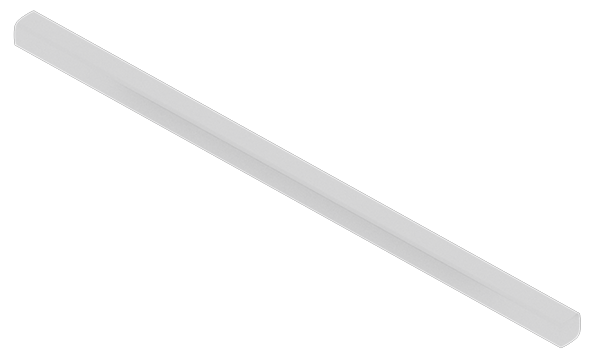

2,00" Abstandshalter 2-Zoll-Abstandshalter. Dieses Teil wird in der Standoff-Tasche geliefert:
276-7472-802

Einzelne Teilenummer:
275-1018-001		 34
3,00" Abstandshalter 3-Zoll-Abstandshalter. Dieses Teil wird in der Standoff-Tasche geliefert:
276-7472-802

Einzelne Teilenummer:
275-1020-001		 28

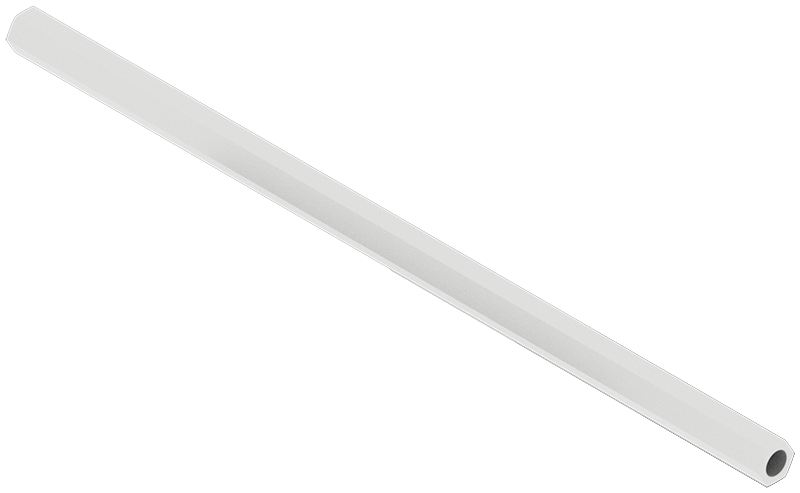

6,00" Abstandshalter 6-Zoll-Abstandshalter. Dieses Teil wird in der Standoff-Tasche geliefert:
276-7472-802

Einzelne Teilenummer:
275-1023-001		 4

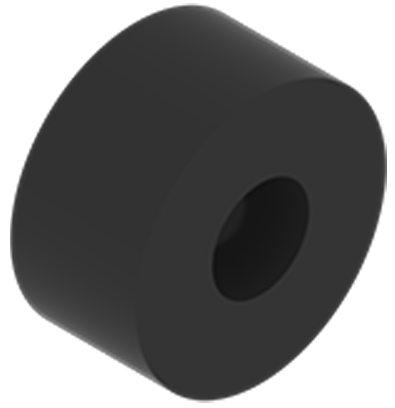

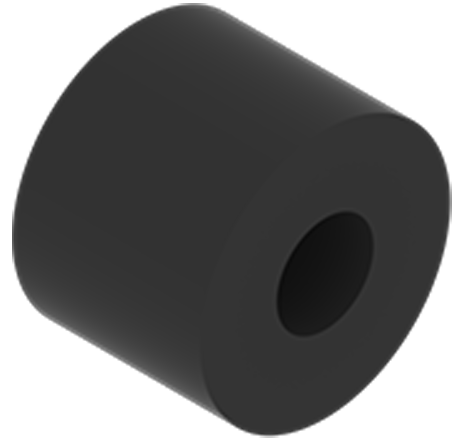

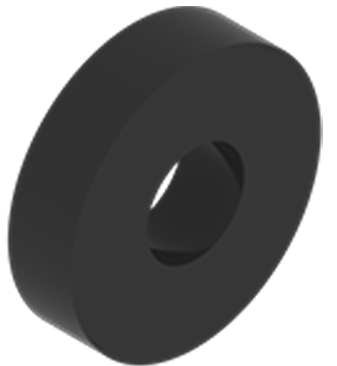

0,125" Abstandshalter 0,125 Zoll Abstandshalter. Dieses Teil ist in einer gemischten Packung erhältlich:
276-6340

Einzelne Teilenummer:
276-5912-001		 30 Kommt in 3 gemischten Packungen

Symbol einer VEX-Sortimentspackung, die Nylon-Abstandshalter enthält.

Die Position dieses Teils ist auf der linken Seite des Tabletts hervorgehoben.

Hilfreicher Hinweis: Verwenden Sie zusätzliche Zip-Beutel vom Auspacken zusammen mit Klebeband und einem Marker, um die Abstandshalter nach Größe in einzelne Beutel zu sortieren, damit Sie beim Bauen leichter darauf zugreifen können. Notieren Sie die Größe der Abstandshalter und die individuelle Teilenummer auf der Außenseite jedes Beutels.



Verwenden Sie das VEX V5-Lineal für Metallteile von rulers.vex.com, um die verschiedenen Abstandshaltergrößen einfach zu unterscheiden und zu identifizieren.
0,25" Abstandshalter 0,25 Zoll Abstandshalter. Dieses Teil ist in einer gemischten Packung erhältlich:
276-6340

Einzelne Teilenummer:
276-5913-001		 30

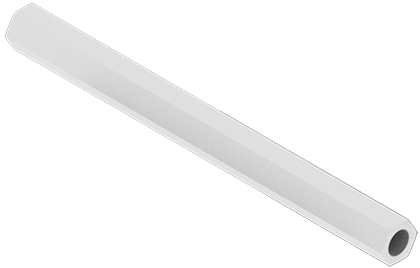

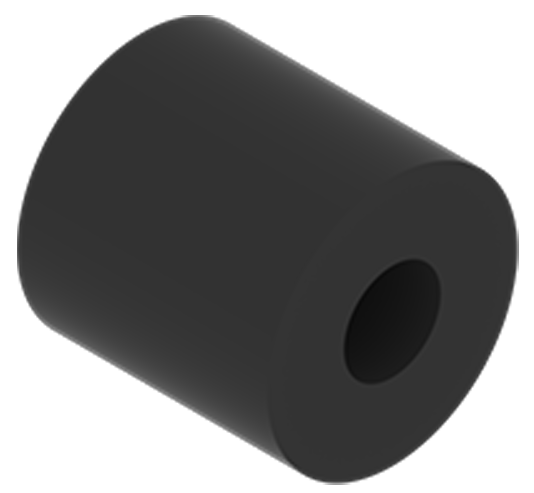

0,375" Abstandshalter 0,375 Zoll Abstandshalter. Dieses Teil ist in einer gemischten Packung erhältlich:
276-6340

Einzelne Teilenummer:
276-5914-001		 30
0,50" Abstandshalter 0,5-Zoll-Abstandshalter. Dieses Teil ist in einer gemischten Packung erhältlich:
276-6340

Einzelne Teilenummer:
276-5915-001		 30

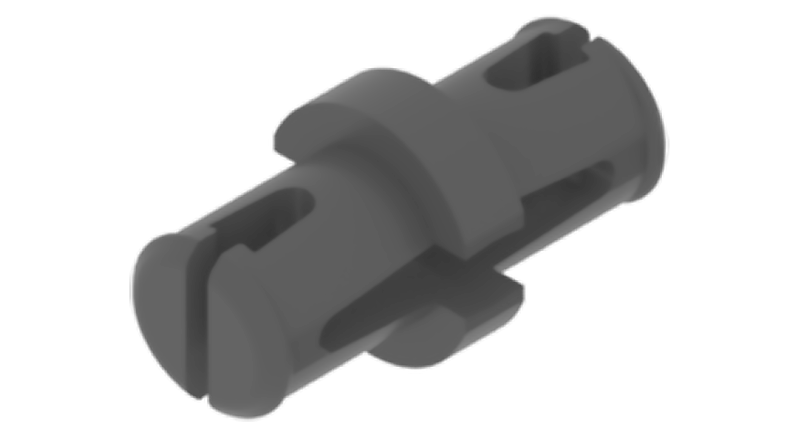

1x1 Anschlussstift 1x1-Steckverbinderstift. Dieses Teil wird in einer Packung geliefert:
276-7472-801

Einzelne Teilenummer:
228-3616-060		 4 Kommt in 1 Packung

Die Teileliste einer Tasche, die sechs verschiedene Teilearten enthält, umfasst die fünf hier aufgeführten Teile. Die vollständige Liste umfasst 1x1 Verbindungsstift, 2x3 rechtwinkligen Träger, doppelt 2x breit, 2x2 Eckverbinder, Linearschlitten, 1x3 Mittelverriegelungsträger und Klauengetriebekurbel. 		Die Position dieses Teils ist auf der linken Seite des Tabletts hervorgehoben.

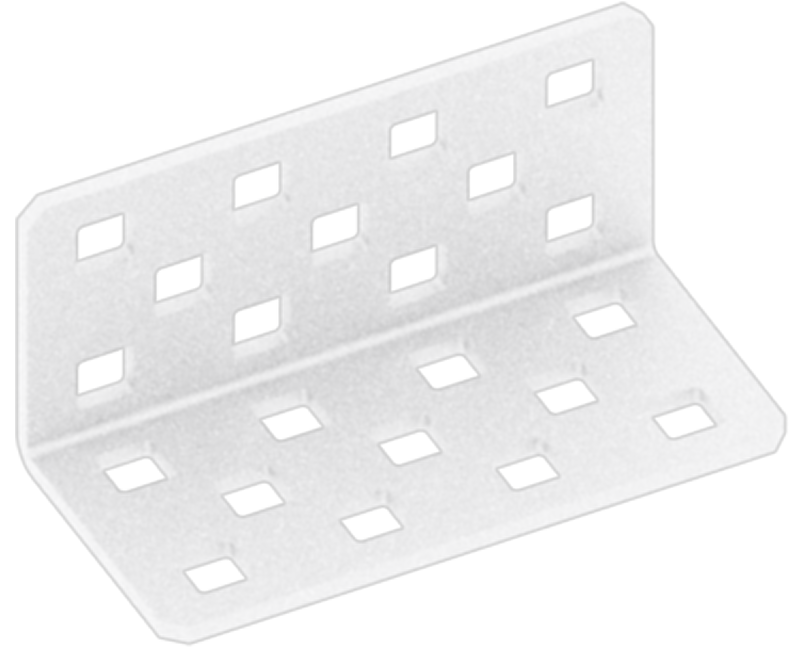

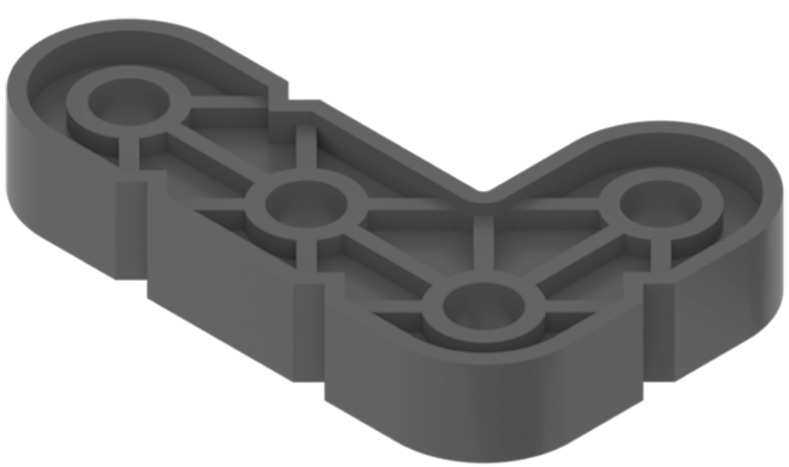

2x3 rechtwinkliger Strahl 2x3 rechtwinkliger Balken. Dieses Teil wird in einer Packung geliefert:
276-7472-801

Einzelne Teilenummer:
228-3616-145		 2

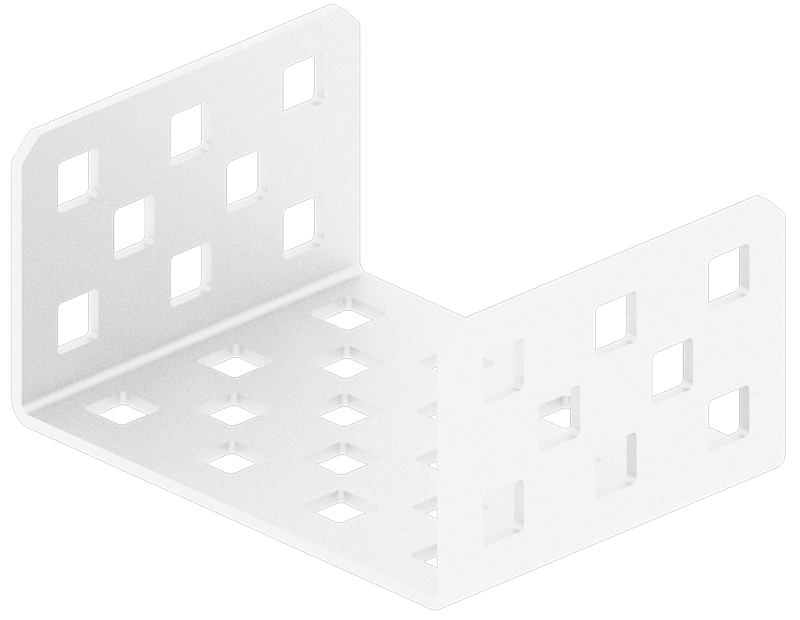

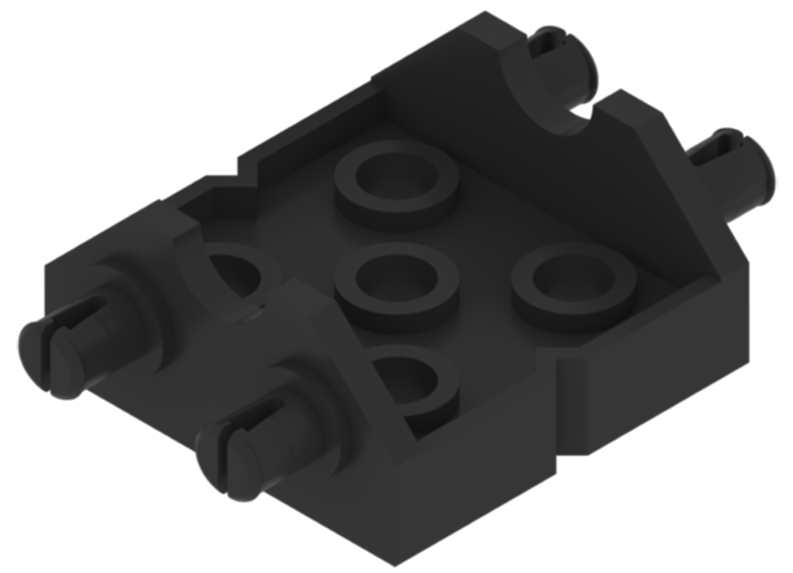

Doppelter 2x breiter, 2x2 Eckverbinder Doppelt 2x breit, 2x2 Eckverbinder. Dieses Teil wird in einer Packung geliefert:
276-7472-801

Einzelne Teilenummer:
228-3201-220		 1
Linearführung Linearführung. Dieses Teil wird in einer Packung geliefert:
276-7472-801

Einzelne Teilenummer:
228-3616-217		 1

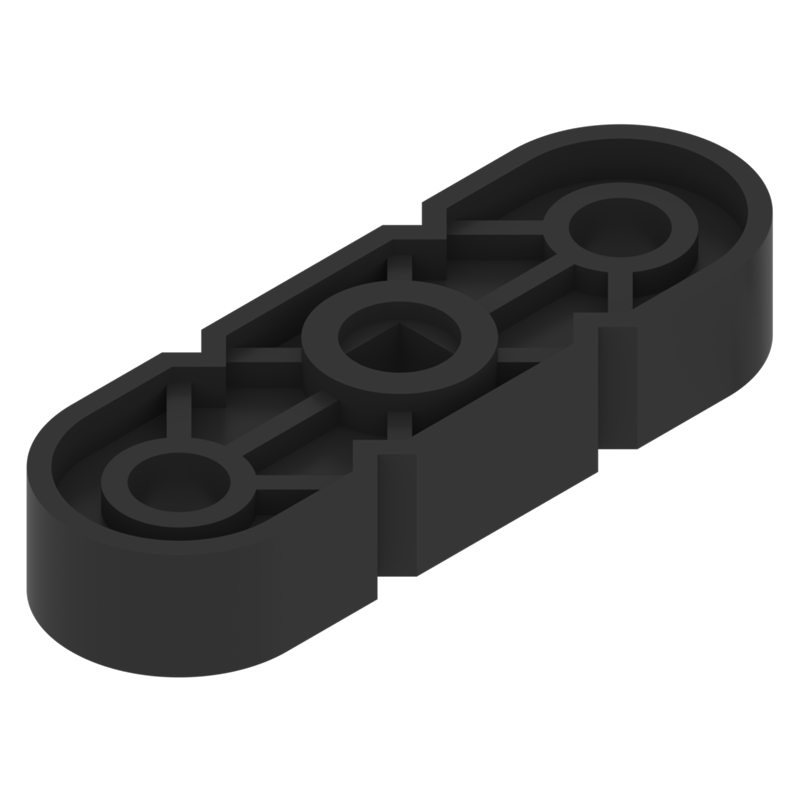

1x3 Mittelverriegelungsbalken 1x3 Center Lock Träger. Dieses Teil wird in einer Packung geliefert:
276-7472-801

Einzelne Teilenummer:
228-3201-1141		 2

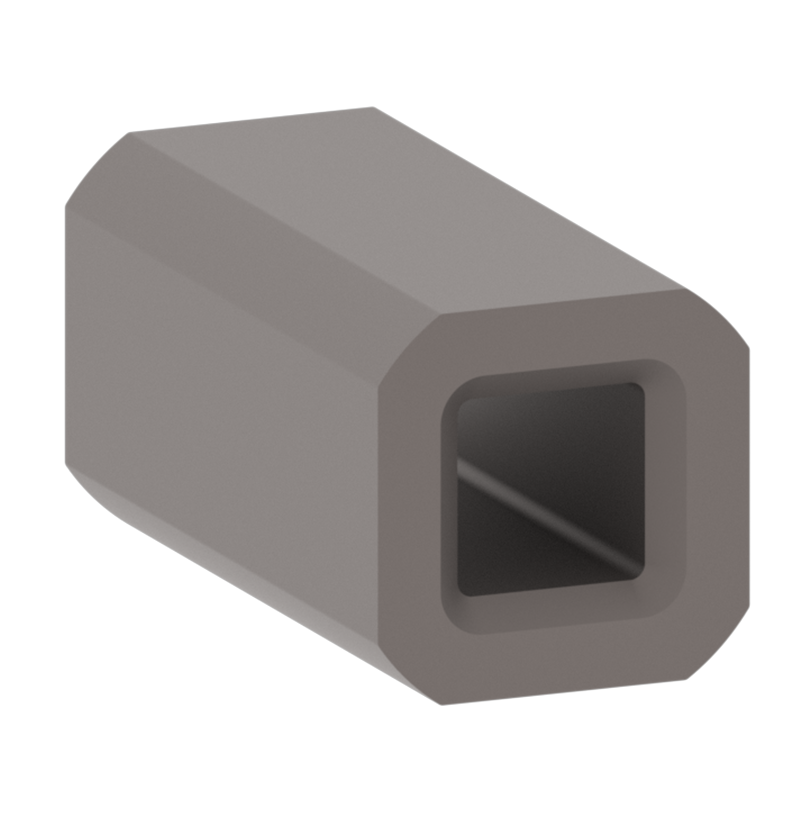

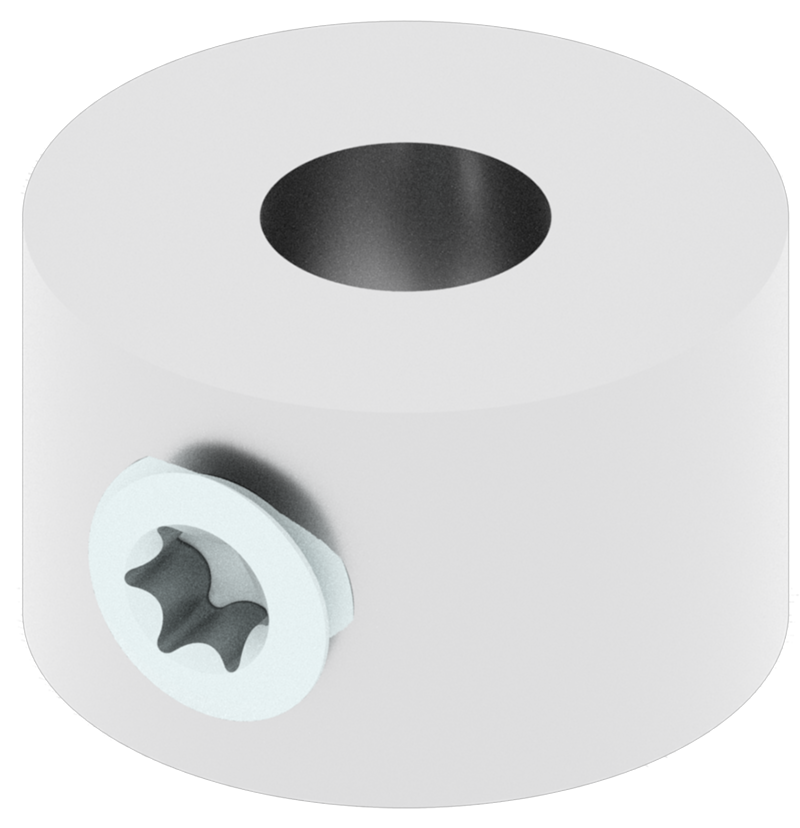

Sternantriebswellenmanschette Sternantriebswellenmanschette. Dieses Teil wird in der Tasche geliefert:
276-6650-806

Einzelne Teilenummer:
276-6103-000		 96 Kommt in 1 Beutel mit 96 Stück Die Position dieses Teils ist in der oberen linken Ecke des Tabletts hervorgehoben.

Hilfreicher Hinweis: Bewahren Sie die Zip-Beutel auf, wenn Sie die Stücke in die Schale schütten. Diese können später zum Ordnen der in einer gemischten Tasche enthaltenen Teile verwendet werden.

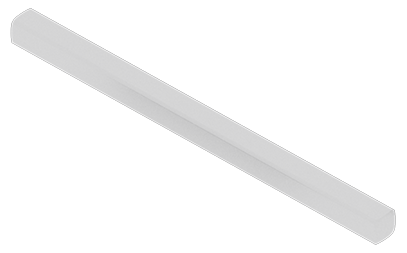

1” oder 2x Antriebswelle 1 Zoll oder 2x Antriebswelle. Dieses Teil ist in einer gemischten Packung erhältlich:
228-6871-800

Einzelne Teilenummer:
288-2500-117		 20 Kommt in 5 gemischten Packungen

Etikett auf einer Sortimentspackung mit Teilen namens Foundation Add-on Kit Shafts.

Die Position dieses Teils ist in der oberen linken Ecke des Tabletts hervorgehoben.

Hilfreicher Hinweis: Verwenden Sie zusätzliche Zip-Beutel vom Auspacken zusammen mit Klebeband und einem Marker, um die Abstandshalter nach Größe in einzelne Beutel zu sortieren, damit Sie beim Bauen leichter darauf zugreifen können. Notieren Sie die Größe der Abstandshalter und die individuelle Teilenummer auf der Außenseite jedes Beutels.



Verwenden Sie das VEX V5-Metallteile-Lineal von rulers.vex.com , um die verschiedenen Schaftgrößen einfach zu unterscheiden und zu identifizieren.
2” oder 4x Antriebswelle 2 Zoll oder 4x Antriebswelle. Dieses Teil ist in einer gemischten Packung erhältlich:
228-6871-800

Einzelne Teilenummer:
288-2500-120		 30
3” oder 6x Antriebswelle 3 Zoll oder 6x Antriebswelle. Dieses Teil ist in verschiedenen Packungen erhältlich:
228-6871-800

Einzelne Teilenummer:
288-2500-122		 20
4” oder 8x Antriebswelle 4 Zoll oder 8x Antriebswelle. Dieses Teil ist in einer gemischten Packung erhältlich:
228-6871-800

Einzelne Teilenummer:
288-2500-124		 10

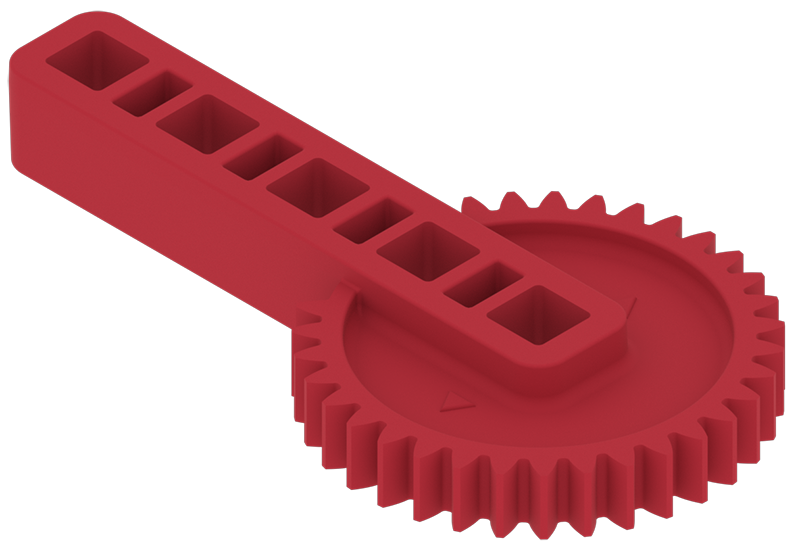

Klauengetriebe Kurbel Klauenradkurbel. Dieses Teil wird in einer Packung geliefert:
276-7472-801

Einzelne Teilenummer:
276-6010-003		 3 Kommt in 1 gemischten Packung

Teileliste einer Tasche, die sechs verschiedene Teiletypen enthält, darunter die Klauenzahnradkurbel. 		Die Position dieses Teils ist in der oberen rechten Ecke des Tabletts hervorgehoben.
6T Hochfestes Kettenrad

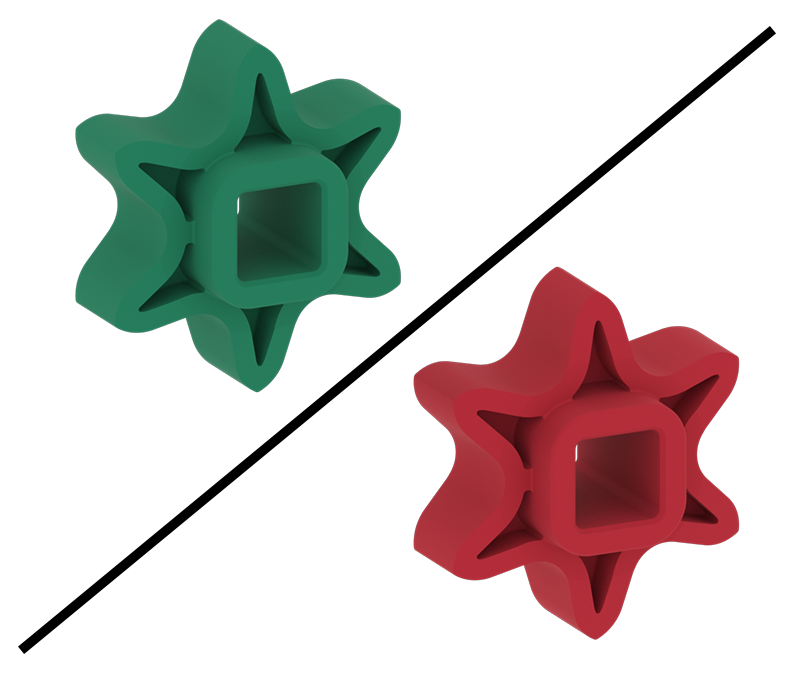

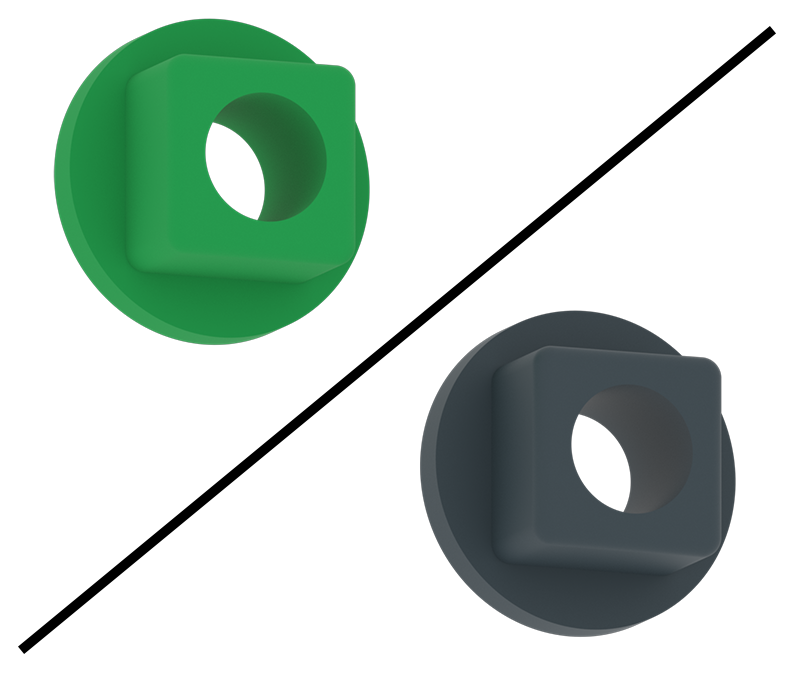

Hinweis: Dieser Teil wird derzeit von Grün auf Rot umgestellt.		 6T Hochleistungs-Kettenrad. Es werden sowohl die ältere grüne als auch die neue rote Version gezeigt. Dieses Teil wird in einer Packung geliefert:
276-3876

Einzelne Teilenummer:
276-2252-003		 8 Kommt in 1 Packung

Etikett für die 8er-Packung hochfeste 6-Zahn-Kettenräder. 		Die Position dieses Teils ist in der oberen rechten Ecke des Tabletts hervorgehoben.

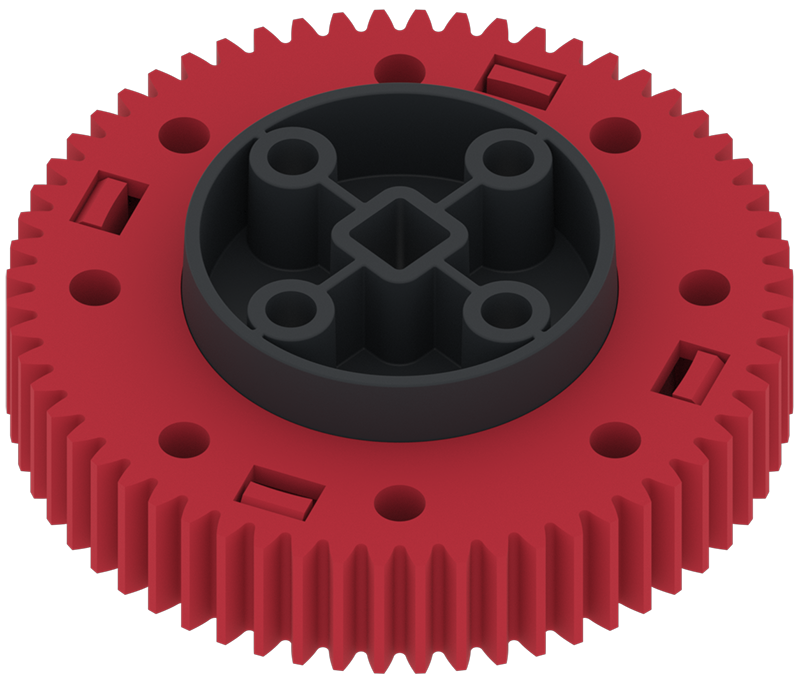

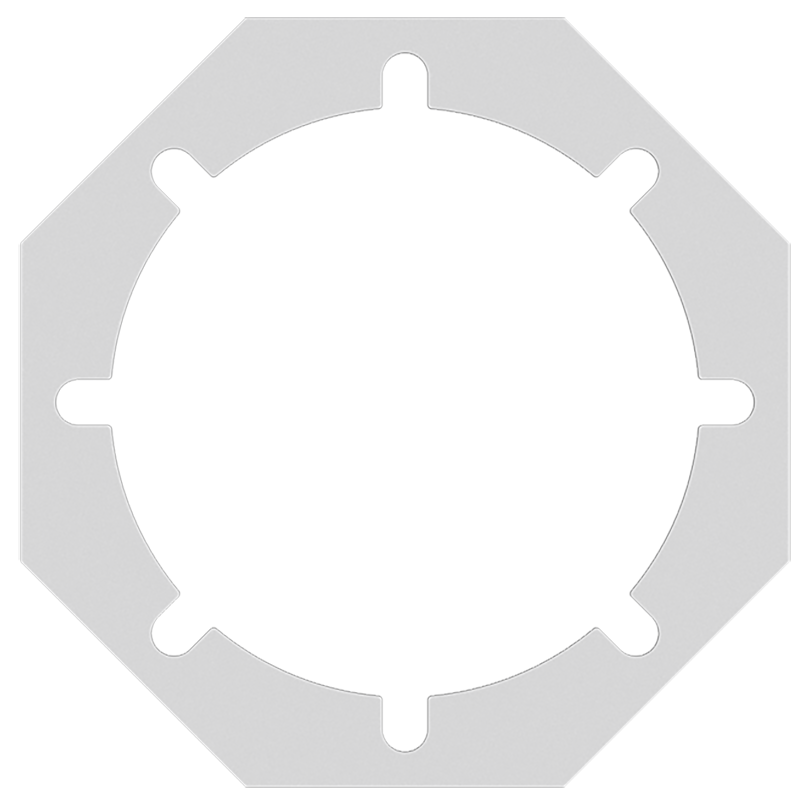

Zahnrad-Metalleinsatz Metalleinsatz für Zahnräder. Dieses Teil wird in drei Paketen geliefert
276-3880
276-3881
276-3876

Einzelne Teilenummer:
276-2250-005		 84 Erhältlich in 4 Packungen mit hochfesten 30-Zahn-Kettenrädern.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Erhältlich in einer Packung mit hochfesten 6-Zahn-Kettenrädern.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Zusätzlich erhältlich in zwei Packungen mit hochfesten Welleneinsatz-Kits.

Etikett für das Hochleistungs-Welleneinsatz-Set. 		Die Position dieses Teils ist in der oberen rechten Ecke des Tabletts hervorgehoben.

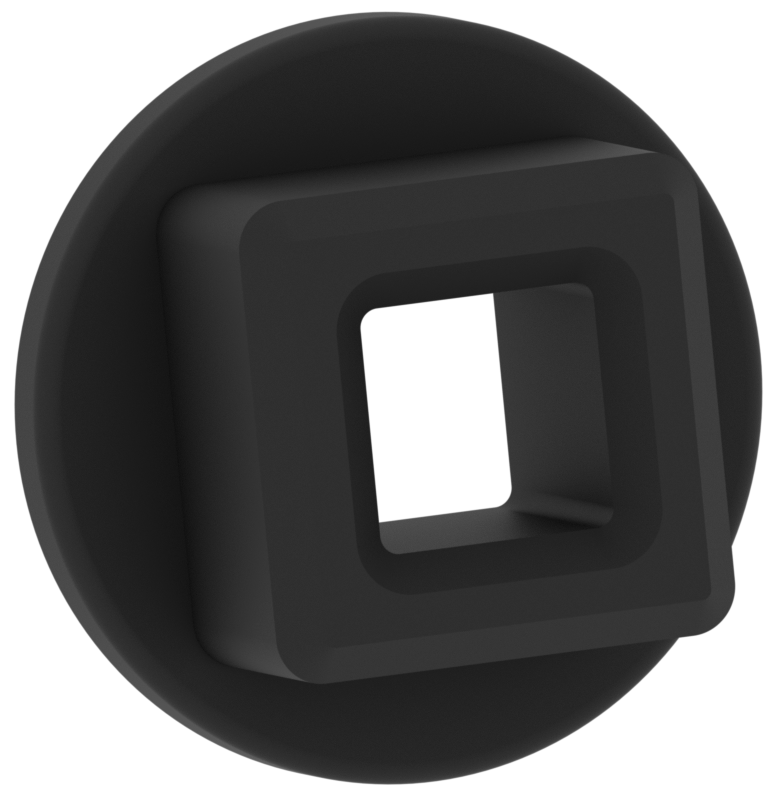

Hochfester Zahnradeinsatz Hochfester Zahnradeinsatz. Dieses Teil wird in drei Paketen geliefert:
276-3880
276-3881
276-3876

Einzelne Teilenummer: 276-2250-006		 84

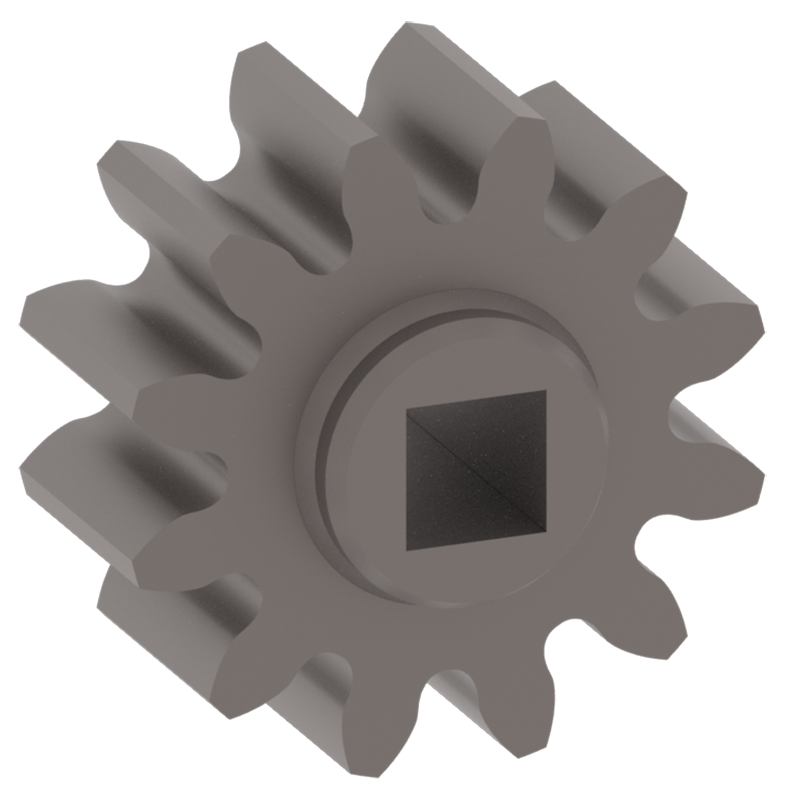

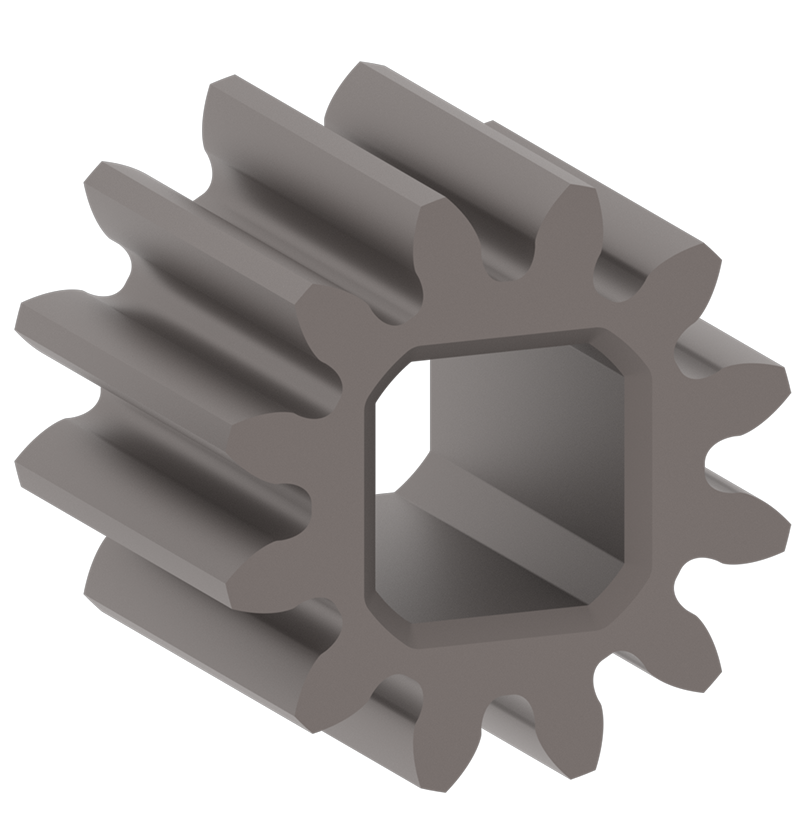

12T Zahnrad HS Einsatz 12T Zahnrad HS Einsatz. Dieses Teil ist in einer gemischten Packung erhältlich:
276-6009-808

Einzelne Teilenummer:
276-2250-007		 1 Wird in 1 Beutel mit zusätzlichen Teilen geliefert

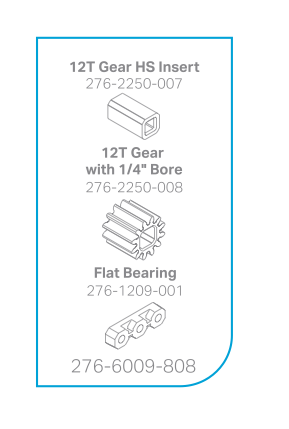

Etikett für einen Beutel, der drei Arten von Teilen enthält: 12T Zahnrad HS Einsatz, 12T Zahnrad mit 1/4 Zoll Bohrung und Flachlager. 		Die Position dieses Teils ist in der oberen rechten Ecke des Tabletts hervorgehoben.
12T Hochfestes Zahnrad mit ¼" Bohrung 12T Hochleistungszahnrad mit 1/4 Zoll Bohrung. Dieses Teil ist in einer gemischten Packung erhältlich:
276-6009-808

Einzelne Teilenummer:
276-2250-008		 1
12T Metallgetriebe 12T Metallzahnrad. 6010-011 12 Wird in 1 Beutel mit 12 Stück geliefert (Etikett 276-7368) Die Position dieses Teils ist in der oberen rechten Ecke des Tabletts hervorgehoben.

Sobald alle Teile aus dem Workcell Kit in die Ablage von Lagerbehälter 1 gelegt wurden, sieht die Ablage wie auf diesem Bild aus (wählen Sie das Bild aus, um es zu vergrößern).

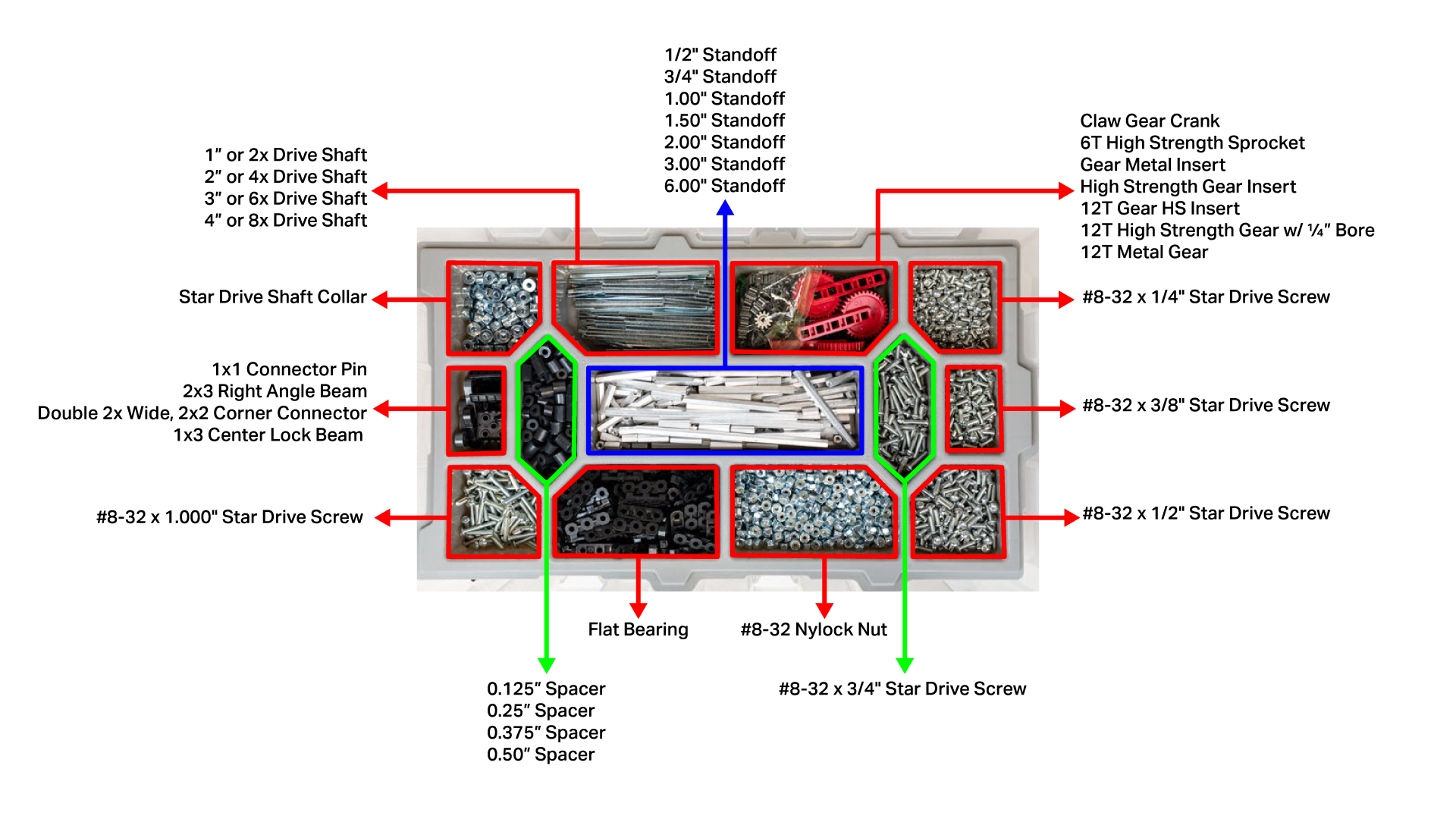

Draufsicht auf die Ablage des Aufbewahrungsfachs 1, wobei jeder Abschnitt hervorgehoben und die darin enthaltenen Teile aufgelistet sind. Das Tablett besteht aus insgesamt 13 Abschnitten.

Lagerplatz 1: Boden

Teil Foto Teilenummer Menge Hinweise zur Tasche Standort
15x30 Grundplatte 15x30 Grundplatte. 276-1341 3 Diese werden in drei Kartons mit je zwei Grundplatten geliefert.

Sie müssen beim Ordnen Ihres Lagerbehälters einen dieser Kartons öffnen, um zwei Sätze zu je drei zu erstellen.		 Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
Scheibenzuführung - unten Scheibenförderer - Unten. Dieses Teil ist in diesem Paket enthalten:
276-7720

Einzelne Teilenummer:
276-7720-001		 1 Kommt in 1 Beutel

Etikett für einen Beutel, der die beiden Scheibenfördererteile enthält. 		Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
Scheibenzuführung - Oben Scheibenvorschubgerät - Oben. Dieses Teil ist in diesem Paket enthalten:
276-7720

Einzelne Teilenummer:
276-7720-002		 1

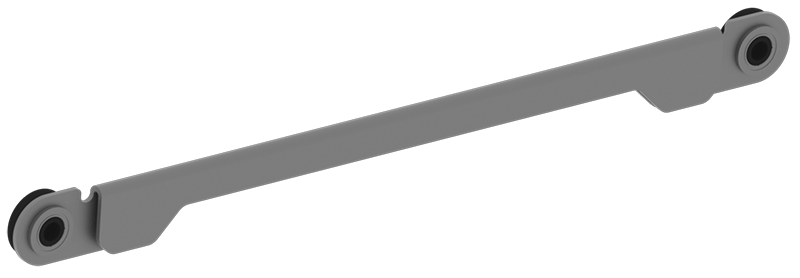

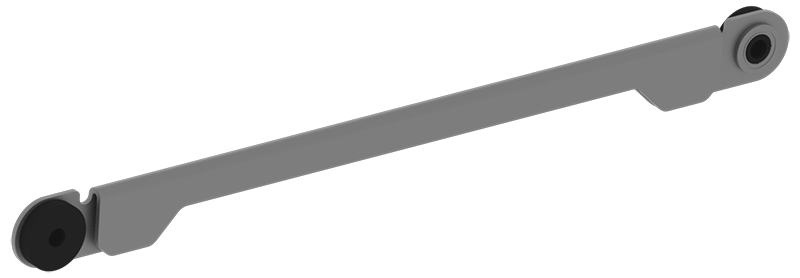

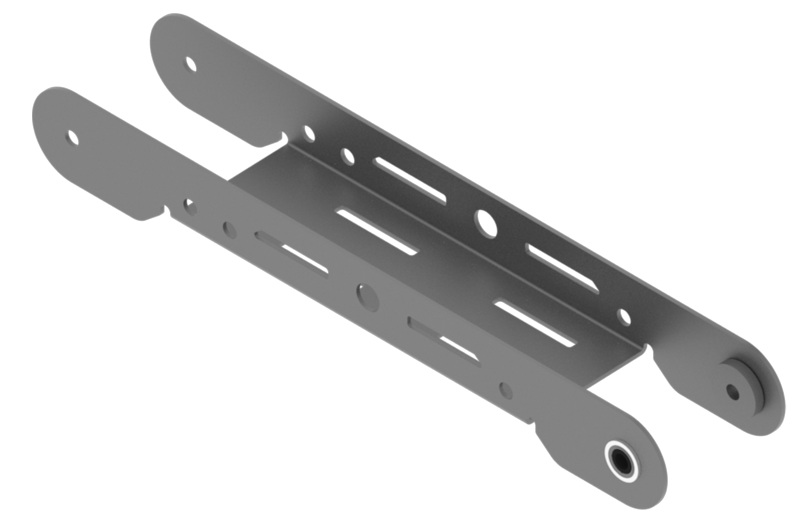

Armstange Arm Bar. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-500		 2 Kommt in 1 Beutel

Etikett für einen Beutel, der die Teile des Roboterarm-Bausatzes enthält. 		Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
Armstange 2 Arm Bar 2. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-501		 1

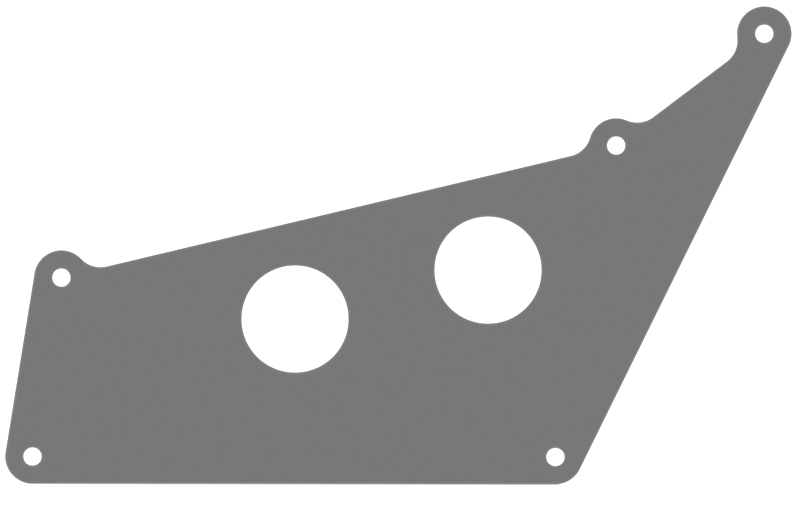

Arm-Transferplatte Armtransferplatte. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-600		 1

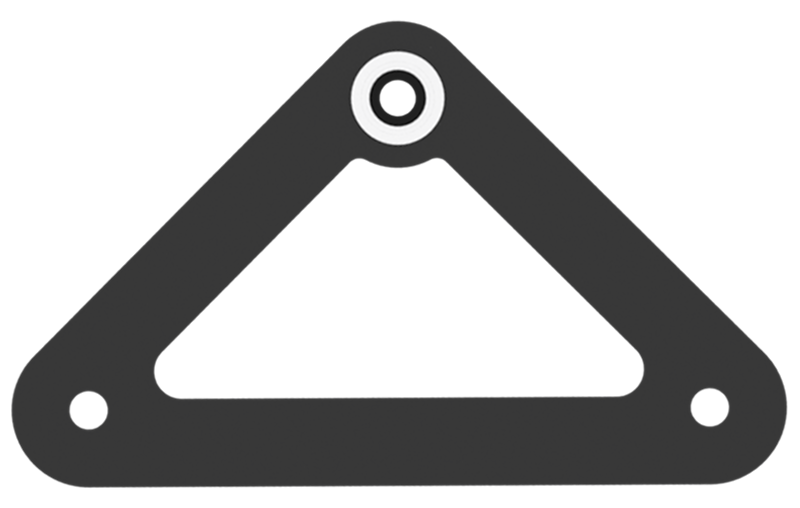

Armgelenk 3 Armgelenk 3. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-006		 1
Arm-Mastering-Vorrichtung Arm-Mastering-Jig. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-011		 1
Armgelenk 1 - Links Armgelenk 1 - Links. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-100		 1
Armgelenk 1 – Rechts Armgelenk 1 - Rechts. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-200		 1
Armgelenk 2 Armgelenk 2. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-300		 1
Armgelenk 4 Armgelenk 4. Dieses Teil ist in diesem Paket enthalten:
276-7151

Einzelne Teilenummer:
276-7151-400		 1

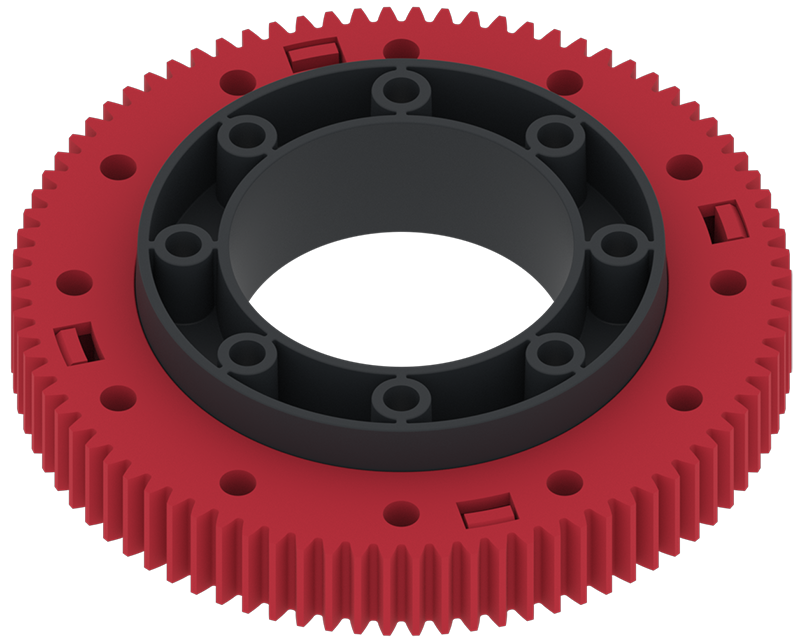

Plattenspieler-Lagersatz Großes Drehtellerlager. Dieses Teil ist in diesem Paket enthalten:
276-5652

Einzelne Teilenummer:
276-5652-000		 1 Kommt in 1 Beutel

Etikett für einen Beutel, der die Teile des Plattenspielerlager-Kits enthält. 		Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
Plattenspieler-Lagersatz Kleines Drehtellerlager. Dieses Teil ist in diesem Paket enthalten:
276-5652

Einzelne Teilenummer:
276-5652-004		 1

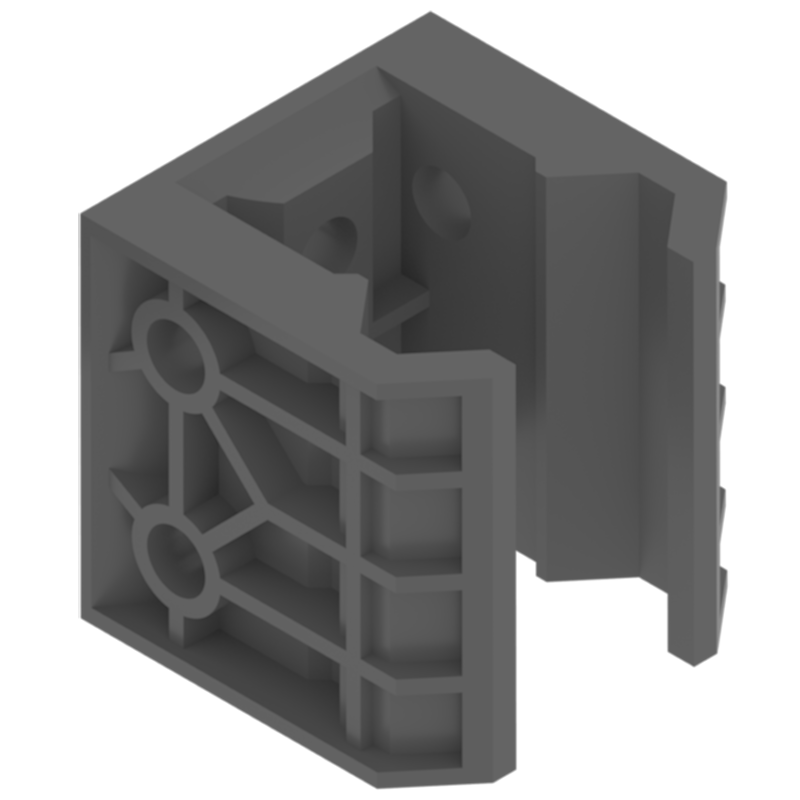

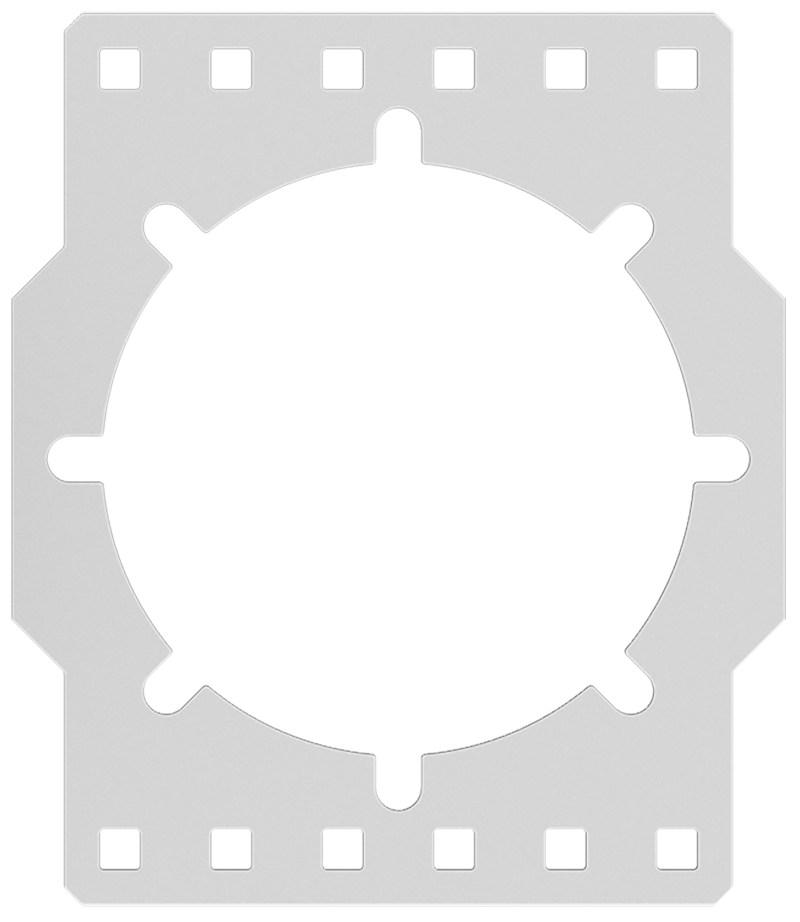

Plattenspieler-Lagersatz Plattenspieler-Montagehalterung. Dieses Teil ist in diesem Paket enthalten:
276-5652

Einzelne Teilenummer: 276-5652-007		 1

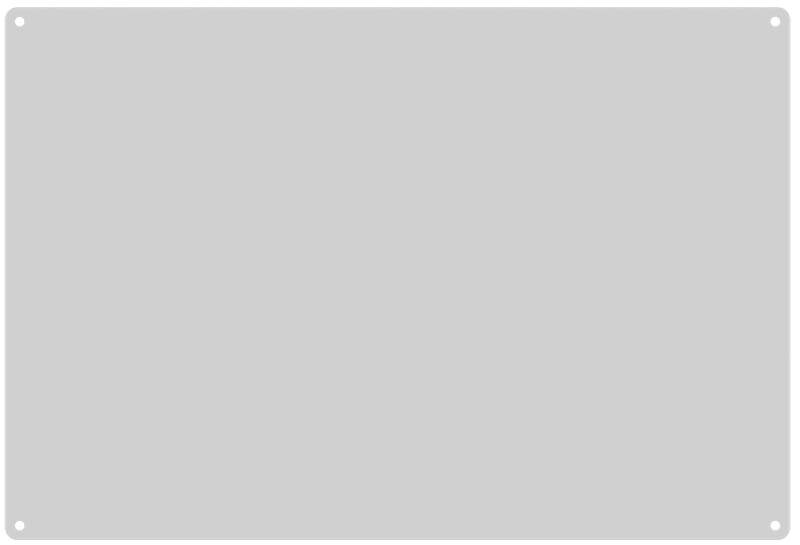

Trocken abwischbare Oberfläche Trocken abwischbare Oberfläche. 276-7157-006 1 Diese trocken abwischbare Oberfläche lässt sich leicht mit den Wänden der Box verschmelzen, da sie durchsichtig ist.

Halten Sie an den Seiten der Box oder ganz unten danach Ausschau.		 Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.

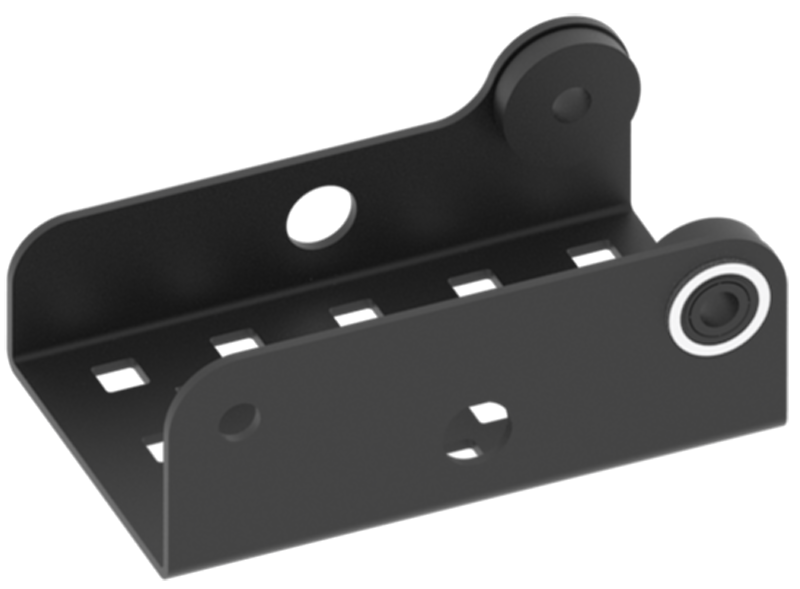

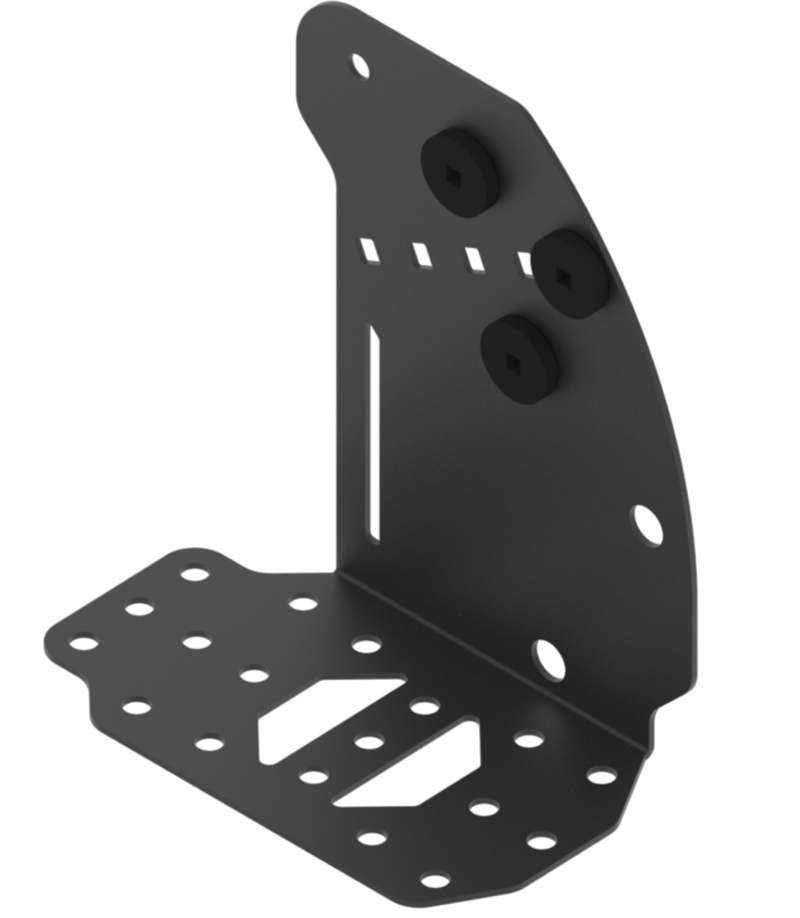

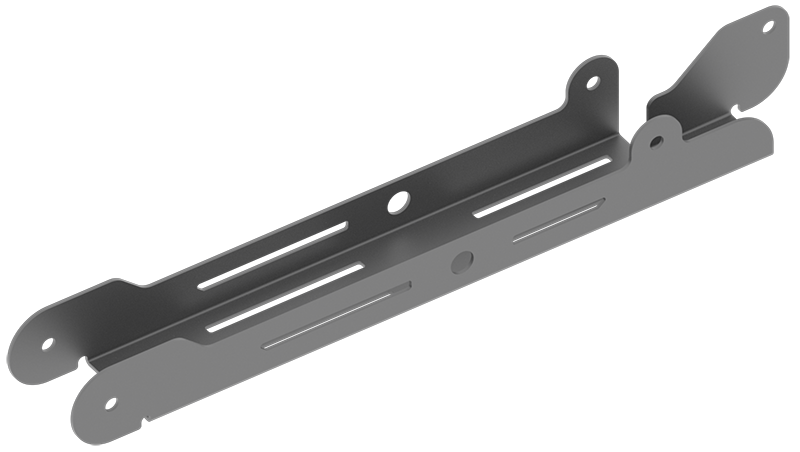

Montage der Roboterhirnhalterung Montagebaugruppe für das Robotergehirn. 276-7152-002 1 Kommt in 1 Beutel mit 1 Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.

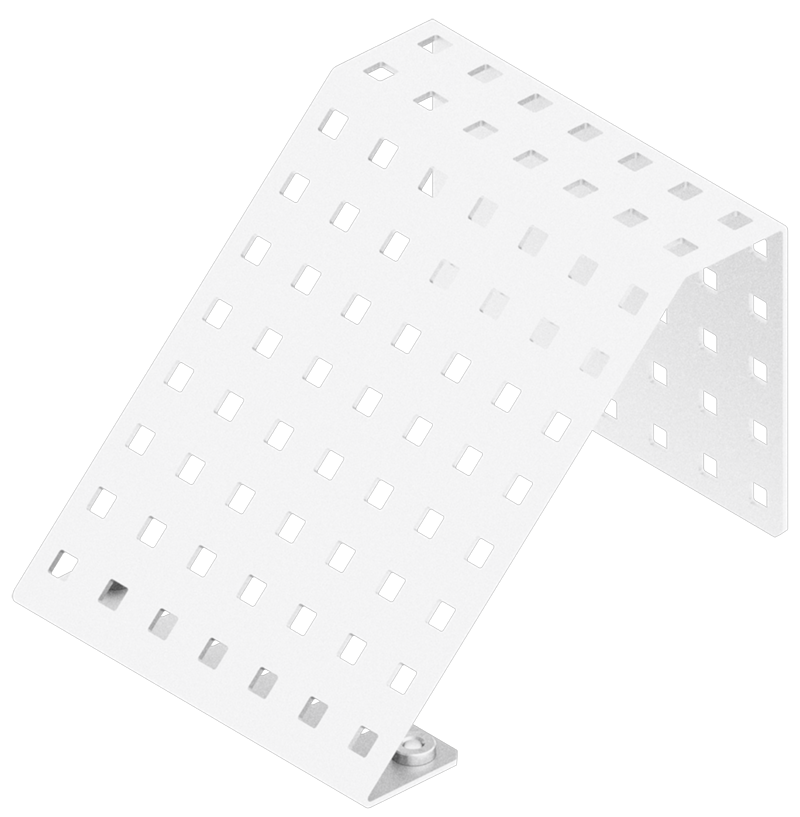

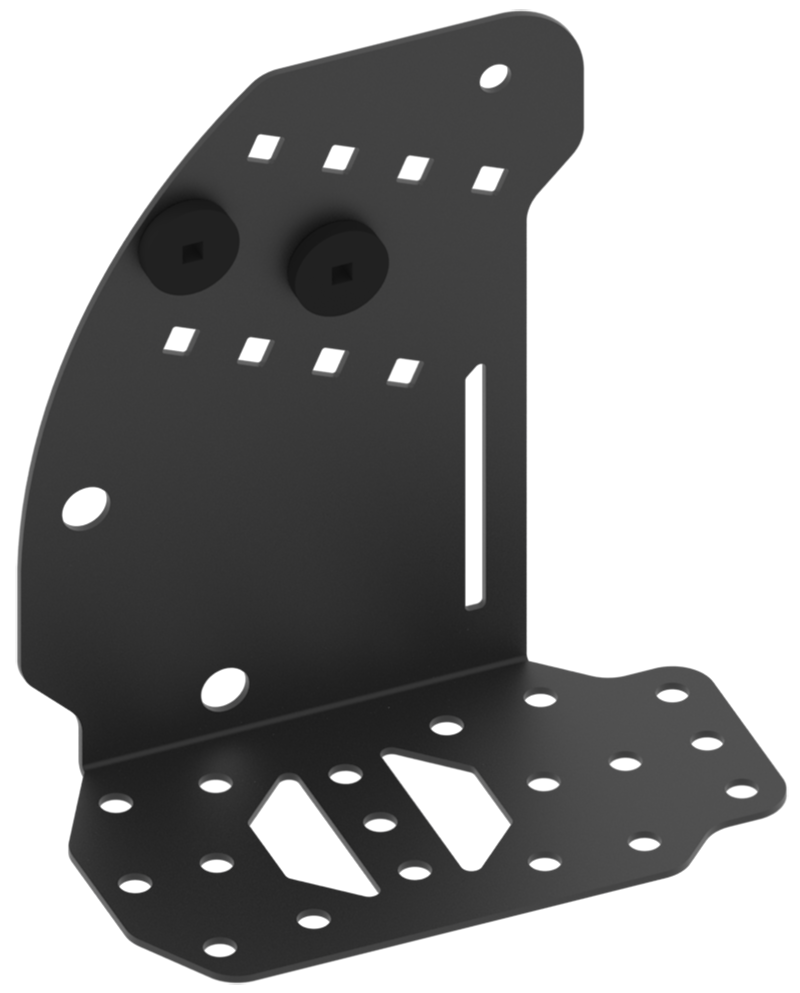

Halterung für Eingangs- und Ausgangsförderer Halterung für Ein- und Ausgabeförderband. 276-7153-001 8 Kommt in 1 Beutel mit 8 Stück Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
Winkelpaar Zwickel Winkelverbinder. 276-2578-001 8 Kommt in 1 Beutel mit 8 Stück Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.

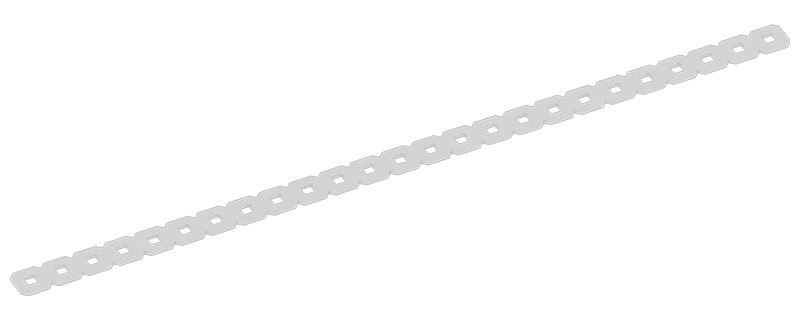

Hochfeste Förderkette Hochfeste Förderkette. 276-7141 6 Ketten Wird in mehreren Beuteln mit je 6 Ketten geliefert.

Für Behälter 1 wird nur ein Beutel benötigt.

Die anderen Beutel kommen in Behälter 3.		 Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
1x25 Stahlstange 1x25 Stahlstange. 275-1141-001 8 Kommt in 1 Beutel mit 8 Stück Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
30T Hochfestes Kettenrad

Hinweis: Dieser Teil wird derzeit von Grün auf Rot umgestellt.		 30T Hochleistungs-Kettenrad. Es werden sowohl die ältere grüne als auch die neue rote Version gezeigt. Dieses Teil wird in einer Packung geliefert:
276-3880

Einzelne Teilenummer:
276-2252-007		 4 Erhältlich in den hochfesten 30-Zahn-Kettenrad-Packungen.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Nur eine dieser Packungen wird für Fach 1 benötigt.

Die anderen Packungen kommen in Fach 3.		 Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.
Hochfester Kettenbefestigungsgliedsatz Hochfestes Kettenbefestigungsglied-Set. 276-7578 6 Links Wird in mehreren Beuteln mit je 6 Gliedern geliefert.

Für Behälter 1 wird nur ein Beutel benötigt.

Die anderen Beutel kommen in Behälter 3.		 Dieses Teil befindet sich im Boden des Aufbewahrungsbehälters.


Sobald alle Teile aus dem Workcell Kit in den Boden von Lagerbehälter 1 gelegt wurden, sieht der Boden wie auf diesem Bild aus.

Draufsicht auf den Boden des Aufbewahrungsbehälters 1 zur Veranschaulichung, wie die Teile gepackt werden sollten.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
