Der Zusammenbau der VEX V5 Workcell ist eine unterhaltsame und lehrreiche Aktivität.

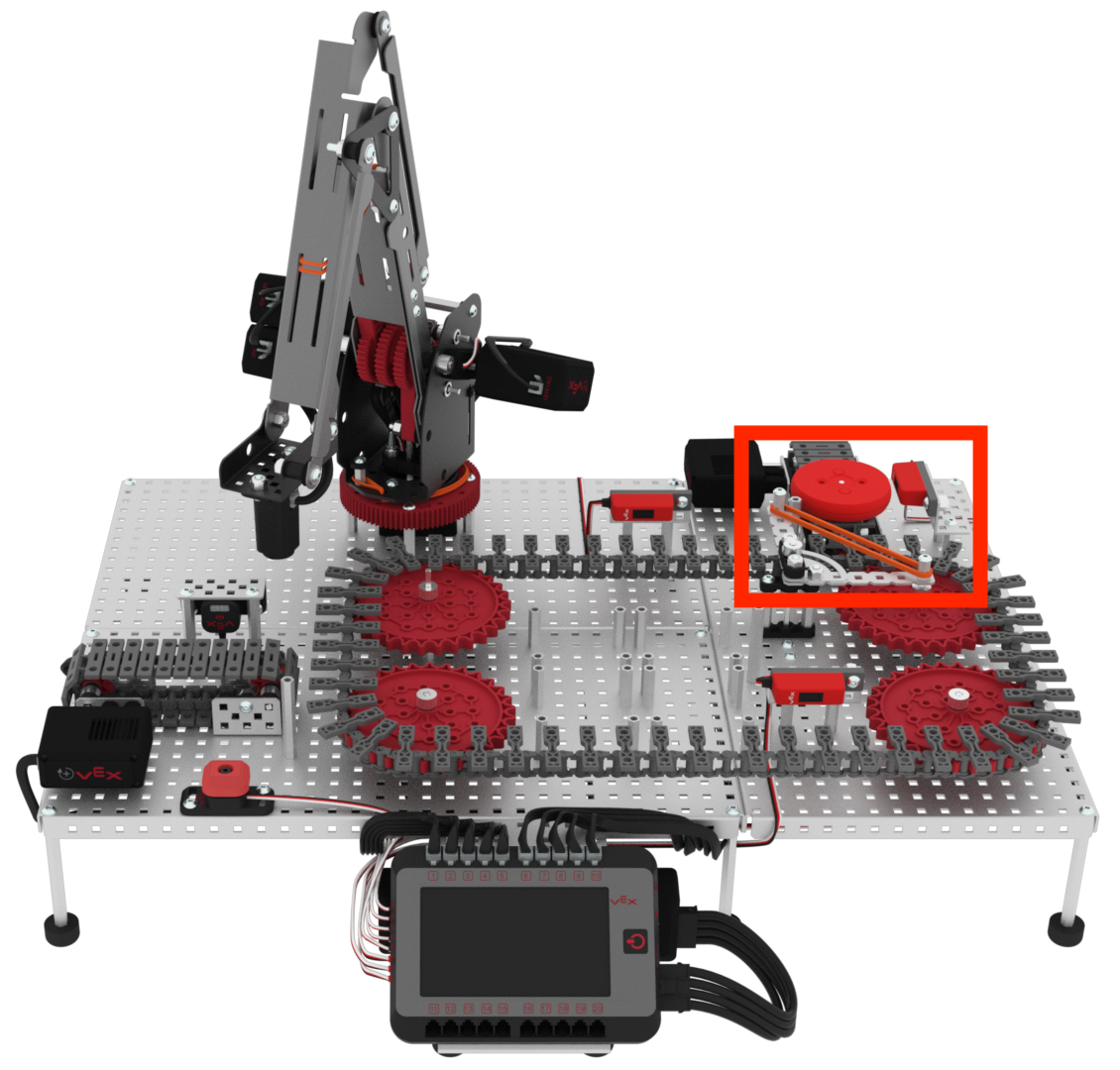

Diagramm des V5 Workcell-Setups für CTE (Career and Technical Education), das die Anordnung der Komponenten und Verbindungen veranschaulicht, die für einen effektiven Betrieb in einer Laborumgebung erforderlich sind.

Diagramm, das den Aufbau der V5-Arbeitszelle für CTE (berufliche und technische Bildung) veranschaulicht und die Anordnung der für den Betrieb erforderlichen Komponenten und Verbindungen zeigt.

Die Bauanleitungen im Abschnitt „Suchen“ der V5 Workcell STEM Labs enthalten Teilelisten und detaillierte Abbildungen, die den Lernenden durch die Montage führen.

Was ist die V5-Struktur?

Die V5-Struktur besteht aus allen Kunststoff- und Metallteilen der V5-Arbeitszelle, aus denen die Plattform, die Halterungen, der Markierungshalter, der Roboterarm und die Verbindungsstücke bestehen, die alles zusammenhalten.

Diagramm des V5-Arbeitszellen-Setups für Labor 10, das die Anordnung der Komponenten und Verbindungen für Zwecke der beruflichen und technischen Bildung veranschaulicht.

Tipps und Tricks zum Arbeiten mit der V5-Struktur

Tabelle mit Teilenummern zum Einrichten der V5-Arbeitszelle im Kontext der beruflichen und technischen Ausbildung (CTE), in der verschiedene Komponenten und ihre entsprechenden Kennungen angezeigt werden.

Die in den V5 Workcell STEM Labs enthaltenen Bauanleitungen enthalten Teilenummern in der Teileliste und in den detaillierten Montageabbildungen. Dadurch kann sichergestellt werden, dass der Erbauer beim Zusammenbau die richtigen Teile verwendet. Außerdem wird dadurch angegeben, wie viele Teile eines bestimmten Typs benötigt werden. Der Zusammenbau wird dadurch vereinfacht, wenn Sie alle benötigten Teile vor Beginn eines Schritts in der Bauanleitung zur Hand haben.

Diagramm des V5 Workcell-Setups für CTE (Career and Technical Education), das die Anordnung der Komponenten und Verbindungen für optimale Funktionalität veranschaulicht. Diagramm, das den Aufbau einer V5-Arbeitszelle für die berufliche und technische Ausbildung veranschaulicht und die Komponenten und ihre Anordnung für optimale Funktionalität zeigt.

Zu den VEX-Werkzeugen , die zum Festziehen von Befestigungselementen verwendet werden, gehören Schraubenschlüssel, Sternantriebsschlüssel und Sternantriebsschraubendreher. Die Star Drives gibt es in zwei Größen. Der T15 Star Drive ist der größere der beiden und wird mit den Schrauben im V5 Workcell Kit verwendet. Der T8-Stern-Antrieb ist kleiner und wird zum Festziehen der Stellschrauben in Wellenmanschettenverwendet.

Nahaufnahme einer Abstandsmutter für Schrauben, die im V5-Workcell-Setup für die berufliche und technische Ausbildung verwendet wird. Das Bild zeigt ihr Design und ihre Funktionen für Montagezwecke.

Schrauben, Abstandshalterund Muttern können zum Verbinden handfest angezogen werden. Zum Festziehen dieser Befestigungselemente müssen jedoch Schraubenschlüssel und Innensechskantschlüssel verwendet werden. Unter „Verwendung von V5-Befestigungselementen “ erhalten Sie weitere Informationen zum Zusammenbau Ihres Bauwerks.

Eine abgenutzte Schraube kann bei der Montage ein Problem darstellen, es gibt jedoch einige Tipps zum Entfernen von abgenutzten V5 Schrauben.

Bild, das verschiedene Motoreinsätze für das V5-Workcell-Setup in der beruflichen und technischen Ausbildung zeigt und die verschiedenen Typen und Konfigurationen veranschaulicht, die für den Einsatz in Robotikprojekten verfügbar sind.

Ziehen Sie die Schrauben in den Gewindeeinsätzendes V5 Smart Motor #8-32 nicht zu fest an. Dadurch könnten die Einsätze beschädigt werden.

Diagramm, das die ordnungsgemäße Einrichtung einer V5-Arbeitszelle veranschaulicht und Bereiche hervorhebt, in denen ein zu festes Anziehen der Komponenten vermieden werden muss; relevant für die berufliche und technische Ausbildung.

Ziehen Sie die Nylock-Muttern an den Drehpunkten nicht zu an. Durch zu festes Anziehen kann es passieren, dass die Verbindung eines Drehpunkts blockiert und sich nicht mehr leicht drehen lässt.
