Das VEX GO-Bausystem ist eine einfache und unterhaltsame Möglichkeit, Schülern der Klassen 3 bis 5 die Erstellung zahlreicher Bildungsprojekte zu ermöglichen. Seine Flexibilität und Funktion können auch in höheren Qualitäten genutzt werden.

Diagramm mehrerer VEX GO-Builds, die aus Balken, Platten und anderen VEX GO-Teilen bestehen.

In diesem Artikel werden Ihnen die Teile vorgestellt, mit denen Sie VEX GO-Projekte erstellen können.

Balken

Diagramm aller Balkenteile im VEX GO Kit.

Balken sind Kunststoffteile mit einer Lochbreite. Ihre Länge ist an der Farbe zu erkennen und es gibt sie in 10 verschiedenen Längen.

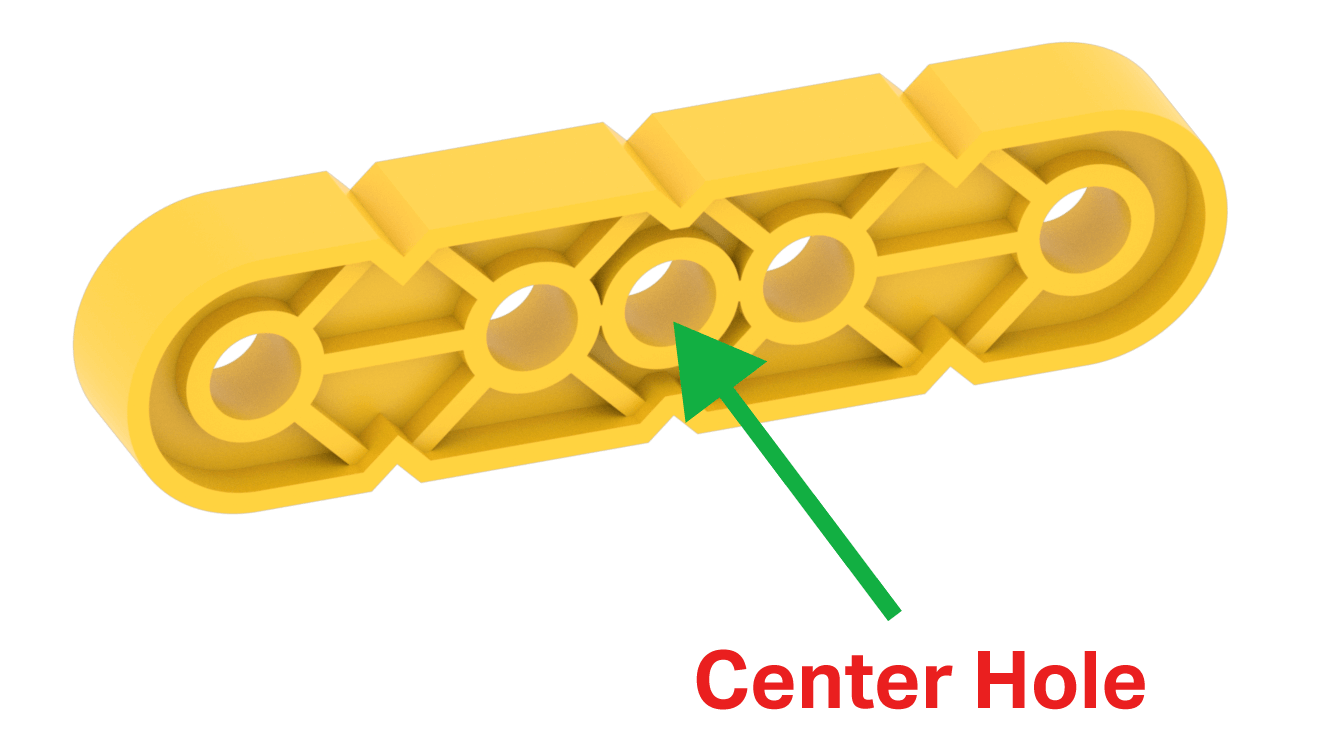

Diagramm eines gelben Balkenstücks mit einem Pfeil, der auf das Mittelloch zeigt und dieses beschriftet.

Jeder der Balken verfügt über ein Mittelloch, das es ermöglicht, einen Verbinder direkt in seiner Mitte zu platzieren. Mittellöcher bieten ein hohes Maß an Flexibilität beim Aufbau eines Projekts.

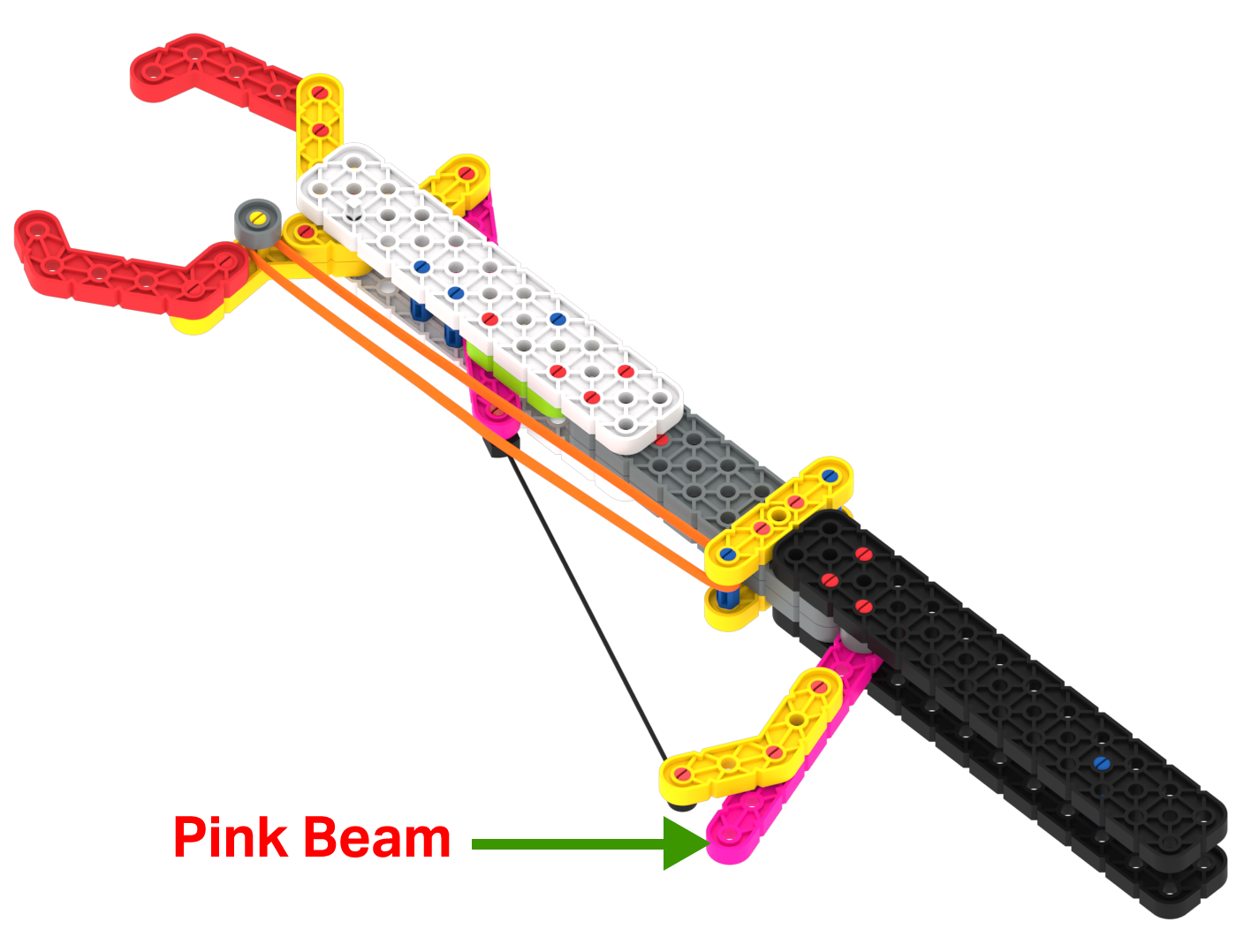

Diagramm der Anpassungsklaue mit einem Etikett, das auf den Zuggriff zeigt und ihn als „Pink Beam“ kennzeichnet.

Balken sind sehr nützliche Bauteile. Beispielsweise werden sie im Adaptation Claw-Projekt für verschiedene Zwecke verwendet. Als Zuggriff zum Schließen der Klaue dient ein Pink Beam.

Winkelträger

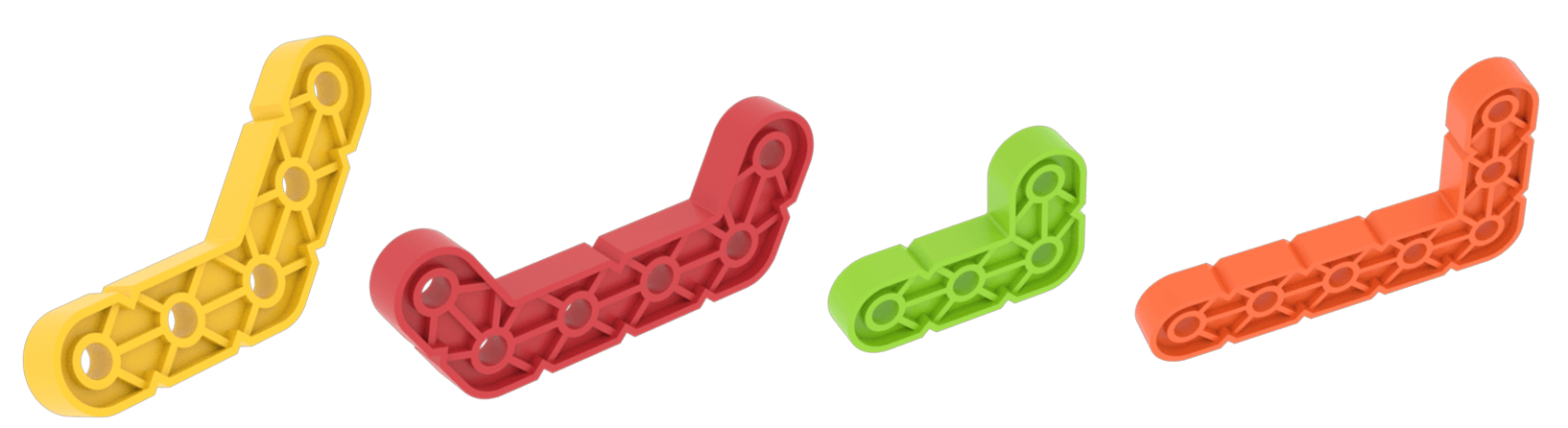

Diagramm aller Winkelbalkenteile im VEX GO Kit.

Winkelträger sind Träger mit einer Lochbreite und einem Winkel. Es gibt vier abgewinkelte Balken, darunter:

ein gelber Winkelstrahl mit einem Winkel von 45 Grad
ein roter Winkelstrahl, der an jedem Ende einen Winkel von 60 Grad hat
ein kleinerer Green Angle Beam mit einem Winkel von 90 Grad
ein größerer Orange Angle Beam mit einem Winkel von 90 Grad

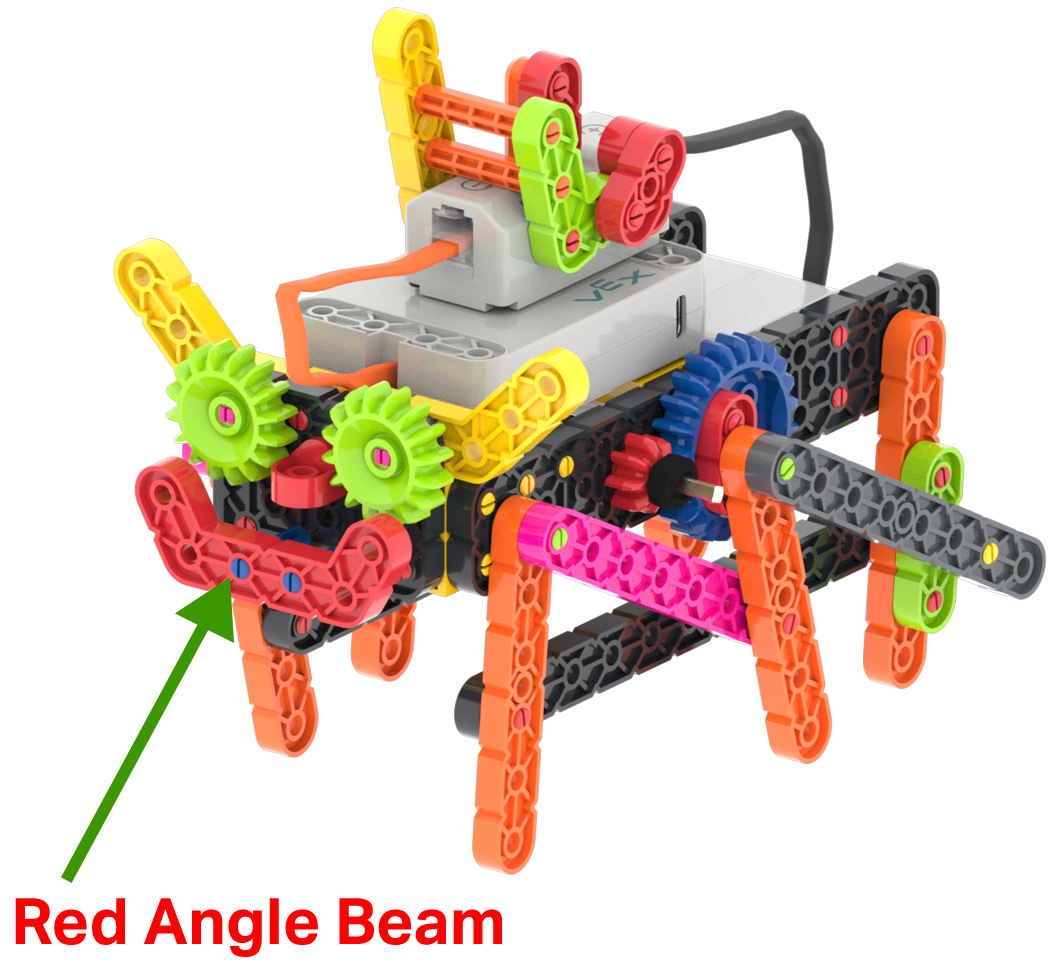

Diagramm des VEX GO Crawler-Baus mit einem Pfeil, der auf sein Maul zeigt und es als Red Angle Beam-Teil kennzeichnet.

Mit Winkelträgern können bei Projekten Strukturen in einem Winkel platziert werden. Dies ist sehr nützlich, unabhängig davon, ob bei Ihrem Projekt ein großer Teil schräg platziert werden muss oder eine interessante Ergänzung erforderlich ist. Beim Crawler-Projekt zum Beispiel macht ein Red Angle Beam einen lustigen Mund für den Roboter.

Große Balken

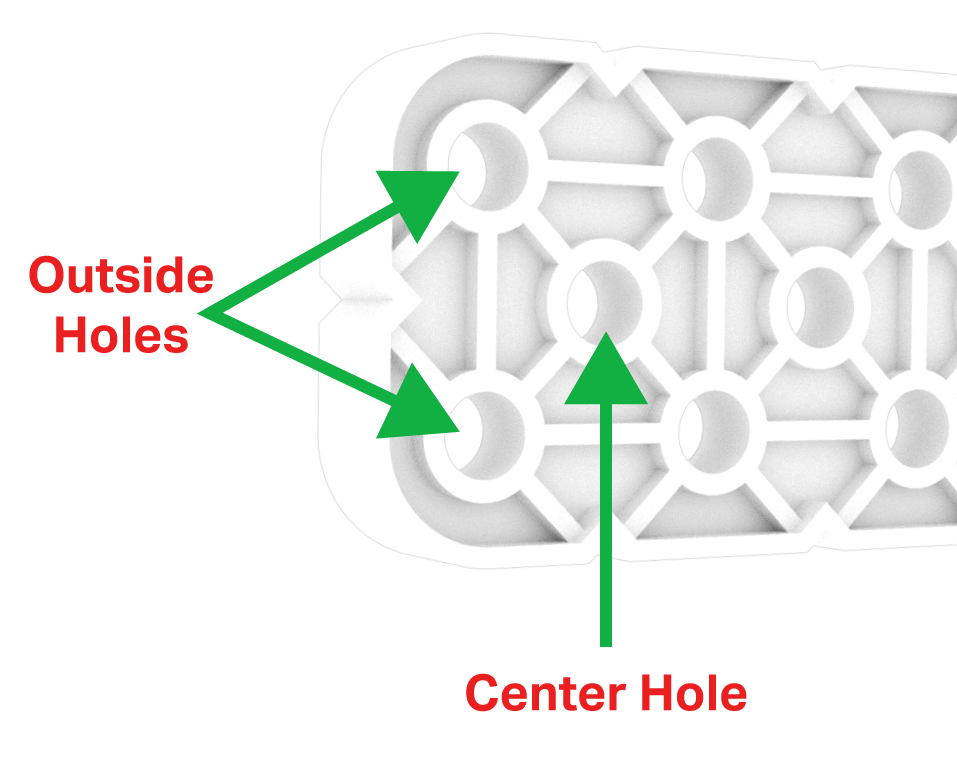

Diagramm eines großen weißen Balkenstücks mit einem Pfeil, der auf die Lochreihen zeigt und ein Mittelloch und Außenlöcher beschriftet.

Große Balken haben ein sehr nützliches Lochmuster. Es gibt zwei äußere Lochreihen, die aneinandergereiht sind. In der Mitte zwischen den Außenlöchern befindet sich eine mittlere Lochreihe. Dieses Muster ermöglicht viele verschiedene Möglichkeiten, große Balken an anderen Teilen zu befestigen.

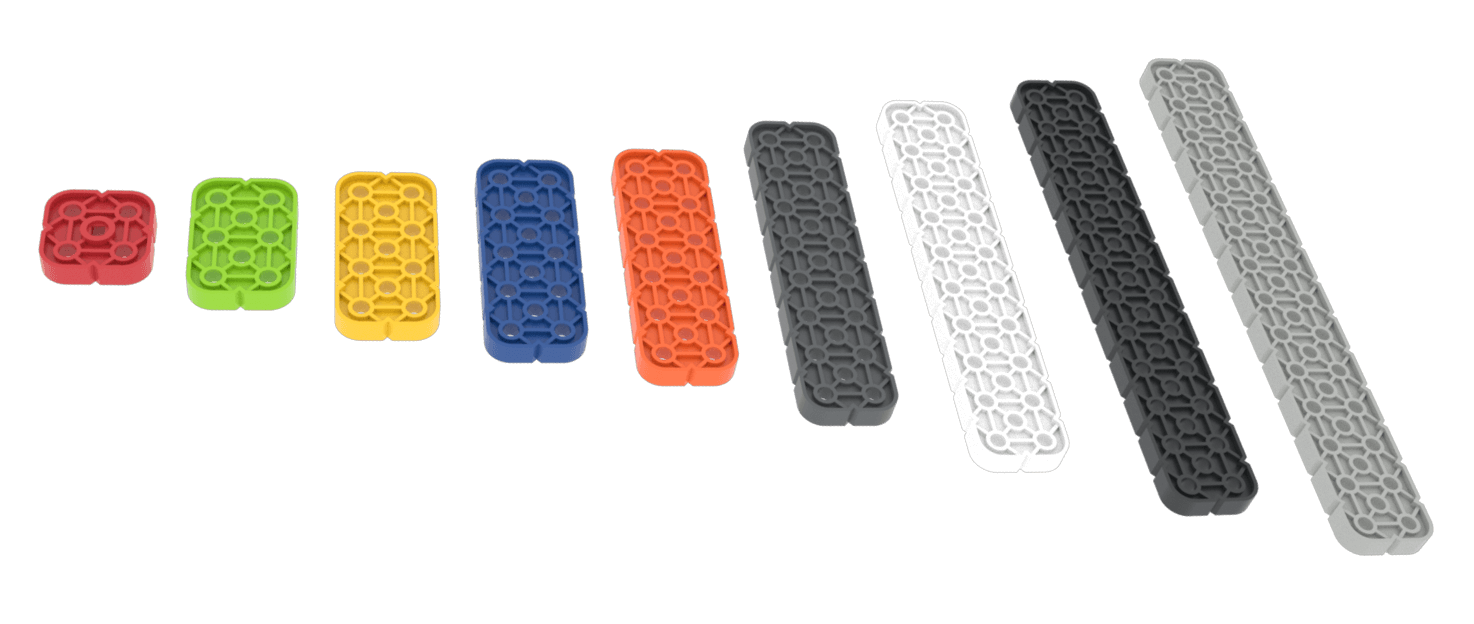

Diagramm aller großen Balkenteile im VEX GO Kit.

Große Balkenlängen sind an ihrer Farbe erkennbar und in neun verschiedenen Längen erhältlich.

Roter Quadratstrahl

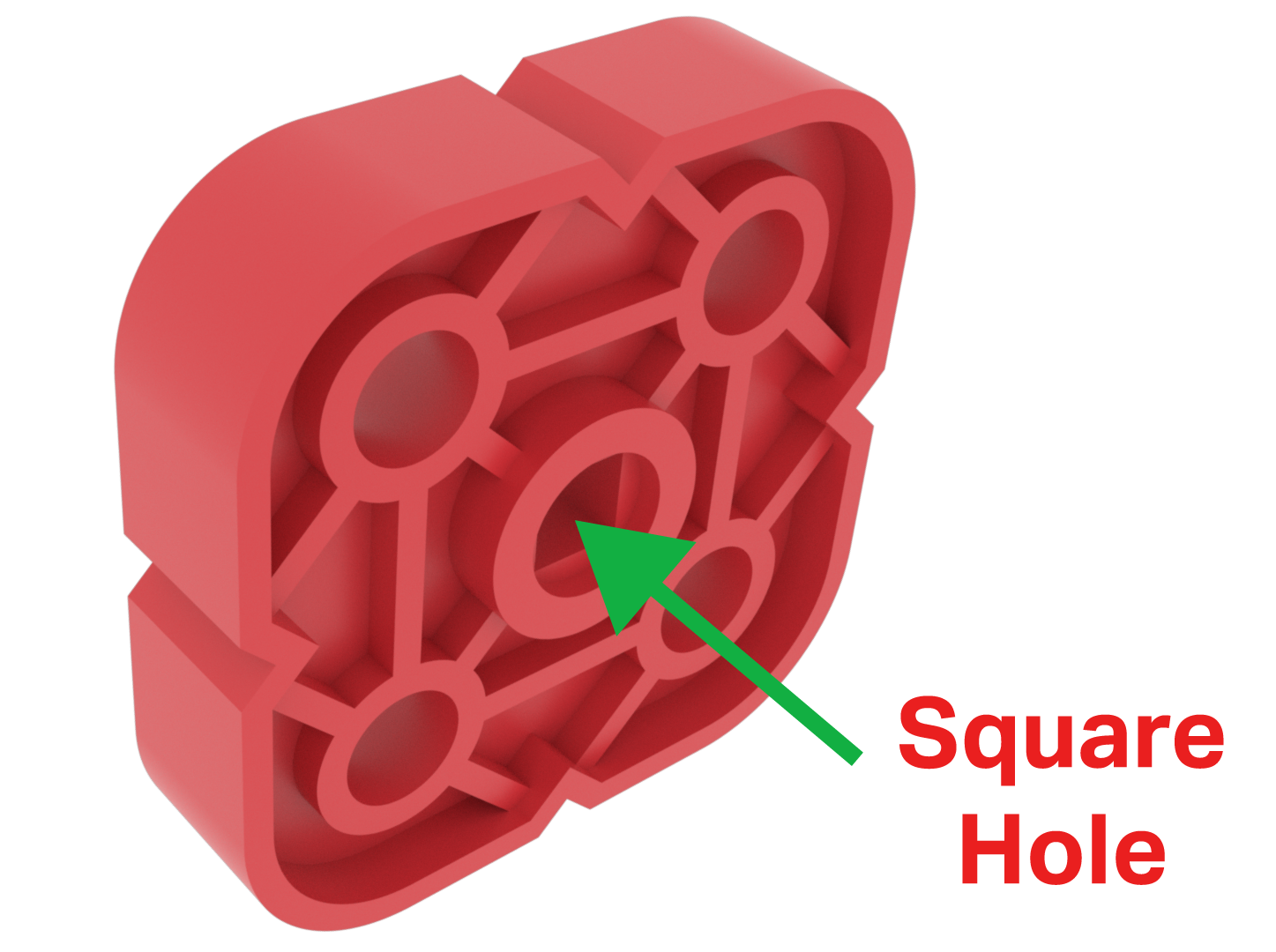

Diagramm eines roten quadratischen Balkenstücks mit einem Pfeil, der auf das Loch in der Mitte zeigt und es als quadratisches Loch kennzeichnet.

Der Red Square Beam ist ein besonders großer Beam. Es ist zwei Löcher breit und zwei Löcher lang, was es zu einem quadratischen Teil macht. Das Besondere am Red Square Beam ist sein Mittelloch. Das mittlere Loch ist ein quadratisches Loch.

Das quadratische Loch ermöglicht das Einführen eines quadratischen Stifts oder einer Welle in das Loch. Der rote quadratische Balken wird gezwungen, sich zu drehen, wann immer der quadratische Stift/die quadratische Welle gezwungen wird, sich zu drehen.

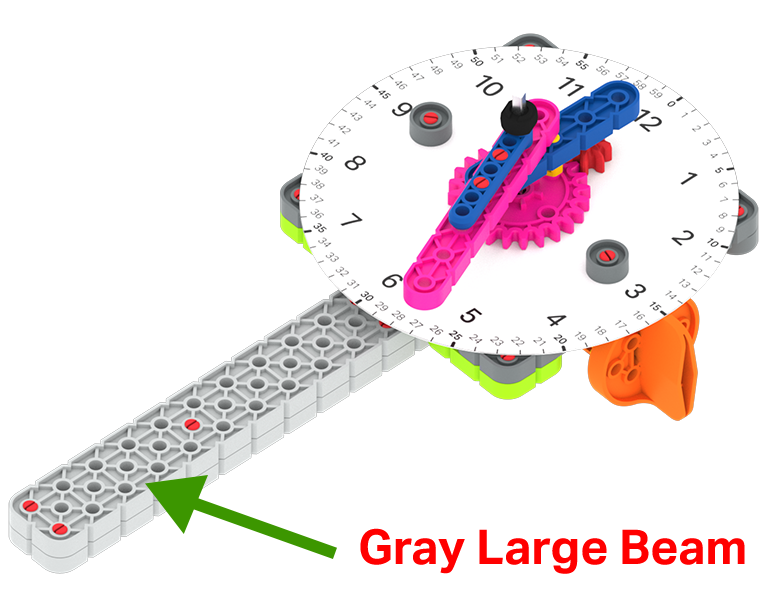

Diagramm des VEX GO-Uhrenbaus mit einem Pfeil, der auf den Griff zeigt und ihn als großes graues Balkenstück kennzeichnet.

Große Träger werden in vielen Projekten als Hauptteile verwendet. Beispielsweise werden im Uhrenprojekt zwei graue große Balken als Griff für die Uhr verwendet.

Platten

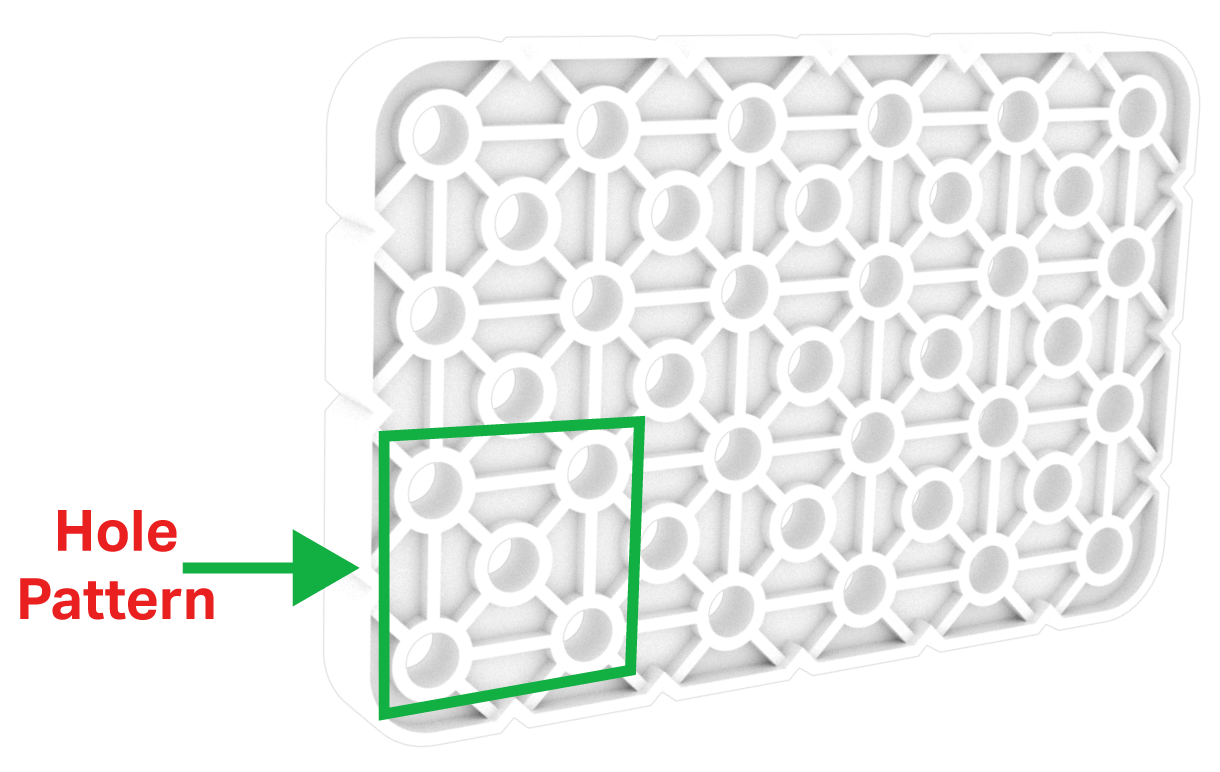

Diagramm eines großen weißen Plattenstücks mit einem Pfeil, der auf die abwechselnden Lochreihen zeigt und das Lochmuster der Platte als dem großen Balkenmuster ähnlich kennzeichnet.

Platten sind die breitesten Kunststoffteile und in den Breiten Drei-Loch-Breite und Vier-Loch-Breite erhältlich. Platten verwenden das gleiche Lochmuster wie große Träger.

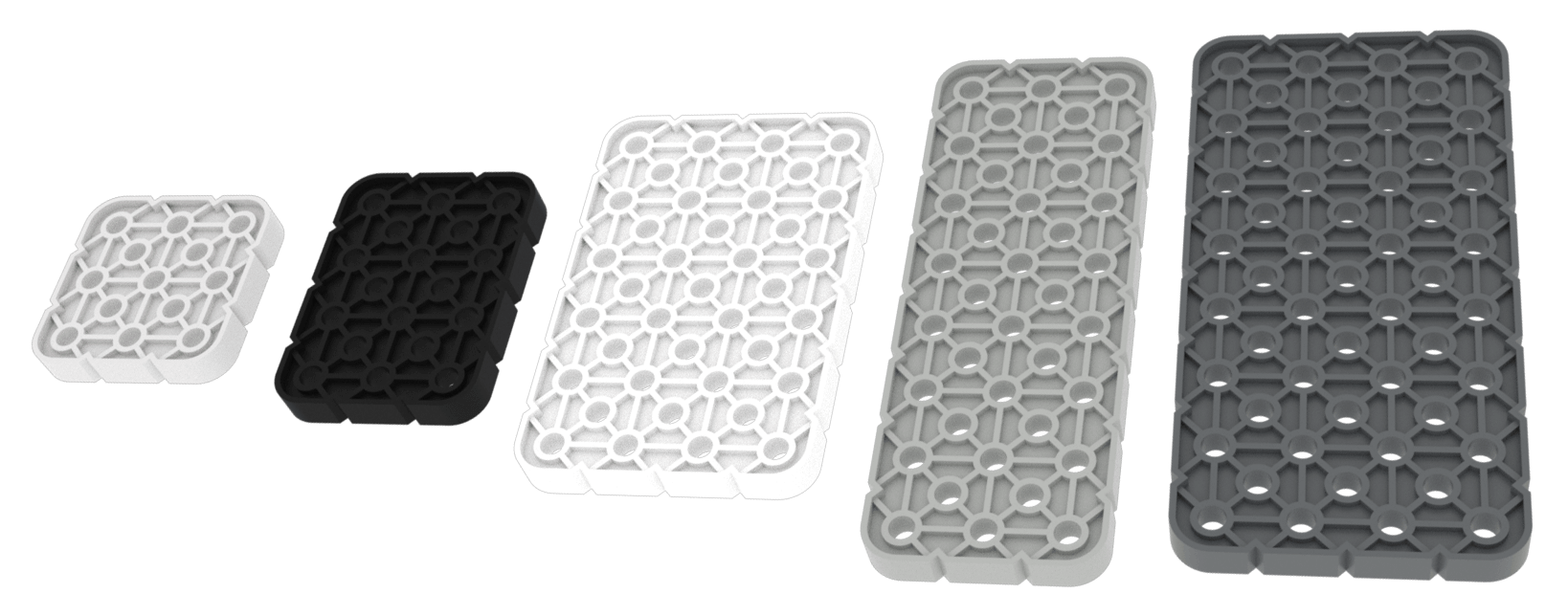

Diagramm aller Plattenteile im VEX GO Kit.

Die Teller gibt es in fünf verschiedenen Längen. Ihre unterschiedlichen Längen sind durch eine Farbe gekennzeichnet.

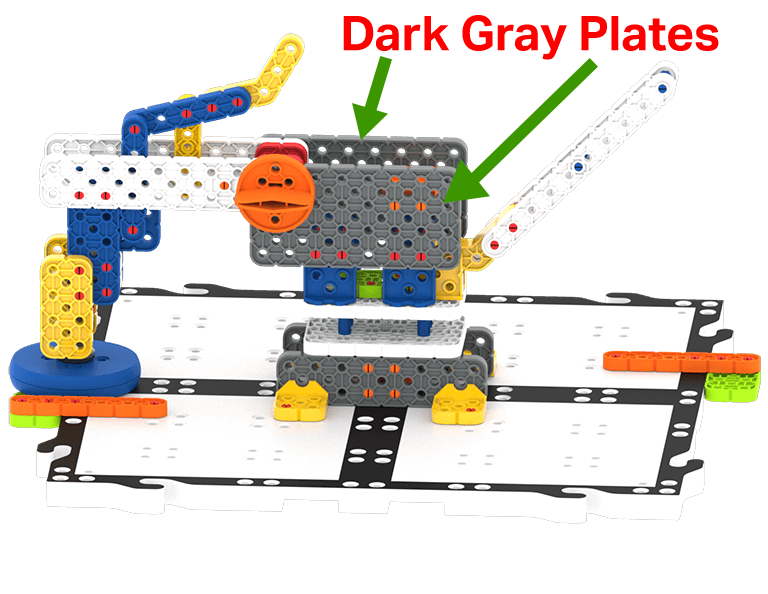

Diagramm des Aufbaus des VEX GO-Roboterarms mit auf die Seiten zeigenden Pfeilen, die diese als dunkelgraue Plattenteile kennzeichnen.

Platten sind bei Bauprojekten sehr nützlich, da sie viele Löcher zum Verbinden anderer Teile bieten. Beispielsweise bieten im Roboterarm-Projekt zwei dunkelgraue Platten viele Löcher zur Befestigung der anderen Teile.

Balken, Winkelbalken, große Balken und Platten sind die Teile des VEX GO-Systems, mit denen Sie Ihr Projekt aus der Fantasie in die Realität umsetzen können.
