Bei der Arbeit mit dem VEX AI System stehen empfohlene 3D-Druckoptionen für den Jetson und die Intel-Kamera zur Verfügung.

Diese 3D-Druckvorschläge können zur Unterbringung des Jetson und zur Stabilisierung der Kameras verwendet werden.

Die Druckdateien können heruntergeladen werden:

Link zum Zip-Ordner der Druckdateien

3D-Druckvorschlag für den Jetson

Bei der Verwendung des Jetson ist es wichtig, eine Art Koffer für ihn zu schaffen, um sicherzustellen, dass er im Wettkampf nicht beschädigt wird.

Für den Jetson sind zwei Druckdateien enthalten:

Diagramm, das den Einrichtungsprozess für VEX AI veranschaulicht, einschließlich der wichtigsten Komponenten und Verbindungen, die für die Konfiguration erforderlich sind.

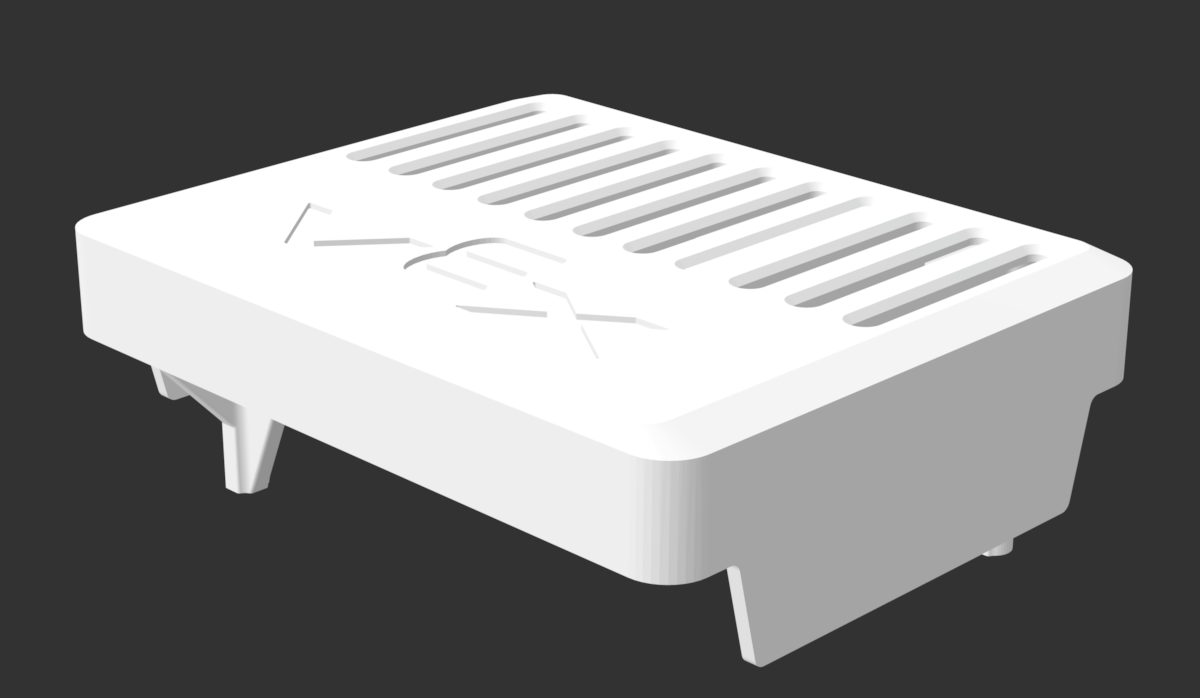

Jetson Nano-Gehäuseoberseite

Diagramm, das den Einrichtungsprozess für VEX AI veranschaulicht, mit beschrifteten Komponenten und Verbindungen, um Benutzern die effektive Konfiguration ihres V5-Robotiksystems zu erleichtern.

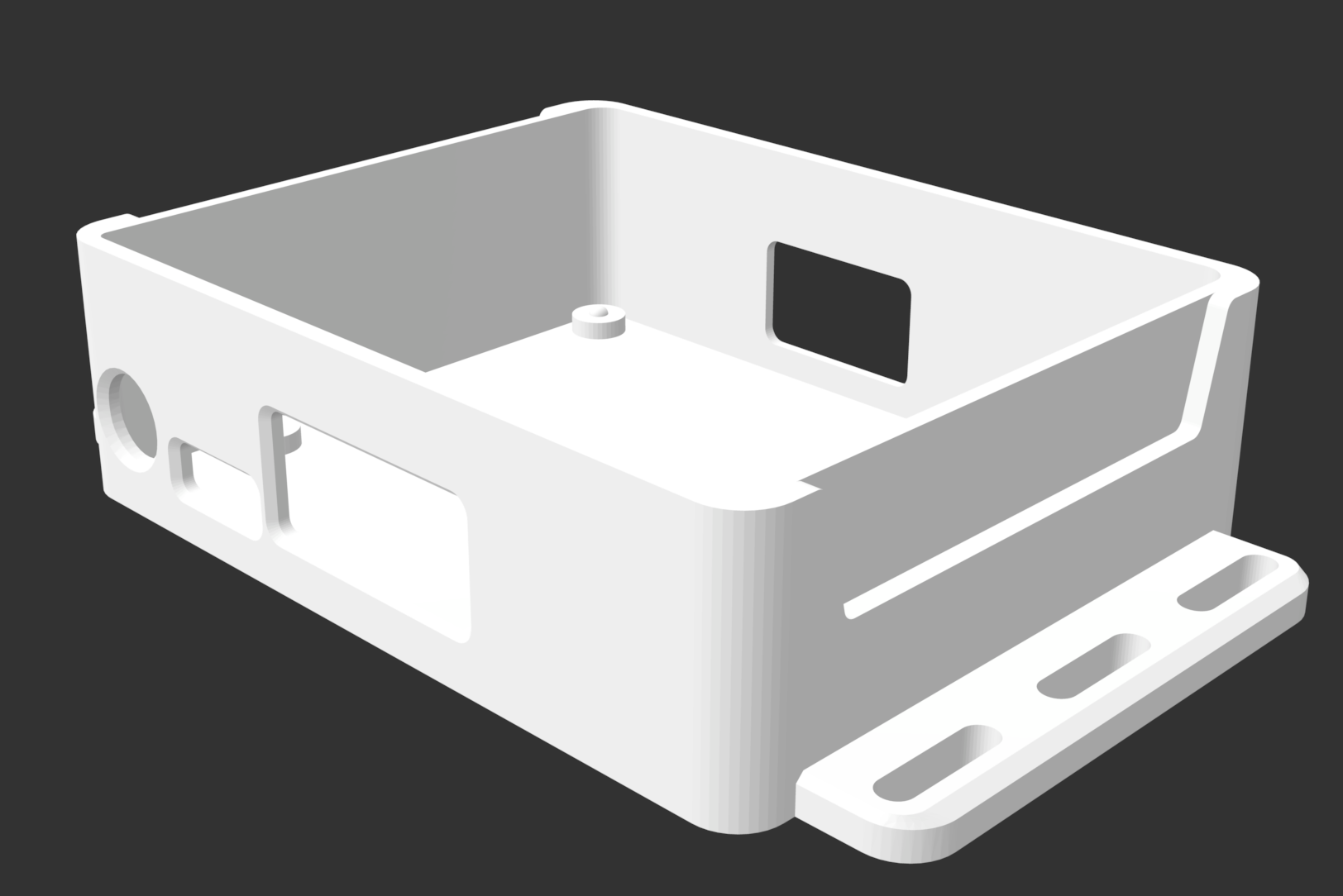

Jetson Nano-Gehäuseboden

Beachten Sie, dass zur Befestigung des Gehäuses selbstschneidende Schrauben der Größe 2,6 mm x 8 mm erforderlich sind.

3D-Druckvorschlag für die Intel-Kamera

Bei der Verwendung der Intel-Kamera ist es wichtig, eine Art Gehäuse dafür zu schaffen, um sicherzustellen, dass sie ausreichend belüftet wird und stabil bleibt.

Für die Intel-Kamera sind zwei Druckdateien enthalten:

Diagramm, das den Einrichtungsprozess für VEX AI, einschließlich Schlüsselkomponenten und Verbindungen, als Teil der V5-Kategoriebeschreibung veranschaulicht.

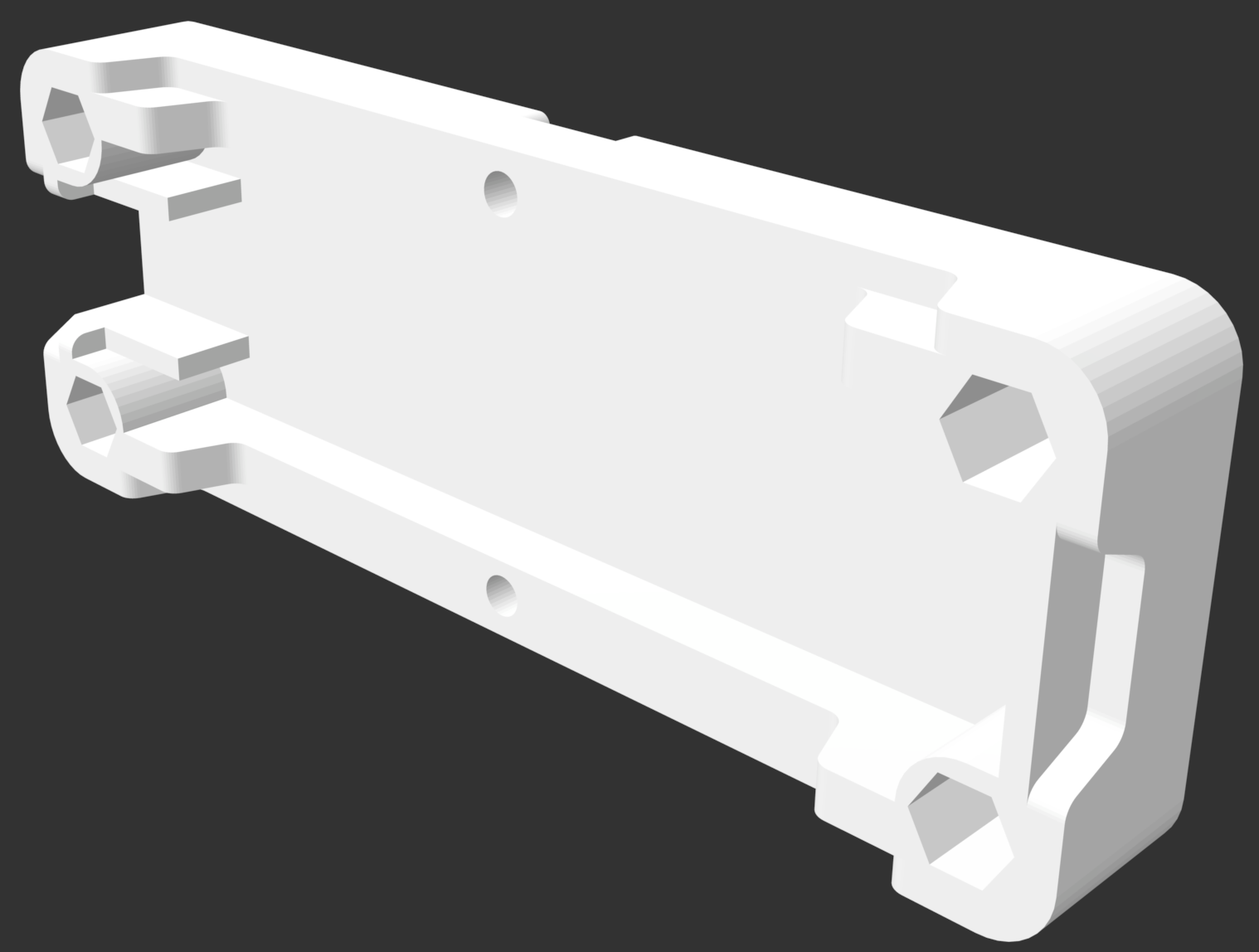

Intel Kameragehäuse oben

Diagramm, das den Einrichtungsprozess für VEX AI, einschließlich Schlüsselkomponenten und Verbindungen, als Teil der V5-Kategoriebeschreibung im Abschnitt „Einrichten von VEX AI“ veranschaulicht.

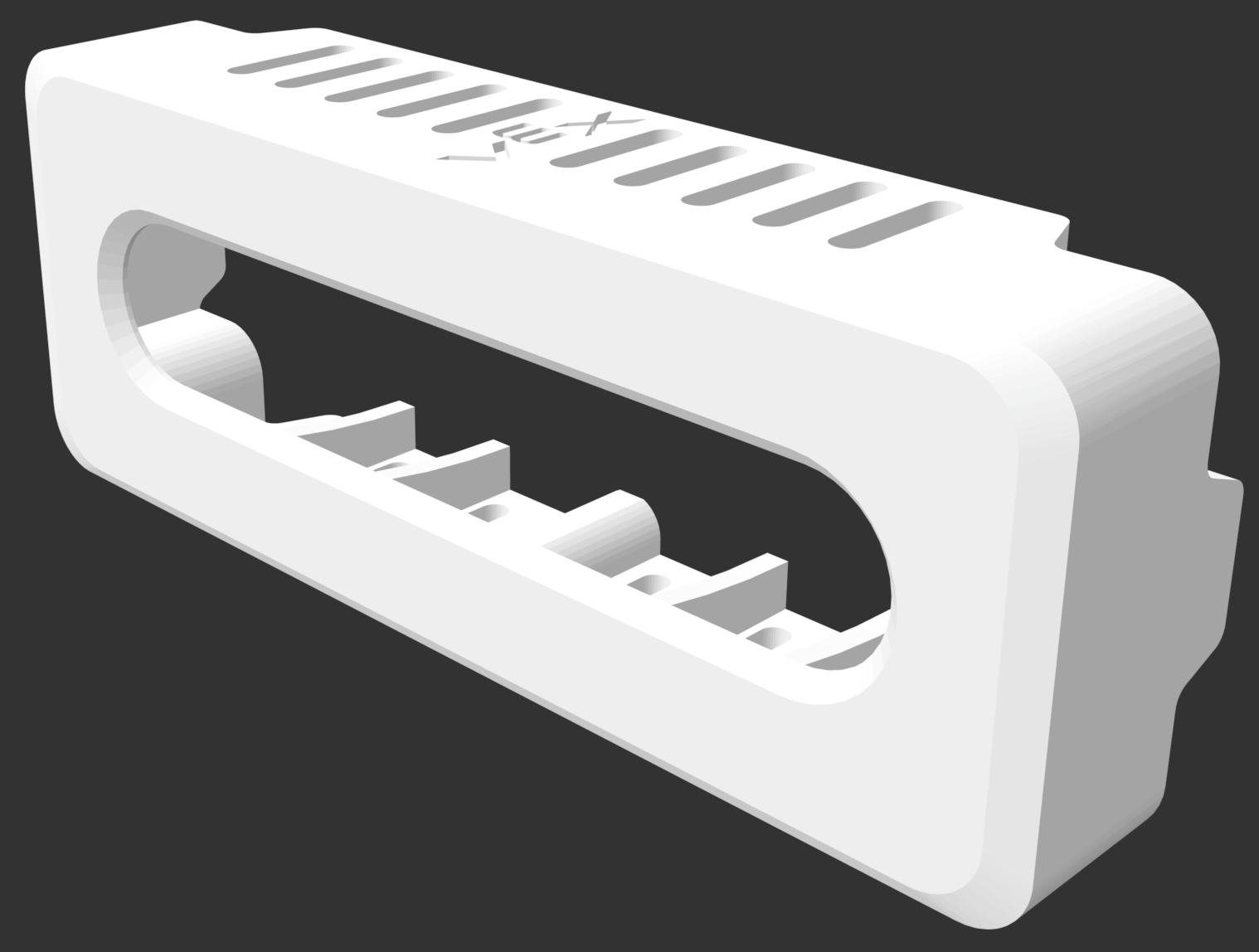

Unterseite des Intel-Kameragehäuses

Beachten Sie, dass vier der Motoreinsätze mit Gewinde 276-6781 und zwei Schrauben Nr. 6-32 x 0,5 Zoll erforderlich sind, um den Druck an Ort und Stelle zu befestigen.
