Installieren des Intel Dualband-WLAN und der Antennen für VEX AI – VEX-Bibliothek

Bevor der Jetson ordnungsgemäß funktionieren kann, müssen das Intel Dual Band Wi-Fi und die Antennen installiert werden.

Benötigte Teile

Diagramm, das alle im VEX AI-Setup enthaltenen Teile zeigt und die für die Montage und Konfiguration im V5-Robotiksystem erforderlichen Komponenten veranschaulicht.

Die für den Zusammenbau benötigten Teile sind wie folgt:

Jetson
Intel Dualband-WLAN
2x Antennen

Entfernen Sie das Jetson Nano-Modul

Bild, das den Vorgang des Entfernens eines Lüfters von einem VEX-KI-Roboter zeigt und die erforderlichen Schritte zum Einrichten des VEX-KI-Systems illustriert.

Trennen Sie den Lüfter, falls er am Jetson Nano-Modul angeschlossen ist, und entfernen Sie ihn. Wenn der Lüfter bereits abmontiert ist, fahren Sie mit Schritt 2 fort.

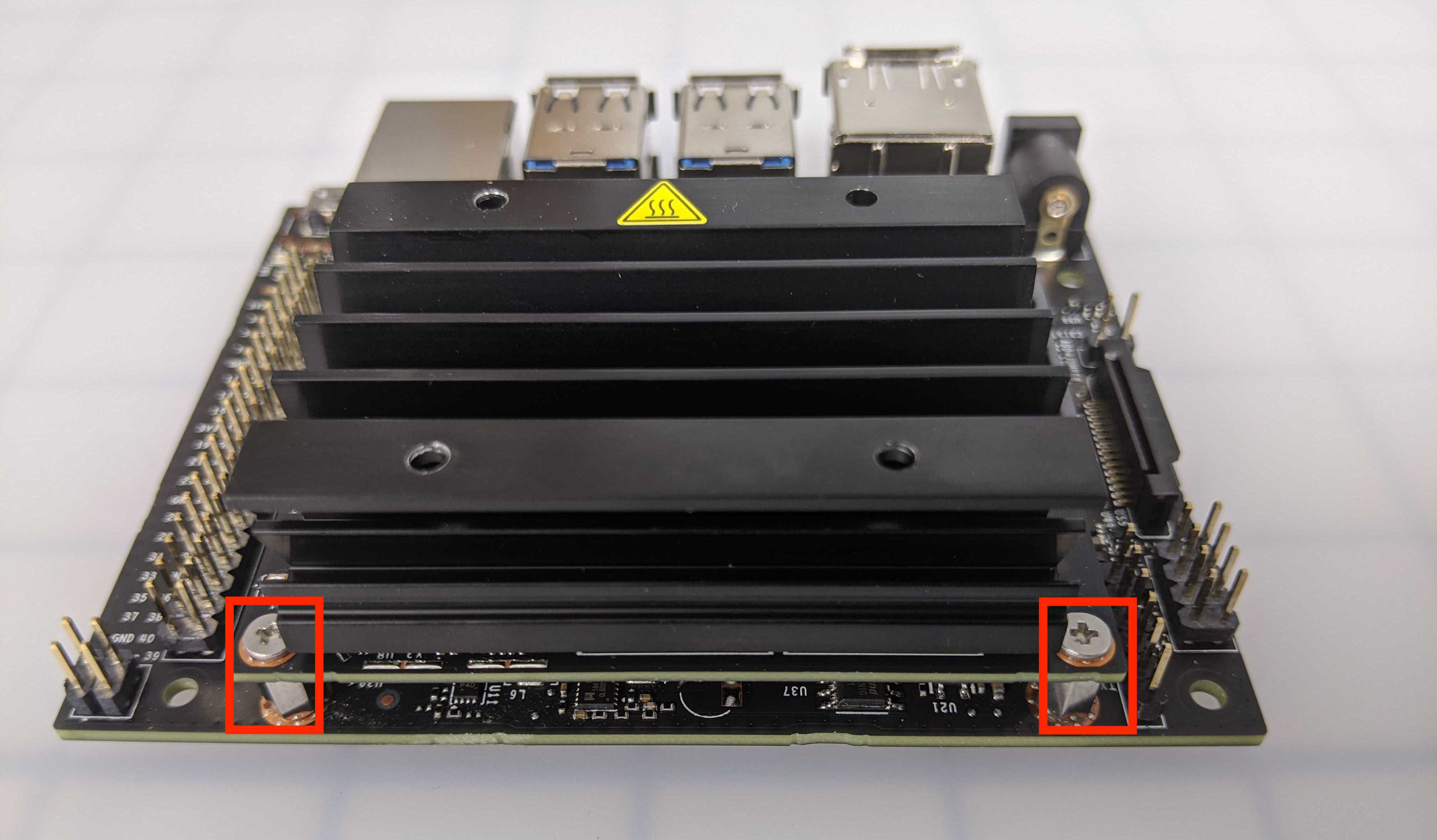

Diagramm eines Kühlkörpers mit zwei Schrauben und beschrifteten Komponenten, das seinen Aufbau für VEX-KI-Anwendungen veranschaulicht.

Entfernen Sie die beiden Schrauben, mit denen das Jetson Nano-Modul an der Trägerplatine befestigt ist.

Zwei VEX AI-Clips nebeneinander, die ihr Design und ihre Funktionen zum Einrichten von VEX AI in Robotikanwendungen demonstrieren.

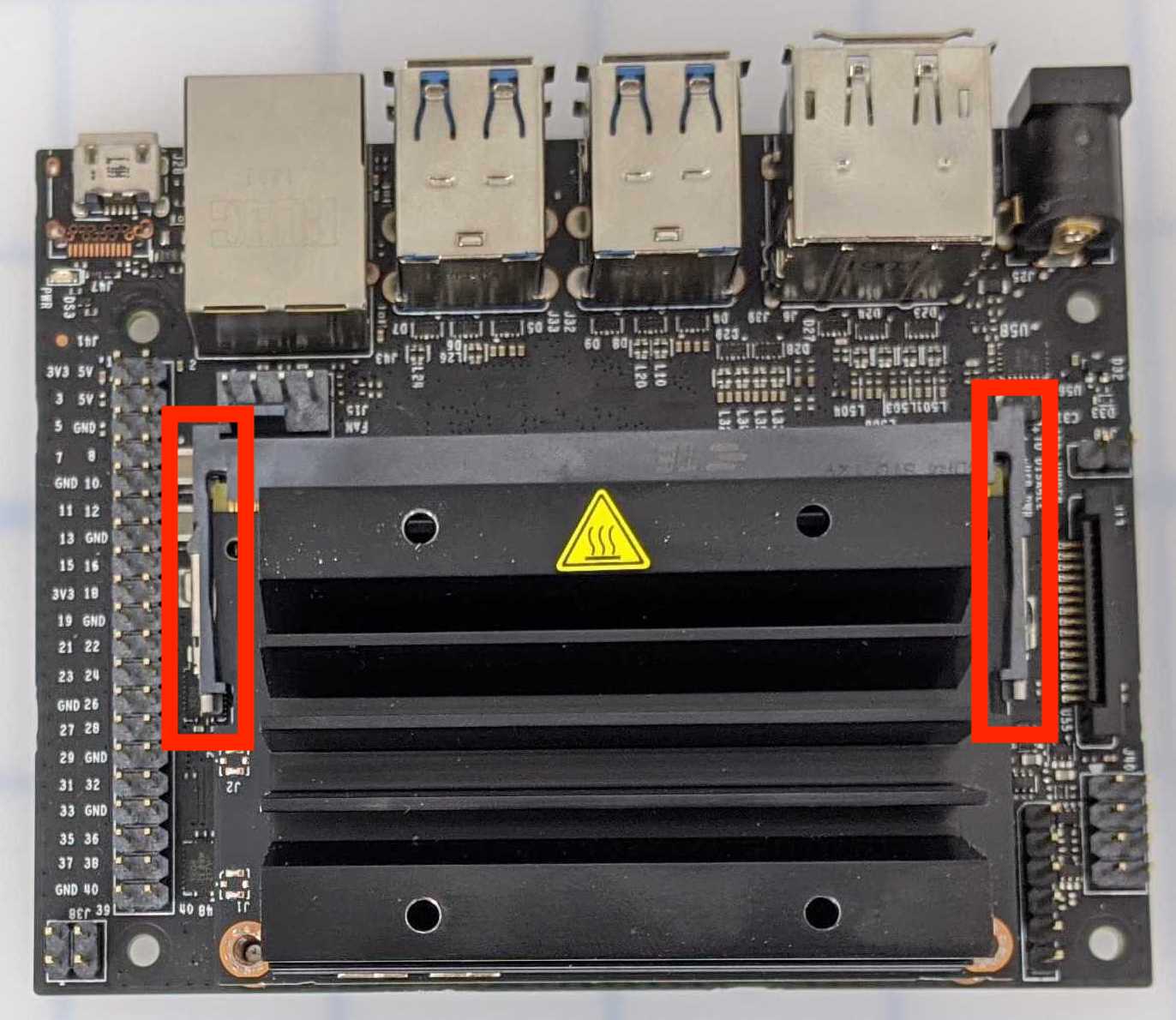

Sobald die Schrauben entfernt sind, öffnen Sie die beiden Laschen, mit denen das Jetson Nano-Modul in der Trägerplatine befestigt ist. Ziehen Sie dazu die Laschen vorsichtig horizontal vom Jetson Nano-Modul weg.

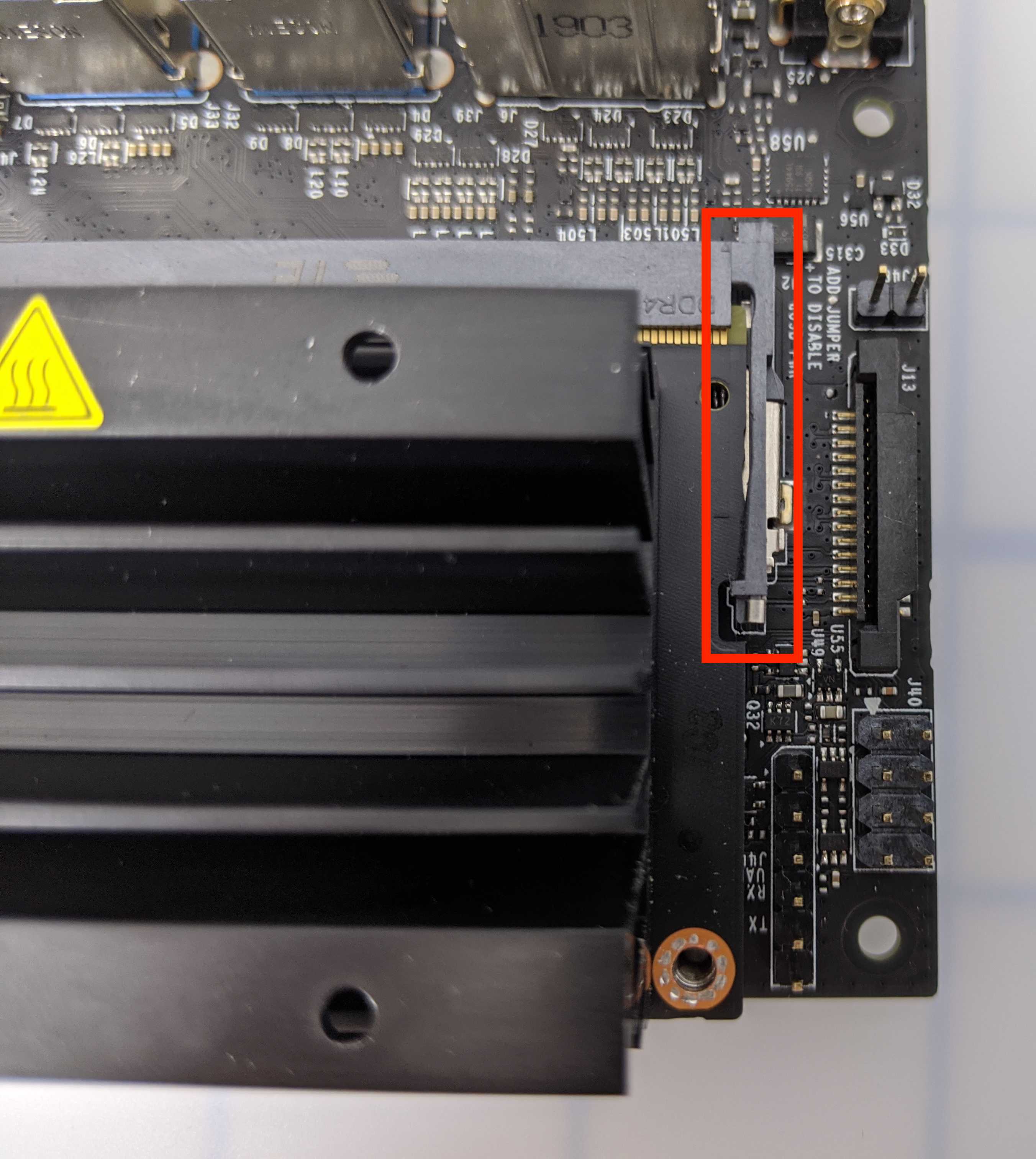

Diagramm, das VEX AI-Kühlkörperclips mit beschrifteten Komponenten für die ordnungsgemäße Einrichtung im VEX V5-Robotiksystem zeigt.

Auf jeder Seite des Jetson Nano-Moduls befindet sich eine Lasche.

Nahaufnahme eines VEX AI-Kühlkörpers mit einer Einschraubmarkierung, die den Einrichtungsprozess für VEX AI in der V5-Kategoriebeschreibung veranschaulicht.

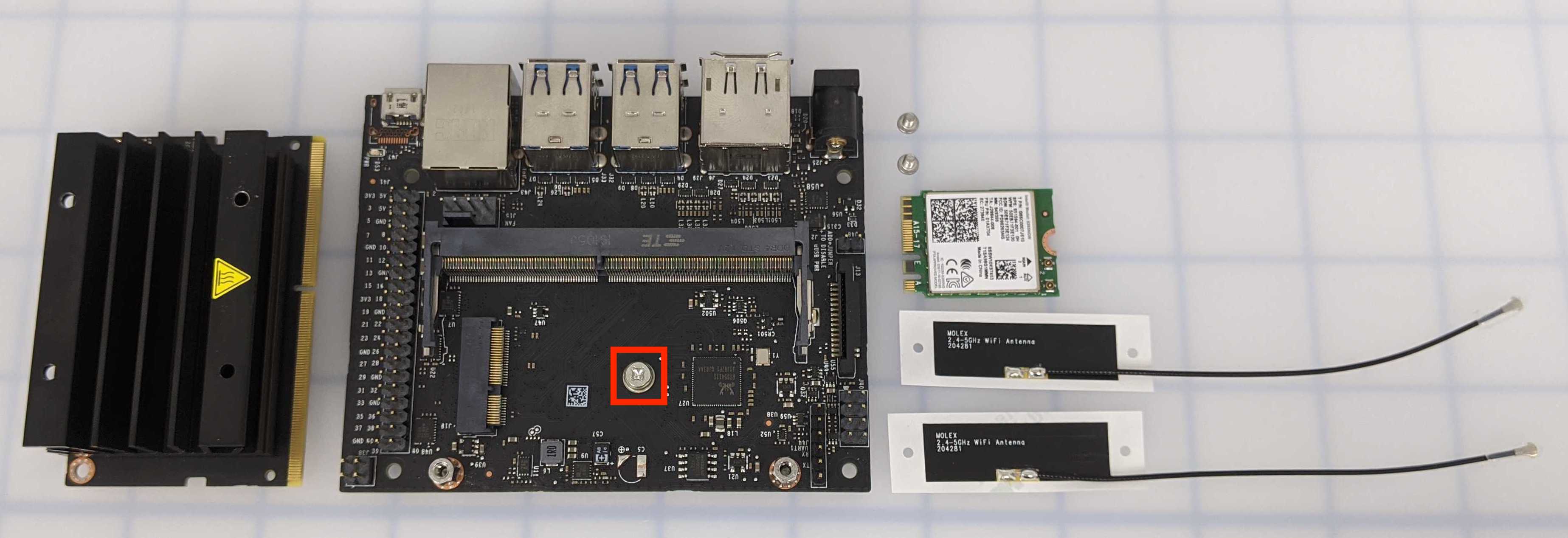

Ziehen Sie das Jetson Nano-Modul vorsichtig gerade aus dem Trägerboard. Beachten Sie die Schraube in der Mitte der Trägerplatine.

Diagramm, das das Entfernen der mittleren Schraube aus einer VEX AI-Roboterbaugruppe zeigt und die spezielle Schraube hervorhebt, die für die ordnungsgemäße Einrichtung entfernt werden muss.

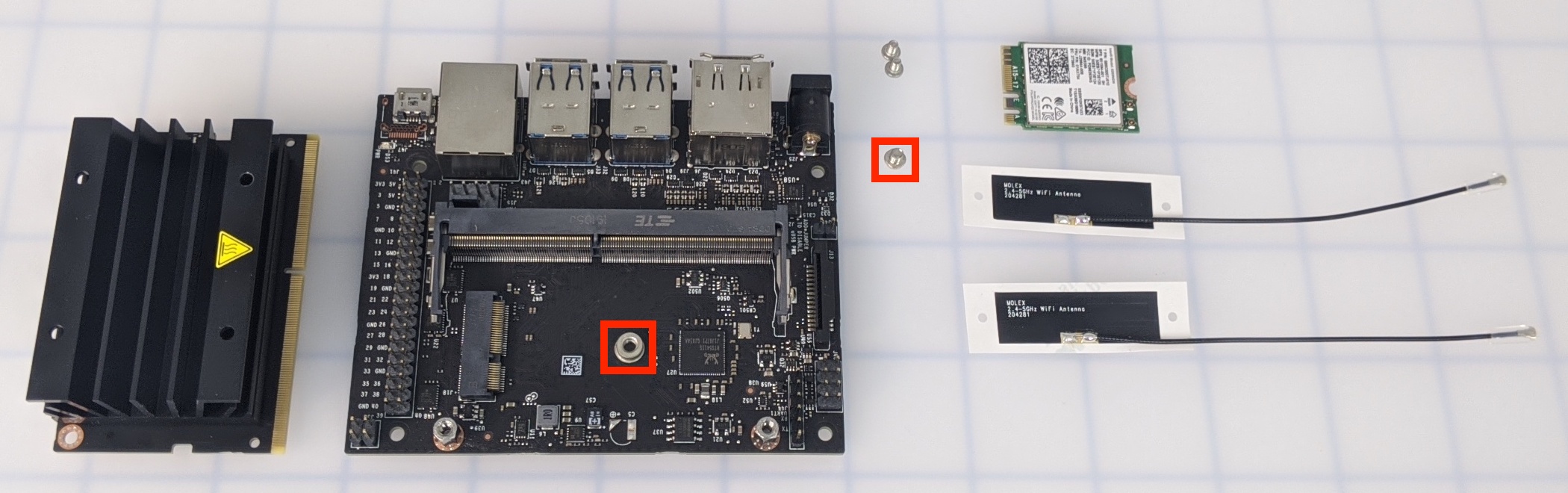

Entfernen Sie die Schraube in der Mitte des Trägerboards.

Befestigen Sie die Antennen

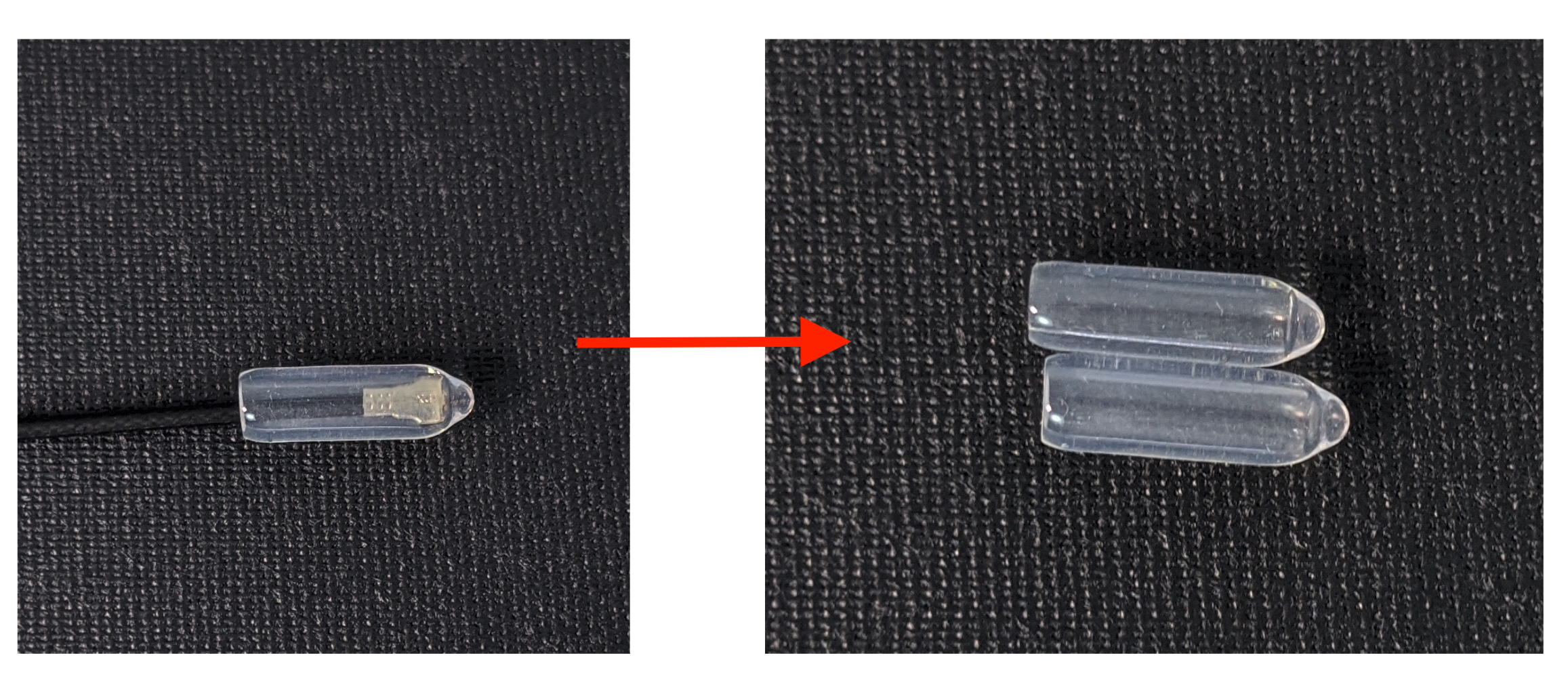

Bildcollage, die das Entfernen der Kunststoffabdeckungen von VEX AI-Komponenten demonstriert und Schritt-für-Schritt-Anleitungen zum Einrichten von VEX AI in der Kategorie V5 zeigt.

Entfernen Sie die Kunststoffabdeckung von den Antennen.

Das Bild zeigt den VEX AI-Aufbau mit vollständig entfernten Abdeckungen und hebt die internen Komponenten und die Konfiguration des VEX-Robotiksystems hervor.

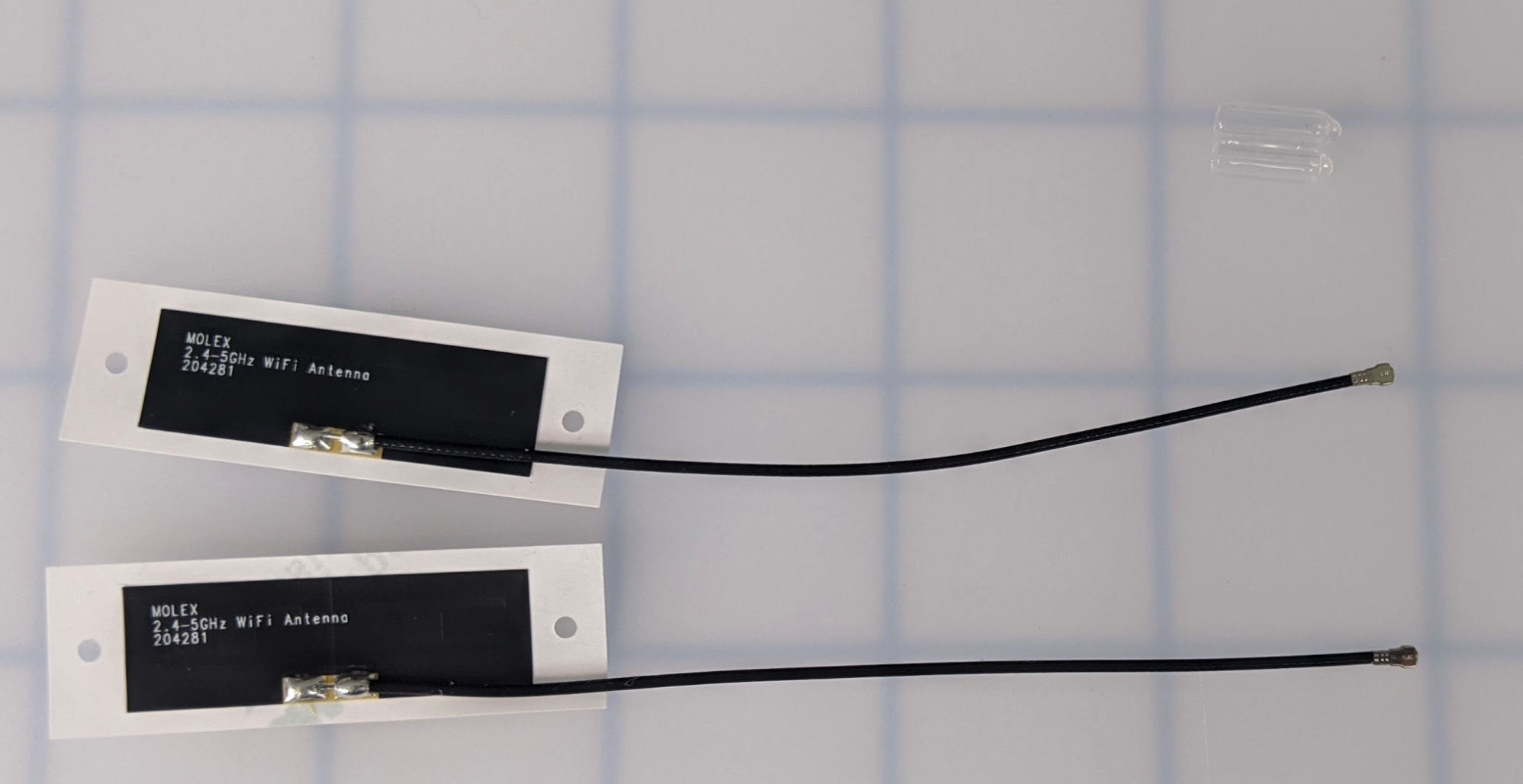

Stellen Sie sicher, dass die Kunststoffabdeckungen von beiden Antennen entfernt sind.

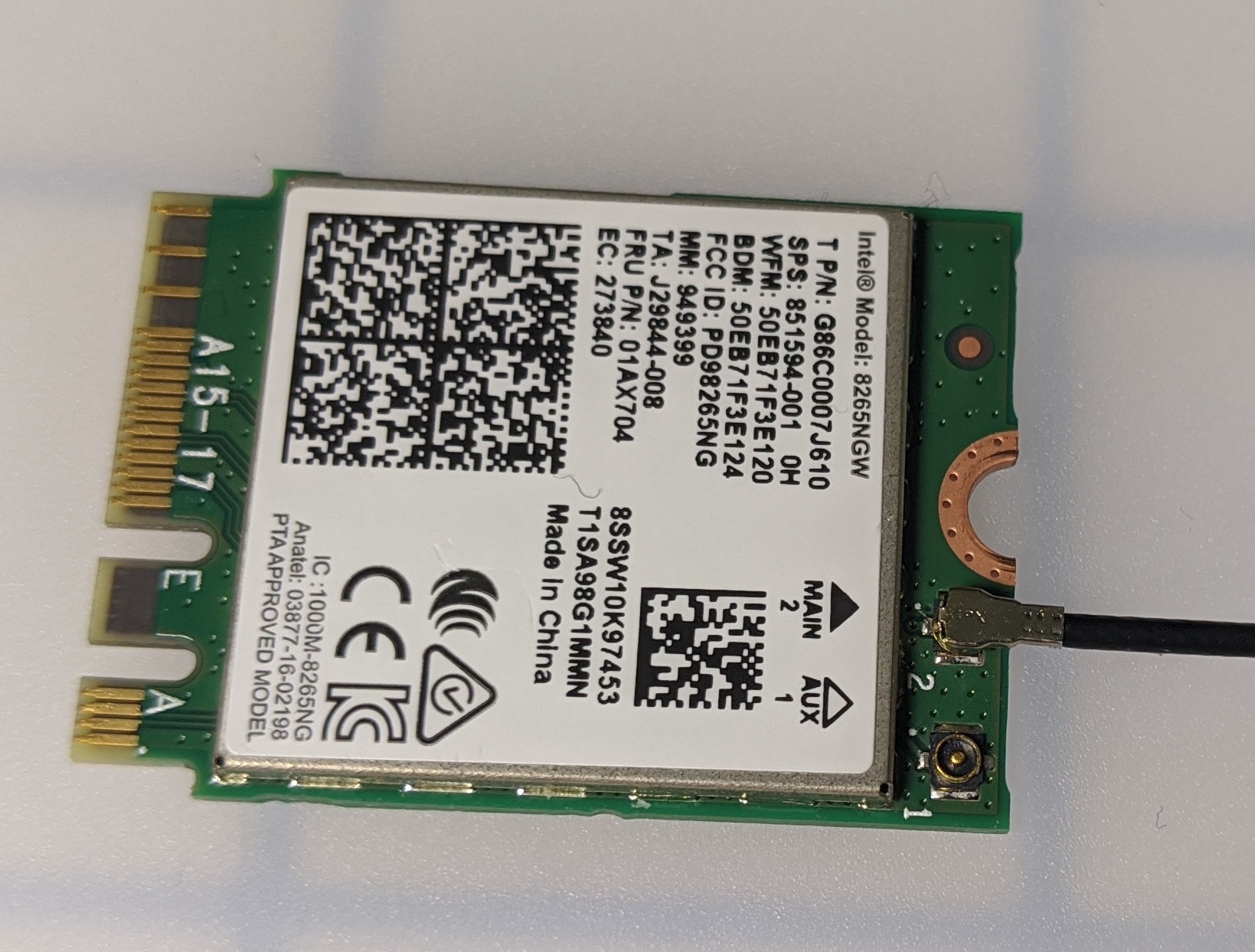

Eine Nahaufnahme eines VEX AI-Roboter-Setups mit verschiedenen Komponenten und Verkabelungen, die den Konfigurationsprozess für VEX-Robotik im Kontext der V5-Kategoriebeschreibung und der Einrichtung von VEX AI veranschaulicht.

Schließen Sie eine Antenne an das Intel Dual Band Wi-Fi an. Achten Sie darauf, leichten Druck auszuüben, da die Teile empfindlich sind. Ein Klickgeräusch stellt sicher, dass die Antenne vollständig angebracht ist.

Hinweis: Wenn zum Befestigen der Antenne mehr Druck erforderlich ist, verwenden Sie einen Radiergummi oder einen anderen kleinen Gegenstand, um mehr Druck auszuüben. Die Verwendung von Metall zum Ausüben von Druck wird nicht empfohlen.

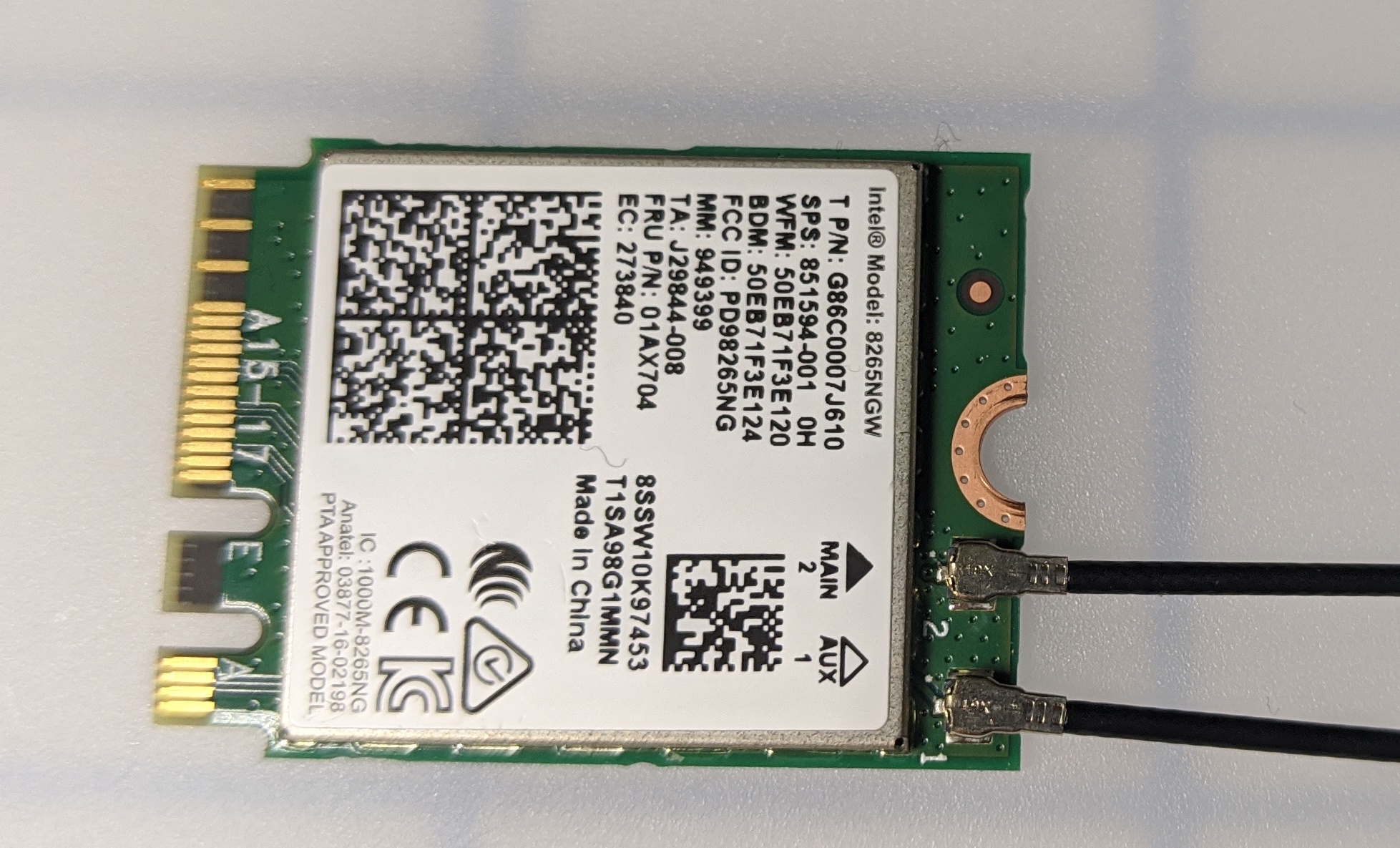

Nahaufnahme eines VEX-KI-Setups mit verschiedenen Komponenten und Verkabelungen, die den Konfigurationsprozess für VEX-Robotik im Kontext der V5-Kategoriebeschreibung veranschaulicht.

Befestigen Sie die zweite Antenne nach dem gleichen Verfahren wie im vorherigen Schritt.

Bild, das den Einrichtungsprozess für VEX AI zeigt. Es umfasst ein VEX-Robotik-Kit mit verschiedenen auf einem Tisch angeordneten Komponenten und veranschaulicht die Konfigurationsschritte für eine effektive KI-Integration.

Stellen Sie sicher, dass beide Antennen vollständig mit dem Intel Dual Band Wi-Fi verbunden sind. Nehmen Sie das Intel Dual Band Wi-Fi in die Hand, um sicherzustellen, dass beide Antennen sicher sind und keine herunterfällt.

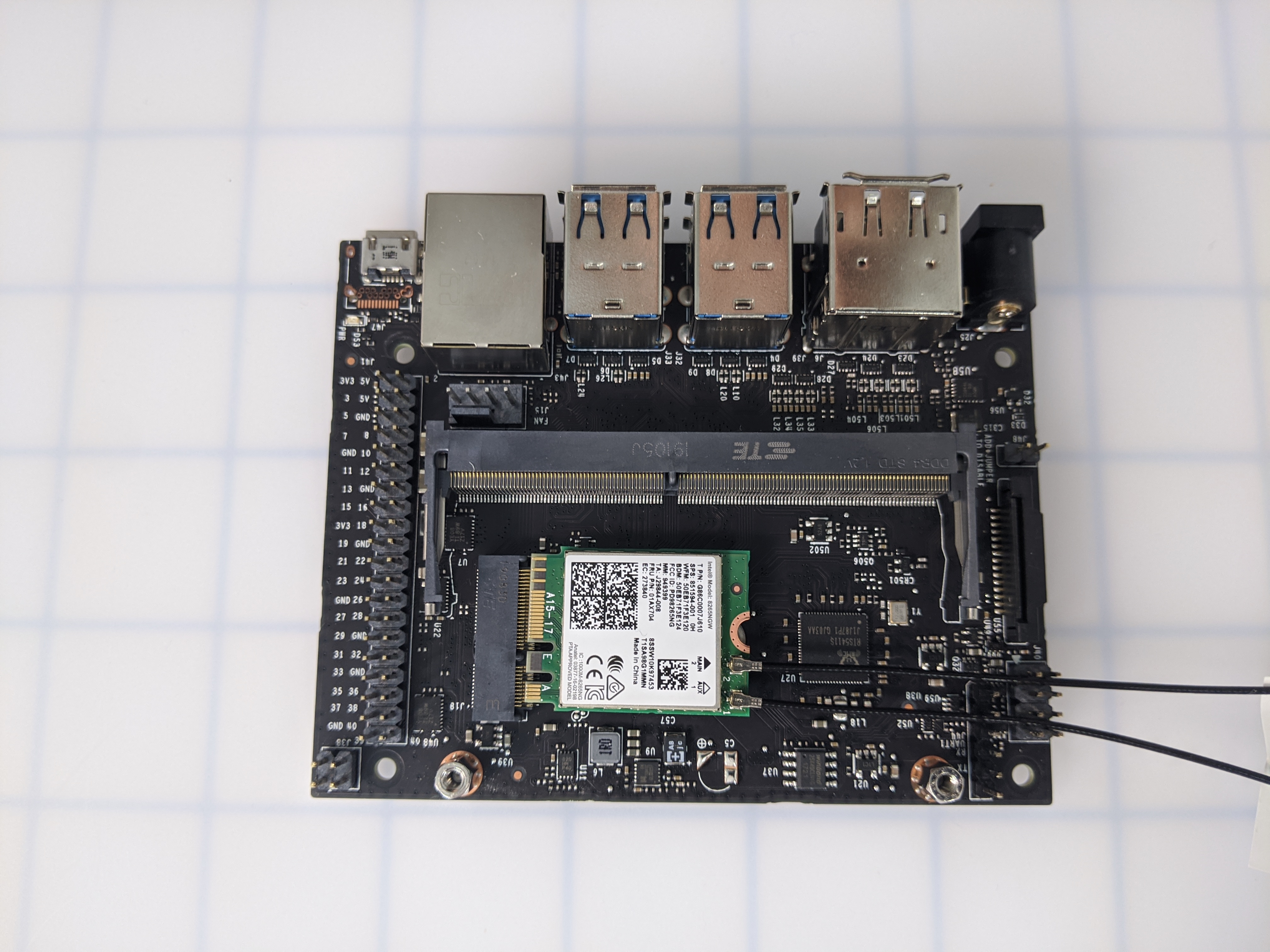

Eine Nahaufnahme eines VEX-KI-Roboter-Setups, das die für die Konfiguration erforderlichen Komponenten und die Verkabelung zeigt. Das Bild ist Teil der V5-Kategoriebeschreibung im Abschnitt „Einrichten von VEX AI“.

Platzieren Sie das Intel Dual Band Wi-Fi schräg im Trägerboard.

Eine Nahaufnahme des Aufbaus eines VEX AI-Roboters. Dabei werden die für die Konfiguration in einer Roboterumgebung erforderlichen Komponenten und die Verkabelung gezeigt und der Vorgang der Einrichtung von VEX AI für optimale Leistung veranschaulicht.

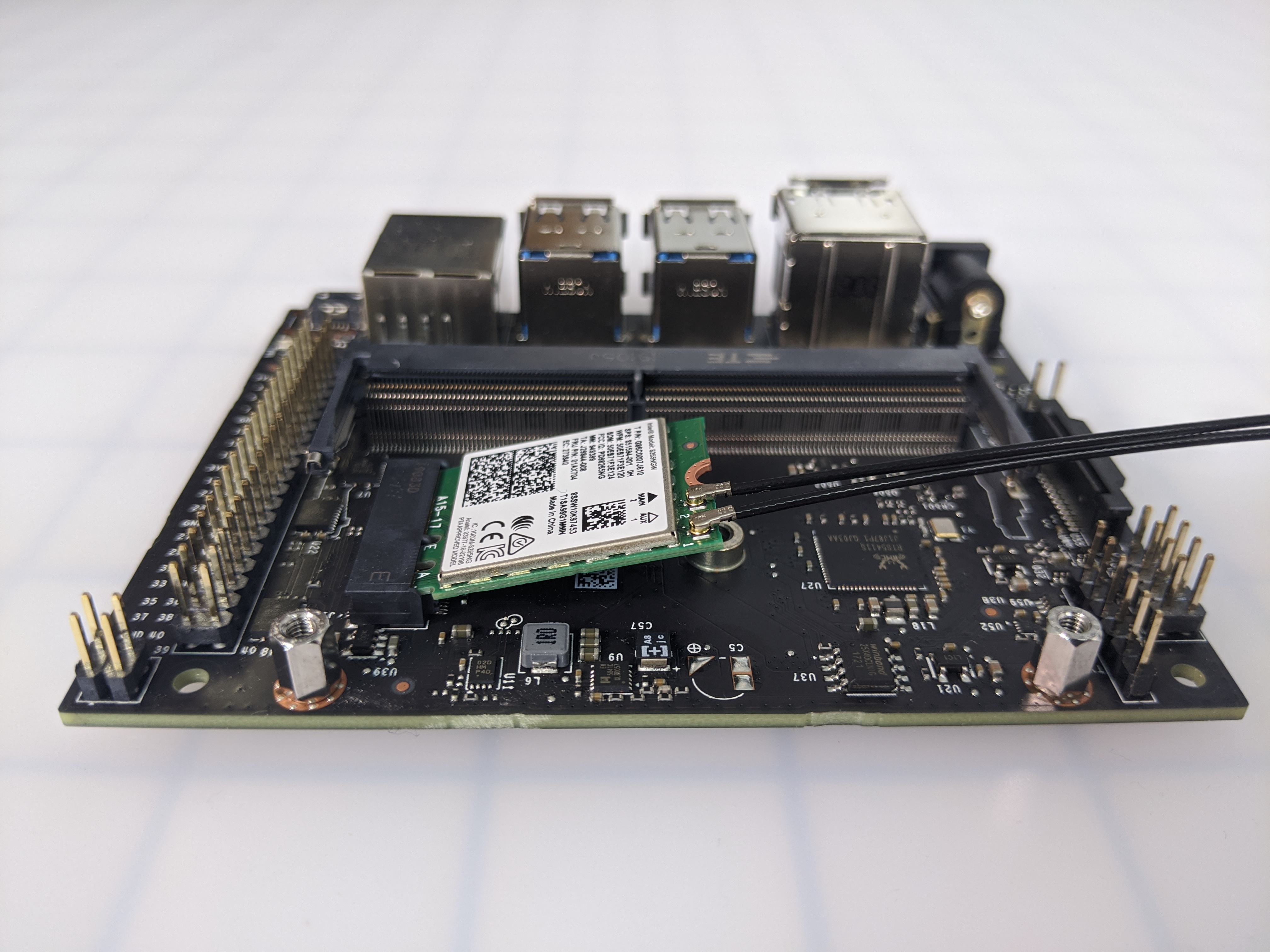

Es bleibt leicht nach oben geneigt, bis es mit einer Schraube festgehalten wird.

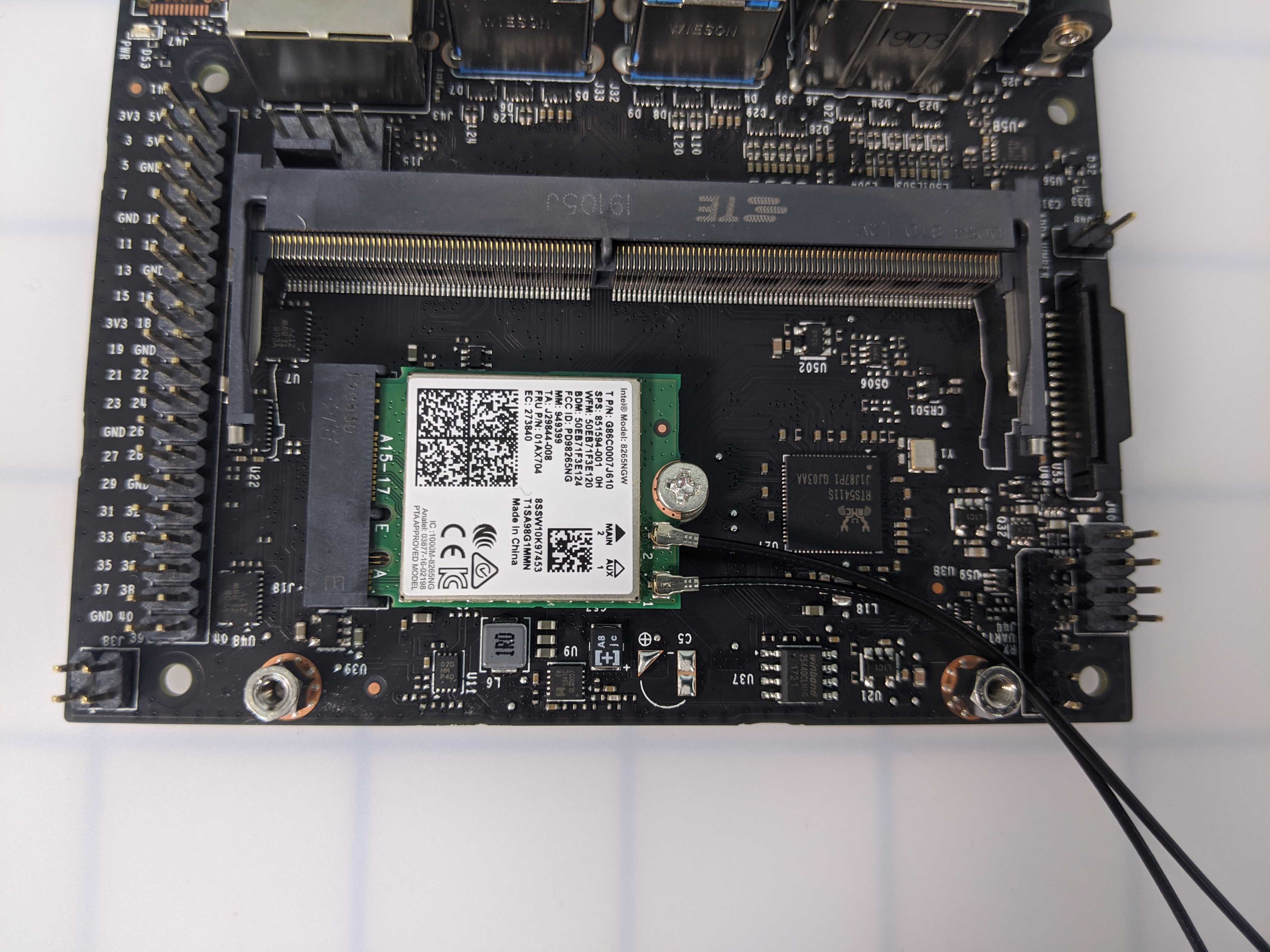

Nahaufnahme einer auf einer Platine montierten Schraube, die die im VEX-KI-Setup für die Robotik verwendeten Komponenten zeigt.

Befestigen Sie die Schraube, um das Intel Dual Band Wi-Fi an Ort und Stelle zu halten. Achten Sie darauf, die Schraube nicht zu fest anzuziehen, um ein Abisolieren zu vermeiden.

Bringen Sie das Jetson Nano-Modul wieder an

Diagramm der Kühlkörperlöcher mit beschrifteten Hinweisen für die VEX-KI-Einrichtung, das die Platzierung und Abmessungen der Löcher für eine optimale Kühlung in der VEX-Robotik-Hardware veranschaulicht.

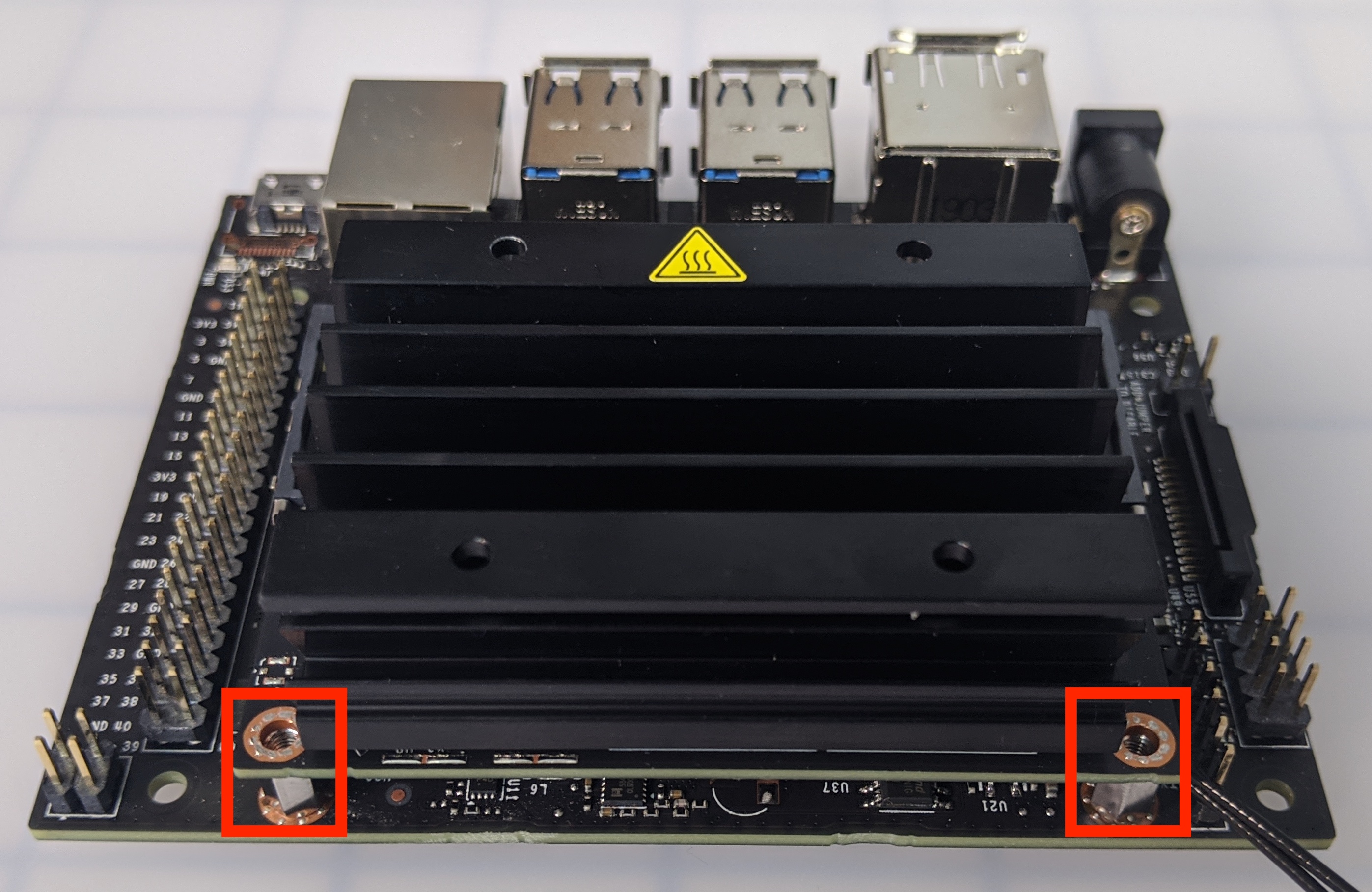

Platzieren Sie das Jetson Nano-Modul schräg wieder auf dem Trägerboard. Leicht nach unten drücken, sodass die Schraubenlöcher bündig sind.

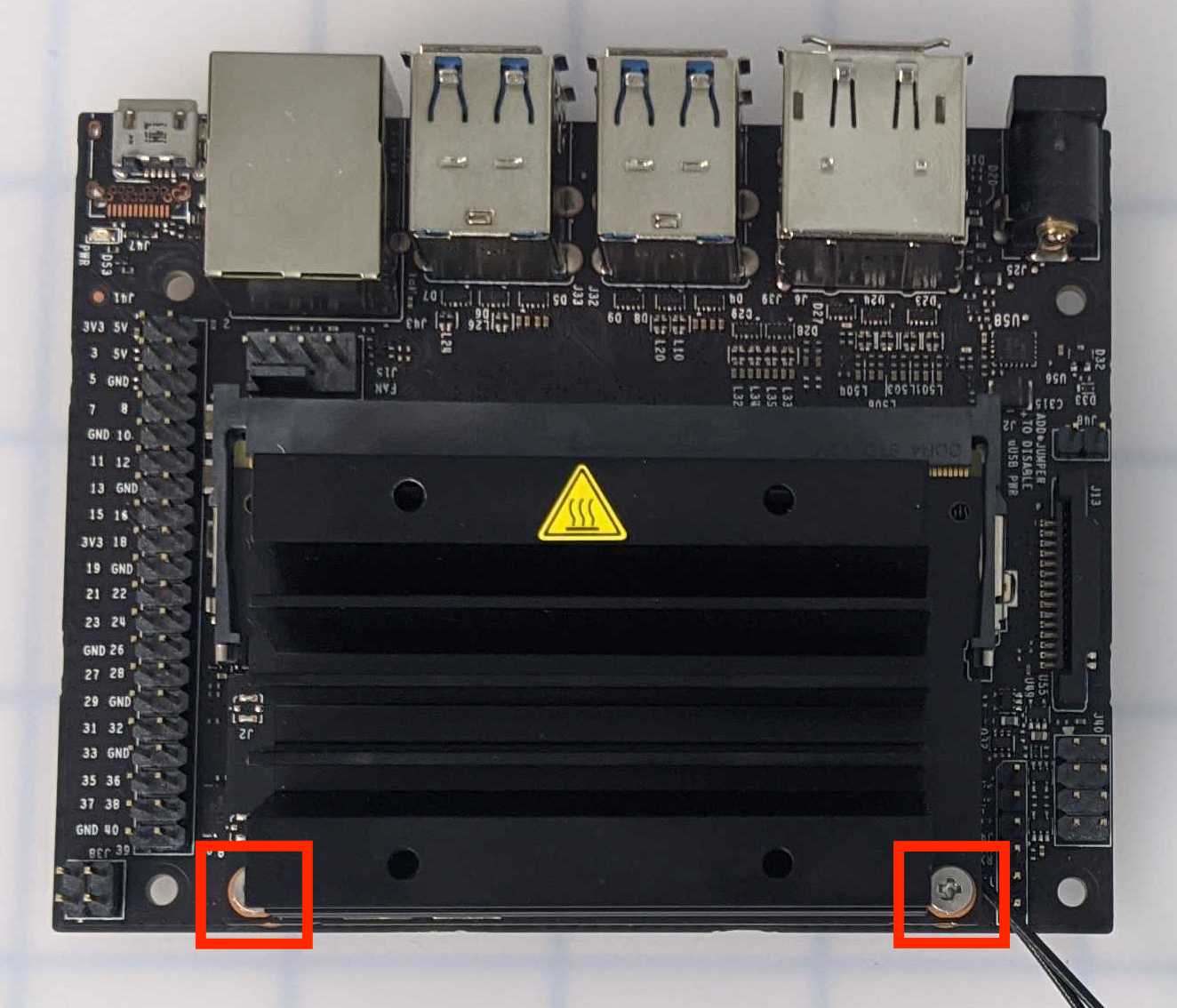

Nahaufnahme der letzten Schrauben, die in einem VEX-AI-Setup installiert werden, um den Montageprozess für V5-Robotikkomponenten zu veranschaulichen.

Befestigen Sie die beiden Schrauben wieder am Jetson Nano-Modul, um es an der Trägerplatine zu befestigen. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um ein Abisolieren zu vermeiden.

Diagramm, das den Einrichtungsprozess für die VEX AI Wi-Fi-Konfiguration veranschaulicht, mit beschrifteten Komponenten und Verbindungsschritten für optimale Netzwerkkonnektivität.

Das Intel Dualband-WLAN und die Antennen sind jetzt installiert.
