Verwendung des VEX GO-Schalters – VEX-Bibliothek

Mit dem Switch können Sie das VEX GO-System ohne Programmierung zum Leben erwecken.

Verwenden Sie den Schalter mit einem Motor

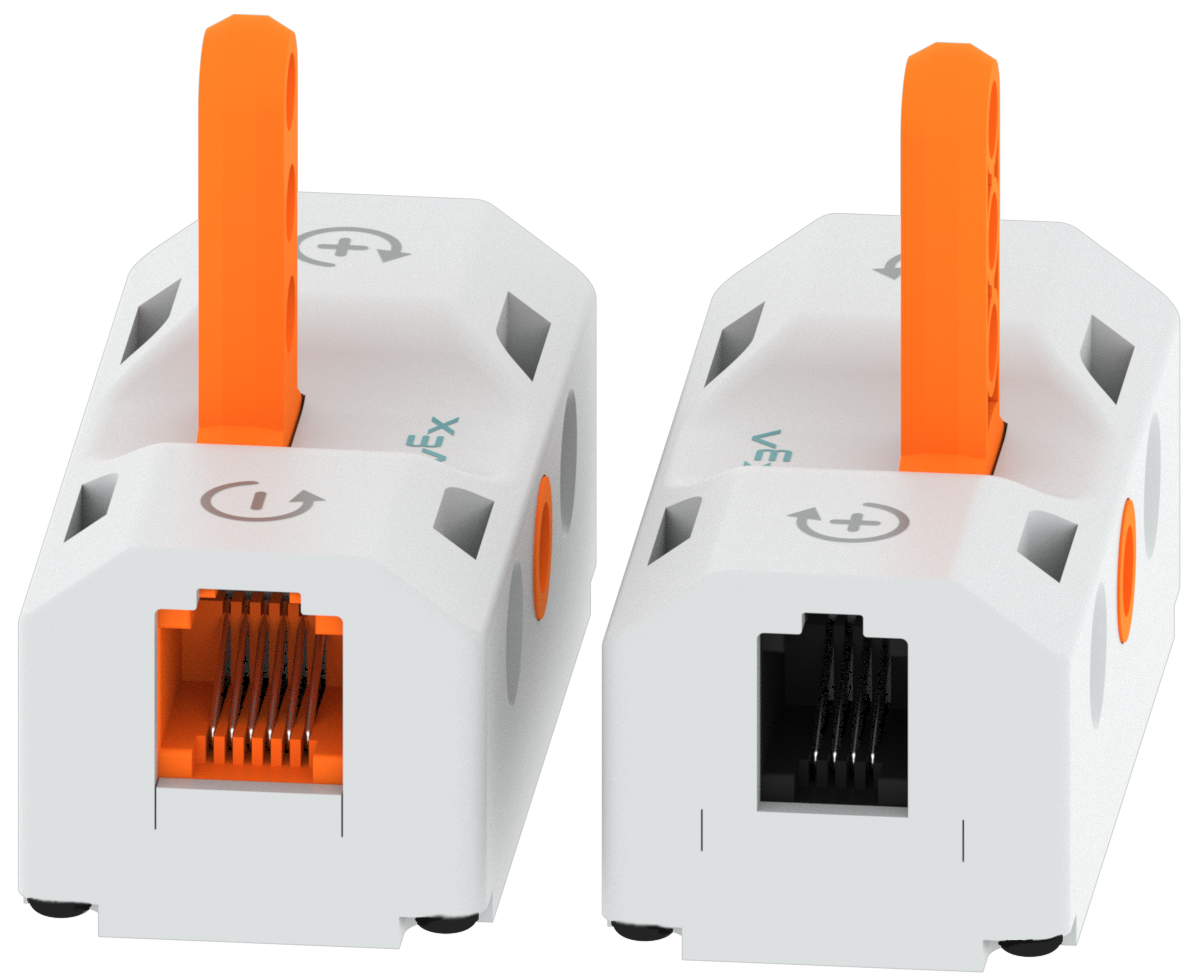

Das Schalterstück wird von beiden Seiten gezeigt, um zu verdeutlichen, dass es auf jeder Seite einen Anschluss hat. Der Smart Port ist nicht farbig und kleiner, während der Batterieport orange und größer ist.

Durch die Verwendung eines Motors mit dem Schalter können Sie den Motor steuern, ohne dass eine Programmierung erforderlich ist.

Es gibt zwei Ports am Switch. Ein Smart Port zum Anschließen eines Motors oder LED-Stoßfängers und ein orangefarbener Batterieanschluss zum Anschließen einer Batterie.

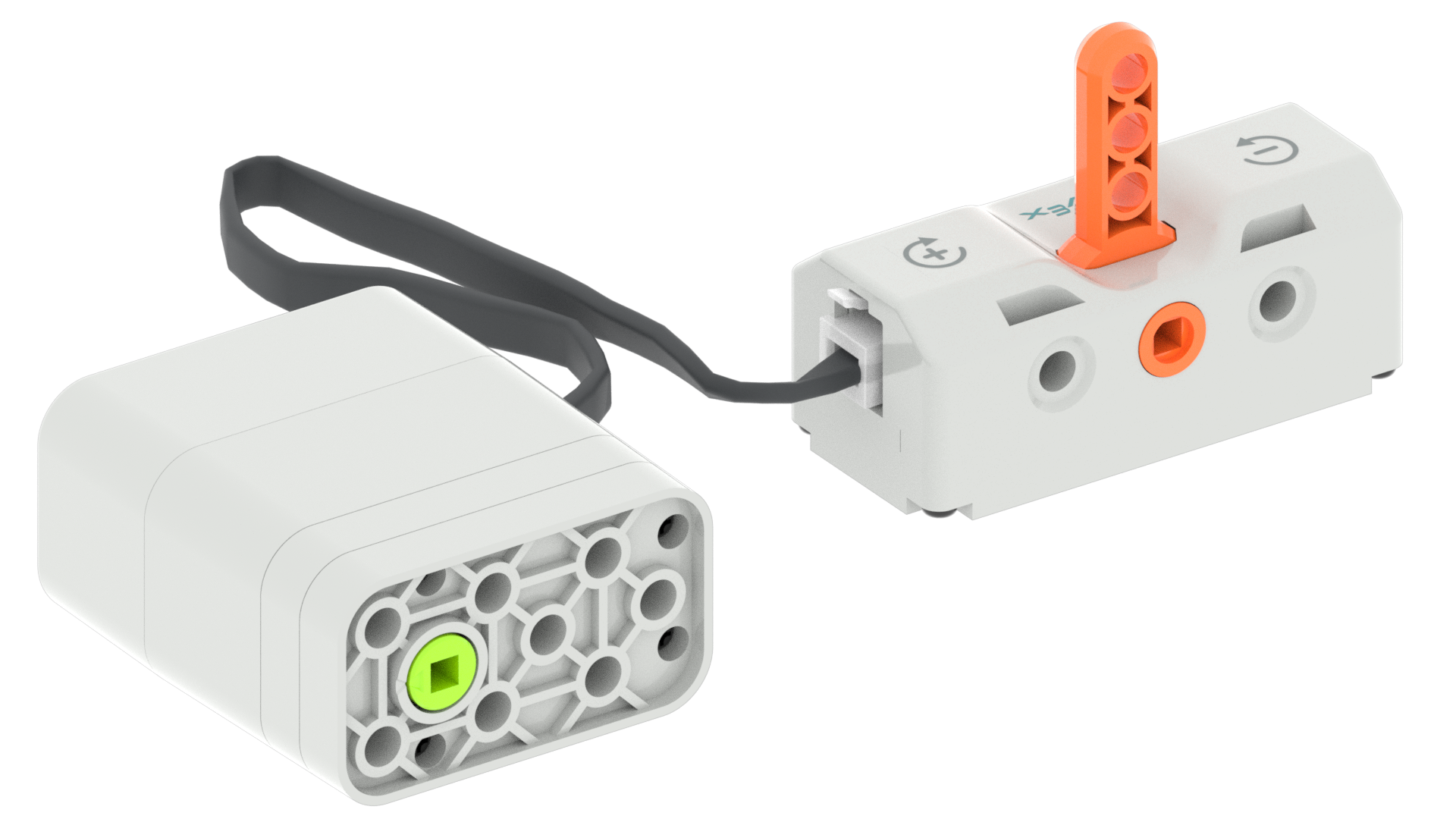

Motor mit seinem Kabel, das an den Smart Port des Switches angeschlossen ist.

Schließen Sie einen Motor an den Switch an, indem Sie das Motorkabel in den Smart Port am Switch einführen.

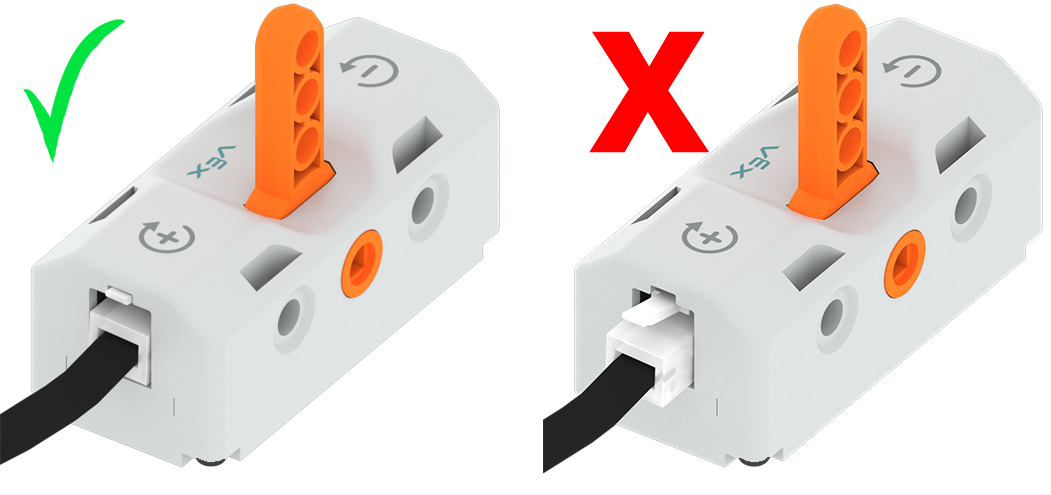

Diagramm von zwei Schalterteilen mit Motorkabeln, die in ihre Smart Ports eingesteckt sind. Links ist das Motorkabel vollständig eingesteckt und es gibt ein grünes Häkchen, während rechts das Motorkabel nur teilweise eingesteckt ist und ein rotes X gibt.

Stellen Sie sicher, dass das Motorkabel vollständig in den Smart Port am Switch eingesteckt ist. Ein Klickgeräusch stellt sicher, dass das Kabel vollständig im Smart Port sitzt.

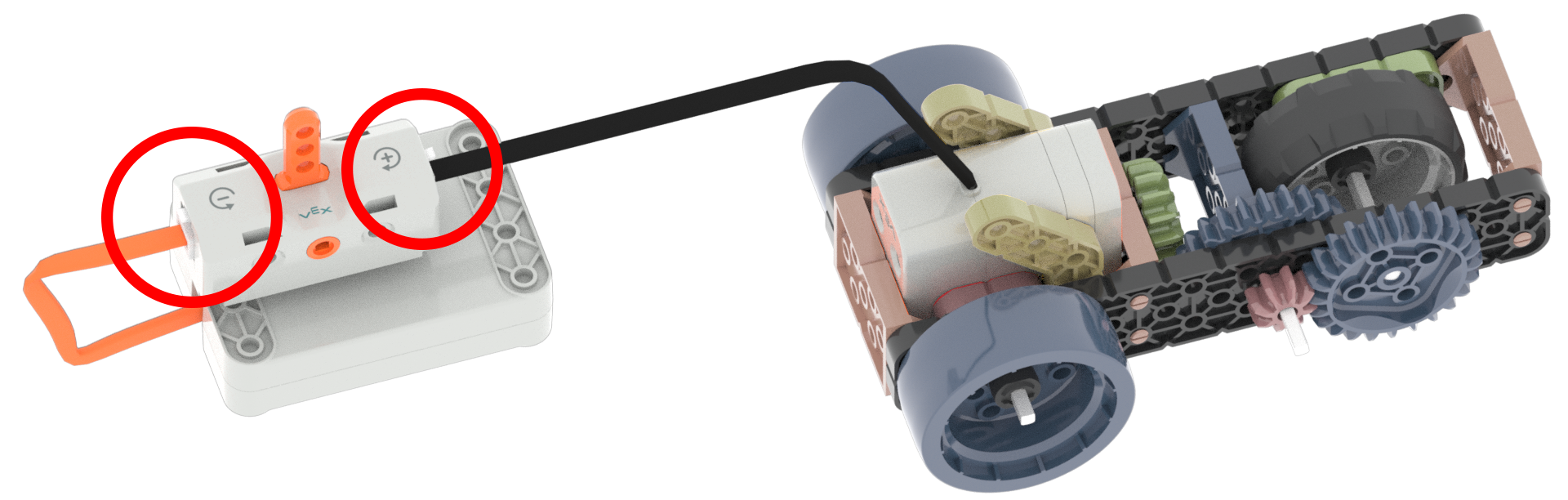

Diagramm eines Schalterteils mit einem Motorkabel und einem Batteriekabel, die in die jeweiligen Anschlüsse eingesteckt sind. Die verwendeten Ports sind in roten Kreisen hervorgehoben.

Um einen Motor mit dem Schalter zu steuern, stellen Sie sicher, dass ein Motor und Batterien an den Schalter angeschlossen sind.

Es gibt drei Einstellungen am Switch

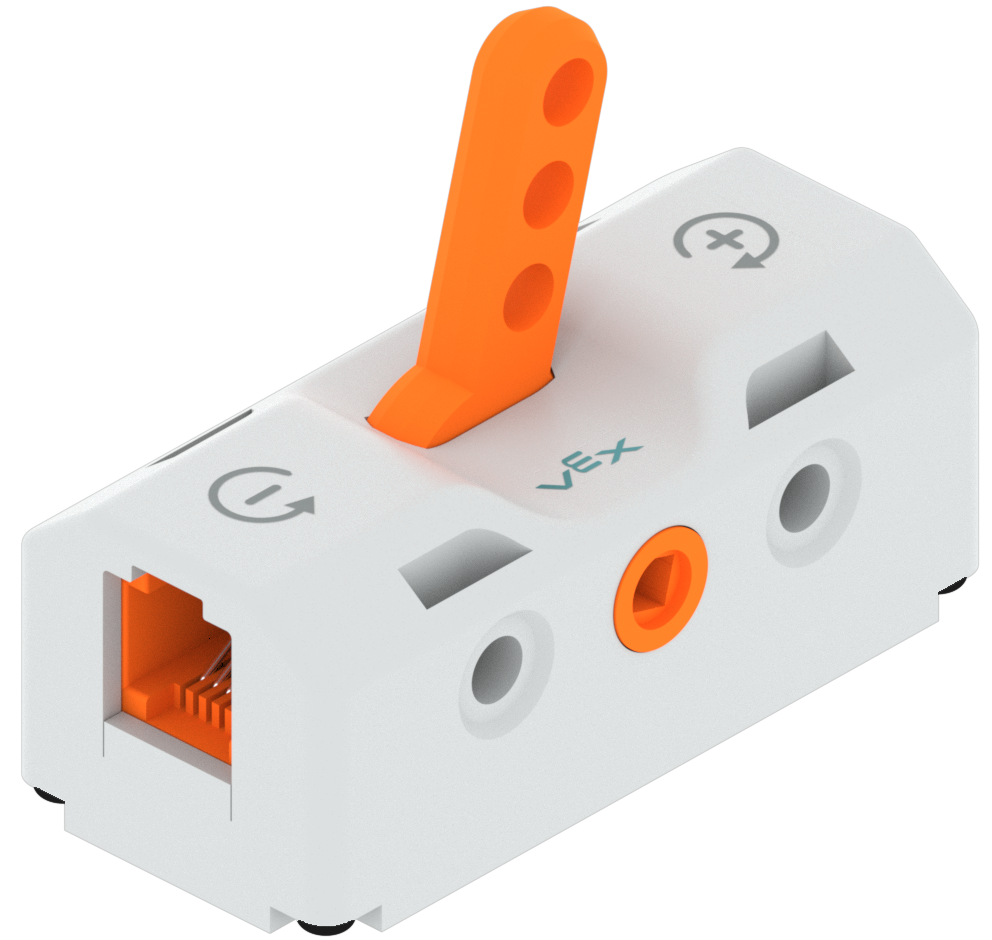

Schalterstück mit dem Hebel in der mit einem Pluszeichen gekennzeichneten Vorwärtsstellung.

'+': dreht den Motor in Vorwärtsrichtung.

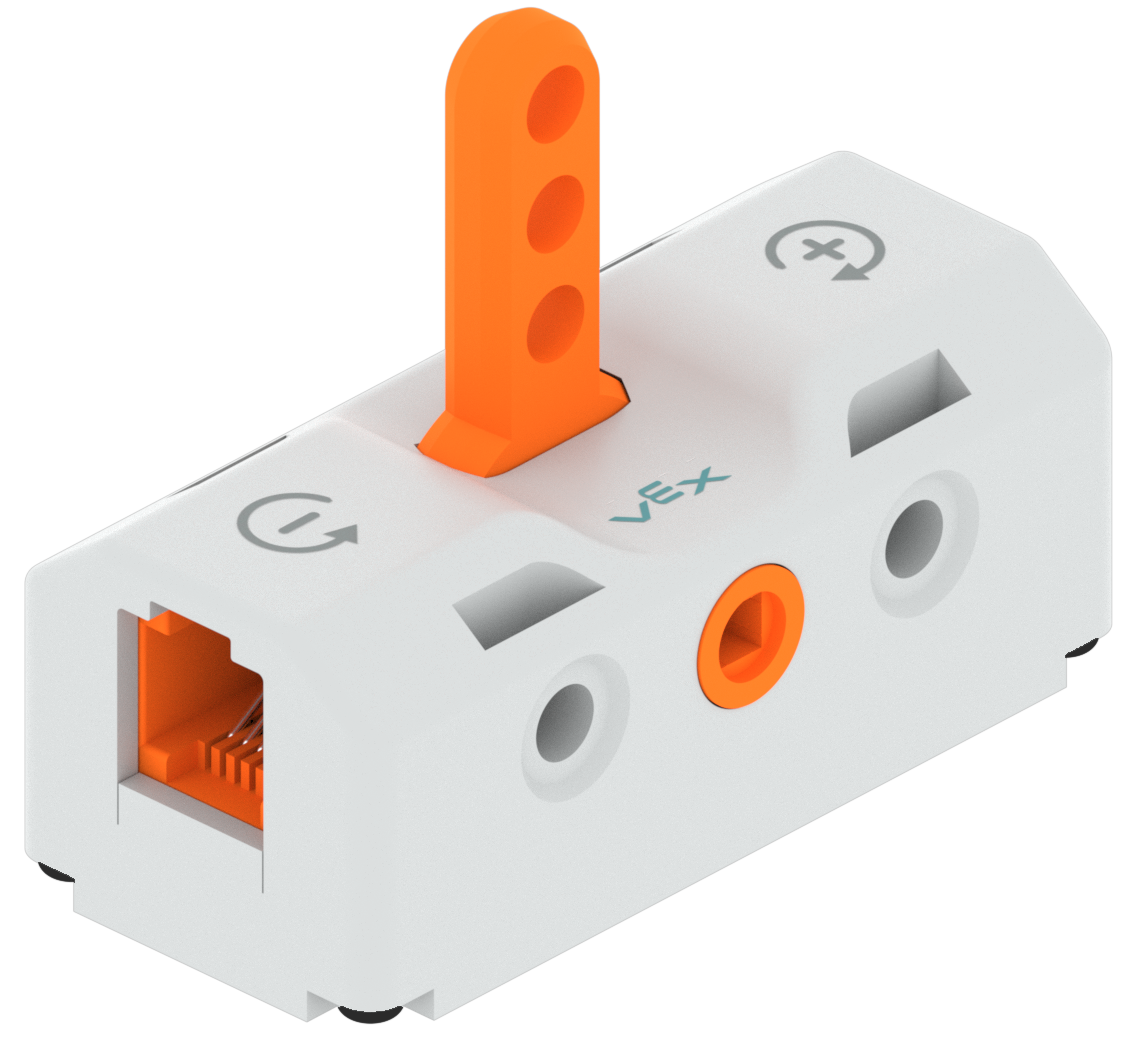

Schalterstück mit in Neutralstellung gedrehtem und gerade nach oben zeigendem Hebel.

Neutral: Schaltet den Motor aus.

Schaltstück mit in Rückwärtsgang gedrehtem Hebel, gekennzeichnet mit einem Minuszeichen.

'-': dreht den Motor in die umgekehrte Richtung.

Sehen Sie sich in dieser Animation alle drei Einstellungen des Schalters an.

Verwenden Sie den Schalter mit dem LED-Stoßfänger

LED-Bumper mit eingestecktem Kabel im Smart Port des Switches.

Verbinden Sie den LED-Stoßfänger mit dem Switch, indem Sie das LED-Stoßfängerkabel in den Smart Port am Switch einführen.

Diagramm von zwei Schalterteilen mit LED-Stoßfängerkabeln, die in ihre Smart Ports eingesteckt sind. Links ist das LED-Bumper-Kabel vollständig eingesteckt und es gibt ein grünes Häkchen, während rechts das LED-Bumper-Kabel nur teilweise eingesteckt ist und ein rotes X gibt.

Stellen Sie sicher, dass das LED-Stoßfängerkabel vollständig in den Smart Port am Switch eingesteckt ist. Ein Klickgeräusch stellt sicher, dass das Kabel vollständig im Smart Port sitzt.

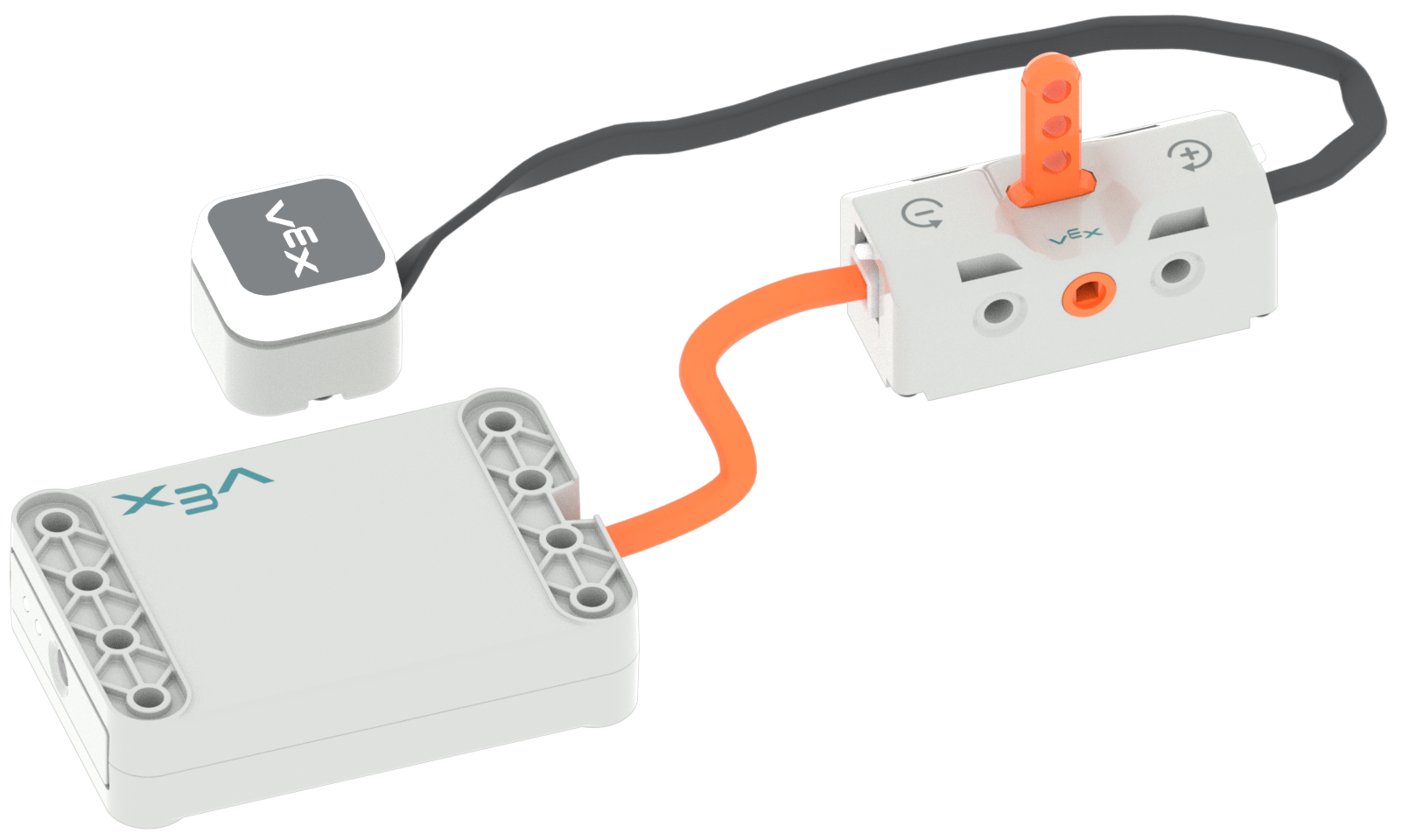

Diagramm eines Schalterteils mit einem LED-Stoßfängerkabel und einem Batteriekabel, die in die jeweiligen Anschlüsse eingesteckt sind.

Um den LED-Stoßfänger mit dem Schalter zu steuern, stellen Sie sicher, dass LED-Stoßfänger und Batterie mit dem Schalter verbunden sind.

Es gibt drei Einstellungen am Schalter, wenn er mit dem LED-Stoßfänger verbunden ist

Schalterstück mit dem Hebel in der mit einem Pluszeichen gekennzeichneten Vorwärtsstellung. Der angeschlossene LED-Bumper leuchtet grün.

„+“: Setzt die Farbe des LED-Stoßfängers auf Grün.

Schalterstück mit in Neutralstellung gedrehtem und gerade nach oben zeigendem Hebel. Der angeschlossene LED-Bumper ist ausgeschaltet.

Neutral: Schaltet den LED-Stoßfänger aus.

Schaltstück mit in Rückwärtsgang gedrehtem Hebel, gekennzeichnet mit einem Minuszeichen. Der angeschlossene LED-Bumper leuchtet rot.

„-“: Setzt die Farbe des LED-Stoßfängers auf Rot.
