Konfigurieren des V5 Brain für die Codierung über Bluetooth – VEX-Bibliothek

Wenn Sie mit VEXcode V5 auf einem Gerät (iPad / Android-Tablet / Amazon Fire-Tablet) arbeiten, ist es wichtig zu verstehen, wie Sie Ihr Gerät mit dem VEX V5 Robot Brain verbinden, um Projekte herunterzuladen und auszuführen.

So verbinden Sie das V5 Robot Brain mit einem Gerät

Bild der VEX V5 Brain-Radiobatterie, das den Batterieanschluss und die Spezifikationen für das V5-Robotersystem zeigt und veranschaulicht, wie die Batterie an das V5 Brain angeschlossen wird.

Stellen Sie sicher, dass das V5 Robot Brain mit einer V5-Batterie und einem V5-Radio verbunden ist.

Abbildung des Netzschalters des V5 Brain. Sie zeigt die Position und das Design des Netzschalters am V5 Brain, der für die Verbindung mit dem V5-System verwendet wird.

Schalten Sie das V5 Robot Brain ein, indem Sie den Netzschalter drücken.

Einstellungsoberfläche für die Verbindung mit V5 Brain, die Optionen und Konfigurationen für Benutzereinstellungen in einem übersichtlichen Layout anzeigt.

Wählen Sie „Einstellungen“ auf dem Bildschirm des V5 Robot Brain, um den Funktyp zu überprüfen. Damit die Verbindung erfolgreich hergestellt werden kann, muss der Funktyp auf Bluetooth eingestellt sein.

Diagramm der VEXnet-Funkverbindung zum VEX V5-Gehirn, das die Ports und die Einrichtung für eine ordnungsgemäße Integration in Robotikprojekte veranschaulicht.

Das Dialogfenster Einstellungen öffnet sich. Suchen Sie in der unteren linken Ecke nach dem Radiotyp. Wenn der Funktyp auf VEXnet eingestellt ist, schalten Sie ihn auf Bluetooth um, indem Sie auf den Bereich „Funktyp“ drücken.

Schaltfläche mit der Bezeichnung „OK“ zum Bestätigen von Änderungen im VEX V5 Brain-Verbindungsvorgang, die den letzten Schritt der Einrichtung darstellt.

Es erscheint eine Aufforderung, die Änderung des Funktyps zu bestätigen. Wählen Sie „OK“, um die Änderung zu bestätigen.

Bluetooth-Funktyp für das VEX V5-Robotiksystem, der das Design und die Verbindungsfunktionen des Geräts für die Integration mit dem V5 Brain veranschaulicht.

Stellen Sie sicher, dass der Radiotyp anzeigt, dass er jetzt über Bluetooth verbunden ist.

Diagramm, das die Radiodateneinstellungen auf einem VEX V5 Brain zeigt und veranschaulicht, wie das Brain zur Kommunikation mit einem Funkmodul verbunden wird.

Stellen Sie sicher, dass die Funkdaten auf „Ein“ eingestellt sind.

Screenshot der VEX V5-Einstellungsoberfläche, die Optionen für die Verbindung mit dem Brain zeigt, einschließlich Netzwerkeinstellungen und Geräteverwaltungsfunktionen.

Überprüfen Sie das Verbindungssymbol. Sobald der Radiotyp auf Bluetooth eingestellt ist und die Radiodaten aktiviert sind, wird auf dem Verbindungssymbol „BD“ angezeigt.

Dialogfenster „Einstellungen“ für V5, das Optionen für die Verbindung mit Brain anzeigt, einschließlich Konfigurationseinstellungen und Verbindungsstatusanzeigen.

Hinweis: Wenn der Funktyp auf VEXnet eingestellt ist, zeigt das Verbindungssymbol „V“ an.

Das VEXcode V5-Symbol stellt die Software dar, die zur Programmierung von VEX Robotics V5-Systemen verwendet wird und im Abschnitt „Connect to the Brain“ der V5-Kategoriebeschreibung enthalten ist.

Starten Sie VEXcode V5 auf Ihrem Gerät.

Bild, das den Verbindungsvorgang mit dem VEX V5 Brain zeigt und die notwendigen Komponenten und die Einrichtung zum Herstellen einer Verbindung zwischen dem Roboter und der Gehirneinheit veranschaulicht.

Beim Starten von VEXcode V5 werden Sie möglicherweise aufgefordert, die Bluetooth-Nutzung zu überprüfen. Wählen Sie „OK“.

Hinweis: Wenn Sie keine Aufforderung erhalten, Bluetooth zuzulassen, überprüfen Sie bitte die Bluetooth-Einstellungen auf Ihrem Gerät, um sicherzustellen, dass es aktiviert ist.

Symbol, das die Verbindung zum VEX V5 Brain darstellt und den Vorgang der Geräteverknüpfung zur Programmierung und Steuerung veranschaulicht.

Wählen Sie das „Gehirn“-Symbol in der Symbolleiste.

Diagramm, das veranschaulicht, wie das VEX V5 Brain an verschiedene Komponenten, einschließlich Motoren und Sensoren, angeschlossen wird, mit beschrifteten Anschlüssen zum klaren Verständnis im Kontext der V5-Robotik.

Eine Liste der verfügbaren V5 Robot Brains wird angezeigt. Wählen Sie den Namen des Gehirns aus, mit dem Sie eine Verbindung herstellen möchten.

Diagramm, das die Verbindung zum VEX V5 Brain veranschaulicht, mit beschrifteten Anschlüssen und Verbindungen für Sensoren und Motoren.

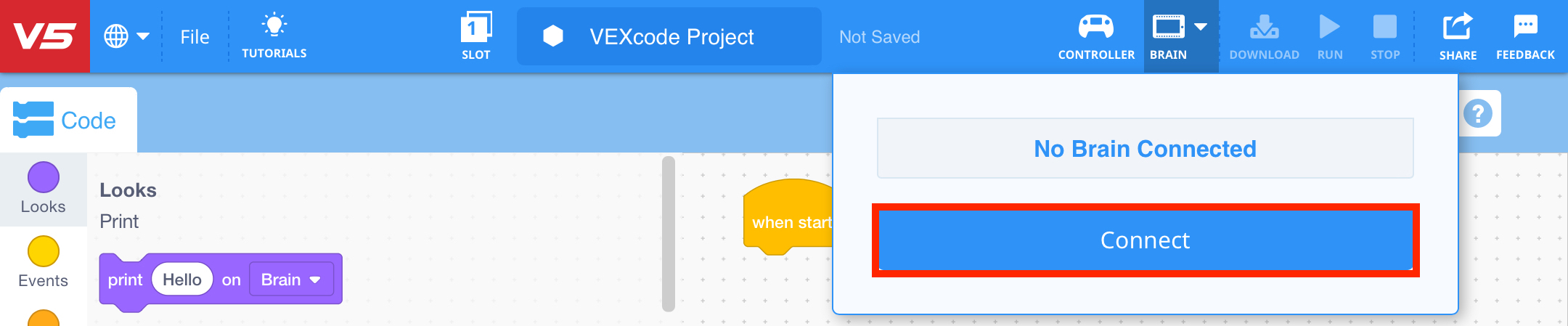

Sobald Sie ein Gehirn ausgewählt haben, wählen Sie „Verbinden“.

Abbildung, die zeigt, wie eine Verbindung zum VEX V5-Gehirn hergestellt wird, mit beschrifteten Anschlüssen und Verbindungen für verschiedene Komponenten in einem Roboter-Setup.

Sehen Sie sich den Funkverbindungscode an, der auf dem Brain-Bildschirm angezeigt wird.

Screenshot des Bildschirms „Radio Connection Code“ von VEX V5. Der Bildschirm zeigt Verbindungsoptionen und Einstellungen für die Verbindung mit dem Brain und veranschaulicht den Vorgang zum Herstellen einer Funkverbindung.

Geben Sie den Funkverbindungscode auf dem Bildschirm des V5 Brain ein und wählen Sie dann „Senden“.

Bild, das den Vorgang zum Senden eines Funkverbindungscodes für V5-Roboter zeigt und die Verbindungsschritte zur Gehirnkomponente illustriert.

Das Brain-Symbol wird orange und die Meldung „Verbinden mit:“ wird angezeigt, während das Brain eine Verbindung herstellt.

Diagramm, das den Verbindungsvorgang mit V5 Brain veranschaulicht und beschriftete Komponenten und Verbindungen zur Verdeutlichung des Einrichtungsvorgangs zeigt.

Sobald das Brain verbunden ist, wird das Symbol grün.

Abbildung eines grünen Robotergehirns, das Konnektivität und Funktionalität symbolisiert, bezogen auf die Kategoriebeschreibung V5 und den Abschnitt zur Verbindung mit dem Gehirn.

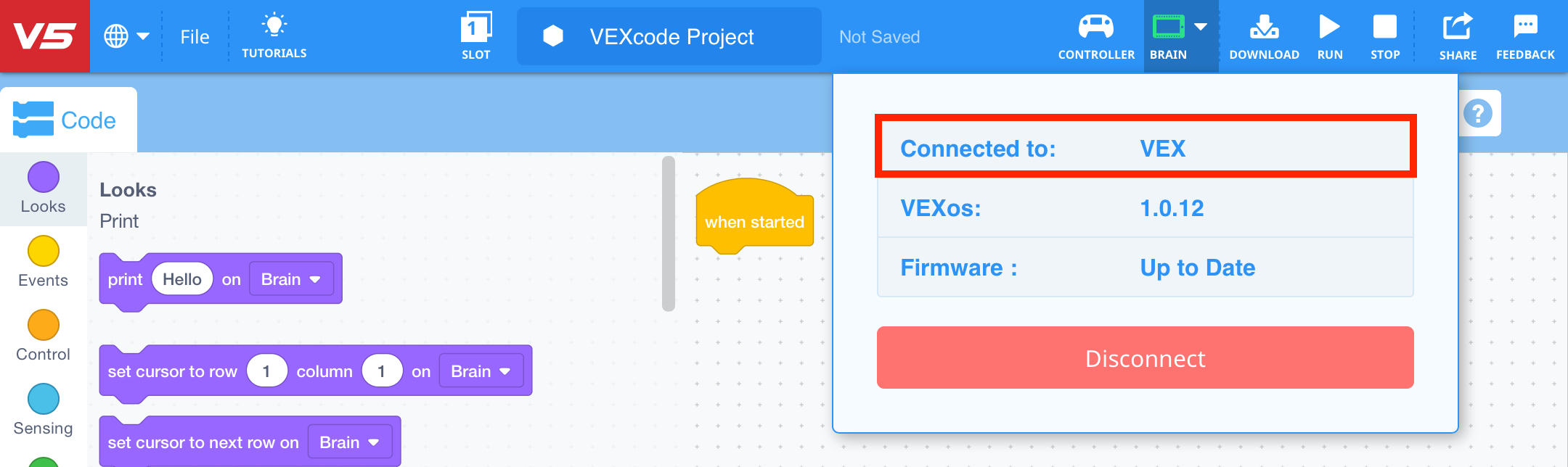

Die Meldung im Fenster lautet „Verbunden mit:“ und listet den Namen des V5 Brain auf, das mit dem Gerät verbunden ist.

Diagramm, das zeigt, wie VEX V5-Komponenten mit dem Gehirn verbunden werden, und das Anschlüsse und Verbindungen für die ordnungsgemäße Einrichtung veranschaulicht.

Hinweis: Das Verbindungssymbol zeigt „D“ in der oberen rechten Ecke des Brain-Bildschirms an, wenn das V5 Robot Brain mit dem Gerät verbunden ist.

Diagramm, das den Verbindungsprozess mit dem Gehirn im V5-System veranschaulicht und die wichtigsten Komponenten und ihre Beziehungen für eine effektive Einrichtung und Integration hervorhebt.

Um die Verbindung zu einem Brain zu trennen, wählen Sie „Trennen“.

Hinweis: Wenn Sie alle Schritte befolgt haben und die Verbindung immer noch nicht funktioniert, überprüfen Sie bitte die Bluetooth-Einstellungen auf Ihrem Gerät, um sicherzustellen, dass es eingeschaltet ist.

Hinweis für Wettbewerbsteams: Das Feldsteuerungssystem funktioniert nur mit dem VEXnet-Radio. Wenn das Funkgerät zu Programmierzwecken auf Bluetooth umgestellt wurde, muss es vor dem Wettkampf auf dem Feld wieder umgestellt werden.
