Verwendung der V5 Robot Brain-Benutzeroberfläche

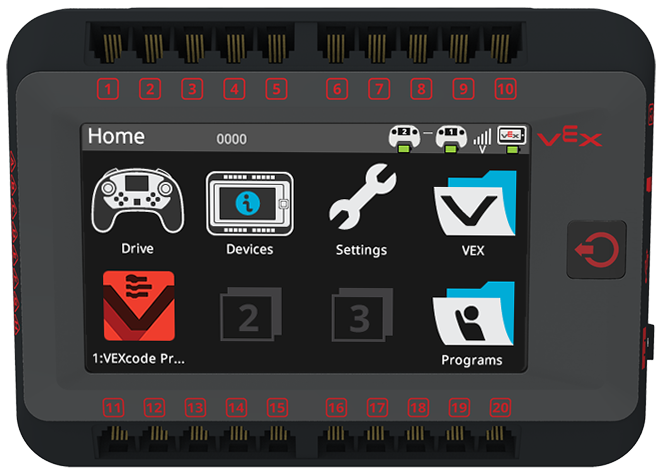

V5 Robot Brain – Benutzeroberfläche

Einfache Touchscreen-Benutzeroberflächen sind fast jedem bekannt und machen V5 zugänglicher. Das V5 Robot Brain verfügt über einen 4,25-Zoll-Vollfarb-Touchscreen mit 480 x 272 Pixeln.

Gehirn

Zu den Funktionen der Benutzeroberfläche gehören:

  • Wählen Sie eines von 8 Benutzerprogrammen aus und führen Sie es aus
  • Führen Sie integrierte VEX-Programme aus
  • Zugriff auf Programmverkabelungslisten
  • Zugriff auf Programmsteuerungen
  • Führen Sie Übungsspiele durch
  • Sprachen ändern
  • Wählen Sie Themen und Hintergrundbeleuchtung aus
  • Bildschirmrotation und vieles mehr ...

Benutzeroberfläche

Programmierer können auch den Touchscreen nutzen und Pixel, Linien, Rechtecke und Kreise zeichnen sowie Linienfarbe, -breite und -füllung steuern. Es sind mehrsprachige Schriftarten in verschiedenen Größen und in beliebigen Farben integriert. Benutzerprogramme greifen schnell und effizient auf den doppelt gepufferten internen Speicher zu, und das FPGA verarbeitet die Bildschirmaktualisierung mit unglaublichen 60 Hz.

Flexibilität ist in jedem Aspekt des V5 Robot Brain zu finden:

  • Intelligente Motoren
  • Intelligente Sensoren
  • Analoge Sensoren
  • Digitale Sensoren
  • microSD-Kartenerweiterung
  • On-Board-Diagnose
  • Geräteverdrahtungslisten
  • Controller-Karten
  • Automatische Verdrahtungsprüfung
  • Automatische Geräte-Firmware-Updates

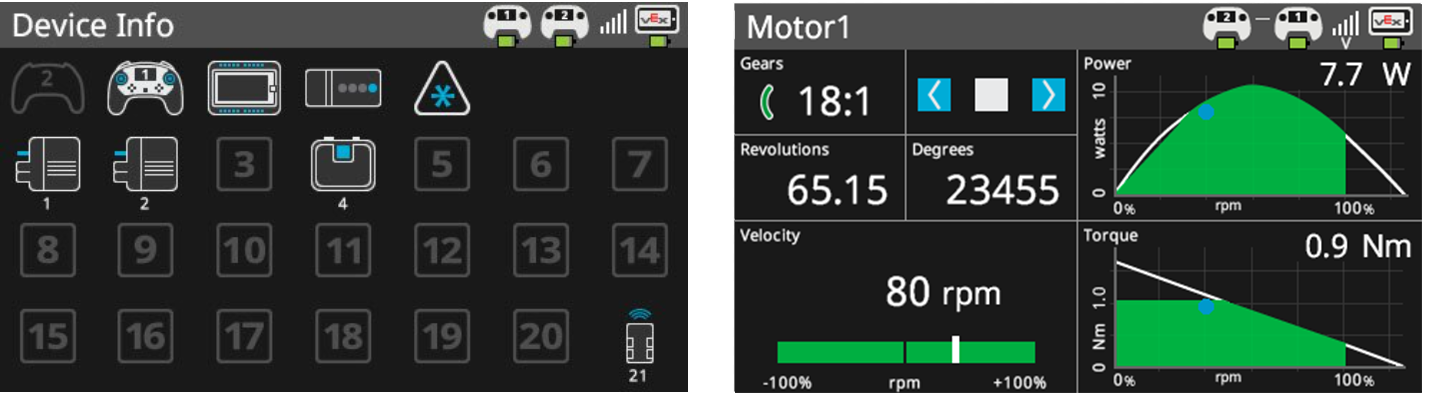

Geräteinfo und Motor

Dashboards sind eine der bemerkenswertesten Weiterentwicklungen von V5. Für jeden angeschlossenen Sensor und jedes angeschlossene Gerät gibt es ein integriertes Dashboard, von Schaltern und Potentiometern bis hin zu Motoren und der Batterie. Dashboards bieten eine unglaubliche Lehr- und Diagnosefunktion, sodass Sie in Echtzeit sehen können, was der Sensor tatsächlich tut und wie die Daten für diese Aktion aussehen.
