Die Zusammenstellung Ihrer eigenen V5-Smart-Kabel in individueller Länge bietet ein hohes Maß an Flexibilität bei der Platzierung von Sensoren und/oder Motoren und ermöglicht außerdem ein effizientes Kabelmanagement.

Benötigte Materialien

Zu den erforderlichen Materialien für die Montage von V5-Smart-Kabeln in Sonderlängen gehören:

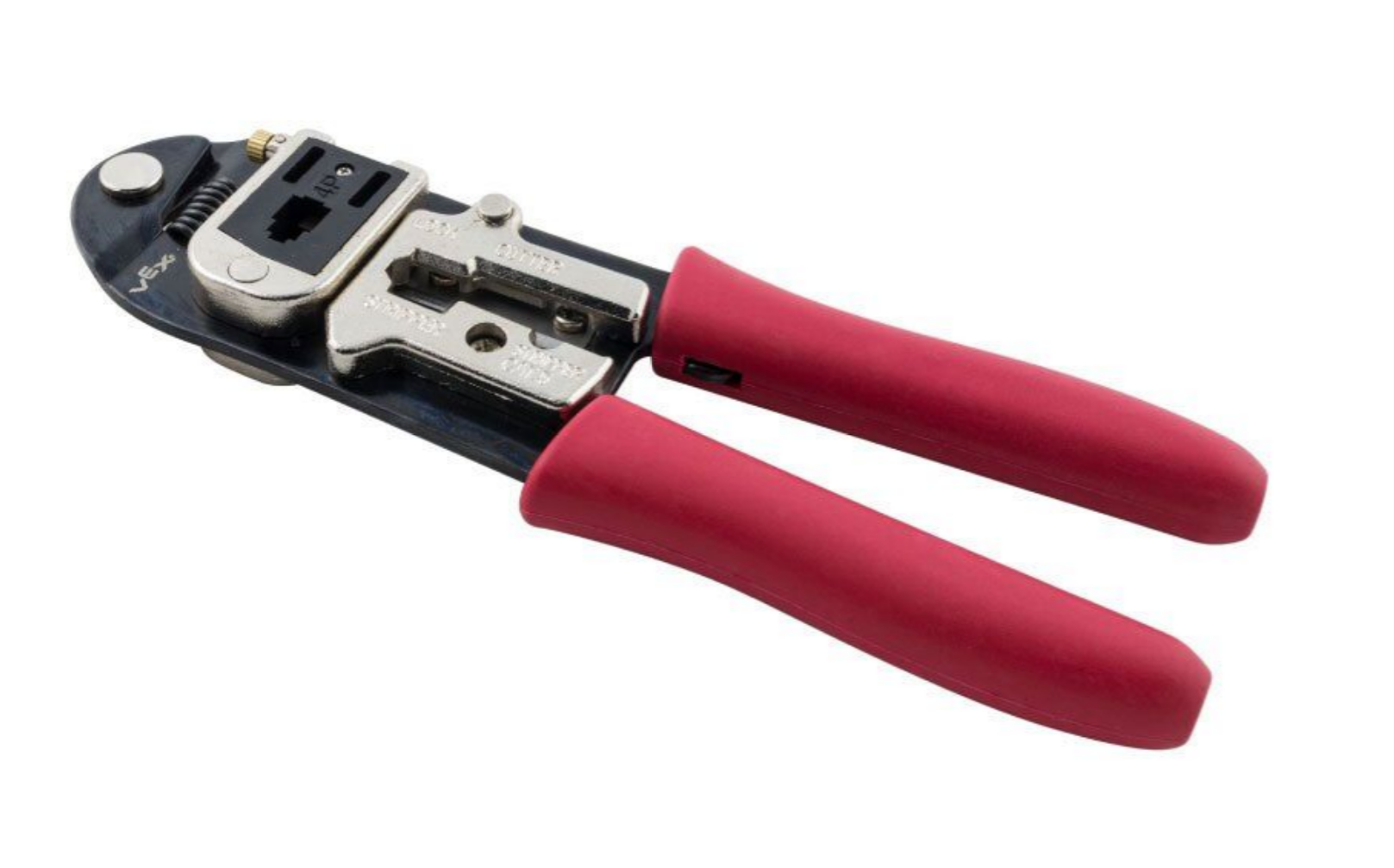

V5 Smart Cable Crimping Tool-Teil.

V5 Smart Kabel-Crimpzange (276-5773)

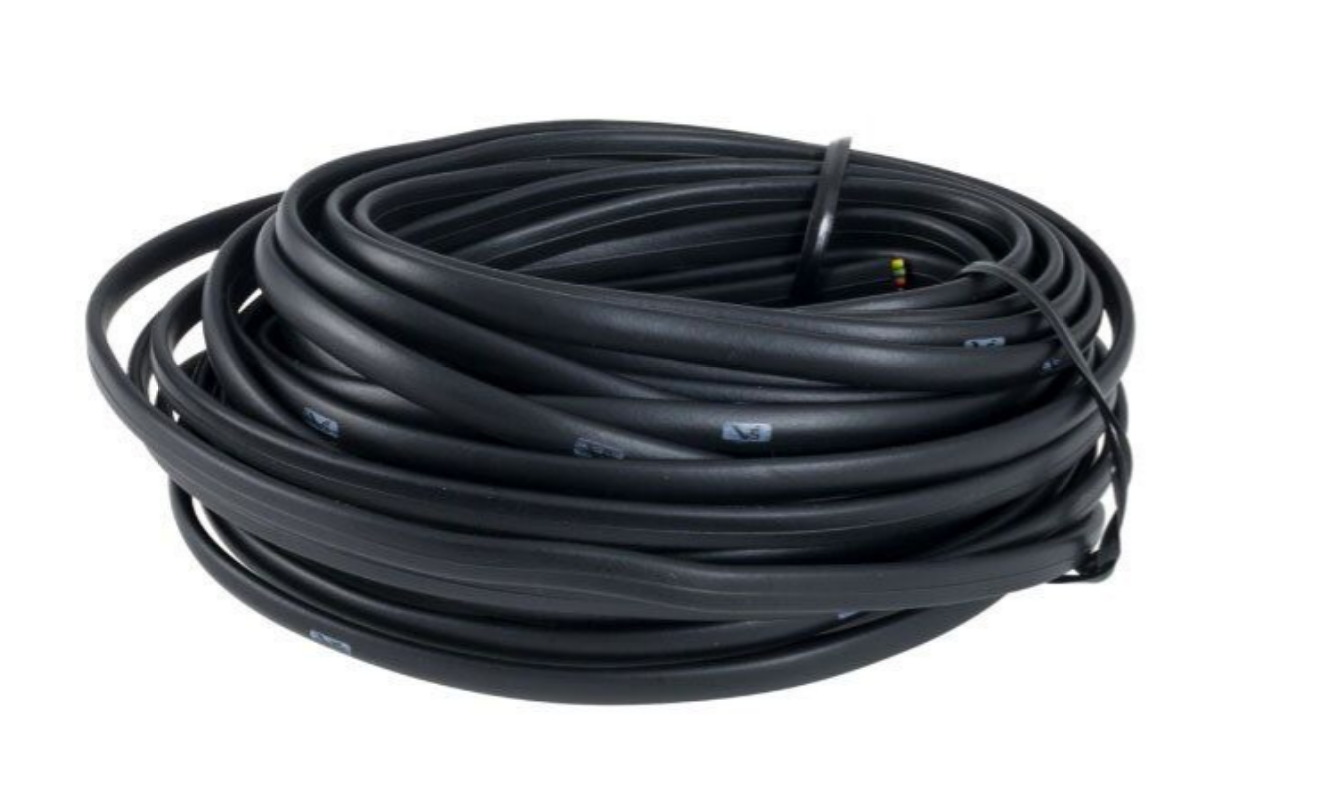

V5 Smart Cable Lagerware.

V5 Smart Cable Stock (276-5774)

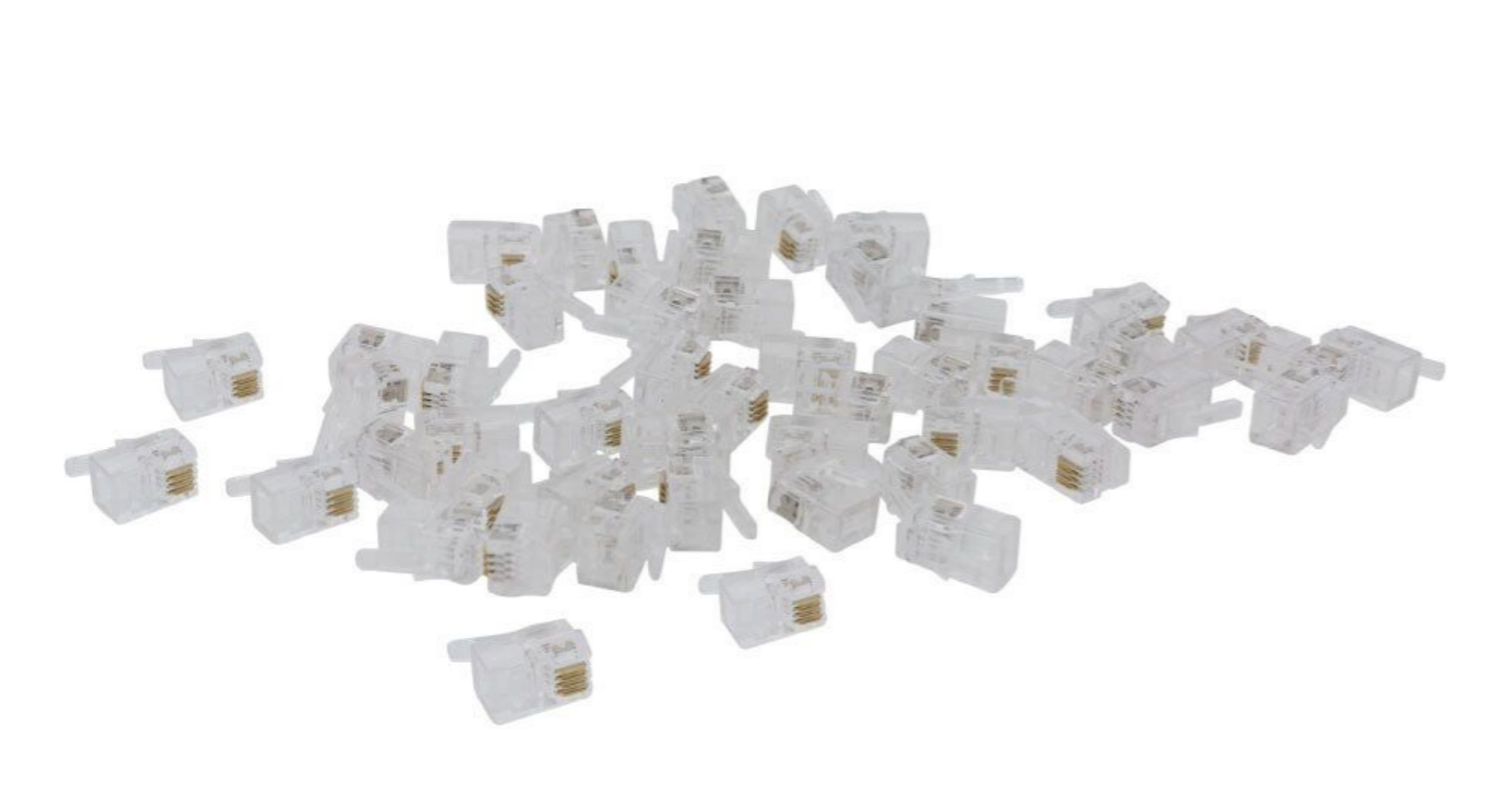

V5 Smart Cable Connector-Teile.

V5-Smart-Kabelanschlüsse (276-5775)

Cartoon-Symbol eines Markers.

Ein Marker oder ein anderes Schreibgerät, mit dem die Schnittstelle am Kabel markiert wird.

Hinweis: Einige Zeichenfolgen sind nützlich, aber nicht erforderlich.

Messen und Zuschneiden des V5 Smart Cable

Zur Messung des Abstands zwischen den beiden Smart Ports wird eine Schnur verwendet, da die Handhabung einer Schnur einfacher ist als die eines Kabels.

Verlegen Sie das V5 Smart Cable zwischen dem Smart Port am V5 Brain und einem Smart Port an einem Gerät.

Das Kabel ist möglicherweise steif und schwierig zu verlegen. Wenn ja, besteht die Möglichkeit darin, den Abstand zwischen den beiden Smart Ports mit einem Stück Schnur zu messen.

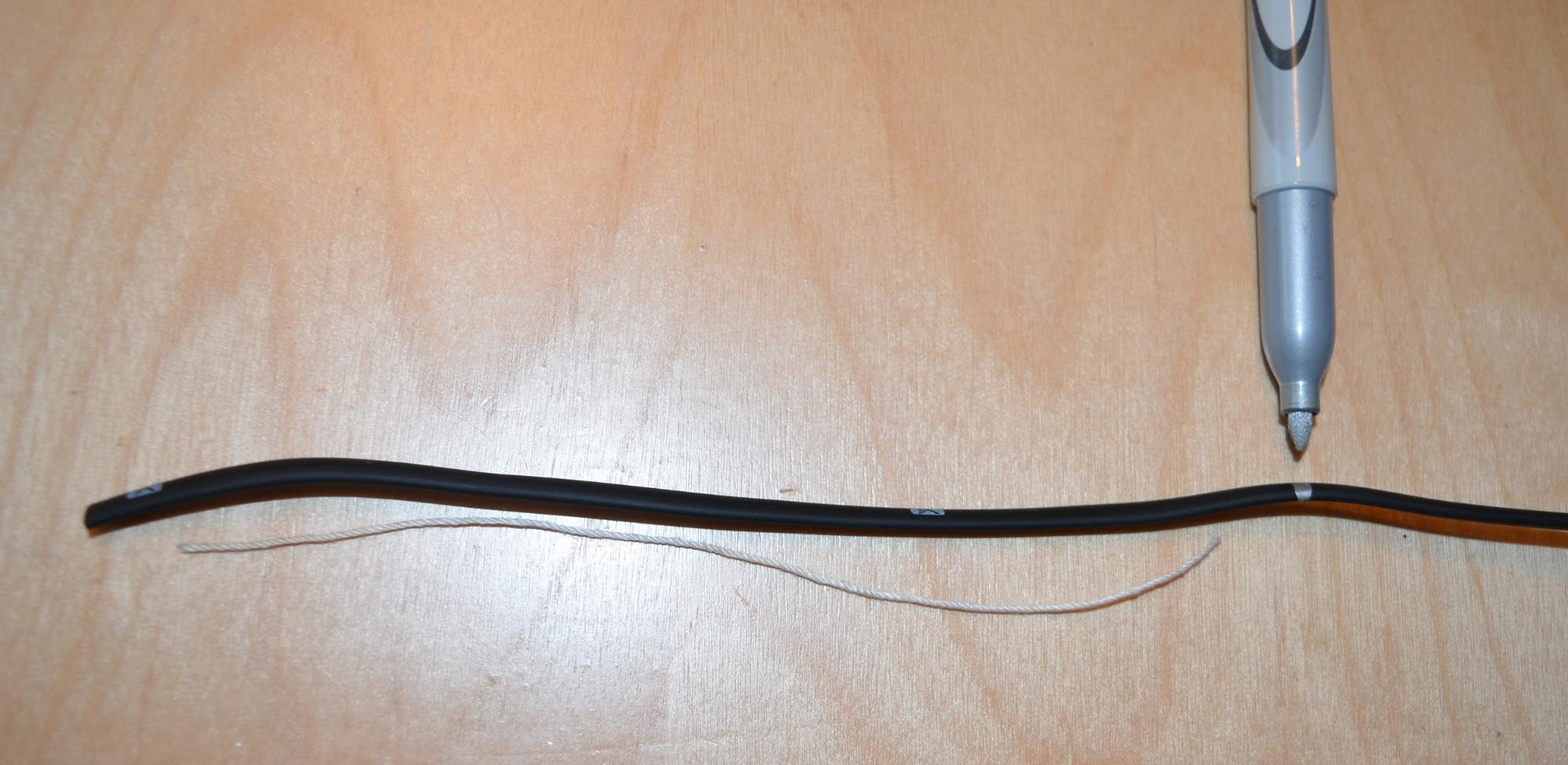

Ein abgeschnittenes Stück Schnur wird neben ein Stück Kabel gelegt, und mit einem Stift wird die Länge der Schnur auf das Kabel übertragen. Auf beiden Seiten wurde ein Abstand von etwa einem halben Zoll gelassen, um Platz für die Anschlüsse zu schaffen.

Nachdem Sie die Länge des Kabels gemessen haben, lassen Sie an jedem Ende etwas Platz für die Anschlüsse. Markieren Sie dann mit dem Marker oder einem anderen Schreibgerät die Stelle auf dem Kabel, an der es geschnitten werden soll.

Eine andere Möglichkeit besteht darin, ein Stück Schnur auf die gewünschte Länge des Kabels zuzuschneiden. Platzieren Sie dann die Schnur neben dem Kabel, um den Abstand zu messen, und lassen Sie an jedem Ende etwas übrig für die Anschlüsse, bevor Sie die Schnittstelle markieren.

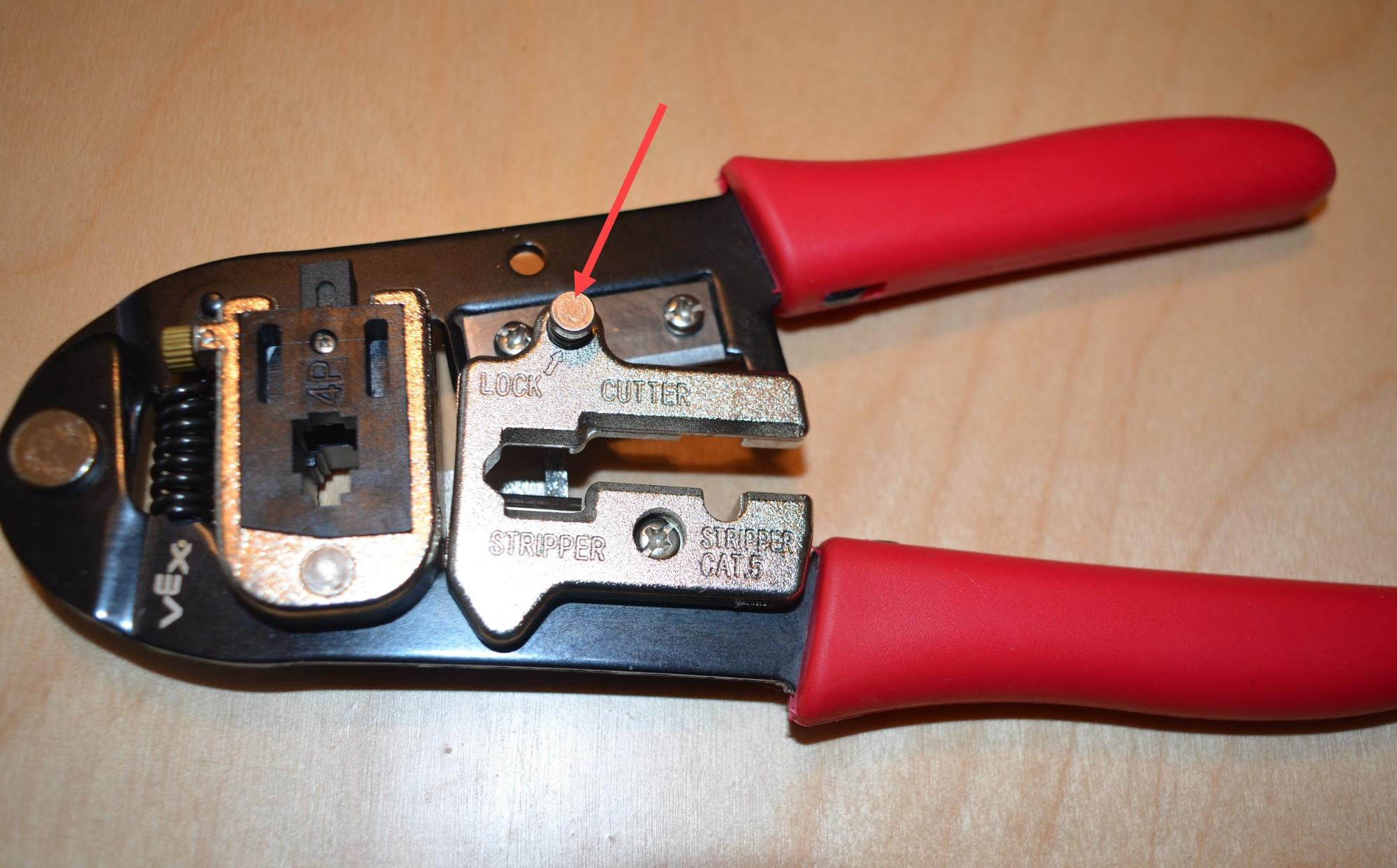

Das V5 Smart Cable Crimping Tool ist abgebildet, wobei der Verriegelungsstift hervorgehoben ist.

Wenn Ihr Crimpwerkzeug verriegelt ist, drücken Sie die Griffe zusammen oder ziehen Sie den Sicherungsstift nach oben.

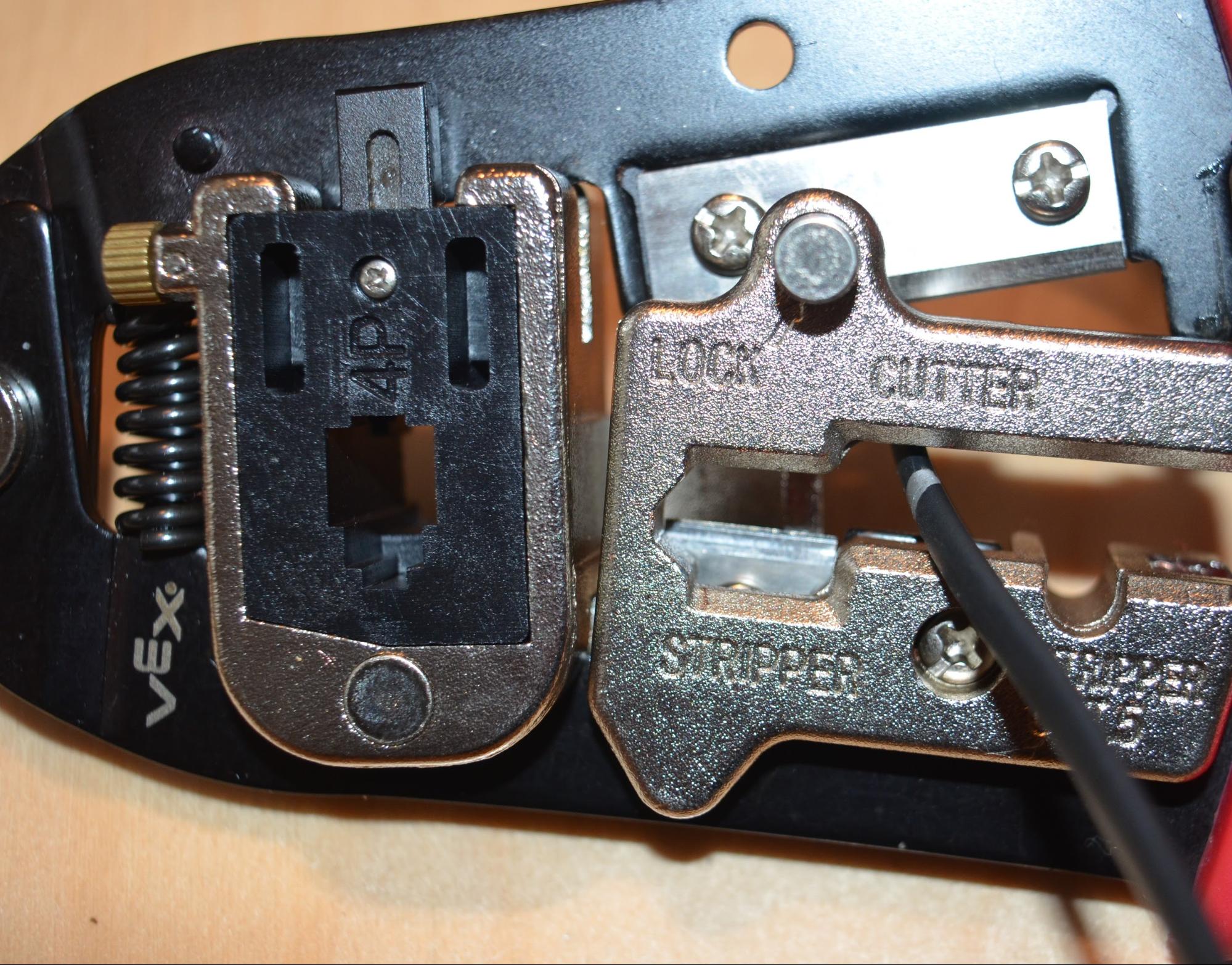

Das V5-Kabel wird bis zur markierten Kabellänge in den Schneidbereich der Crimpzange eingeführt. Sobald das Kabel an seinem Platz ist, können die Griffe zusammengedrückt werden, um das Kabel durchzuschneiden.

Führen Sie das Kabel in der gewünschten Länge in den Schneidabschnitt des Werkzeugs ein und richten Sie das Kabel so aus, dass der Schnitt rechtwinklig verläuft. Drücken Sie die Griffe zusammen, bis das Kabel vollständig durchgeschnitten ist.

Entfernen Sie die Enden des schwarzen Gehäuses vom V5 Smart Cable

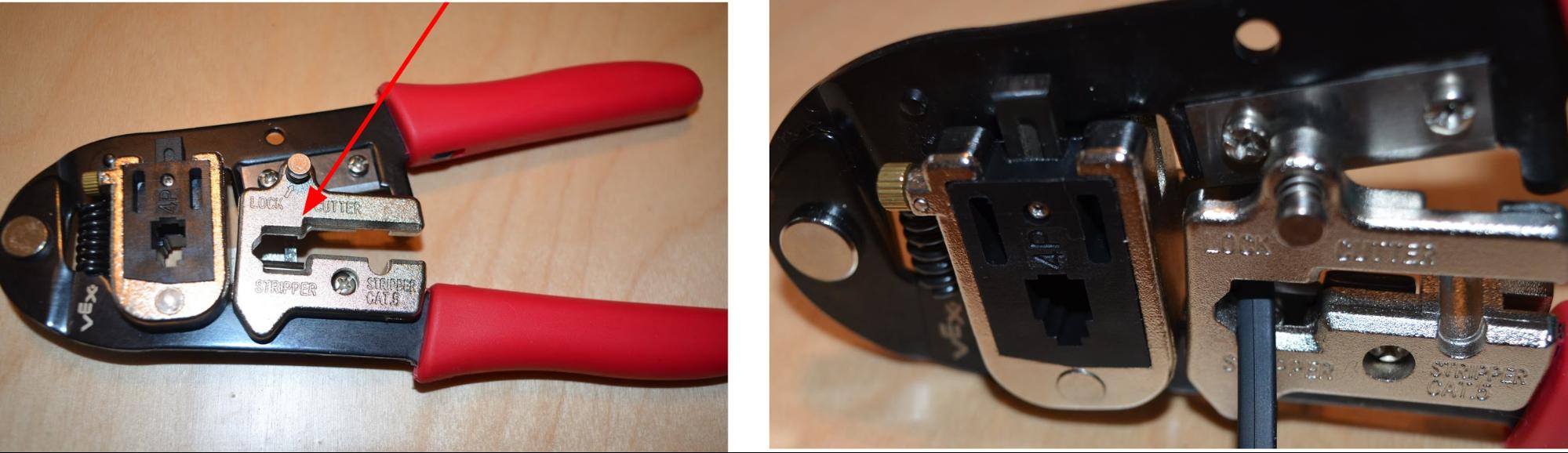

Zwei Bilder nebeneinander. Links ist der Abisolierteil des Crimpwerkzeugs zu sehen, ein Pfeil markiert dessen Position. Rechts ist ein Ende eines Kabels zu sehen, das in den Abisolierteil der Crimpzange eingeführt wurde. Sobald das Kabel an seinem Platz ist, können die Griffe zusammengedrückt werden, um das Kabelende abzuisolieren.

Führen Sie ein Ende des Kabels in den Abisolierteil des Werkzeugs ein. Stellen Sie sicher, dass Sie das Kabel auf der richtigen Seite der Crimpzange einführen.

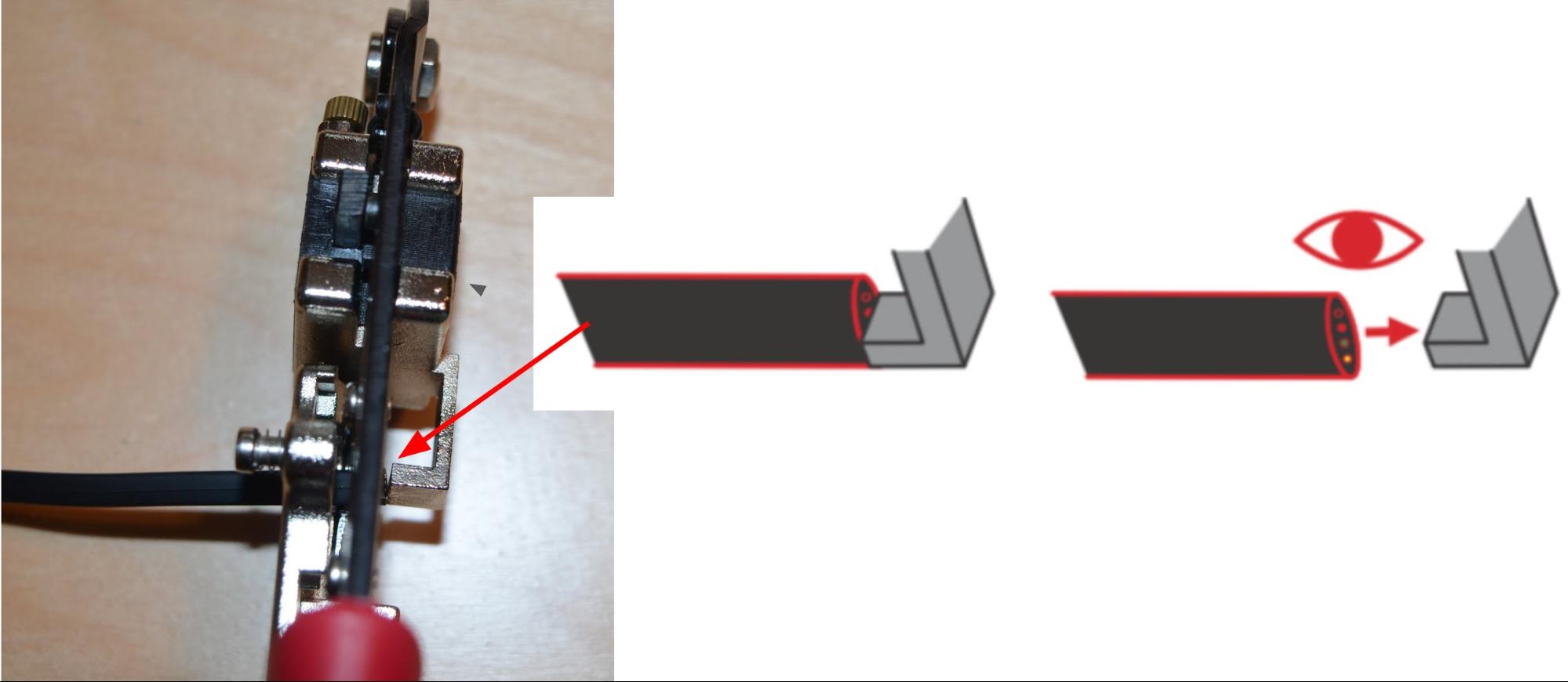

Draufsicht auf das Abisolieren eines Kabelendes mit dem Crimpwerkzeug zur besseren Veranschaulichung des Aufbaus. Das Ende des Kabels schließt bündig mit dem Tiefenmesser an der Rückseite des Werkzeugs ab und berührt diesen. Eine Abbildung verdeutlicht, dass der Benutzer besonders darauf achten sollte, dass das Kabel bündig mit dem Ende des Tiefenmessers abschließt.

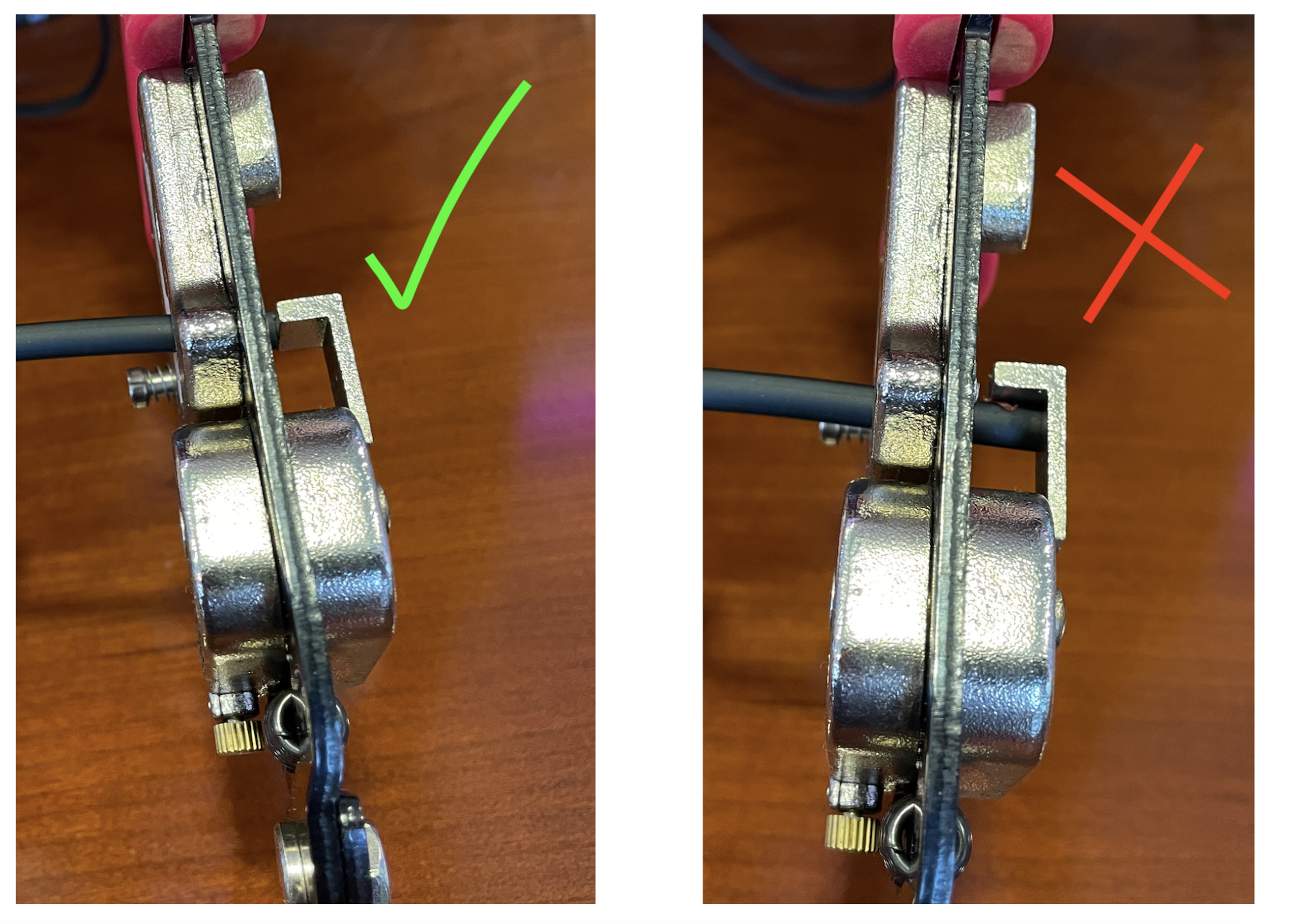

Zwei Ansichten von oben, die zeigen, wie ein Ende eines Kabels mit der Crimpzange abisoliert wird. Links befindet sich ein Häkchen, das anzeigt, dass das Kabel bündig mit dem Ende des Tiefenmessers abschließt und nicht ganz zurückgeschoben ist. Rechts befindet sich ein X, das anzeigt, dass das Kabel über das Ende des Tiefenmessers hinausgeschoben wurde.

Richten Sie das Kabel so aus, dass es bündig mit dem Ende des Tiefenmessers auf der Rückseite des Werkzeugs abschließt.

Sie das Kabel ganz nach hinten. Achten Sie darauf, am Stopfen anzuhalten, da Sie sonst zu viel Hülle abstreifen.

Sobald das Kabel eingeführt ist und am Stopper anliegt, drücken Sie die Griffe des Werkzeugs zusammen.

Es kann hilfreich sein, mit dem Kabel zu wackeln, während die Griffe gedrückt werden. Dies hilft dabei, das schwarze Gehäuse zu lösen.

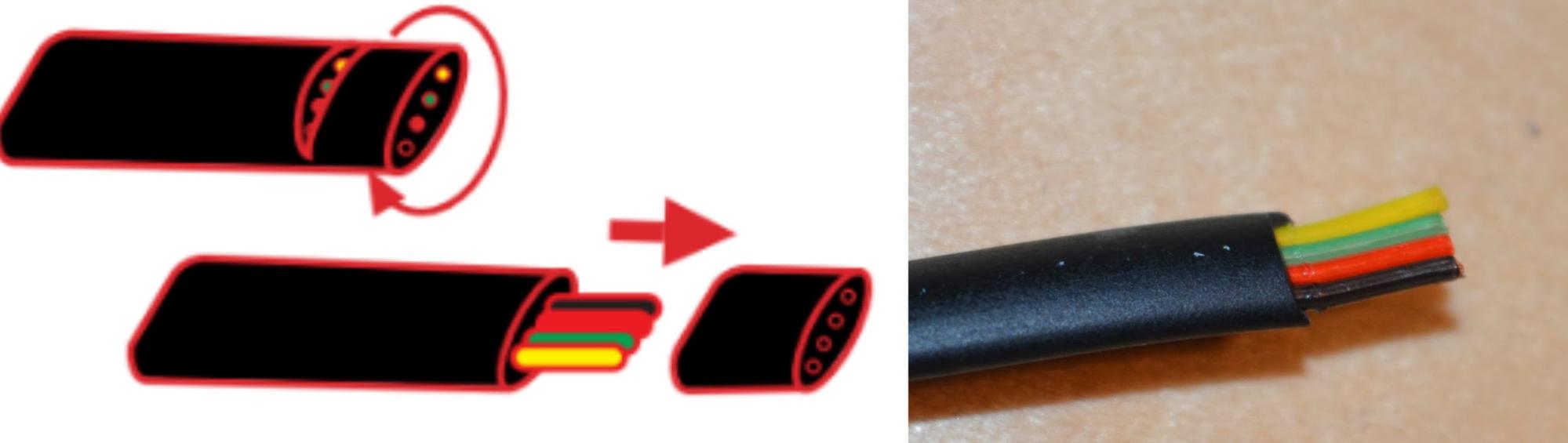

Die Abbildung zeigt ein Kabel, dessen Ende fast vollständig abisoliert ist, und einen Pfeil, der anzeigt, dass die abisolierte Ummantelung abgezogen werden kann. Das rechte Bild zeigt ein Kabel, dessen eines Ende ordnungsgemäß abisoliert ist.

Bewegen Sie das äußere schwarze Gehäuse vorsichtig hin und her, bis es sich löst und entfernt werden kann.

Achten Sie darauf, dass Sie beim Entfernen des schwarzen Gehäuses die inneren Kabel weiter herausziehen.

Wiederholen Sie die beiden vorherigen Schritte für die andere Seite des Kabels.

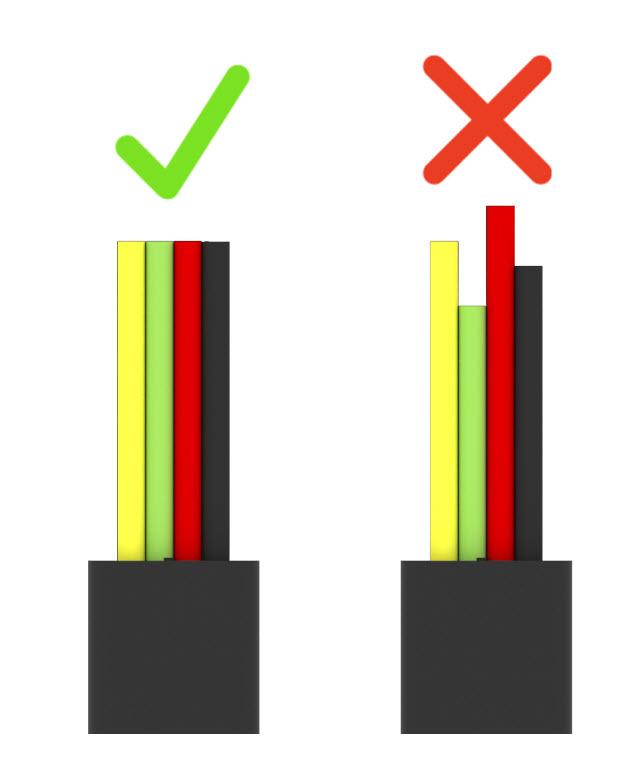

Diagramm, das zeigt, dass ein korrekt abisoliertes Kabel farbige Drähte gleicher Länge hat, während ein falsch abisoliertes Kabel Drähte ungleicher Farblänge aufweist.

Nachdem beide Seiten des Kabels abgeschnitten wurden, stellen Sie sicher, dass alle farbigen Drähte bündig sind.

Richtige Ausrichtung der Anschlüsse

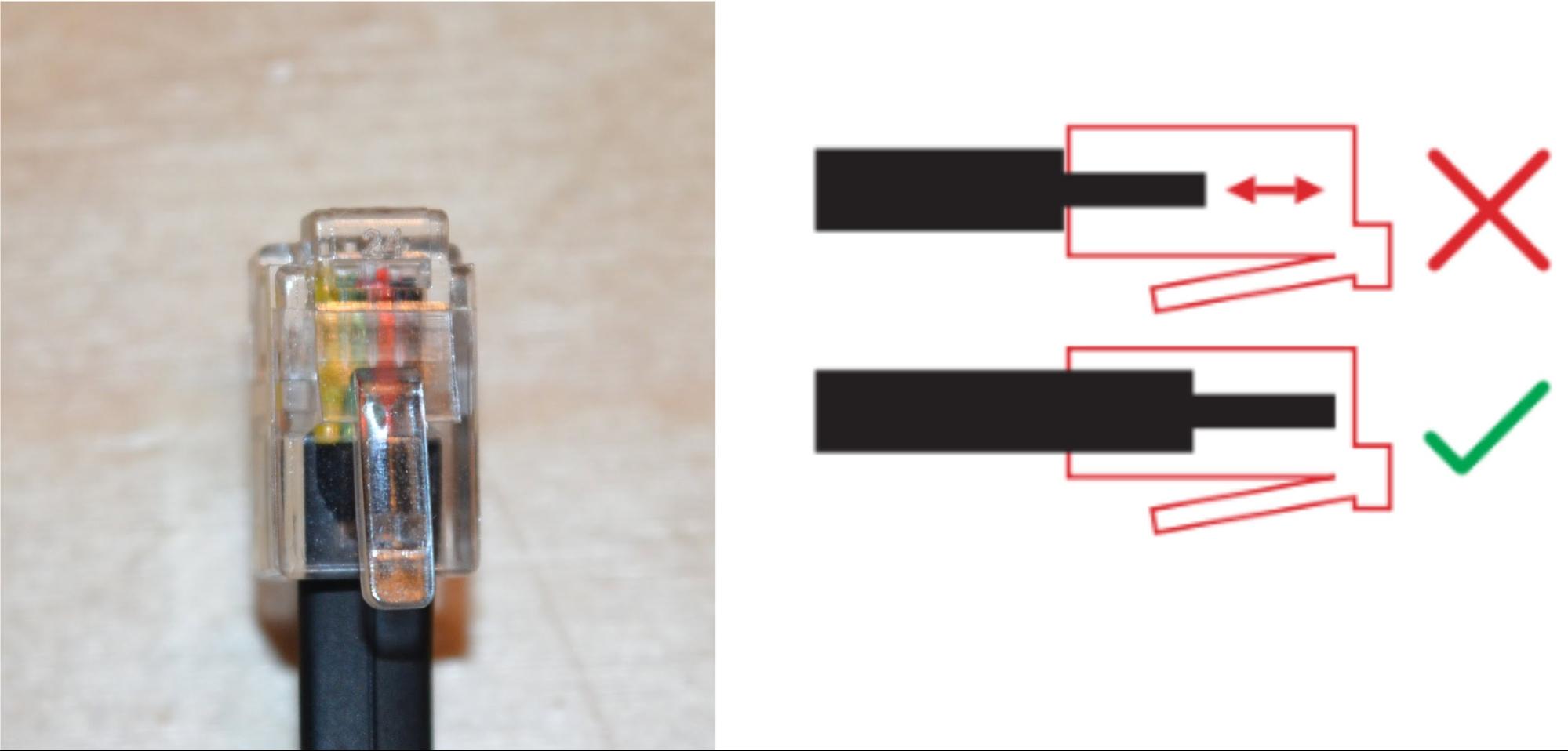

Nahaufnahme eines Kabelsteckers am Ende eines abisolierten Kabels. Das Diagramm auf der rechten Seite zeigt, dass bei einem falsch angeschlossenen Kabelstecker ein Spalt zwischen den farbigen Drähten und dem Ende des Steckers besteht, während bei einem korrekt angeschlossenen Kabelstecker die farbigen Drähte bündig mit dem Ende des Steckers abschließen.

Stecken Sie ein Ende des Kabels vollständig in den Kabelanschluss. Stellen Sie sicher, dass alle vier Drähte (gelb, grün, rot und schwarz) bis zum Ende des Steckers reichen.

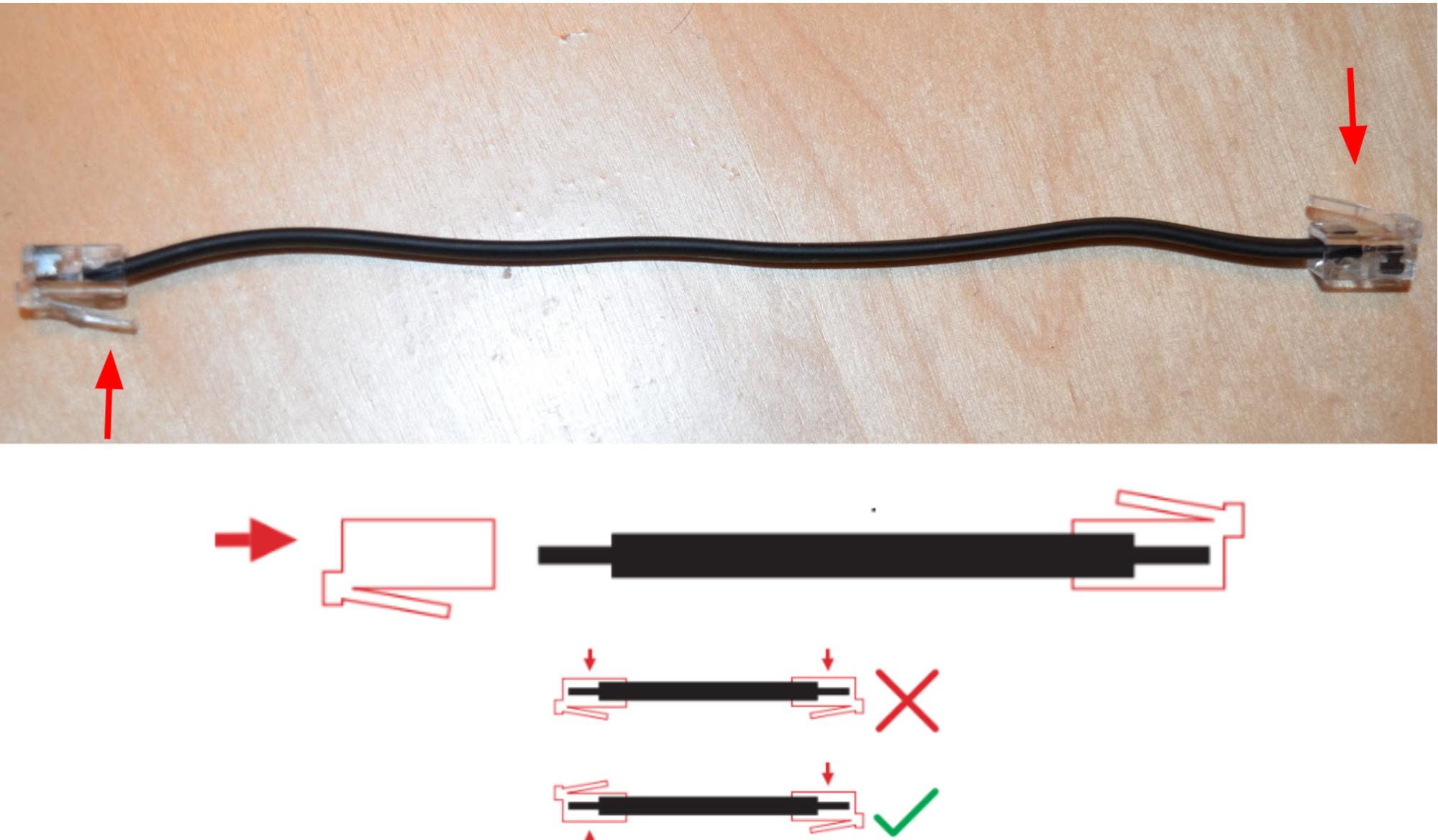

Ein Kabel mit einem Kabelstecker an jedem Ende wird auf einen Tisch gelegt. Das Kabel ist gerade verlegt und nicht verdreht, und die Kabelverbinder zeigen in entgegengesetzte Richtungen. Das untenstehende Diagramm zeigt, dass bei einem korrekten Kabel die Kabelstecker einander gegenüberliegen, während bei einem falschen Kabel die Kabelstecker in die gleiche Richtung zeigen.

Drehen Sie das Kabel um 180 Grad und stecken Sie die vier Drähte auf der anderen Seite des Kabels vollständig in einen anderen Kabelanschluss.

Stellen Sie sicher, dass die Verriegelungslaschen so ausgerichtet sind, dass sie sich auf Seiten des Kabels befinden.

Nahaufnahme beider Kabelenden, um zu verdeutlichen, dass die Kabelstecker einander entgegengesetzt ausgerichtet sind.

Indem Sie die Verriegelungslaschen so ausrichten, dass sie sich auf gegenüberliegenden Seiten des Kabels befinden, wird sichergestellt, dass die Reihenfolge der Farben der Drähte an beiden Enden von links nach rechts gleich ist.

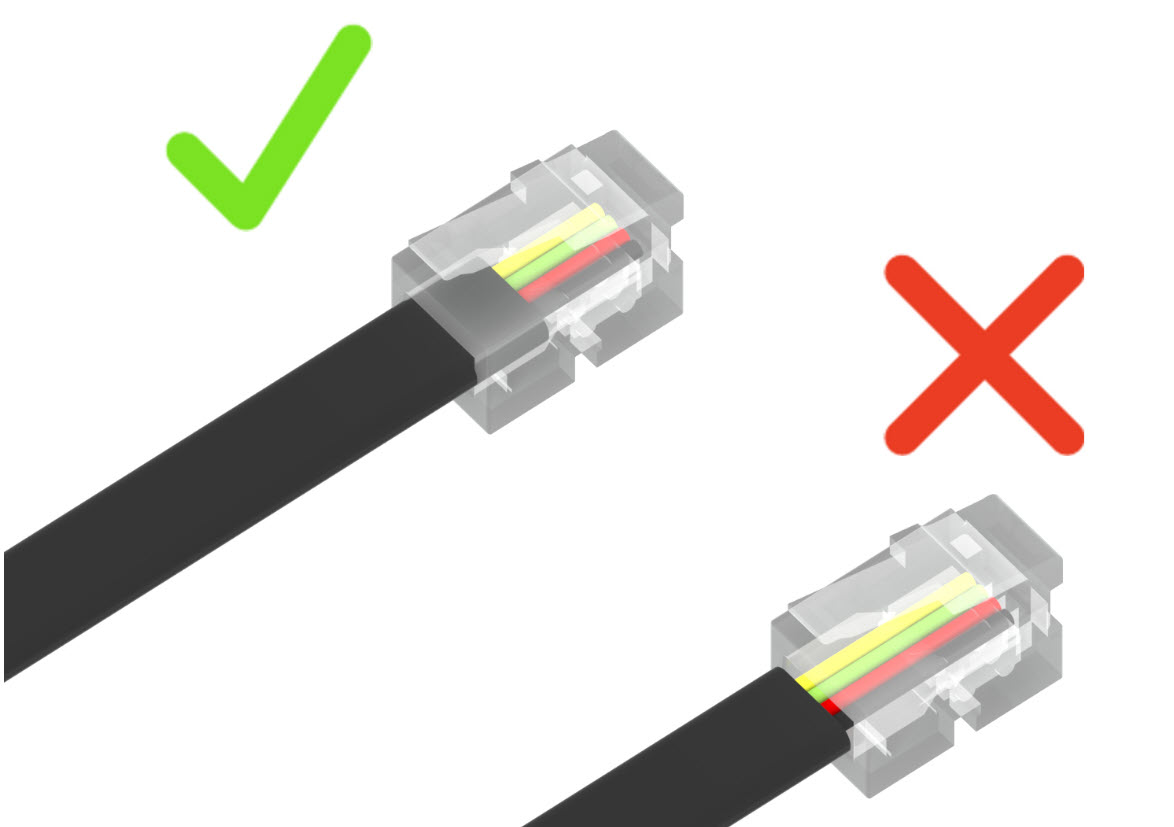

Die Abbildung zeigt ein korrekt abisoliertes Kabel, bei dem ein Teil der Kabelummantelung in den Kabelstecker eingeführt ist. Ein falsch abisolierter Kabelabschnitt wird ebenfalls gezeigt, bei dem zu viel Isolierung entfernt wurde, sodass sich keine Isolierung mehr im Inneren des Kabelsteckers befindet.

Stellen Sie sicher, dass das schwarze Gehäuse in den durchsichtigen Anschluss eingesteckt ist. Die farbigen Drähte sollten nicht freiliegen.

Crimpen und Überprüfen der Verbindung

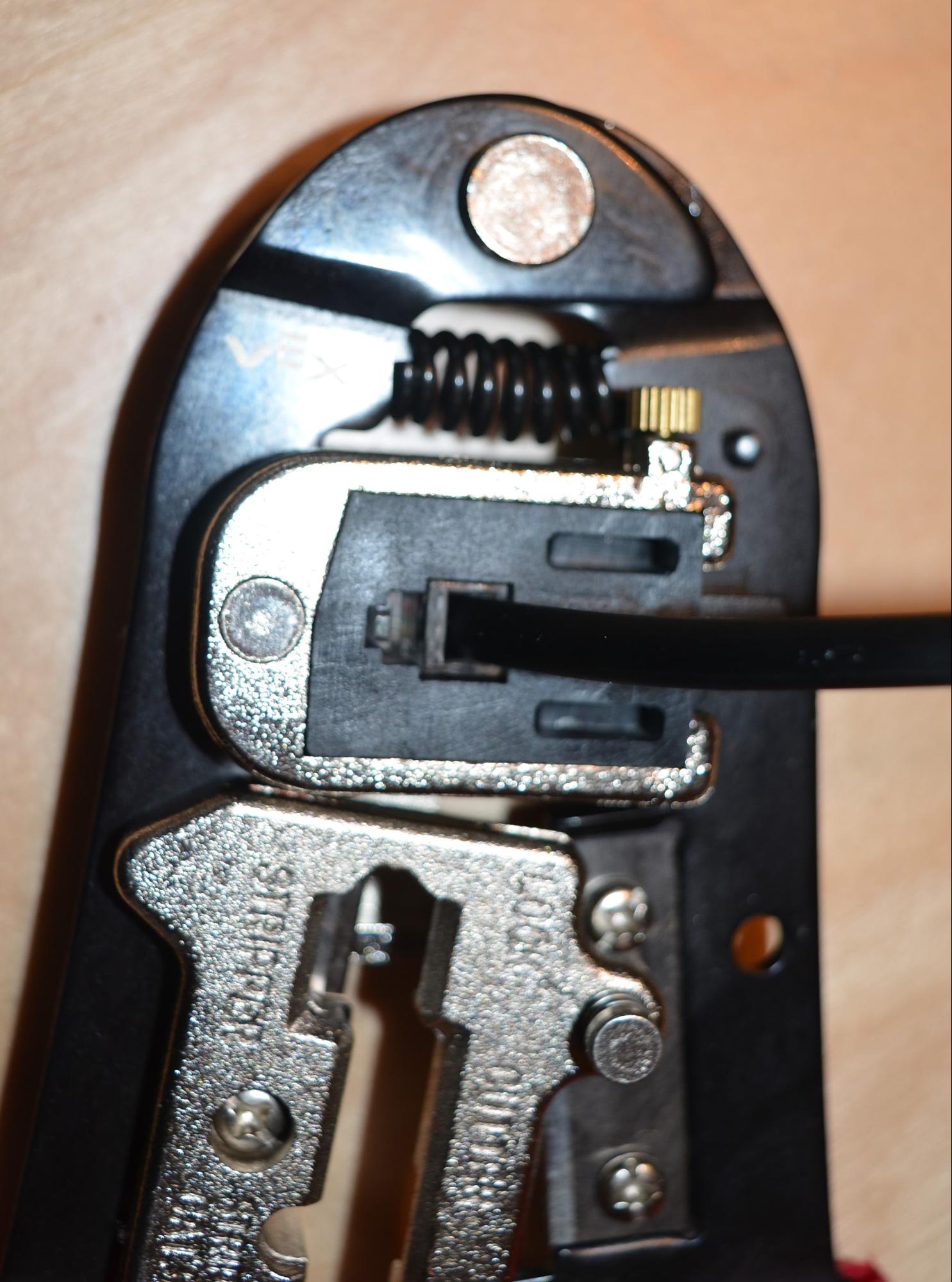

Draufsicht auf einen Kabelverbinder, der in den Crimpbereich des Crimpwerkzeugs eingesetzt ist.

Platzieren Sie den Kabelstecker im Crimpbereich des Werkzeugs. Drücken Sie die Griffe sehr fest zusammen, bis sie sich nicht mehr bewegen lassen.

Sie sollten spüren können, wie die Metallstifte des Steckers im Kabel sitzen. Wiederholen Sie den Vorgang nun mit dem Stecker am anderen Ende des Kabels.

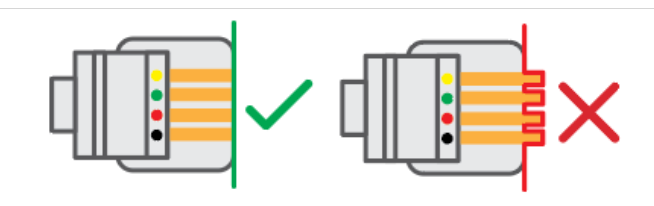

Schema eines korrekt gecrimpten Kabelverbinders mit bündig gecrimpten Stiften. Rechts ist ein Diagramm eines falsch gecrimpten Kabelsteckers abgebildet, dessen Stifte nicht bündig abschließen und dadurch jeden angeschlossenen Smart Port beschädigen.

Nach dem Crimpen der Steckverbinder ist es wichtig, den Steckverbinder zu überprüfen, um sicherzustellen, dass die Zinken bündig abgecrimpt sind.

Dies ist sehr wichtig. Wenn die Zinken und nicht bündig sind, beschädigt Ihr neues Smart Cable jeden Smart Port, an den es angeschlossen ist.

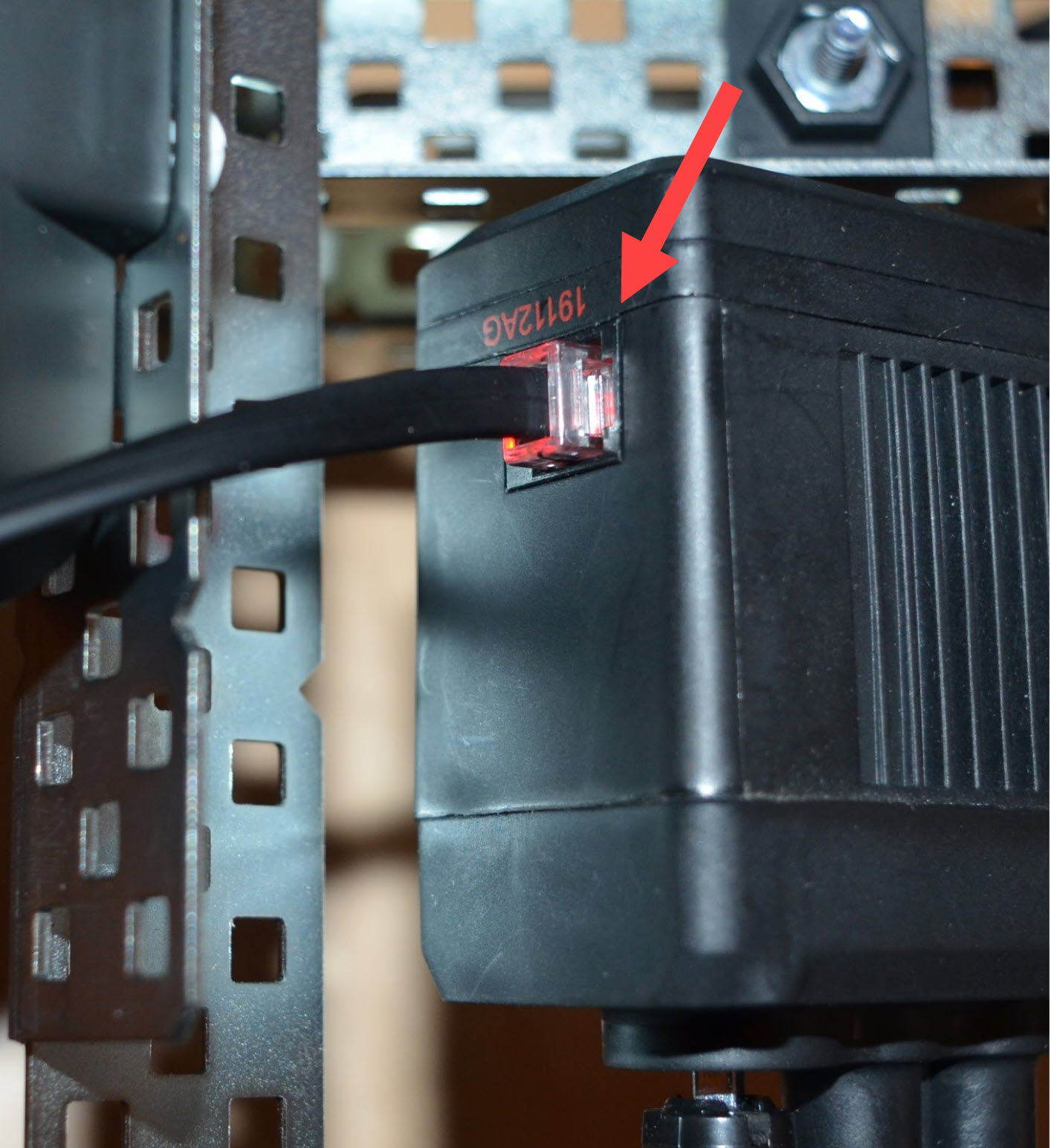

Der Kabelstecker wird in den Smart Port eines V5 Smart Motors gesteckt, um diesen mit einem V5 Robot Brain zu verbinden. Die Kontrollleuchte des Smart Ports leuchtet rot, was darauf hinweist, dass die Verbindung erfolgreich hergestellt wurde.

Wenn Sie mit dem Crimpen und Überprüfen Ihres Kabels fertig sind, prüfen Sie, ob die Verbindung gut ist.

Stecken Sie eine Seite Ihres neuen V5 Smart-Kabels in individueller Länge in den Smart Port eines V5 Robot Brain und die andere Seite in einen V5 Smart Motor.

Schalten Sie Ihr V5 Robot Brain ein. Wenn der V5 Smart Motor Smart Port rot leuchtet, ist die Verbindung gut.

Sobald Sie sicher sind, dass die Verbindung des neuen Kabels gut ist, kann das Kabel mit jedem V5 Smart Motor oder einem anderen V5-Gerät verwendet werden.
