Anzeigen des V5-Motor-Dashboards – VEX-Bibliothek

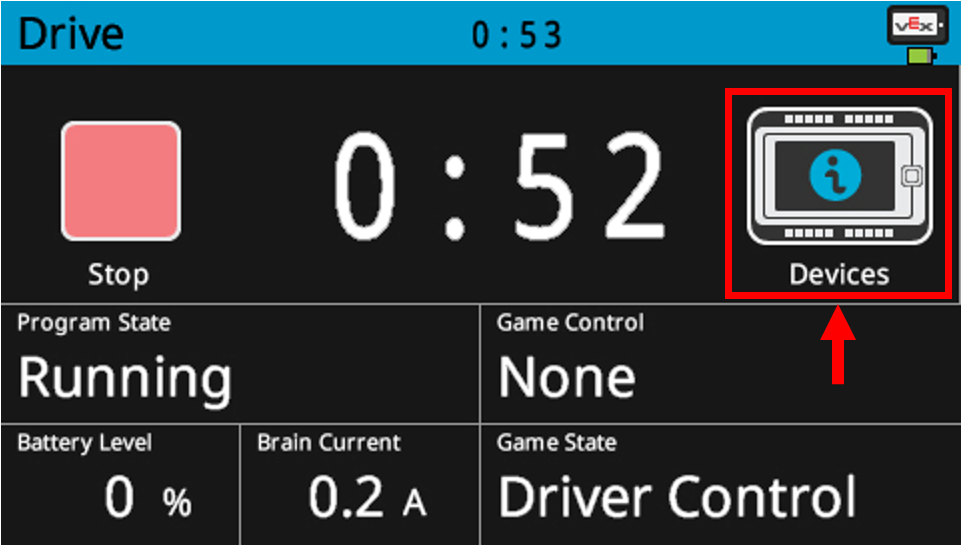

Der Bildschirm „Hirn“ wird während der Programmausführung angezeigt. Im Menü gibt es eine Option „Geräte“, die hervorgehoben ist.

Klicken Sie auf Geräte, während ein Programm ausgeführt wird

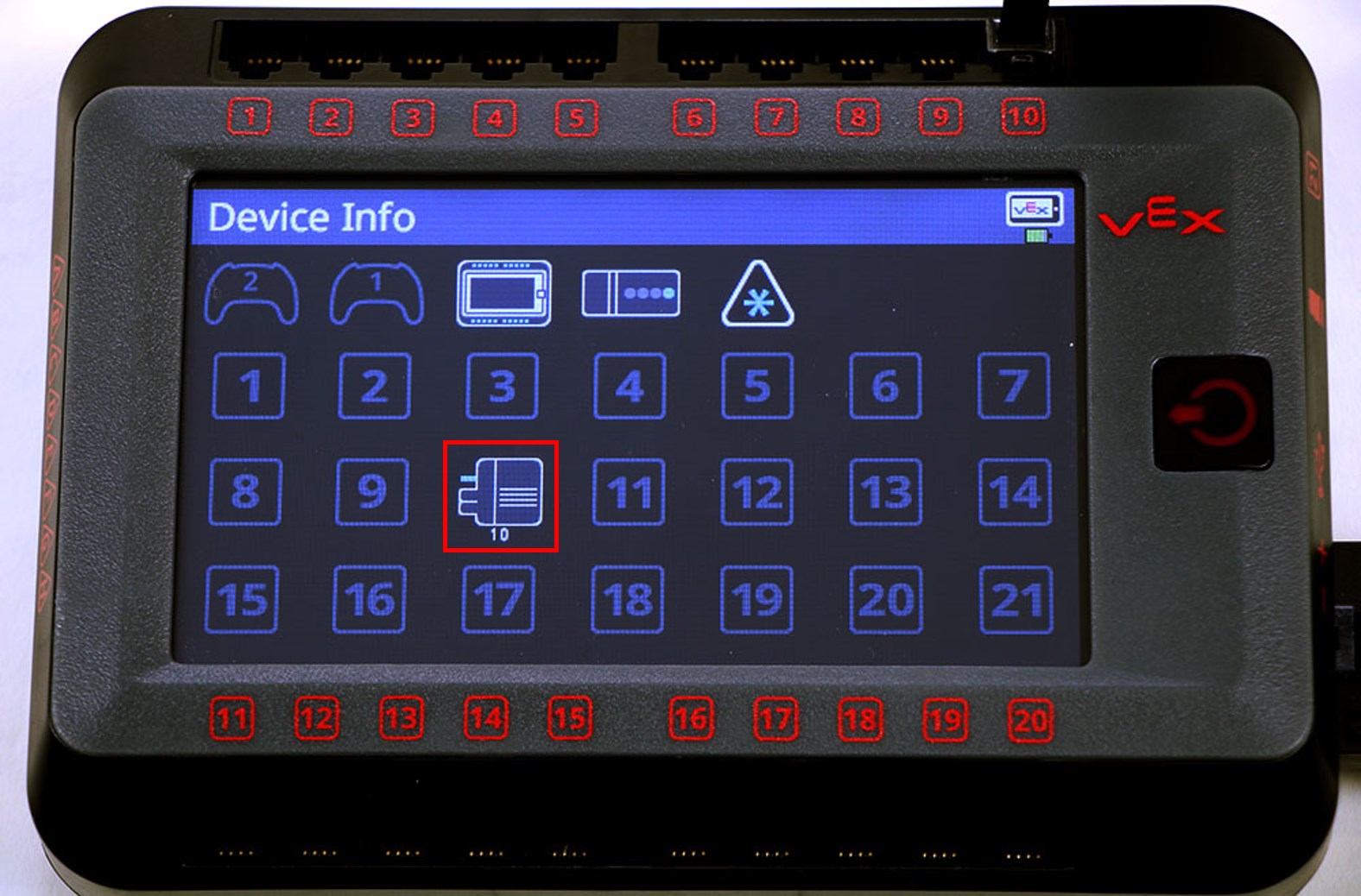

Der Brain-Bildschirm wird im Menü „Geräteinfo“ angezeigt, das eine Liste aller Smart Ports des Brain und der angeschlossenen Geräte enthält. Das Symbol „Smart Motor“ im Menü „Geräteinfo“ ist hervorgehoben, um anzuzeigen, dass es ausgewählt werden kann, um das zugehörige Informationsmenü zu öffnen.

Wählen Sie den V5 Smart Motor, um dessen Motor-Dashboard anzuzeigen

Der Bildschirm „Gehirn“ wird im Menü „Smart Motor Info“ angezeigt, das die Gerätedaten auflistet. Dieses Menü zeigt Daten zum Übersetzungsverhältnis, zur Drehzahl, zum Drehwinkel, zur Geschwindigkeit, zur Leistung und zum Drehmoment des Motors an.

Überprüfen Sie die bereitgestellten Daten

Hinweis: Stellen Sie sicher, dass das im Rahmen „Getriebe“ des Motorfensters angezeigte Übersetzungsverhältnis mit der V5 Smart Motor-Cartridge übereinstimmt, mit der der Motor gekoppelt ist. Die Anzeige des Übersetzungsverhältnisses kann durch Berühren des Zahnradrahmens auf dem Touchscreen geändert werden.
