Schritt 1: Besorgen Sie die benötigten Teile und entfernen Sie die EDR-Batterie

Bild des VEX Cortex-Mikrocontrollers, das sein Design und Layout zeigt. Er ist Teil der Hardwareressourcen für VEX Robotics-Projekte und hebt die Integration mit Sensoren und Motoren für Bildungs- und Wettbewerbsanwendungen hervor.

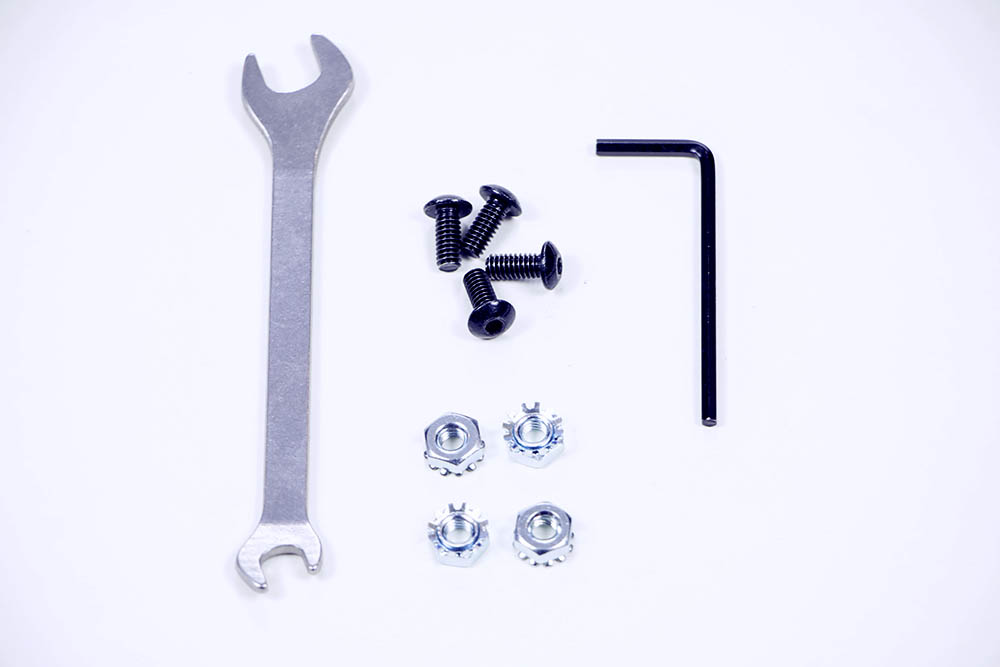

Sie benötigen folgende Artikel:
- (1) V5-Roboterbatterie (nicht abgebildet)
- (1) Batteriekabel des V5-Roboters (nicht abgebildet)
- (2) V5-Batterieklemmen (nicht abgebildet)
- (4) #8-32 x 1/2" Schrauben
- (4) Keps-Muttern Nr. 8-32
- (1) 11/32-Zoll-Schraubenschlüssel
- (1) 3–32 Zoll Sechskantschlüssel
- Ein gebauter VEX EDR Clawbot (nicht abgebildet)
Wenn Sie die Batterie verkabeln möchten, muss auch das V5 Robot Brain an Ihrem Roboter montiert sein.
Entfernen Sie mit dem Schraubenschlüssel und dem Inbusschlüssel die VEX EDR-Batteriebänder und die 7,2-V-Roboterbatterie NiMH von Ihrem Roboter, bevor Sie fortfahren.

Schritt 2: Montieren Sie die V5-Batterieklemmen

Bild, das die Hardwarekomponenten des VEX Cortex-Mikrocontrollers zeigt und verschiedene Sensoren und Motoren für Robotikprojekte vorführt, die für die Cortex-Kategorie in der VEX Robotics-Dokumentation relevant sind.

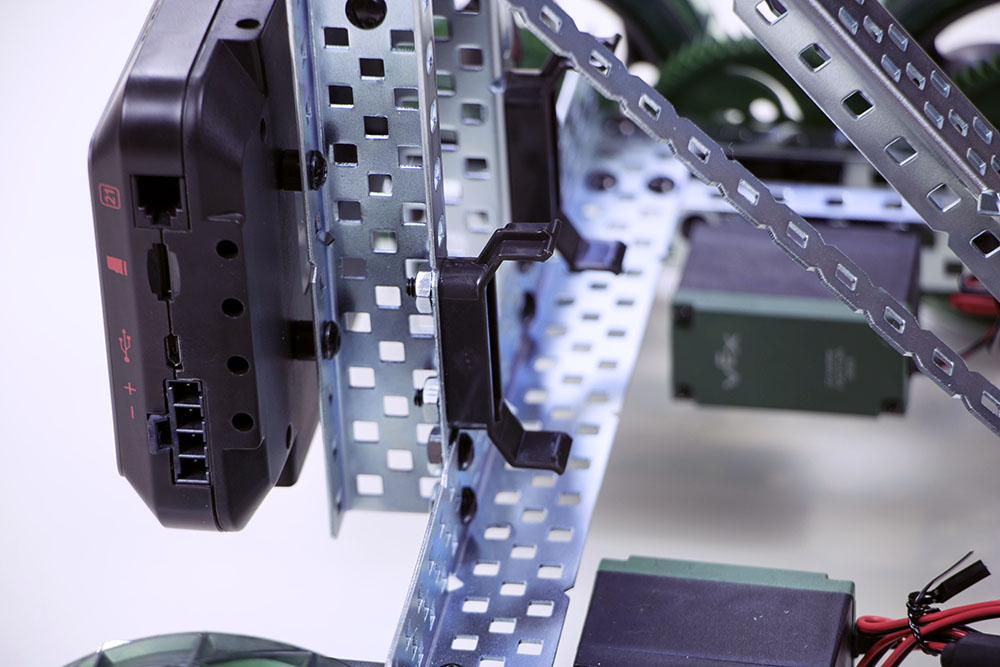

Montieren Sie die beiden V5-Batterieklemmen an der Unterseite der Innenwandstruktur für den Clawbot-Arm.

Schritt 3: Befestigen Sie die V5-Roboterbatterie in den Clips

Diagramm der Hardwarekomponenten des VEX Cortex-Mikrocontrollers, das Verbindungen und Layout für Robotikprojekte veranschaulicht, als Teil der Cortex-Kategorieressourcen für VEX Robotics.

Drücken Sie den Akku in die Klammern, bis er hör- und spürbar einrastet.

Schritt 4: Schließen Sie die V5-Roboterbatterie an

Bild eines VEX Cortex-Mikrocontrollers, das sein Design und seine Funktionen zeigt, relevant für Hardwareressourcen für Robotikprojekte, einschließlich Programmierung und Integration mit Sensoren und Motoren.

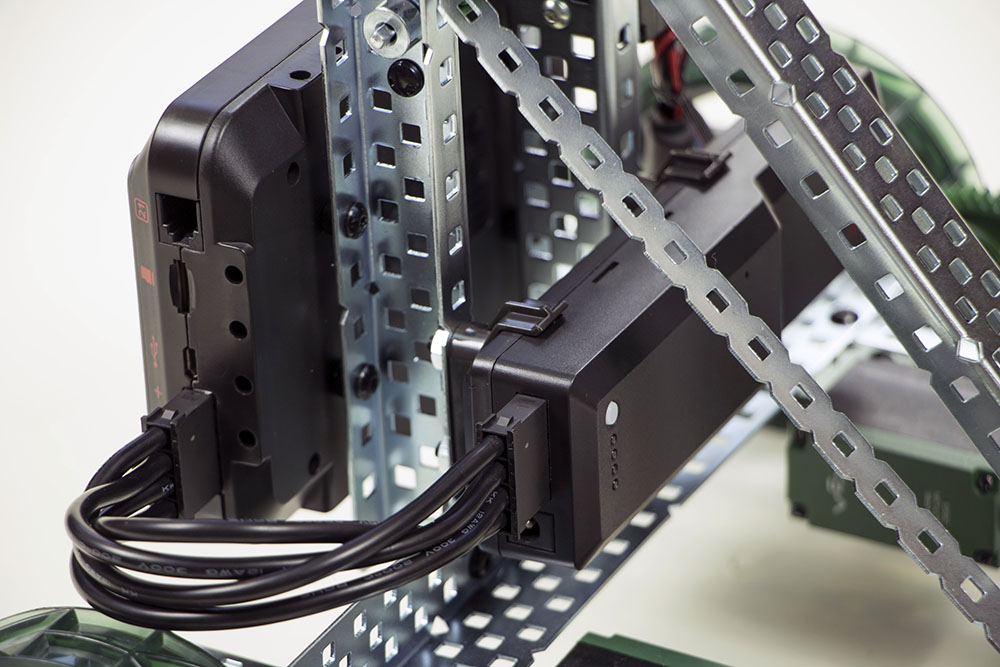

Verdrahten Sie die Batterie mithilfe des Batteriekabels mit dem V5 Robot Brain.
Ausführlichere Anweisungen zur Montage und Verkabelung der Batterie finden Sie in der Bauanleitung für denV5 Clawbot.
