Koppeln des V5-Controllers mit dem V5 Brain für eine drahtlose Verbindung – VEX-Bibliothek

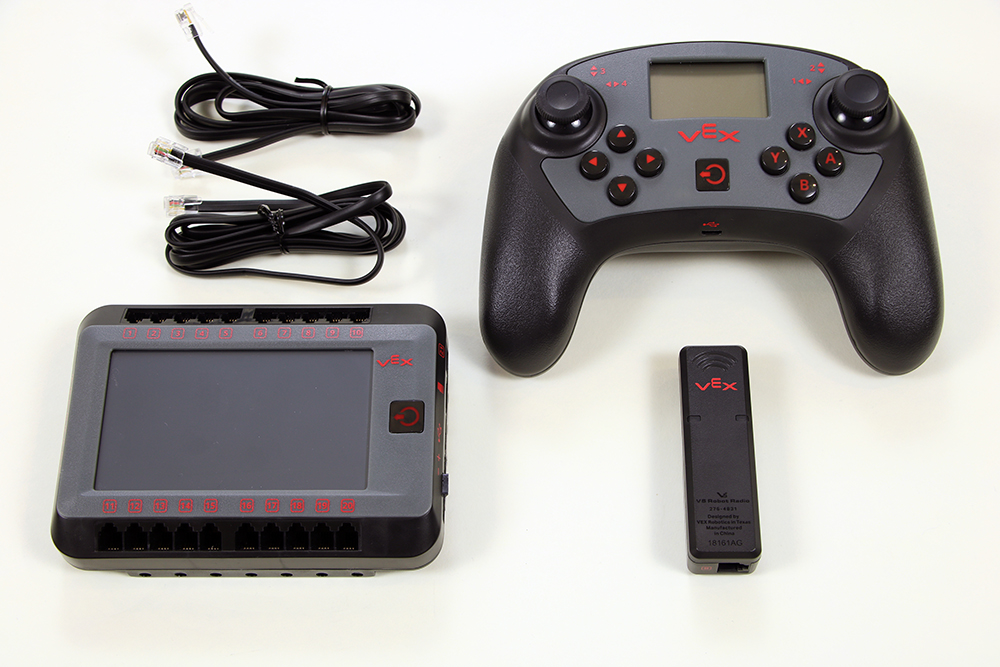

Arbeitsbereich mit allen benötigten Elementen zum Koppeln des Controllers mit dem Gehirn. Zu den Teilen gehören ein mit Strom versorgtes V5-Robotergehirn, ein V5-Controller, ein V5-Roboterradio und zwei Smart Cables.

Sie benötigen die folgenden Elemente, um diesen Vorgang abzuschließen:

V5 Robot Brain, verbunden mit einer geladenen V5 Robot Battery
V5-Controller
V5-Roboterradio
2 intelligente Kabel

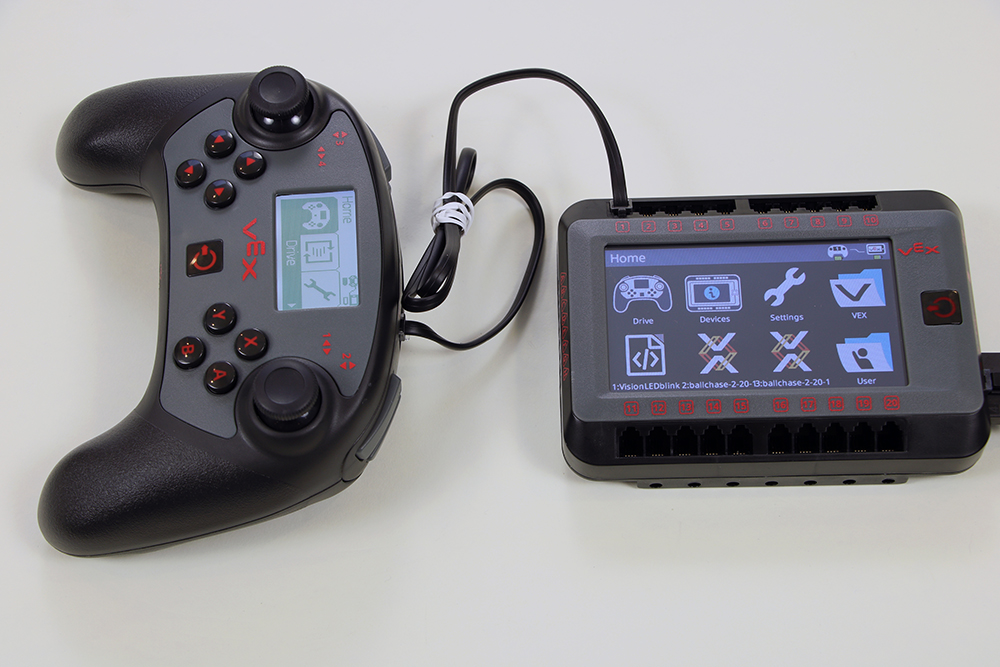

Der V5-Controller ist über ein Smart Cable mit dem V5-Robotergehirn verbunden. Das Smart Cable kann an jeden der Smart Ports des Brain angeschlossen werden, in diesem Beispiel wird jedoch der erste Port verwendet. Beide Geräte sind eingeschaltet.

Schließen Sie ein Smart Cable an einen der Smart Ports auf der Rückseite des V5 Controllers und an einen beliebigen Smart Port am V5 Robot Brain an.

Macht das Gehirn an.

Der Controller sollte sich automatisch einschalten, wenn das Gehirn eingeschaltet ist und sie über ein Smart Cable verbunden sind.

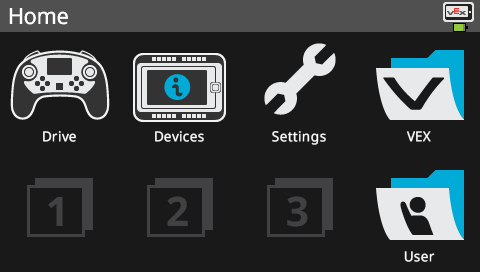

Im Startmenü wird der Gehirnbildschirm ohne Controller-Symbol in der oberen rechten Ecke angezeigt. Dies deutet darauf hin, dass der Controller nicht mit dem Gehirn gekoppelt ist.

Im Home-Menü wird der Controller-Bildschirm ohne Gehirn-Symbol in der oberen rechten Ecke angezeigt. Dies deutet darauf hin, dass der Controller nicht mit dem Gehirn gekoppelt ist.

Warten Sie, bis die Geräte anzeigen, dass sie verbunden sind.

Das Bild oben zeigt einen typischen Hinweis auf die fehlende Verbindung.

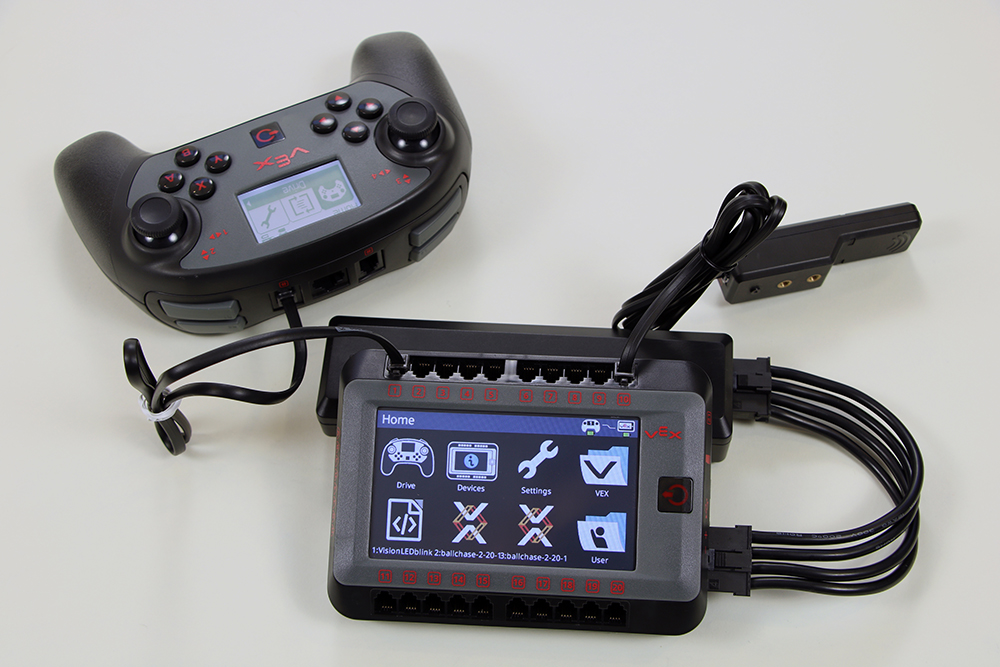

Das V5-Roboterradio ist nun über ein Smart Cable mit dem V5-Robotergehirn verbunden. Das Smart Cable kann an jeden der Smart Ports des Brain angeschlossen werden, in diesem Beispiel wird jedoch der zehnte Port verwendet. Das Gehirn ist bereits über den ersten Port mit dem V5-Controller verbunden, und beide sind eingeschaltet.

Als nächstes verbinden Sie das V5 Robot Radio mit dem V5 Robot Brain.

Für eine drahtlose Verbindung ist das Funkgerät erforderlich. Das Radio kann auch an jeden Smart Port angeschlossen werden.

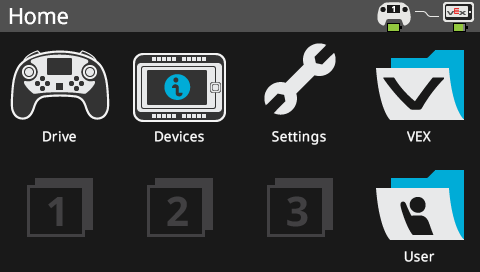

Im Home-Menü wird der Bildschirm „Gehirn“ angezeigt, in der oberen rechten Ecke befindet sich ein Symbol für einen kabelgebundenen Controller. Dies deutet darauf hin, dass der Controller über ein intelligentes Kabel mit dem Gehirn verbunden ist.

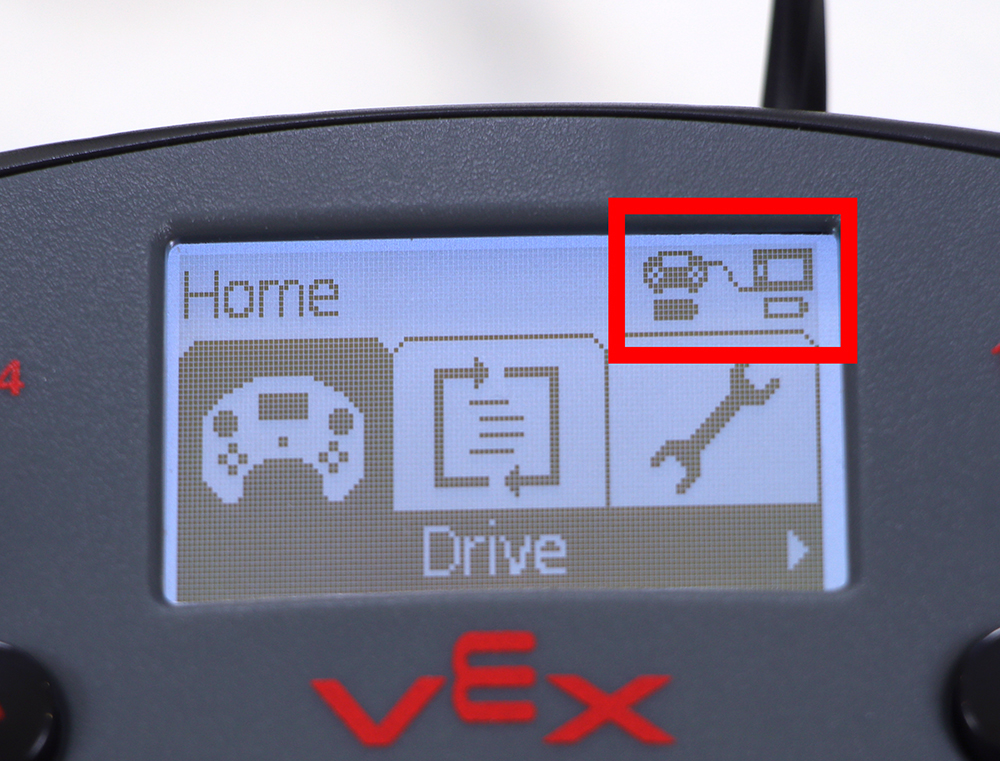

Im Home-Menü wird der Controller-Bildschirm mit einem kabelgebundenen Gehirn-Symbol in der oberen rechten Ecke angezeigt. Dies deutet darauf hin, dass der Controller über ein intelligentes Kabel mit dem Gehirn verbunden ist.

Wenn das V5 Robot Brain und der V5 Controller mit einem V5 Smart Cable verbunden sind, zeigen sie Symbole für die Anzeige der kabelgebundenen Verbindung an.

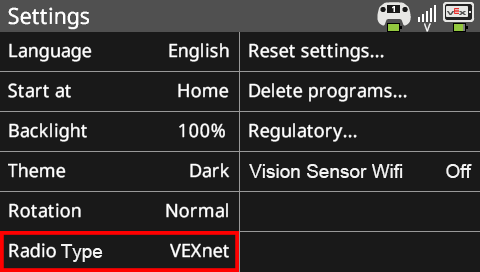

Navigieren Sie zum Menü „Einstellungen“, um die Radioeinstellung zu ändern.

Stellen Sie das Radio auf VEXnet ein, indem Sie auf die Radio-Einstellung tippen.

HINWEIS: Wenn der Radiomodus bereits auf VEXnet eingestellt ist, überspringen Sie Schritt 7.

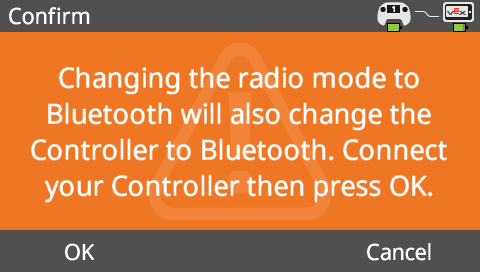

Drücken Sie OK, wenn diese Warnung beim Ändern der Radioeinstellung angezeigt wird.

HINWEIS:Obwohl sich die Warnung auf Bluetooth bezieht, gilt sie auch für die VEXnet-Einstellung.

Im Home-Menü wird der Bildschirm „Gehirn“ mit einem Symbol für einen drahtlosen Controller in der oberen rechten Ecke angezeigt. Dies deutet darauf hin, dass der Controller über das V5-Roboterradio mit dem Gehirn verbunden ist.

Im Home-Menü wird der Controller-Bildschirm mit einem drahtlosen Brain-Symbol in der oberen rechten Ecke angezeigt. Dies deutet darauf hin, dass der Controller über das V5-Roboterradio mit dem Gehirn verbunden ist.

Trennen Sie das Smart Cable, das den Controller und das Gehirn verbindet, um die Symbole zu sehen, die auf die drahtlose Verbindung hinweisen.

Verwenden Sie den Controller, um drahtlos mit dem Gehirn zu kommunizieren.

HINWEIS:Wenn die drahtlose Verbindung erfolgreich ist, blinkt das Radio rot.
