Konfigurieren von 3-Draht-Geräten in VEXcode V5 – VEX-Bibliothek

Wenn Sie mit der Programmierung mit VEXcode V5 beginnen, werden Sensor- und 3-Draht-Geräteblöcke erst nach der Konfiguration in der Toolbox angezeigt.

Hinzufügen eines 3-Draht-Geräts

VEXcode V5 Toolbar mit hervorgehobenem Gerätesymbol zwischen den Symbolen Code Viewer und Druckkonsole.

Um ein Gerät zu konfigurieren, wählen Sie die Schaltfläche „Geräte“, um das Fenster „Geräte“ zu öffnen.

VEXcode V5 Gerätemenü mit der Schaltfläche "Gerät hinzufügen".

Wählen Sie „Gerät hinzufügen“.

VEXcode V5 Geräte-Menü nach Auswahl der Schaltfläche "Gerät hinzufügen". Die 3-Draht-Option ist hervorgehoben.

Wählen Sie die 3-Draht-Geräte aus.

VEXcode V5 Gerätemenü, nachdem die Option „3-Draht-Gerät“ ausgewählt wurde. Es wird ein Menü mit 3-Draht-Geräten angezeigt, wobei die Option Endschalter hervorgehoben ist.

Wählen Sie das 3-Draht-Gerät aus, das Sie verwenden. Dieses Beispiel zeigt einen Endschalter.

Hinweis: den 3-Draht-Geräten gehören Endschalter, Stoßstangenschalter, Encoder, Entfernungsmesser, Linienverfolgung, Licht, Potentiometer, LED, Gyro, Motor-393, Servo, Beschleunigungsmesser-2G und Beschleunigungsmesser-6G. Alle Geräte durchlaufen den gleichen Konfigurationsprozess mit einem zusätzlichen Schritt für Motor-393. Weitere Einzelheiten finden Sie am Ende dieses Artikels.

VEXcode V5 Gerätemenü nach Einstellung des Ports des neuen Geräts auf E. Unten ist die Schaltfläche "Fertig" hervorgehoben.

Wählen Sie aus, an welchem Port das Gerät am VEX V5 Brain angeschlossen ist. Ports, die bereits für andere Geräte konfiguriert sind, sind nicht verfügbar. Sobald der Port ausgewählt wurde, wählen Sie „Fertig“, um das Gerät zur Konfiguration zu übertragen, oder „Abbrechen“, um zum Menü „Geräte“ zurückzukehren.

Hinweis:Durch Auswahl von „Abbrechen“ werden alle Änderungen, die Sie am Gerät vorgenommen haben, rückgängig gemacht und sind nicht Teil der Konfiguration.

Ändern des Ports eines 3-Draht-Geräts

VEXcode V5 Gerätemenü mit dem zuvor hinzugefügten Endschalter.

Sie können die Portnummer für das 3-Draht-Gerät ändern, indem Sie das 3-Draht-Gerät im Gerätefenster auswählen.

VEXcode V5 Gerätemenü nach Änderung des Geräteanschlusses auf D. Die Option „Anschluss D“ ist nun grün markiert. Unten ist die Schaltfläche „Fertig“ hervorgehoben.

Wählen Sie auf dem Bildschirm „Portauswahl“ einen anderen Port aus und die Portnummer wird grün. Wählen Sie dann „Fertig“, um die Änderung zu übermitteln.

Umbenennen eines 3-Draht-Geräts

VEXcode V5 Gerätefenster mit Anzeige der Endschalteroptionen. Oben ist der Name des Geräts hervorgehoben, um anzuzeigen, dass es umbenannt werden kann.

Sie können das 3-Draht-Gerät auch umbenennen, indem Sie den Namen im Textfeld oben im Bildschirm „Port-Auswahl“ ändern. Wenn Sie einen ungültigen Namen auswählen, wird das Textfeld zur Anzeige rot hervorgehoben. Wählen Sie dann „Fertig“, um die Geräteänderungen an die Konfiguration zu übermitteln.

VEXcode V5 Wenn der Endschalterblock bei geöffnetem Dropdown-Menü angezeigt wird. Der neue Gerätename des Endschalters wird im Dropdown-Menü angezeigt.

Wenn Sie den Namen eines 3-Draht-Geräts ändern, das bereits in Ihrem Projekt verwendet wird, müssen Sie den Namen des Geräts im Block über das Dropdown-Menü auf den neuen Namen aktualisieren.

Löschen eines 3-Draht-Geräts

VEXcode V5 Gerätefenster mit Anzeige der Endschalteroptionen. Unten ist die Schaltfläche „Löschen“ hervorgehoben.

3-Draht-Geräte können auch gelöscht werden, indem Sie unten im Bildschirm „Port-Auswahl“ die Option „Löschen“ auswählen.

Hinweis:Wenn Sie ein 3-Draht-Gerät löschen, das bereits in Ihrem Projekt verwendet wird, generiert Ihr Projekt einen Fehler, wenn Sie versuchen, es herunterzuladen, bis Sie auch die Blöcke löschen, die das gelöschte Gerät verwendet haben.

Konfigurieren eines VEX Motor-393

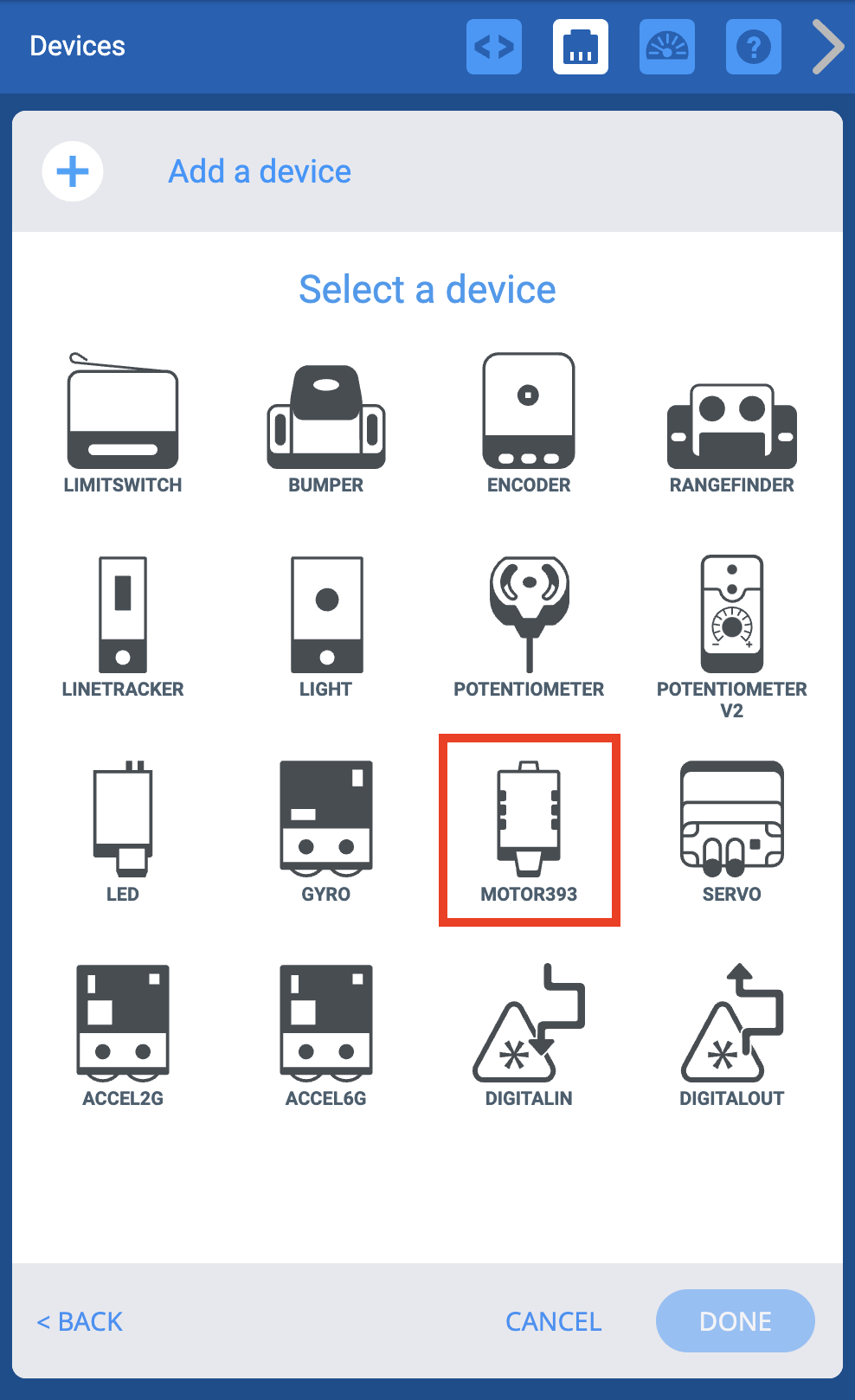

VEXcode V5 Gerätemenü, nachdem die Option „3-Draht-Gerät“ ausgewählt wurde. Es wird ein Menü mit 3-Draht-Geräten angezeigt, und die Option Motor 393 ist hervorgehoben.

Wählen Sie den VEX Motor-393 aus der Geräteliste aus.

VEXcode V5 Gerätemenü nach Einstellung des Ports des neuen Geräts auf H. Unten ist die Schaltfläche „Fertig“ hervorgehoben.

Wählen Sie einen Port für den Motor-393.

VEXcode V5 Geräte-Menü nach Auswahl des Smart Ports und mit den angezeigten Motor 393 Optionen. Mithilfe dieser Optionen können die einzelnen Drehrichtungen des Motors umbenannt oder seine Ausrichtung umgekehrt werden.

Nachdem Sie den Port ausgewählt haben, können Sie auf diesem Optionsbildschirm Motor-393 weiter konfigurieren, indem Sie:

Den Namen ändern
Ändern des Ports
Die Richtung ändern

Weitere Informationen zu diesen zusätzlichen Konfigurationen finden Sie in den Optionen unten.

Fenster „VEXcode V5 Geräte“ mit Anzeige der Motor 393-Optionen. Oben ist der Name des Geräts hervorgehoben, um anzuzeigen, dass es umbenannt werden kann.

Änderung des Namens von Motor-393.

VEXcode V5 Gerätefenster mit Anzeige der Endschalteroptionen. Oben ist das Symbol für den Smart Port des Geräts hervorgehoben, um anzuzeigen, dass er ausgewählt und geändert werden kann.

Ändern des Ports von Motor-393.

Fenster „VEXcode V5 Geräte“ mit Anzeige der Motor 393-Optionen. Im Folgenden ist die Option „Motor rückwärts“ ausgewählt und hervorgehoben. Mit diesem Knopf kann die Drehrichtung des Motors umgekehrt werden.

Richtungswechsel von Motor-393.
