Der V5 Smart Motor-Motor verfügt über drei Optionen für einfach austauschbare Innenzahnradkartuschen. Es gibt eine Kartusche mit roter Kappe und einem Ausgangsübersetzungsverhältnis von 36:1 (100 U/min) für hohes Drehmoment bei & Drehzahl, die sich am besten für Hebearme, bewegliche Klauen und andere Mechanismen mit hohem Drehmoment eignet. Es gibt eine Kartusche mit grüner Kappe und einem Ausgangsübersetzungsverhältnis von 18:1 (200 U/min) für die Standardübersetzung für Antriebsstranganwendungen. Es gibt eine Kartusche mit blauer Kappe und einem Ausgangsübersetzungsverhältnis von 6:1 (600 U/min) für niedriges Drehmoment & hohe Geschwindigkeit, die am besten für Einzugswalzen, Schwungräder oder andere sich schnell bewegende Mechanismen verwendet wird. Die V5 Smart Motor Gear Cartridge kann mit den folgenden Schritten gewechselt werden.

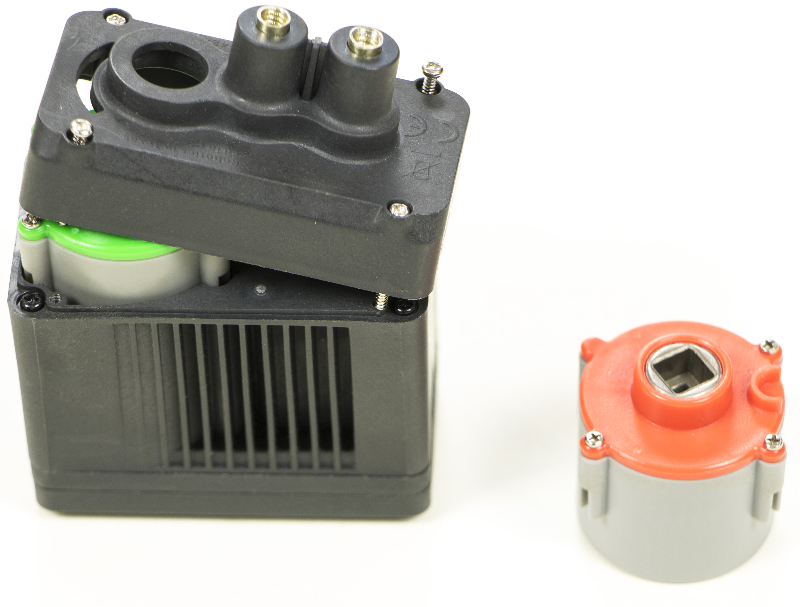

Entfernen Sie die Kappe, die die V5 Smart Motor Gear Cartridge abdeckt.
Lösen Sie die vier Schrauben, mit denen die V5 Smart Motor-Kappe am Gehäuse befestigt ist.
Legen Sie die Kappe und die vier Schrauben beiseite.

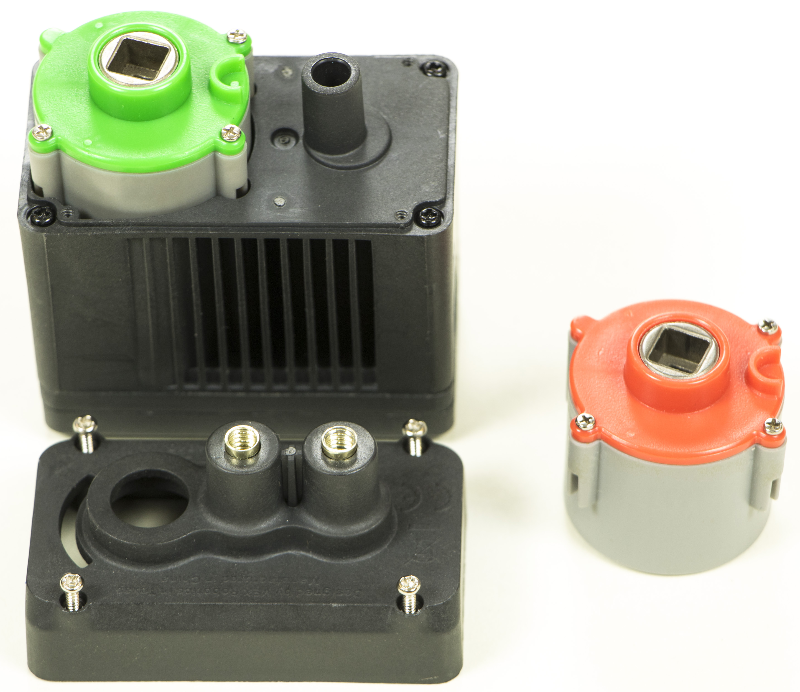

Tauschen Sie die V5 Smart Motor Gear-Patrone gegen die Ersatzpatrone aus
Nehmen Sie die V5 Smart Motor Gear-Patrone heraus.
Legen Sie die neue Patrone in das Patronenlager ein.

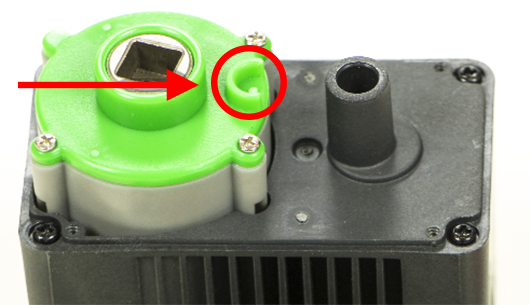

HINWEIS: Stellen Sie sicher, dass die erhabene halbkreisförmige Ausrichtungskerbe richtig ausgerichtet ist, sonst lässt sich die Kappe nicht wieder aufsetzen.

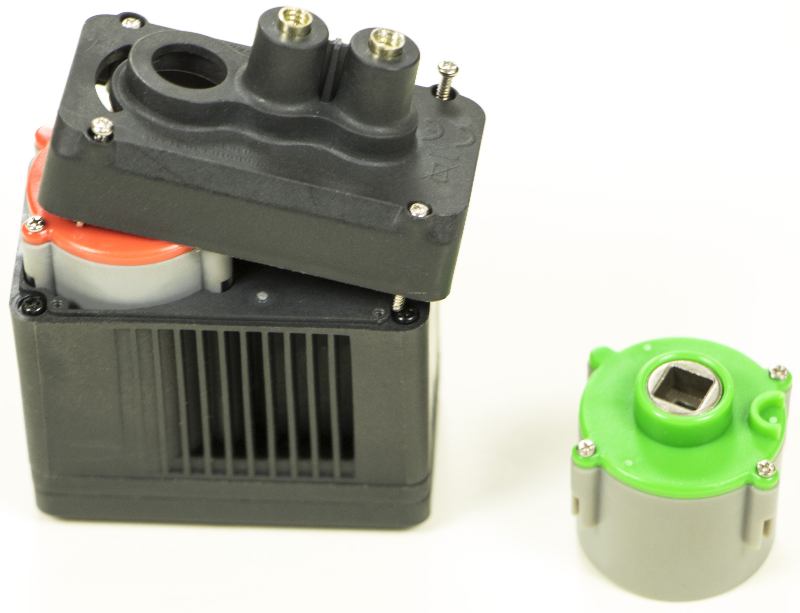

Ersetzen Sie die Kappe und die Schrauben
Setzen Sie die Kappe wieder auf den V5 Smart Motor.
Ziehen Sie die Schrauben wieder fest, bis sie fest sitzen.
Weitere Informationen zu den V5 Smart Motors finden Sie im Artikel Wie der V5 Smart Motor das Benutzererlebnis verbessert.
V5 Smart Motors und zusätzliche Getriebekartuschen können unter https://www.vexrobotics.com/276-4840.htmlerworben werden.
