Sammeln Sie alle benötigten Teile

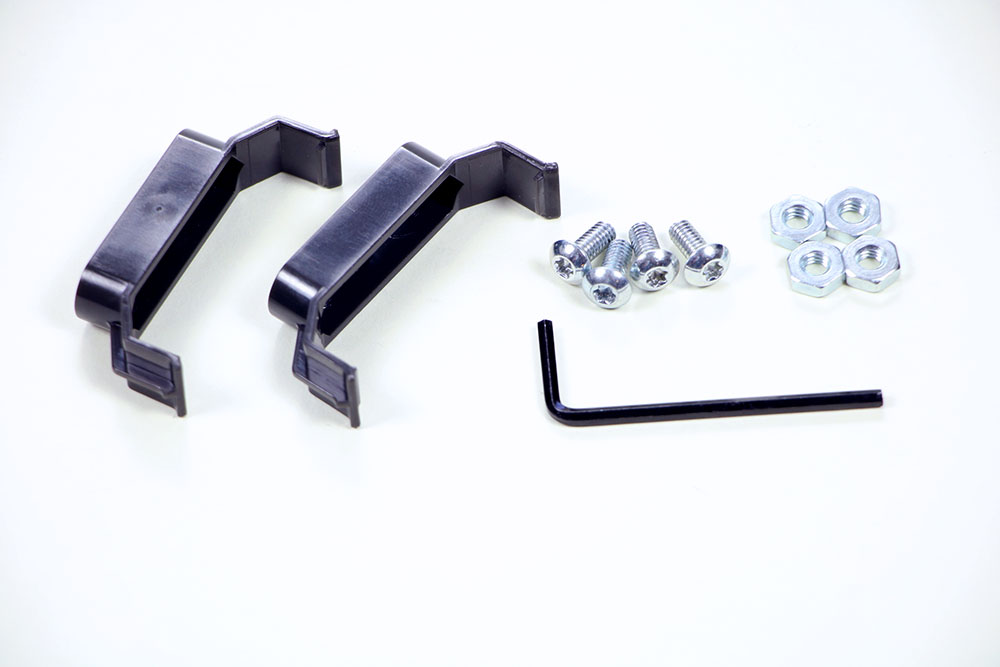

Die zur Montage der V5-Batterie benötigten Teile werden zusammengelegt. Die abgebildeten Teile umfassen 2 V5-Batterieklemmen, 4 #8/32-Schrauben, 4 #8/32-Keps-Muttern und 1 Sechskantschlüssel.

Du wirst brauchen:

(1) V5-Roboterbatterie (nicht abgebildet)
(1) Batteriekabel des V5-Roboters (nicht abgebildet)
(2) V5-Batterieklemmen
(4) #8-32 x 1/2" Schrauben
(4) Keps-Muttern Nr. 8-32
(1) 3–32 Zoll Sechskantschlüssel

Wenn Sie die Batterie verkabeln möchten, muss auch das V5 Robot Brain an Ihrem Roboter montiert sein. >

Montieren Sie die V5-Batterieklemmen

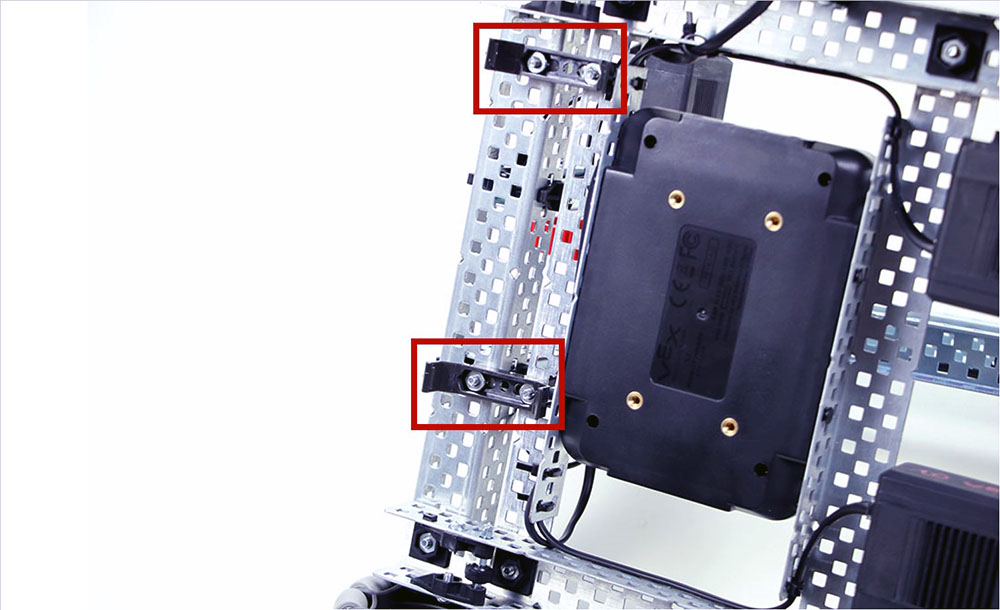

Zwei V5-Batterieklemmen wurden an der Rückseite des Roboters angebracht und sind hervorgehoben.

Befestigen Sie die beiden V5-Batterieklemmen unter dem hinteren Teil der Basis Ihres Roboters.

Befestigen Sie die V5-Batterie in den Clips

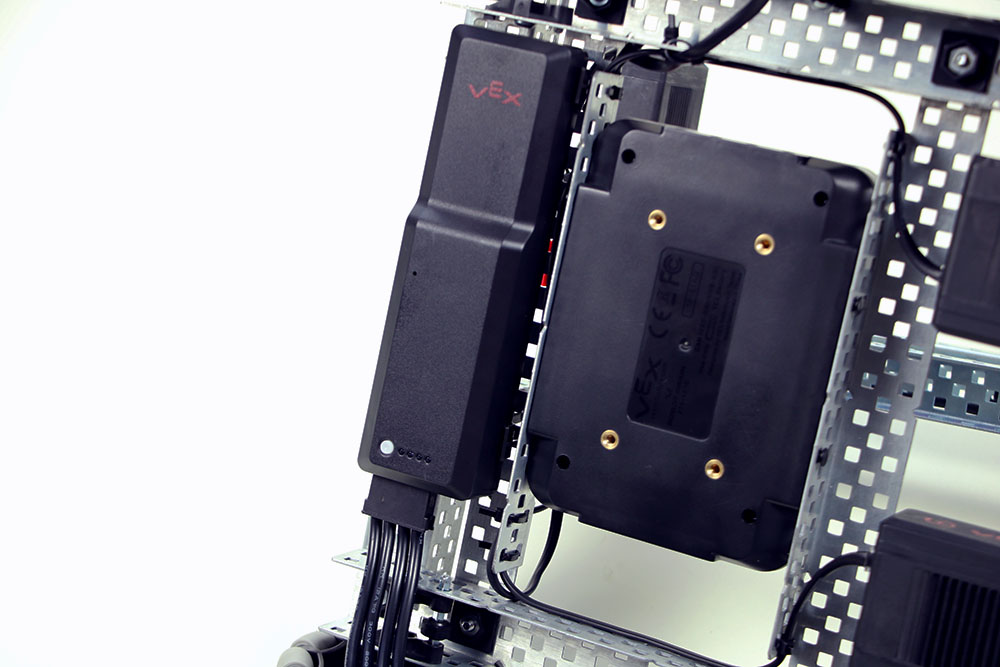

Der V5-Akku wurde an den beiden V5-Akkuklemmen auf der Rückseite des Roboters befestigt.

Drücken Sie den Akku in die Klammern, bis er hör- und spürbar einrastet.

Schließen Sie die V5-Roboterbatterie an

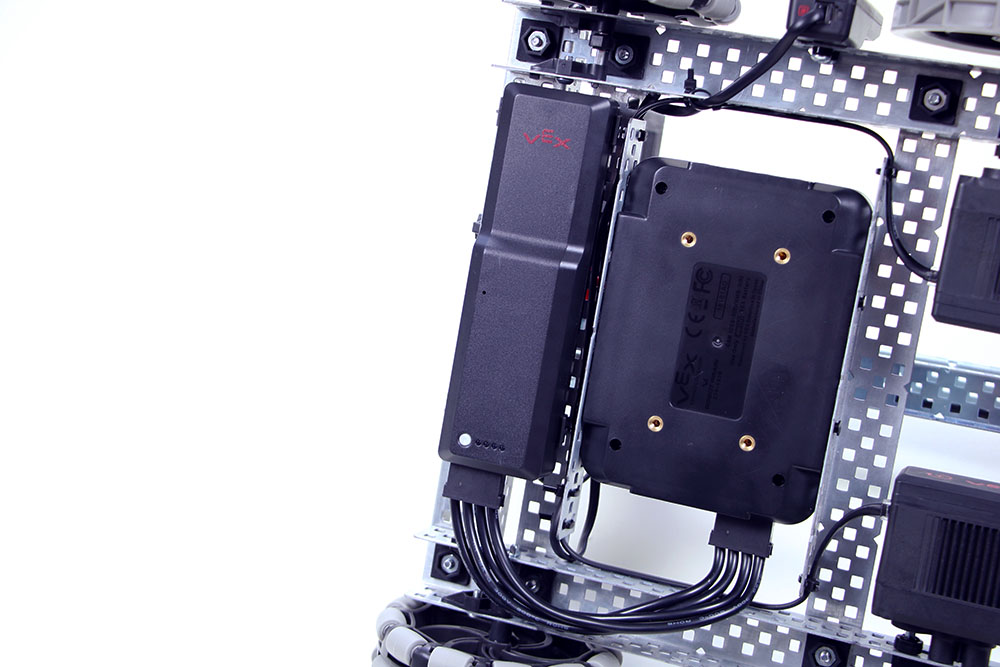

Das V5-Batteriekabel verbindet die V5-Batterie mit dem V5-Steuergerät des Roboters.

Verdrahten Sie die Batterie mithilfe des Batteriekabels mit dem V5 Robot Brain.

Achten Sie darauf, die Anschlüsse des Batteriekabels richtig einzustecken, sodass sie einrasten.

Für detailliertere Anweisungen zur Montage und Verkabelung der Batterie siehe dieV5 Clawbot Bauanleitung.
