Verwendung der Smart Ports auf dem V5 Brain – VEX-Bibliothek

Schließen Sie ein V5 Smart Cable an das Gerät an.

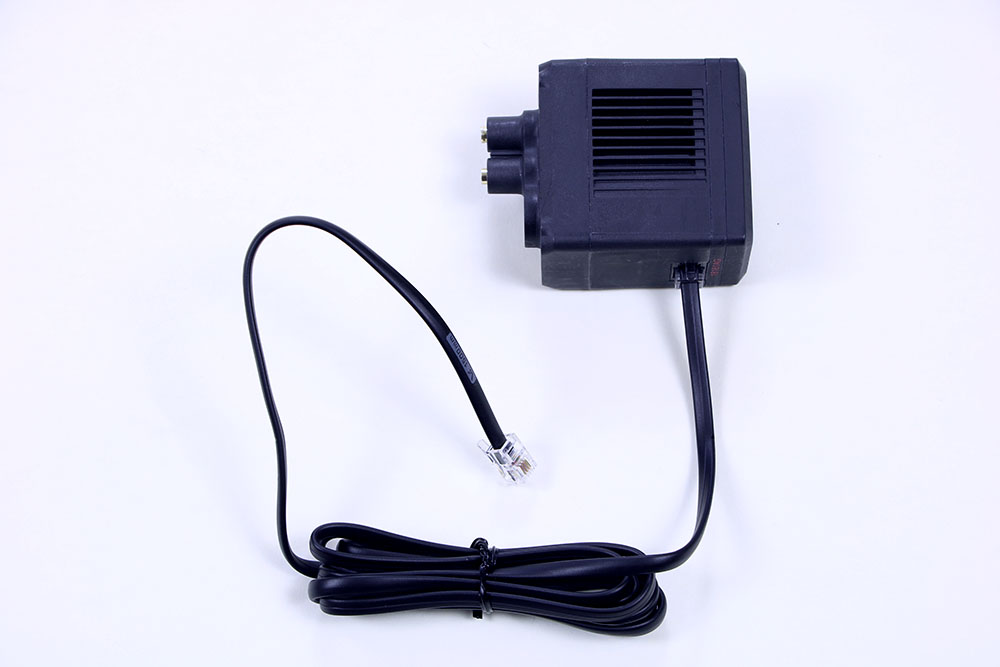

V5 Smart Motor mit einem an den Kabelanschluss angeschlossenen Smart Cable.

Schieben Sie das Ende eines V5 Smart Cable in den Kabelanschluss des Geräts, bis es hörbar einrastet.

Im Bild oben wird ein V5 Smart Motor verwendet.

Verbinden Sie das V5 Smart Cable mit dem V5 Robot Brain

V5 Smart Motor mit seinem Smart Cable, das an den 10. Smart Port des V5 Brain angeschlossen ist.

Stecken Sie das andere Ende des Kabels in einen Anschluss am V5 Robot Brain, bis es hörbar einrastet.

In diesem Bild wurde Port 10 für die Verbindung gewählt. Sie können einen beliebigen offenen Port auswählen.

Auf dem Bildschirm „Geräteinformationen“ kann das neue Gerät angezeigt werden.

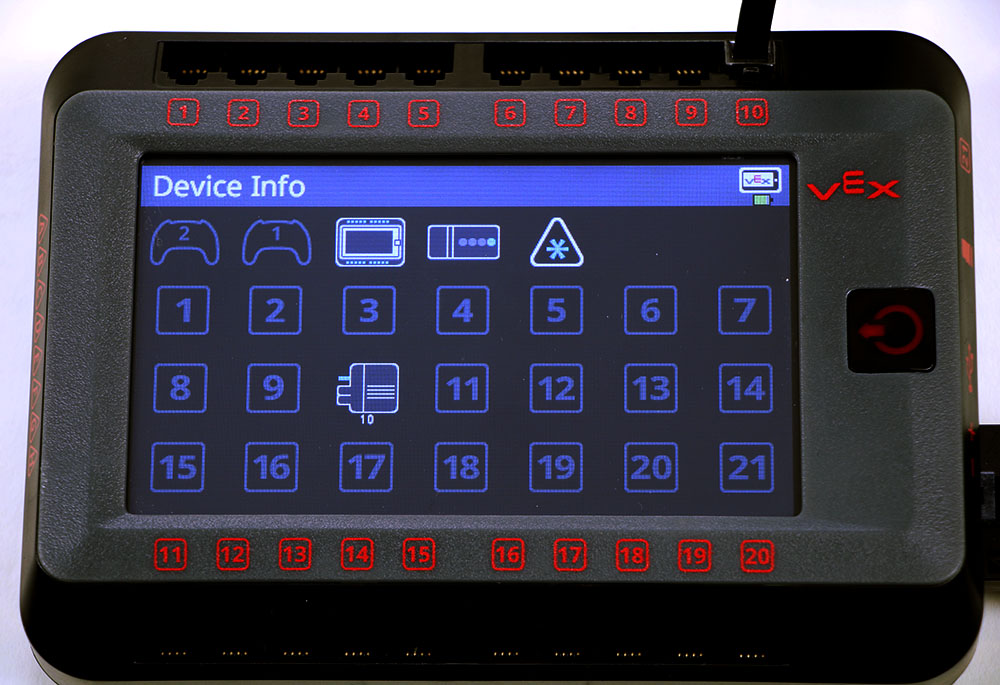

Der Brain-Bildschirm wird im Menü „Geräteinfo“ angezeigt, das eine Liste aller Smart Ports des Brain und der angeschlossenen Geräte enthält. In diesem Beispiel ist eine Roboterbatterie angeschlossen und ein intelligenter Motor ist an Port 10 angeschlossen.

Drücken Sie auf dem Startbildschirm des V5 Robot Brain auf das Gerätesymbol, um zu sehen, dass das Gerät an dem Port erkannt wird, mit dem Sie eine Verbindung hergestellt haben.
