Interpretation der V5-Batterieanzeigen und -Fehler – VEX-Bibliothek

Die LED-Anzeigeleuchten am V5-Akku können Ihnen Informationen zum Ladestatus liefern und Sie darüber informieren, ob ein Problem mit dem Akku vorliegt. Die Kontrollleuchten leuchten grün, um den Ladestatus anzuzeigen, und leuchten oder blinken rot, um Sie zu warnen, dass der Akku nicht geladen werden konnte oder nicht funktioniert. In diesem Artikel erfahren Sie, wie Sie die V5-Batterieanzeigen und -Fehler interpretieren.

Interpretieren Sie die Akkuanzeigen während des Ladevorgangs

Abbildung, die die Interpretation der Batterieanzeigeleuchten während des Ladevorgangs für das VEX V5-Robotersystem zeigt und verschiedene Lichtmuster und ihre Bedeutung zur Fehlerbehebung beim Batteriestatus hervorhebt.

Siehe das Bild links. Neben jedem der grün blinkenden Lichter befindet sich eine Beschreibung, die die Ladephasen des Akkus erklärt.

HINWEIS:Mit fortschreitendem Ladevorgang nimmt die Anzahl der grün blinkenden Lichter zu. Wenn der Akku vollständig aufgeladen ist, leuchten alle vier Lichter für kurze Zeit auf und erlöschen dann. Alle vier grünen LED-Leuchten blinken alle fünf Sekunden einmal, wenn der Akku geladen wird, während er noch am Ladegerät angeschlossen ist.

Interpretieren Sie die Batterieanzeige, wenn sie entladen ist

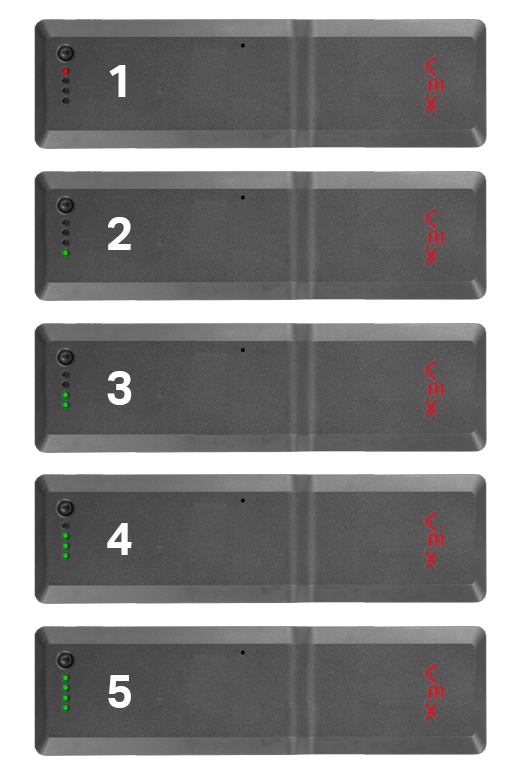

Diagramm, das die Interpretation der Batterieanzeigeleuchten auf einem V5-Gerät im entladenen Zustand veranschaulicht und verschiedene Lichtmuster und ihre Bedeutung für die Fehlerbehebung hervorhebt.

Drücken Sie die schwarze, runde Batterieanzeigetaste, um den Ladezustand der Batterie anzuzeigen.

Siehe das Bild links. Neben jedem der grün blinkenden Lichter befindet sich eine Beschreibung, die die Ladephasen des Akkus beim Entladen erklärt.

So interpretieren Sie V5-Batteriefehler

Beheben Sie den Fehler, wenn eine rot blinkende LED an der vierten Position steht

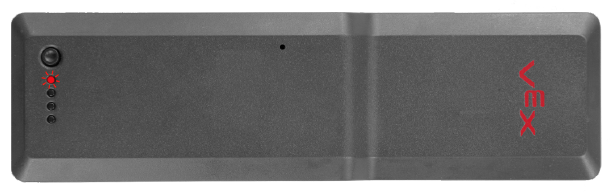

Flussdiagramm, das die Schritte zur Behebung des Fehlers veranschaulicht, der durch eine rot blinkende LED an der vierten Position auf einem VEX V5-Roboter angezeigt wird, Teil der Anleitung zur Fehlerbehebung.

Laden Sie den Akku schnellstmöglich auf, wenn die rote LED fünfmal pro Sekunde blinkt. Dies weist darauf hin, dass die Batterie kritisch schwach ist.

HINWEIS: Wenn das Ladegerät angeschlossen ist, während die LED blinkt, blinkt sie weiter, bis die interne Spannung über den kritischen Wert angestiegen ist und der Akku wieder als stabil gilt.

Beheben Sie den Fehler, wenn sich die blinkenden LEDs an der dritten und vierten Position befinden

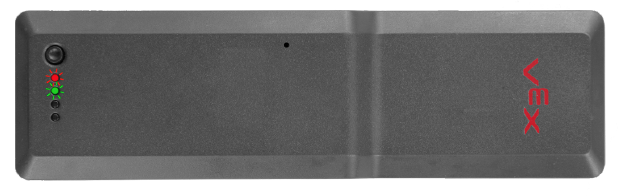

Diagramm, das zeigt, wie der Fehler behoben werden kann, wenn sich die blinkenden LEDs bei einem V5-Roboter an der dritten und vierten Position befinden. Wird zur Fehlerbehebung in der Robotik verwendet.

Beachten Sie die schnell blinkende rote und grüne LED (für Vexos 1.0.3 oder höher). Dies weist auf einen Überspannungsfehler hin.

Warten Sie, bis der Akku unter den vorgegebenen Schwellenwert fällt, und der Fehler wird gelöscht.

Schließen Sie den Akku wieder an das Ladegerät an, um zu überprüfen, ob der Fehler behoben wurde.

Erkennen Sie den Fehler, wenn die blinkenden LEDs auf eine defekte Zelle hinweisen

Diagramm, das die Fehleranzeige durch blinkende LEDs auf einem VEX V5-Roboter veranschaulicht und auf ein potenzielles Problem mit einer fehlerhaften Zelle in der Batterie hinweist.

Wenn am Akku die rote LED leuchtet und eine der grünen LEDs kurz blinkt (einmal pro Sekunde), wurde ein interner Zellenfehler erkannt und der Akku ist praktisch leer.

HINWEIS:Dieses LED-Muster zeigt an, dass die Batterie mindestens eine defekte Zelle hat. Es empfiehlt sich, die Batterie auszutauschen.

Verstehen Sie den Fehler, wenn sich eine rot blinkende LED an der vierten Position befindet

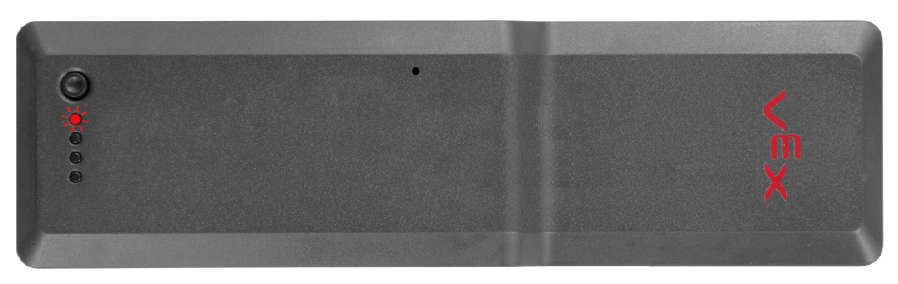

Diagramm zur Veranschaulichung des Fehlers, der durch eine rot blinkende LED an der vierten Position auf einem VEX-Robotikgerät angezeigt wird und zur Fehlerbehebung verwendet wird.

Trennen Sie das Ladegerät, um den Fehler zu beheben, wenn einmal pro Sekunde eine langsam blinkende rote LED auftritt.

Unterscheiden Sie zwischen schnellen und langsamen Blitzen in der ersten und vierten Position

Diagramm, das den Unterschied zwischen schnellen und langsamen Blinksignalen an der ersten und vierten Position veranschaulicht, relevant für die Behebung von Problemen der Kategorie V5.

Schließen Sie den Akku an ein V5 Brain mit gültiger Firmware an, wenn sich die rote und grüne LED in der ersten und vierten Position befinden und abwechselnd schnell blinken. Dies zeigt an, dass sich der Akku im Firmware-Bootload-Modus befindet.

Beheben Sie den Fehler, wenn alle LEDs blinken

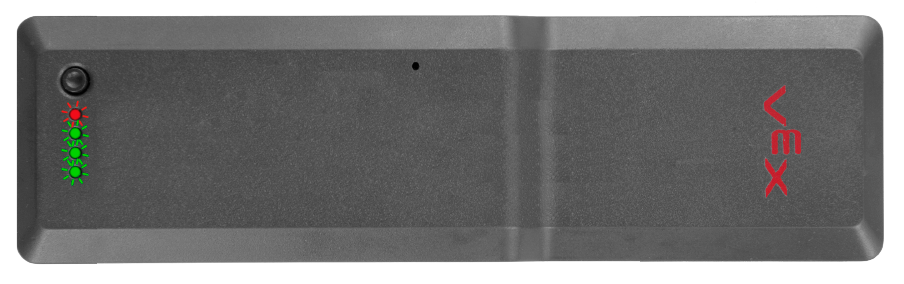

Diagramm, das die Schritte zur Fehlerbehebung beim Blinken aller LEDs auf einem V5-Gerät veranschaulicht und wichtige Komponenten sowie die zu ergreifenden Maßnahmen hervorhebt.

Stellen Sie fest, ob alle roten und grünen LEDs sehr schnell blinken. Wenn dies geschieht und das Ladegerät angeschlossen ist, weist dies darauf hin, dass sich der Akku im Firmware-Bootload-Modus befindet.

Trennen Sie das Ladegerät, um ein Firmware-Update durchzuführen, damit alle LEDs erlöschen, und verbinden Sie es dann mit dem V5-Gehirn.

Beheben Sie den Fehler, wenn keine LEDs leuchten

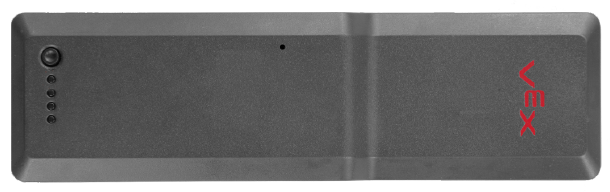

Anleitung zur Fehlerbehebung für das V5-Robotiksystem mit Schritten zur Lösung des Problems, wenn die LEDs nicht leuchten, einschließlich Checkliste und visuellen Anzeigen zur Diagnose.

Schließen Sie die Batterie an das Ladegerät an und warten Sie eine Stunde, bevor Sie die Verbindung trennen.

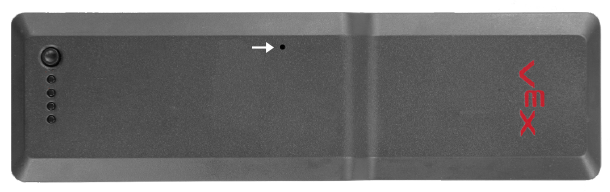

Wenn sich die Lichter während des Ladevorgangs nicht einschalten und auch nicht aufleuchten, nachdem die Taste am Akku gedrückt wurde, verwenden Sie eine Büroklammer oder einen ähnlich großen Gegenstand und drücken Sie die unten gezeigte Reset-Taste am Akku.

Flussdiagramm, das die Schritte zur Fehlerbehebung bei nicht funktionierenden LEDs auf V5-Geräten veranschaulicht und die wichtigsten Maßnahmen zur effektiven Problemlösung hervorhebt.

Schließen Sie die Batterie erneut an das Ladegerät an und warten Sie eine Stunde, bevor Sie die Verbindung trennen.

Wenn das Problem weiterhin besteht, ist der Akku defekt und Sie sollten eine E-Mail an den VEX-Support unter support@vex.com senden.
