Ein Farbcode ist eine Kombination aus 2 bis 4 zuvor konfigurierten Farbsignaturen , die der AI Vision Sensor identifizieren kann. Um Farbcodes erstellen zu können, müssen Sie zunächst über zwei oder mehr konfigurierte Farbsignaturen verfügen. Lesen Sie Konfigurieren von Farbsignaturen in VEXcode AIM um zu erfahren, wie Sie eine Farbsignatur konfigurieren.

Befolgen Sie die nachstehenden Schritte, um zu erfahren, wie Sie Farbcodes im AI Vision Utility konfigurieren.

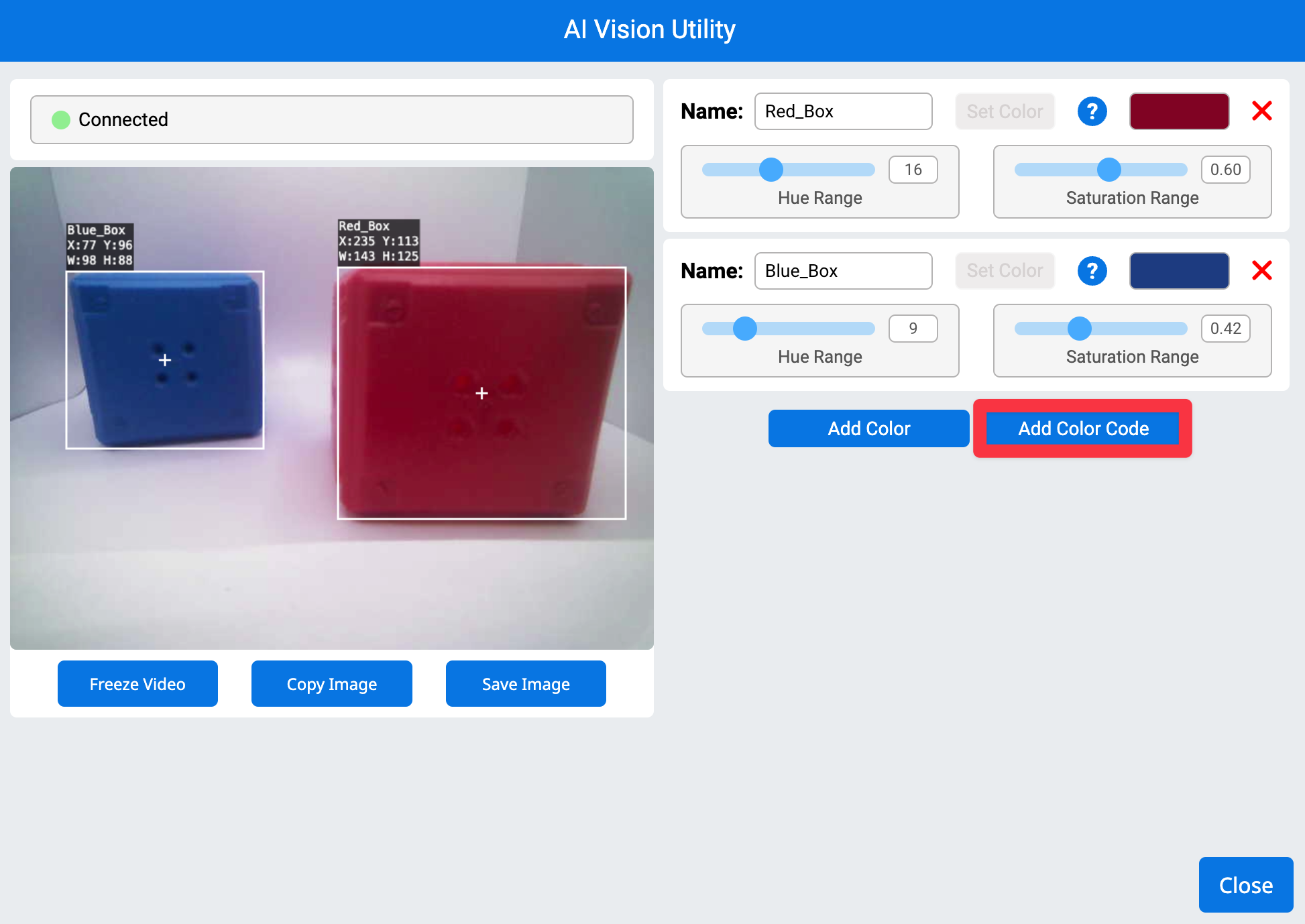

KI-Vision-Dienstprogramm in VEXcode AIM. Links ist der Kamera-Feed des Roboters mit einem blauen und einem roten Würfel zu sehen. Auf der rechten Seite ist die Schaltfläche „Farbcode hinzufügen“ hervorgehoben.

Stellen Sie Ihre gewünschten Farbsignaturen im Konfigurationsfenster ein.

Die Schaltfläche „Farbcode hinzufügen“ wird verfügbar, sobald zwei oder mehr Farbsignaturen konfiguriert wurden. Wählen Siefügen Sie Farbcodehinzu.

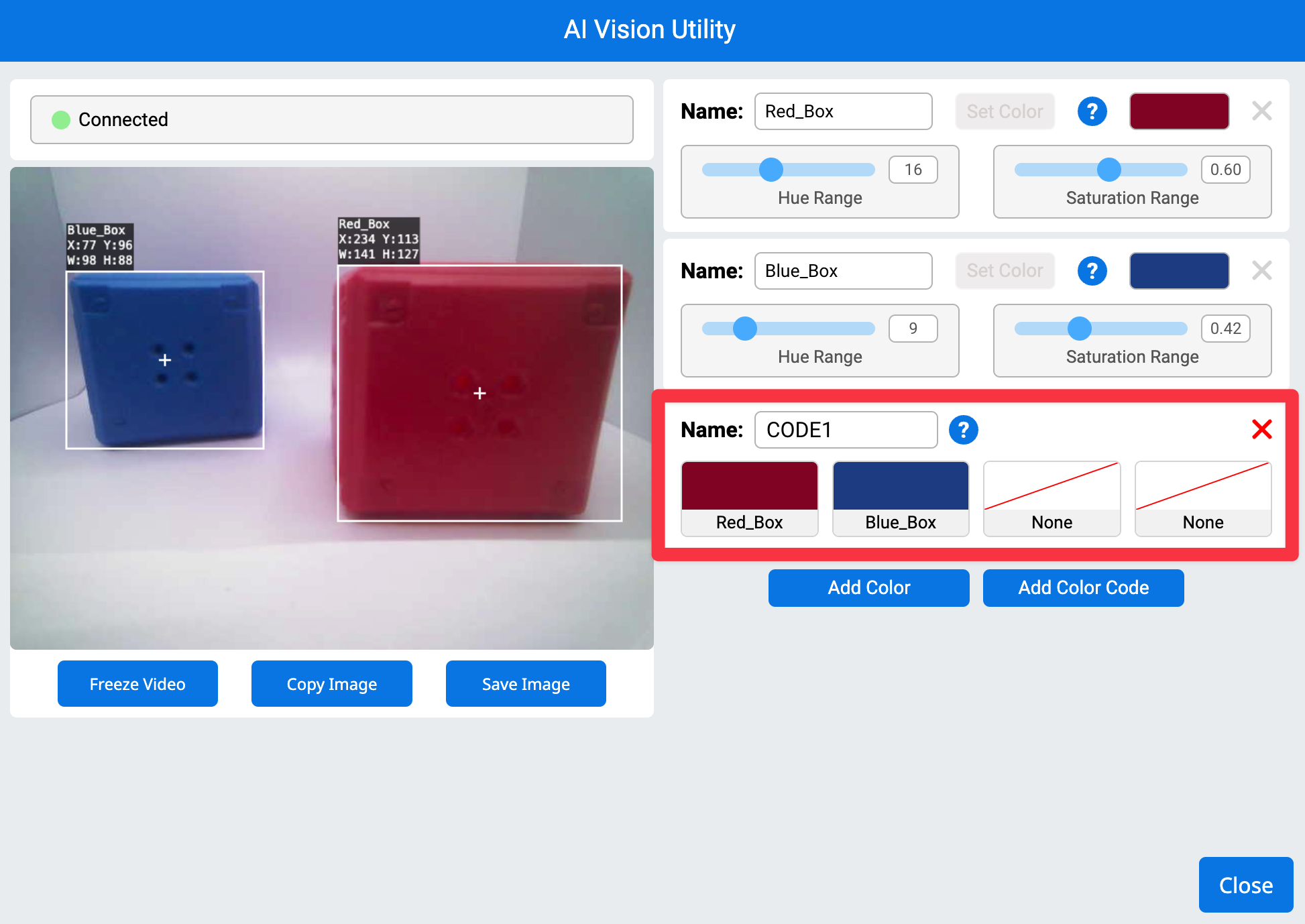

Dasselbe Bild wie zuvor mit einem neuen Abschnitt unterhalb der Farbsignaturen auf der rechten Seite, der hervorgehoben ist. Dieser Abschnitt zeigt einen Farbcode namens „Farbe 1“ mit einem roten Kästchen links und einem blauen Kästchen rechts.

Standardmäßig werden die ersten beiden konfigurierten Farbsignaturen im neuenFarbcodefestgelegt.

Um zu ändern, welche Farbsignaturen in einem Farbcode enthalten sind, wählen Sie die Farbsignatur(en) im Farbcode aus, die Sie ändern möchten.

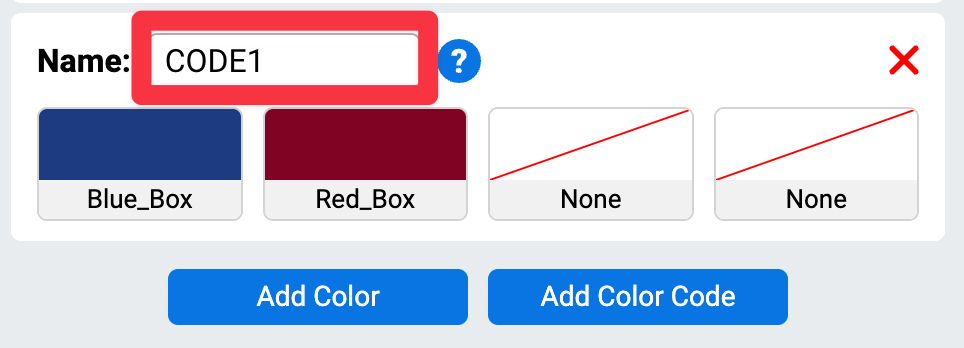

Vergrößerte Ansicht des neuen Farbcodes mit einer Hervorhebung im Namenstextfeld.

Benennen Sie den Farbcode um, indem Sie ihn in das Textfeld „Name“ auswählen und eingeben.

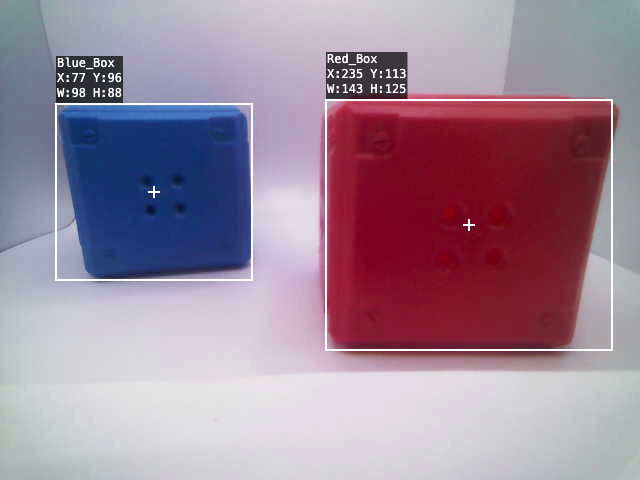

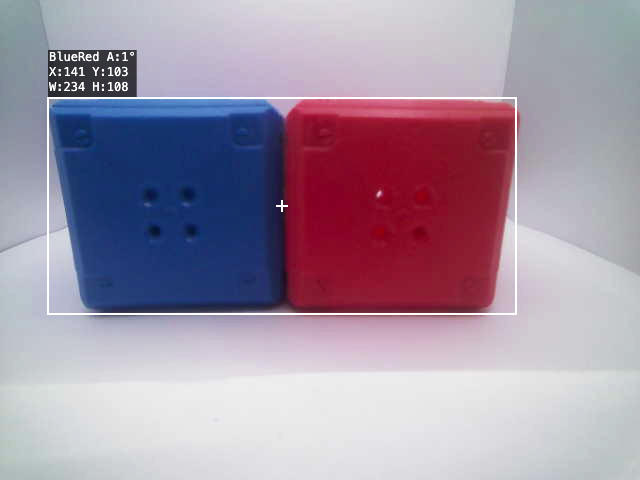

Stellen Sie sicher, dass die Farben eng aufeinander abgestimmt sind. Andernfalls werden sie möglicherweise nicht als einheitlicher Farbcode, sondern als unterschiedliche Farbsignaturen interpretiert.

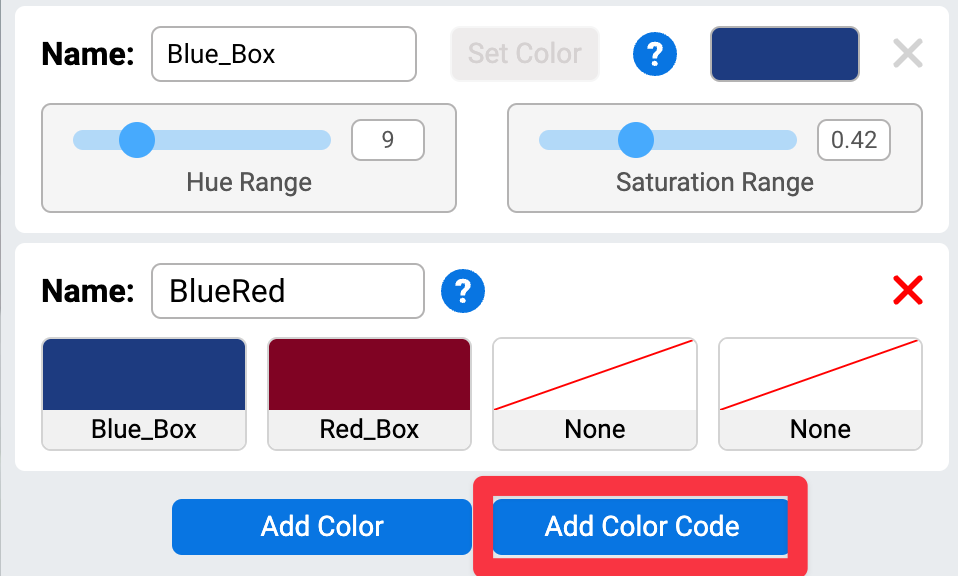

Vergrößerte Ansicht des neuen Farbcodes mit Hervorhebung der Schaltfläche „Farbcode hinzufügen“ unter dem Code.

Zusätzliche Farbcodes können durch Auswahl von„Farbcode hinzufügen“ hinzugefügt werden.

Hinweis: Wenn eine Farbsignatur aktuell innerhalb eines Farbcodes verwendet wird, können Sie sie erst entfernen, wenn sie nicht mehr Teil eines vorhandenen Farbcodes ist.

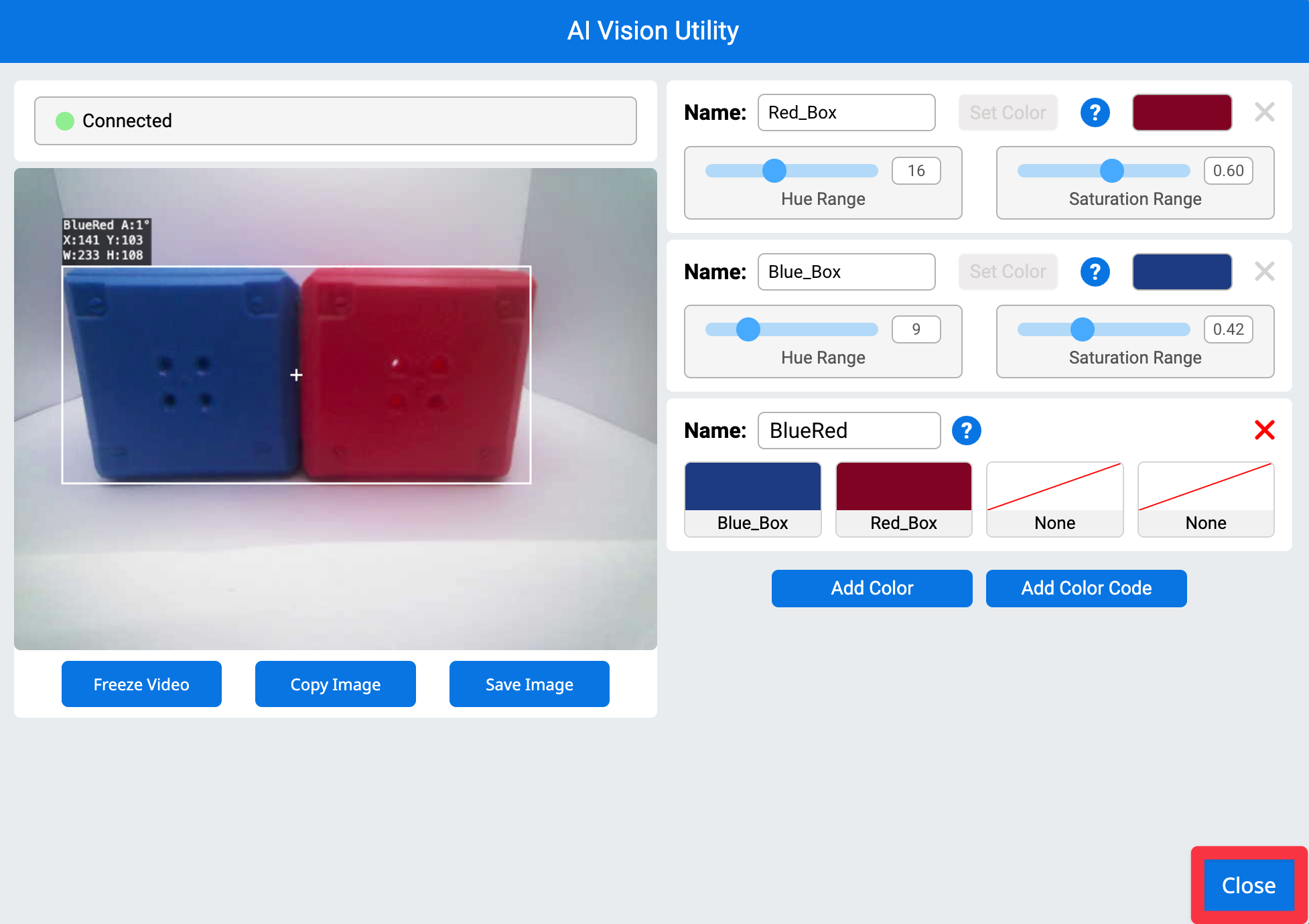

AI Vision Utility in VEXcode AIM mit einer Hervorhebung der Schaltfläche „Schließen“ in der unteren rechten Ecke.

Wenn alle gewünschten Farbcodes festgelegt wurden, wählen Sie Schließen.

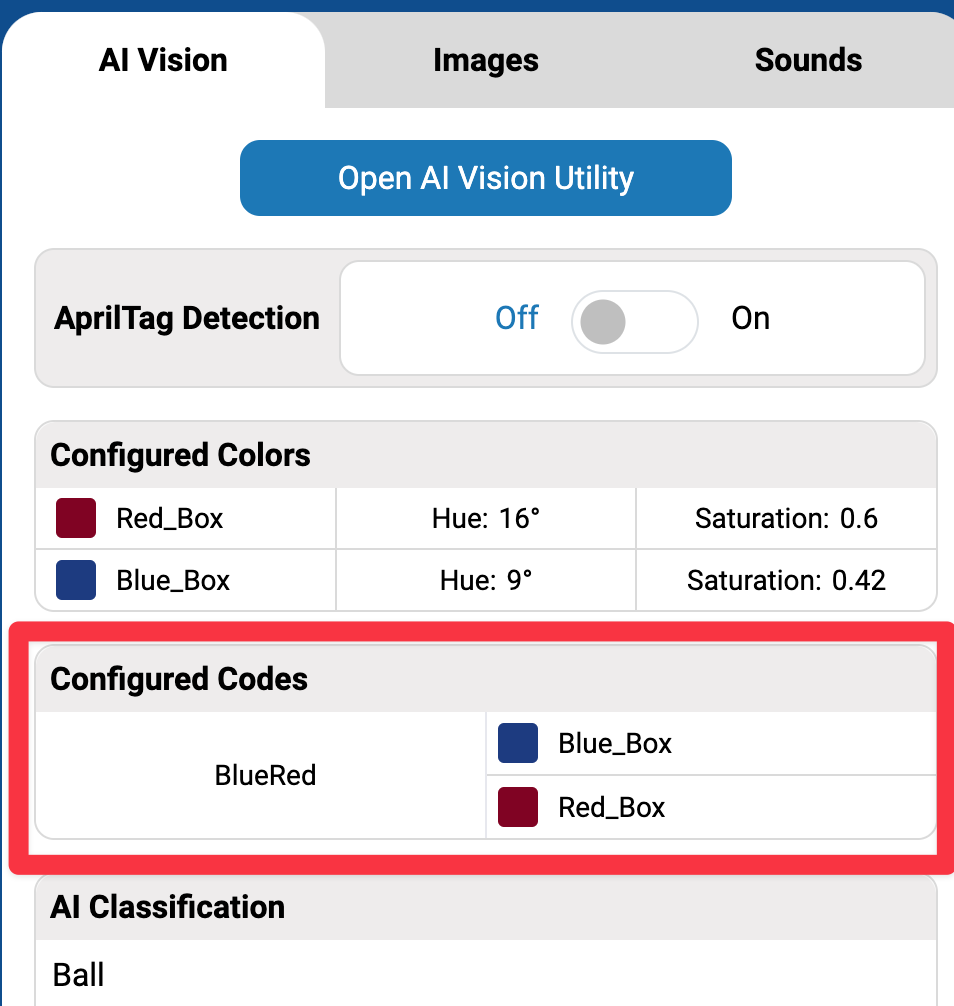

Vergrößerte Ansicht der Systemsteuerung in VEXcode AIM mit einer Hervorhebung um den Abschnitt „Farbcodes“. Darin befindet sich eine Zeile, die dem konfigurierten Farbcode entspricht.

Alle konfigurierten Farbcodes werden jetzt in der AIM-Systemsteuerung angezeigt.
