Der Remote-Bildschirm im VEXcode AIM-Bedienfeld zeigt den Bildschirm des angeschlossenen VEX AIM-Codierungsroboters in Echtzeit an. Sie können per Fernzugriff mit dem Bildschirm des Roboters interagieren und Bilder kopieren oder speichern.

Hinweis: Um den Remote Screen zu verwenden, muss der Roboter über eine Kabelverbindung angeschlossen sein. Der Remote Screen funktioniert nicht über Bluetooth. Weitere Informationen zum Anschließen Ihres Roboters finden Sie in diesem Artikel

Zugriff auf den Remote-Bildschirm

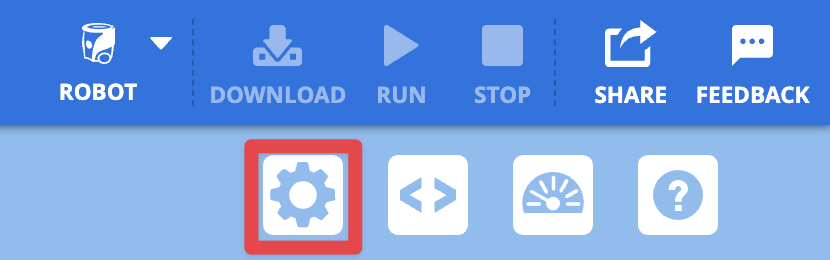

Die obere rechte Ecke der VEXcode AIM-Symbolleiste mit der hervorgehobenen Schaltfläche mit dem Zahnradsymbol in der unteren Reihe links neben der Schaltfläche „Code Viewer“.

Öffnen Sie die Systemsteuerung, indem Sie das Zahnradsymbol in der oberen rechten Ecke von VEXcode AIM auswählen.

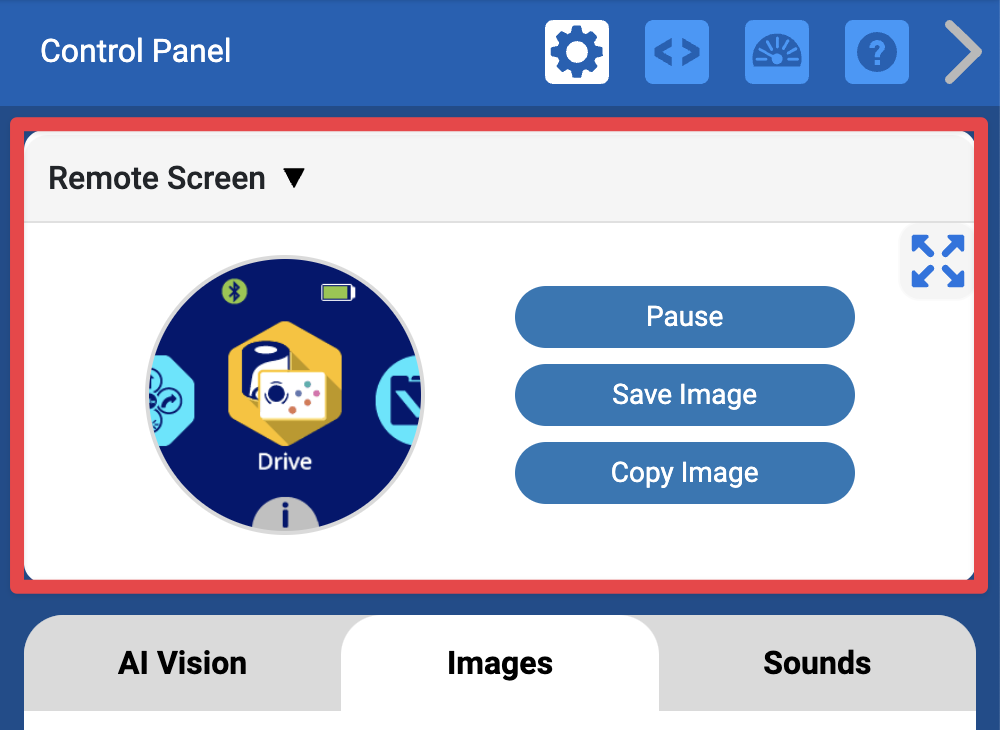

Die Oberseite des Bedienfelds in VEXcode AIM mit hervorgehobenem Abschnitt „Remote-Bildschirm“, der ein Bild des Bildschirms des verbundenen Roboters und drei Schaltflächen mit den Aufschriften „Pause“, „Bild speichern“ und „Bild kopieren“ zeigt.

Der Abschnitt „Remote-Bildschirm“ befindet sich oben im Fenster.

Verwenden des Remote-Bildschirms

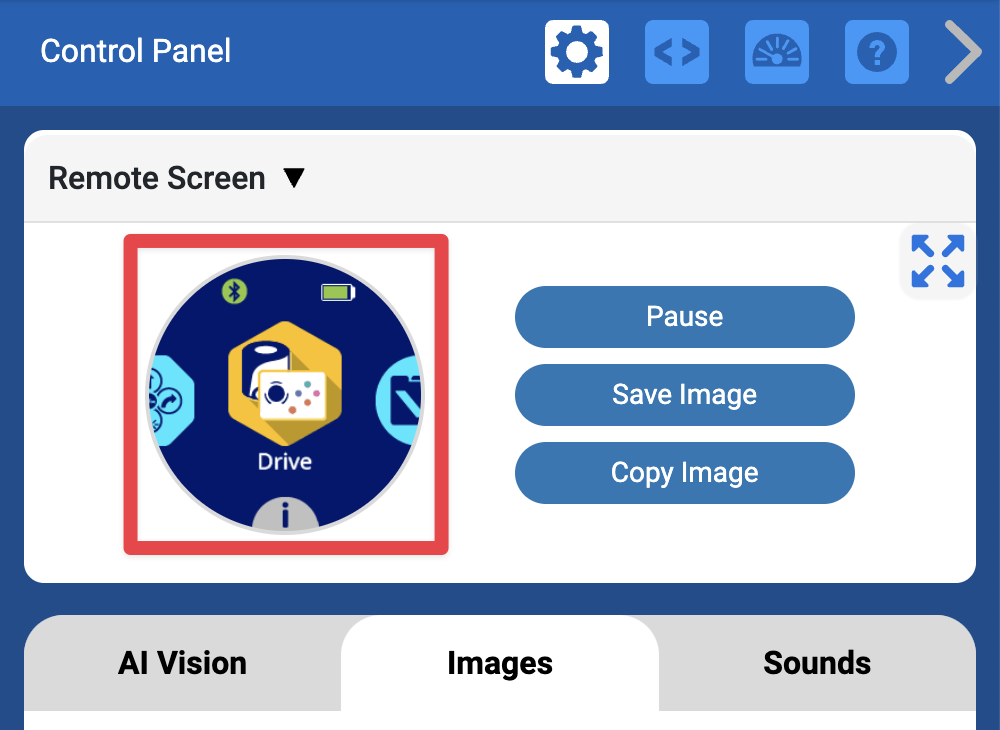

Das gleiche Bild mit einem roten Kästchen hebt das Bild des Roboterbildschirms auf der linken Seite hervor.

Wenn der Remote-Bildschirm geöffnet wird, wird das aktuelle Bild auf dem Bildschirm des Roboters angezeigt. Wenn sich das Bildschirmbild des Roboters ändert, wird das Bild auf dem Remote-Bildschirm aktualisiert.

Um über den Remote-Bildschirm mit dem Bildschirm des Roboters zu interagieren, wählen Sie das gewünschte Bildschirmbild aus. Der Bildschirm des verbundenen Roboters ändert sich, ebenso wie das Bild auf dem Remote-Bildschirm. Sehen Sie sich dieses Video an, um ein Beispiel für die Auswahl der Info-Schaltfläche zum Anzeigen der Roboterinformationen zu sehen.

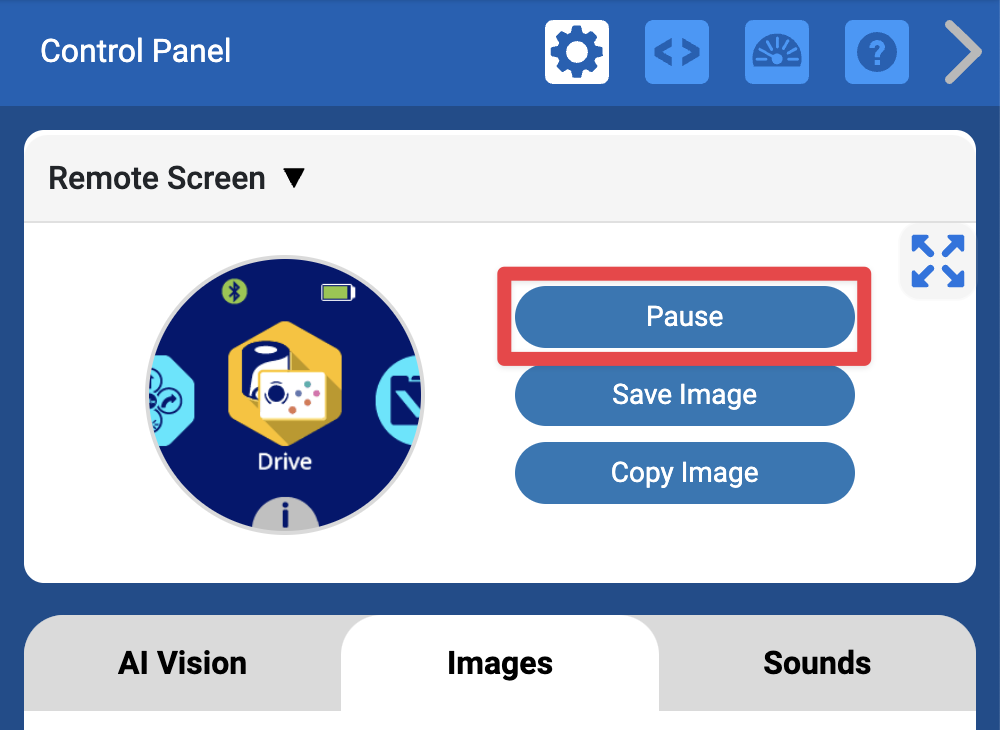

Dasselbe Bild des Abschnitts „Remote-Bildschirm“ oben in der Systemsteuerung, wobei die Schaltfläche „Pause“ rechts neben dem Bildschirmbild hervorgehoben ist.

Um das Bild auf dem Bildschirm anzuhalten, wählen Sie Pause.

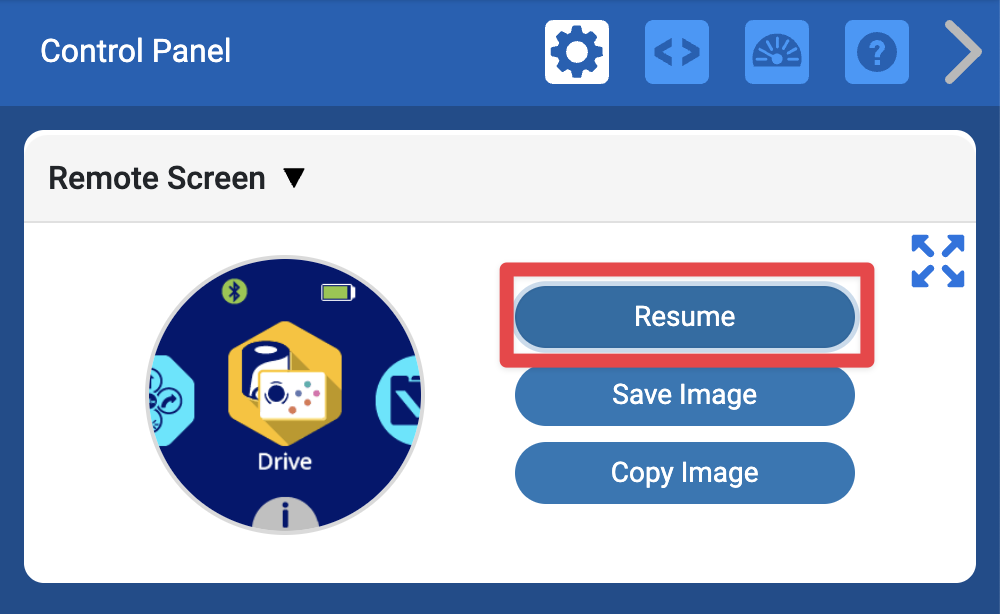

Dasselbe Bild wie oben, wobei anstelle der Pause-Schaltfläche die Schaltfläche „Fortsetzen“ hervorgehoben ist.

Um die Bildübertragung erneut zu starten, wählen Sie Fortsetzen.

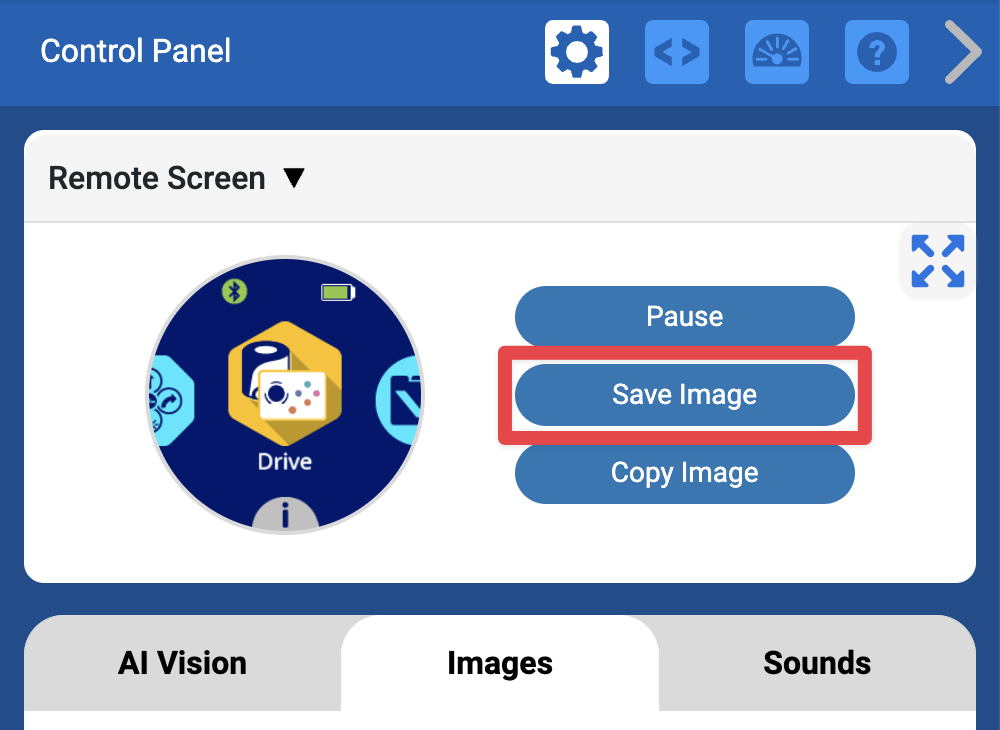

Dasselbe Bild wie zuvor, mit der hervorgehobenen Schaltfläche „Bild speichern“ unter der Schaltfläche „Pause“ auf der rechten Seite.

Um ein Bild vom Bildschirm zu speichern, wählen Sie die Schaltfläche Bild speichern.

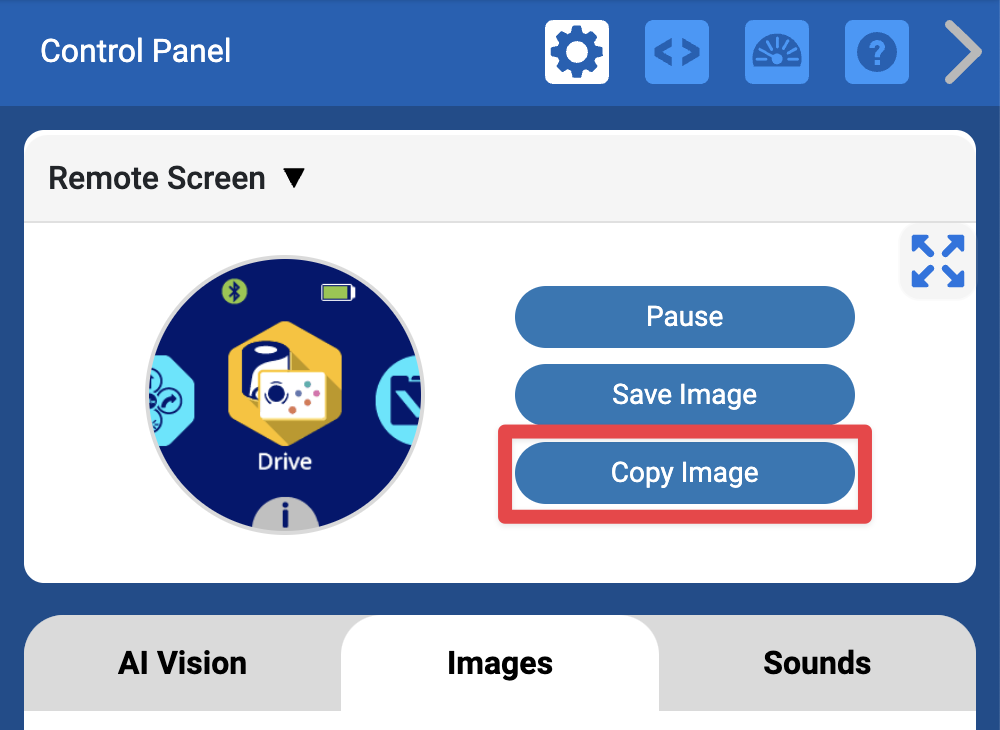

Dasselbe Bild wie das vorherige, wobei die Schaltfläche „Bild kopieren“ unter der Schaltfläche „Bild speichern“ auf der rechten Seite hervorgehoben ist.

Um ein Bild vom Bildschirm zu kopieren, wählen Sie die Schaltfläche Bild kopieren.

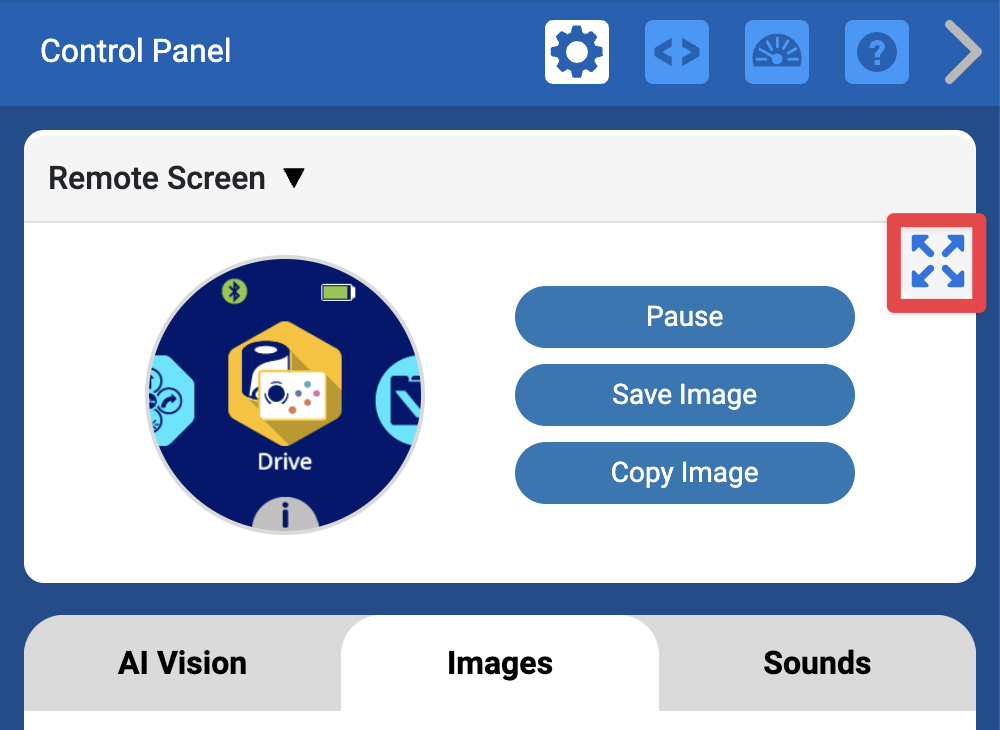

Dasselbe Bild wie zuvor, wobei die Erweiterungspfeile in der oberen rechten Ecke hervorgehoben sind.

Das Bild im Remote-Bildschirm kann durch Auswahl der Pfeile in der oberen rechten Ecke vergrößert werden.

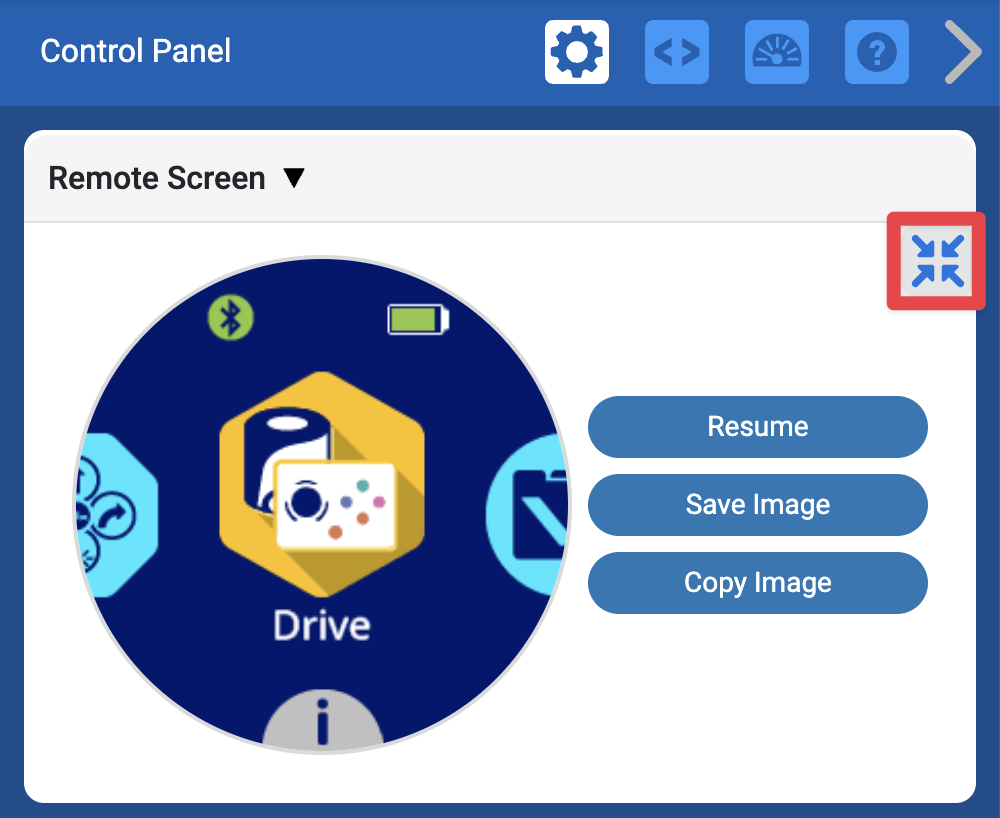

Der vergrößerte Remote-Bildschirm zeigt ein größeres Bild des Roboterbildschirms, wobei die Pfeile in der oberen rechten Ecke hervorgehoben sind, um anzuzeigen, wie zur Standardbildschirmgröße zurückgekehrt werden kann.

Um das Bild auf die Standardgröße zurückzusetzen, wählen Sie die Pfeile erneut aus.

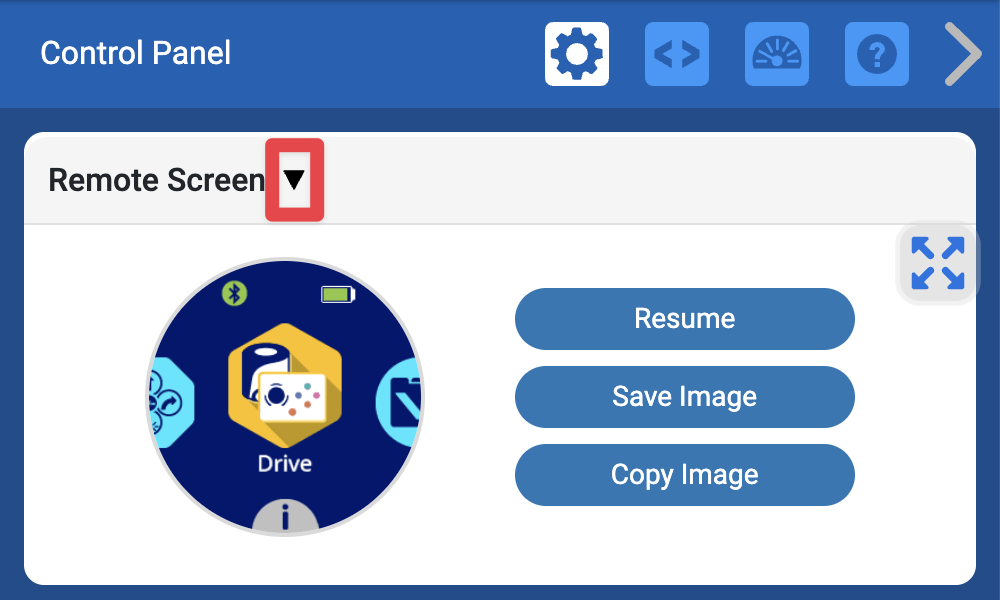

Dasselbe Bild des oberen Teils der Systemsteuerung mit dem hervorgehobenen Abwärtspfeil rechts neben der Überschrift „Remote-Bildschirm“.

Um den Remote-Bildschirm zu schließen, wählen Sie den Pfeil rechts neben der Überschrift „Remote-Bildschirm“ aus, um den Abschnitt der Systemsteuerung auszublenden.
