Der Bildschirm des VEX AIM Codierungsroboters bietet Statusanzeigen und verwendet Symbole, um die Navigation durch verschiedene Menüoptionen zu ermöglichen. Dieser Artikel erklärt Ihnen die Bedeutung der verschiedenen Symbole und Icons und hilft Ihnen beim Einstieg in die Welt Ihres Roboters.

Batteriestatus

AIM-Roboterbildschirm mit hervorgehobenem grünen Batteriesymbol in der oberen rechten Ecke.

Das Batteriesymbol in der oberen rechten Ecke zeigt den aktuellen Ladezustand der Roboterbatterie an.

Es werden drei Abbildungen des Batteriesymbols angezeigt, die die verschiedenen Ladestände des Akkus verdeutlichen. Oben befindet sich ein grünes Symbol für einen vollen Akku, in der Mitte ein gelbes Symbol für einen halb vollen Akku und unten ein rotes Symbol für einen niedrigen Akkustand.

Der Akkustand lässt sich anhand der Farbe des Symbols ablesen:

Grün – Voller Akku
Gelb – Teilbatterie
Rot – Niedriger Batteriestand

Ein blinkendes Batteriesymbol zeigt an, dass der Roboter gerade geladen wird.

Controller-Status

Der Bildschirm des AIM-Roboters zeigt in der oberen linken Ecke das Controller-Symbol an, was auf einen angeschlossenen One Stick Controller hinweist.

Wenn ein One Stick Controller mit dem Roboter verbunden ist, erscheint das Controller-Symbol in der oberen linken Ecke des Bildschirms.

Verbindungsstatus

Der Bluetooth-Verbindungsstatus wird durch ein Bluetooth-Symbol in der oberen linken Ecke des Bildschirms angezeigt. Ein durchgehend grünes Symbol signalisiert eine aktive Bluetooth-Verbindung.

Das gleiche Bild wie zuvor, diesmal jedoch mit einem ausgegrauten Bluetooth-Symbol, was darauf hinweist, dass der Roboter derzeit nicht über Bluetooth verbunden ist.

Ein blinkendes graues Symbol zeigt an, dass der Roboter derzeit nicht per Bluetooth verbunden ist.

Der Radiostatus wird durch ein Symbol für den Sender angezeigt.

Der Funkstatus wird auch mit einem Symbol für den Zugangspunkt angezeigt. Ein ausgefülltes Symbol signalisiert eine aktive Verbindung, ein blinkendes Symbol bedeutet, dass der Roboter derzeit nicht verbunden ist.

Linkstatus

Der Bildschirm des AIM-Roboters zeigt in der oberen linken Ecke ein Verbindungssymbol an, das auf einen verbundenen Roboter hinweist.

Wenn ein anderer VEX AIM Coding-Roboter mit dem Roboter verbunden ist, erscheint das Verbindungssymbol in der oberen linken Ecke des Bildschirms.

Info-Symbol

Der Bildschirm des AIM-Roboters mit dem hervorgehobenen grauen i-Symbol unten in der Mitte des Bildschirms.

Durch Auswahl des Info-Symbols am unteren Bildschirmrand werden die Roboterinformationen geöffnet.

AIM1415 als Robotername auf dem Bildschirm. Akku zu 97 % geladen und es wird angezeigt, dass eine Verbindung zu AIM 7818 besteht.

Die Roboterinformationen umfassen den Namen des Roboters, die Akkulaufzeit und den Namen des Roboters, mit dem er aktuell verbunden ist.

Navigationssymbole

Auf dem Bildschirm werden die Informationen zum AIM-Roboter angezeigt. Unten in der Mitte befindet sich ein nach hinten gebogener Pfeil in einem grauen Button, der anzeigt, was ausgewählt werden muss, um diesen Bildschirm zu verlassen.

Verwenden Sie den grauen Zurück-Pfeil, um den aktuellen Bildschirm zu verlassen.

Hauptmenü-Symbole

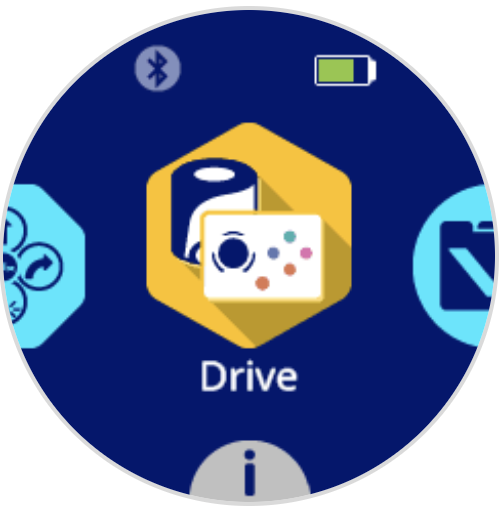

Der Bildschirm des AIM-Roboters mit dem Drive-Symbol in der Mitte.

Durch Auswahl des Drive-Symbols wird der integrierte Drive-Modus geöffnet, sodass Sie Ihren Roboter mit einem verbundenen Controller steuern können. Lesen Sie diesen Artikel, um mehr über die Verwendung des Fahrmodus zu erfahren.

Der Bildschirm des AIM-Roboters mit dem Symbol „Einstellungen“ in der Mitte.

Durch Auswahl des Symbols „Einstellungen“ wird das Einstellungsmenü des Roboters geöffnet. Lesen Sie diesen Artikel, um mehr über die Einstellungen des Roboters zu erfahren.

Der Bildschirm des AIM-Roboters mit dem Projektsymbol in der Mitte.

Durch Auswahl des Symbols „Projekte“ können Sie auf ein heruntergeladenes Projekt auf dem Roboter zugreifen. Lesen Sie diesen Artikel, um mehr über die Verwendung von Projekten auf dem Roboter zu erfahren.

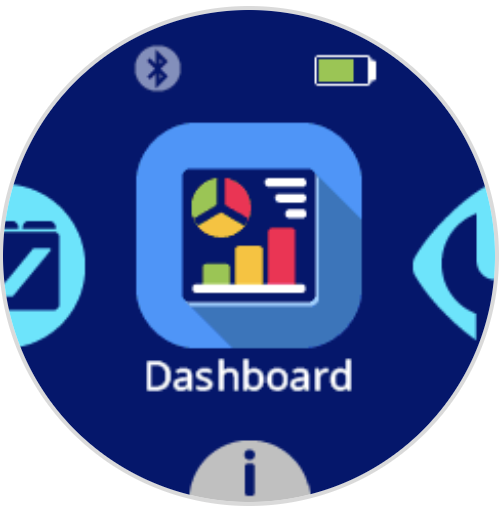

Der Bildschirm des AIM-Roboters mit dem Dashboard-Symbol in der Mitte.

Durch Auswahl des Dashboard-Symbols wird das Dashboard geöffnet. Lesen Sie diesen Artikel, um mehr über die Funktionen des Dashboards zu erfahren.

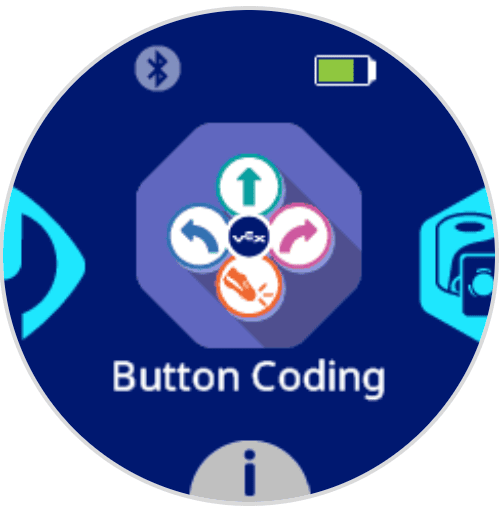

Der Bildschirm des AIM-Roboters mit dem Symbol für die Tastencodierung in der Mitte.

Durch Auswahl des Symbols „Tastencodierung“ wird die Tastencodierung geöffnet, sodass Sie den Roboter mit Tasten auf dem Bildschirm des Roboters programmieren können.
