Herstellen einer Verbindung zum seriellen Port der Konsole im webbasierten VEXcode EXP – VEX-Bibliothek

Um im webbasierten VEXcode EXP auf der Konsole zu drucken, ist eine Verbindung zum seriellen Port der Konsole erforderlich. Dieser zweite Port wird benötigt, da der erste serielle Port das EXP Brain für Projektdownloads von einem Browser mit dem Gerät verbindet.

Hinweis: Um auf der Konsole zu drucken, muss das EXP Brain während der Verwendung des seriellen Anschlusses der Konsole über ein USB-Kabel mit dem Gerät verbunden bleiben.

VEXcode EXP Print Console ist nicht verfügbar und zeigt die Meldung „Konsolen-Seriellport ist derzeit nicht verbunden“ an. Bitte verbinden Sie sich mit dem seriellen Konsolenanschluss, um die Druckkonsole zu verwenden. Unten finden Sie einen Link mit weiteren Informationen.

Wenn der serielle Port der Konsole nicht verbunden ist, wird die Druckkonsole in VEXcode EXP als nicht verfügbar angezeigt.

Herstellen einer Verbindung zum seriellen Port der Konsole

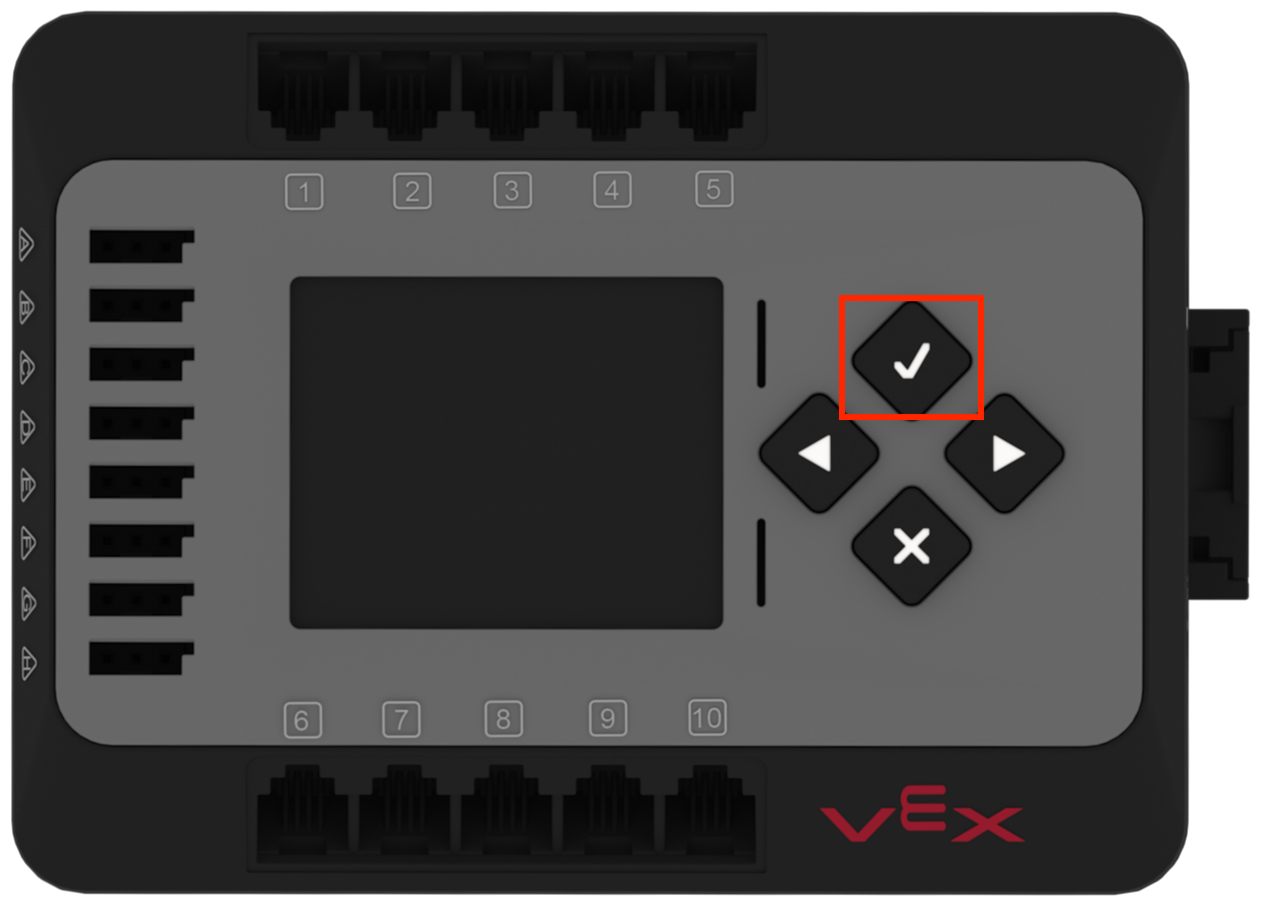

EXP Brain mit hervorgehobenem Check-Button.

Stellen Sie sicher, dass die EXP-Batterie geladen und mit dem EXP Brain verbunden ist.

Schalten Sie das Gehirn ein, indem Sie die Taste Check auf dem Gehirn drücken.

Das Gehirn ist über ein USB-Kabel mit einem Laptop verbunden.

Verbinden Sie das EXP mithilfe des USB-C-Kabels mit Ihrem Gerät.

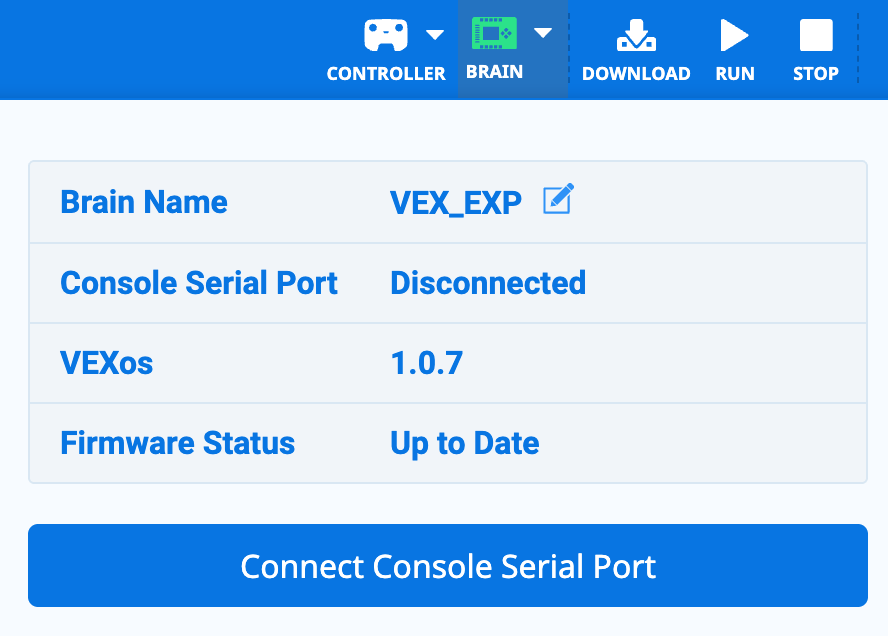

VEXcode EXP mit geöffnetem Brain-Dropdown-Menü und bereits angeschlossenem Brain. Der Status der seriellen Konsolenschnittstelle ist „Getrennt“, und die Schaltfläche darunter trägt die Aufschrift „Serielle Konsolenschnittstelle verbinden“.

Stellen Sie sicher, dass das EXP über den ersten Web-Seriell-Port mit dem Gerät verbunden ist. Weitere Informationen zu diesem Verbindungsvorgang finden Sie im Artikel für Ihr Gerät:

VEXcode EXP Toolbar mit hervorgehobenem grünen Gehirn-Symbol, was darauf hinweist, dass das Gehirn verbunden ist.

Sobald das Brain mit dem ersten Web-Seriellen-Port verbunden ist, wählen Sie das grüne Brain-Symbol aus.

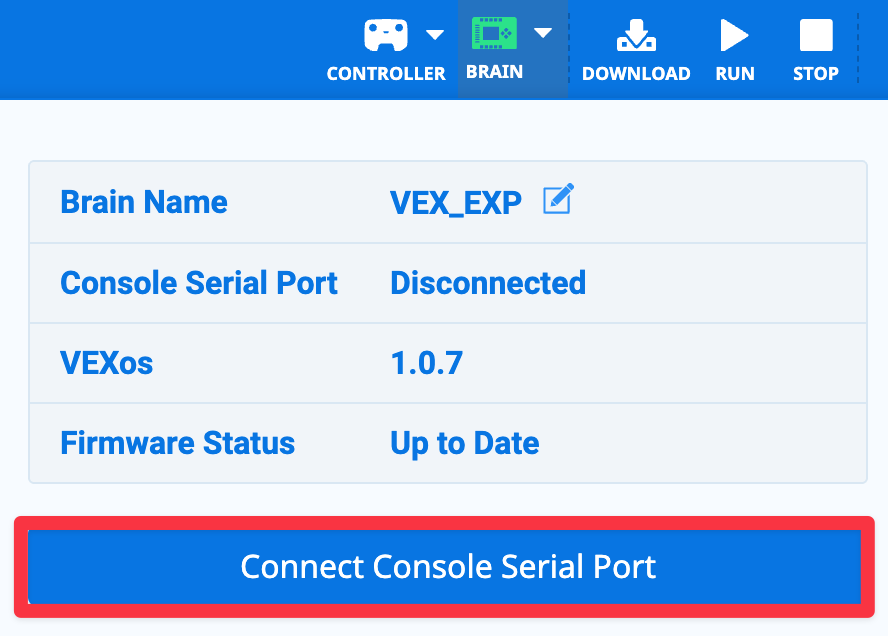

VEXcode EXP mit geöffnetem Brain-Dropdown-Menü und bereits angeschlossenem Brain. Der Status der seriellen Konsolenschnittstelle ist „Getrennt“, und die Schaltfläche darunter ist hervorgehoben und trägt die Aufschrift „Serielle Konsolenschnittstelle verbinden“.

Wählen Sie Verbinden Sie den seriellen Portder Konsole“.

macOS/Chromebook

Windows

Wählen Sie jedes Bild oben aus, um es zu vergrößern.

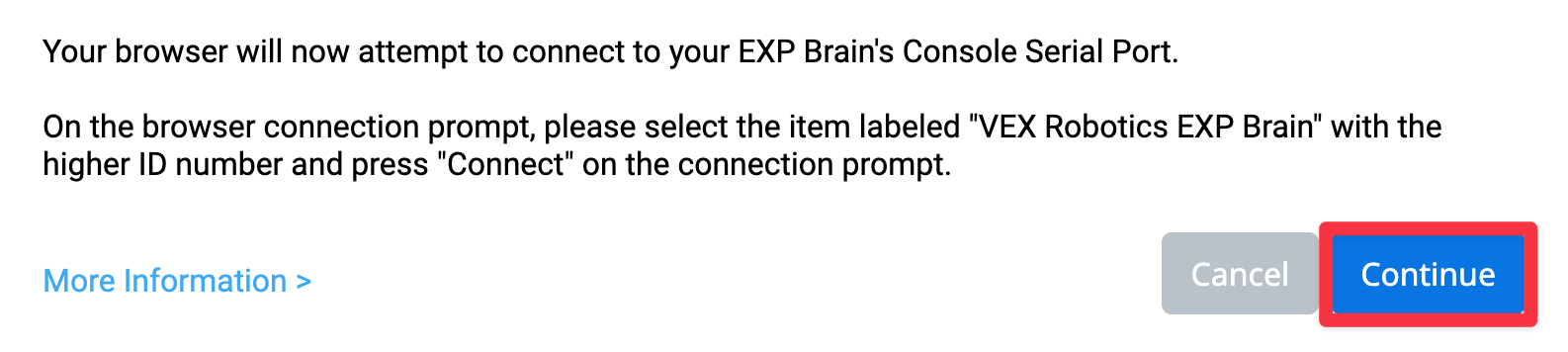

Abhängig von Ihrem Gerät wird eine Eingabeaufforderung angezeigt. Wählen Sie Weiter.

macOS/Chromebook

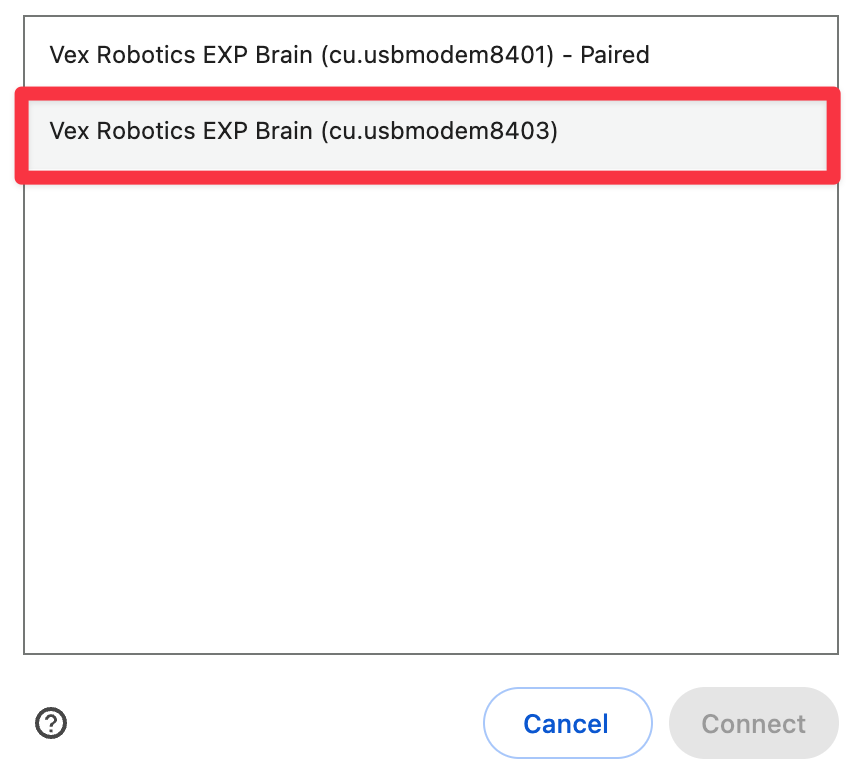

macOS- oder Chromebook-Browser-Verbindungsfenster mit zwei Elementen mit dem Titel VEX Robotics EXP Brain. Ein Element ist bereits gekoppelt und hat die ID-Nummer 8401, das andere die ID-Nummer 8403. Der Eintrag mit der ID 8403 ist hervorgehoben.

Windows

Windows-Browser-Verbindungsfenster mit zwei aufgelisteten Elementen. Der erste Eintrag lautet „Vex Robotics Benutzerport“, der zweite „Vex Robotics Kommunikationsport“ und die beiden sind bereits gekoppelt. Der Eintrag mit dem Titel „Vex Robotics Benutzerport“ ist hervorgehoben.

Wählen Sie jedes Bild oben aus, um es zu vergrößern.

macOS/Chromebook: Wählen Sie das EXP mit der HÖCHSTEN ID-Nummer aus der Liste der verfügbaren Brains. Die niedrigste ID-Nummer ist bereits gepaart.
Windows: Auswählen Benutzerport. Der Kommunikationsanschluss ist bereits gekoppelt.

macOS/Chromebook

macOS- oder Chromebook-Browser-Verbindungsfenster, in dem das Element mit der ID-Nummer 8403 ausgewählt ist. Unten ist die Schaltfläche „Verbinden“ hervorgehoben.

Windows

Windows-Browser-Verbindungsfenster, in dem der Eintrag „Vex Robotics Benutzerport“ ausgewählt ist. Die Schaltfläche „Verbinden“ unten ist hervorgehoben.

Wählen Sie jedes Bild oben aus, um es zu vergrößern.

Wählen Sie Connect , sobald Ihre Auswahl hervorgehoben ist.

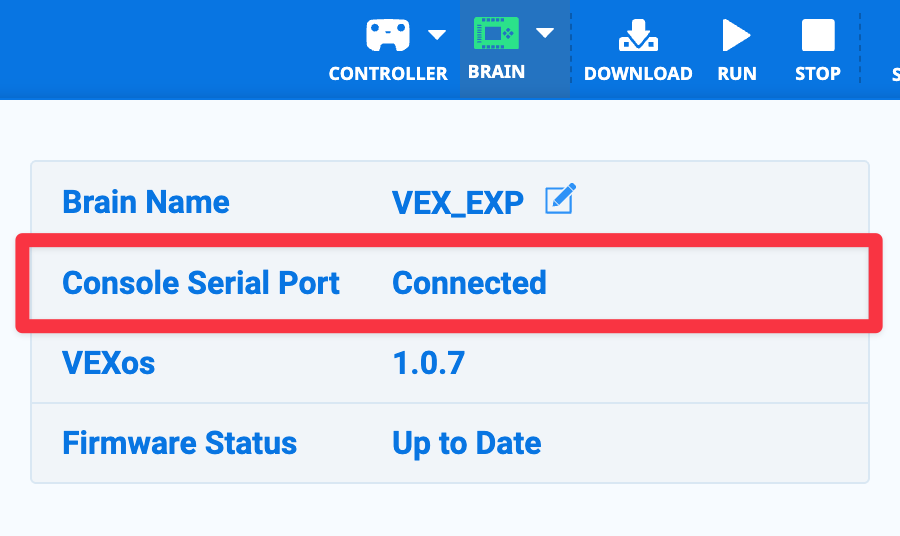

VEXcode EXP mit geöffnetem Brain-Dropdown-Menü und angeschlossenem Brain. Der Status des seriellen Konsolenports lautet „Verbunden“ und ist hervorgehoben.

Sobald die Verbindung erfolgreich ist, wird für den seriellen Port der Konsole „ Verbunden“ angezeigt. Die Druckkonsole steht jetzt zur Nutzung bereit.

Trennen der Verbindung zum seriellen Anschluss der Konsole

Um Ihr Gerät von einem EXP zu trennen, ziehen Sie das USB-C-Kabel von Ihrem Gerät oder dem Brain ab.

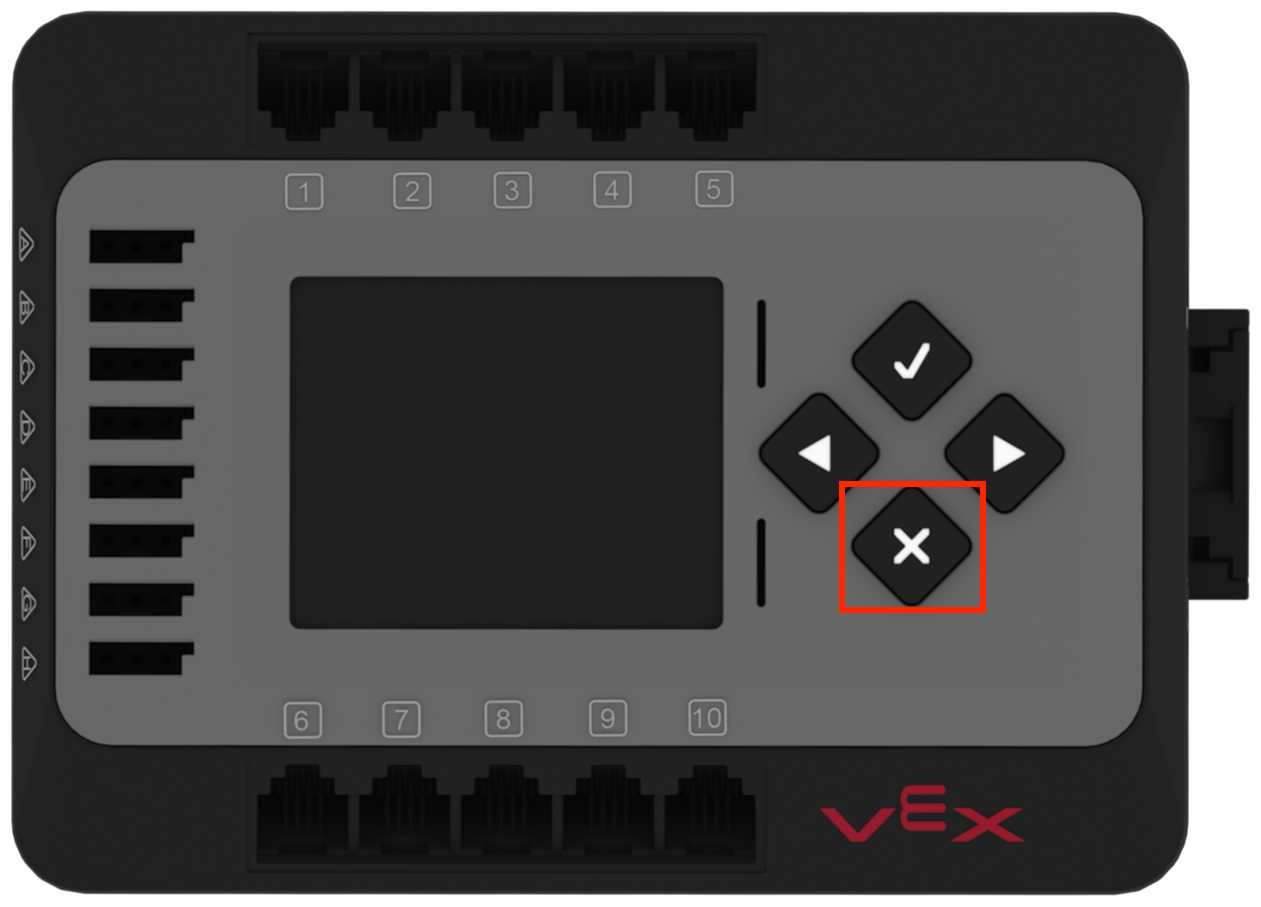

Eingeschaltet auf EXP Brain mit hervorgehobener X-Taste.

Sie können ein EXP auch vom webbasierten VEXcode EXP trennen, indem Sie das Brain ausschalten.

Schalten Sie das Brain aus, indem Sie die Taste x gedrückt halten, bis der Bildschirm des Brains schwarz wird.

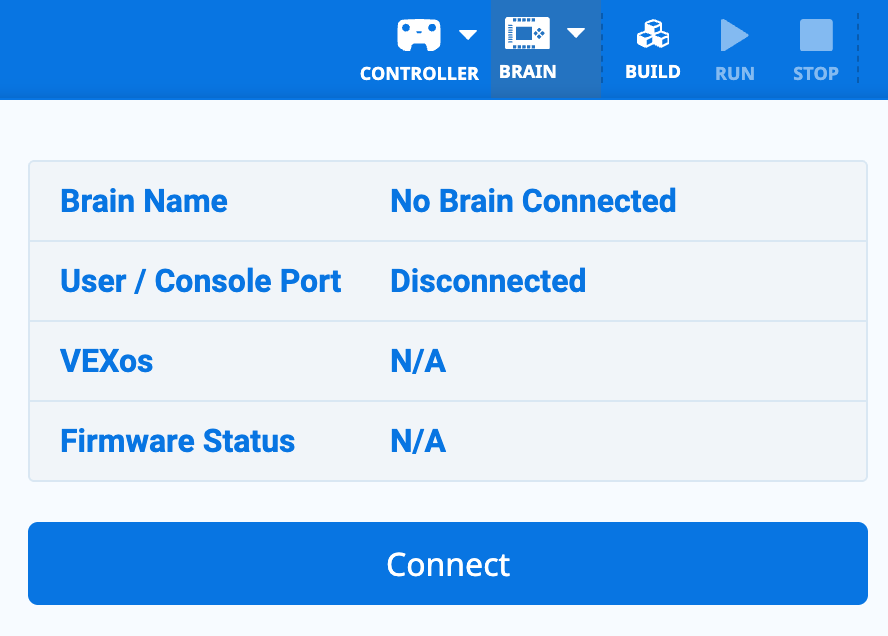

VEXcode EXP mit geöffnetem Brain-Dropdown-Menü und ohne angeschlossenes Brain.

Beide der oben genannten Methoden trennen das EXP Brain von beiden Web-Seriellen-Portsund zeigen das Brain-Symbol weiß an.
