Motorcontroller anschließen und konfigurieren 55 – VEX-Bibliothek

Der Motorcontroller 55 ermöglicht dem V5 Brain die Verbindung mit Gleichstrommotoren (DC). Befolgen Sie die nachstehenden Schritte, um zu erfahren, wie Sie einen Gleichstrommotor an den Motor Controller 55 anschließen und ihn als Gerät in VEXcode konfigurieren, um seine Verwendung in Codierungsprojekten zu ermöglichen.

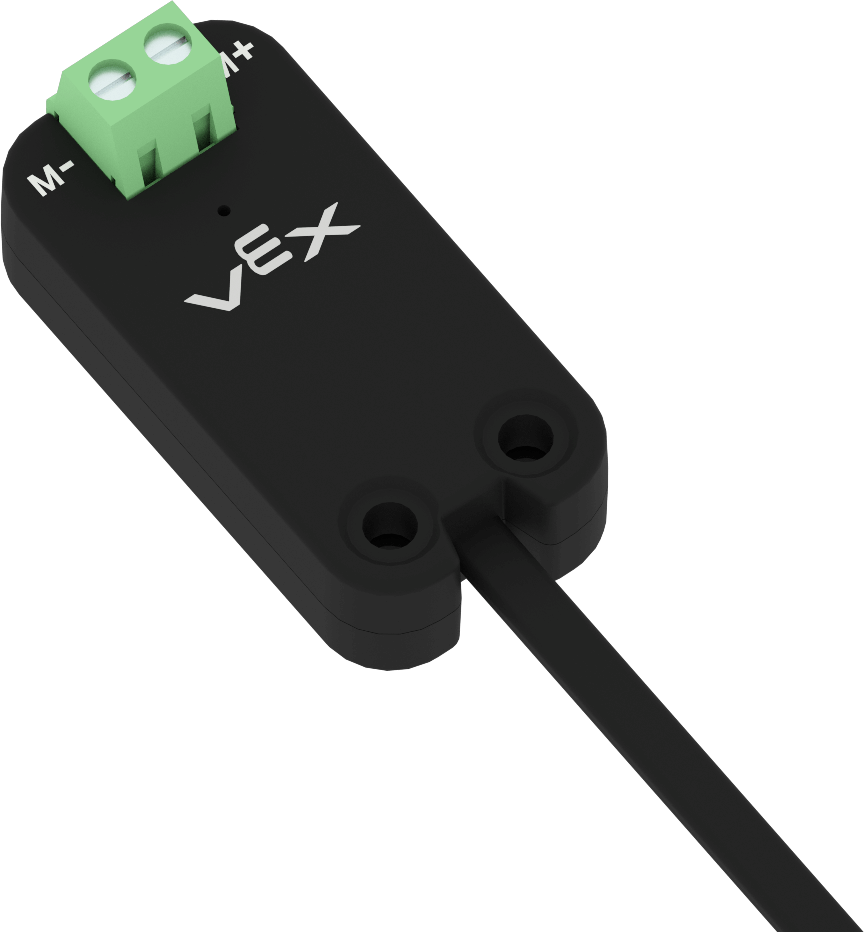

Motorsteuerung 55 Stück.

Anschluss des Motorcontrollers 55

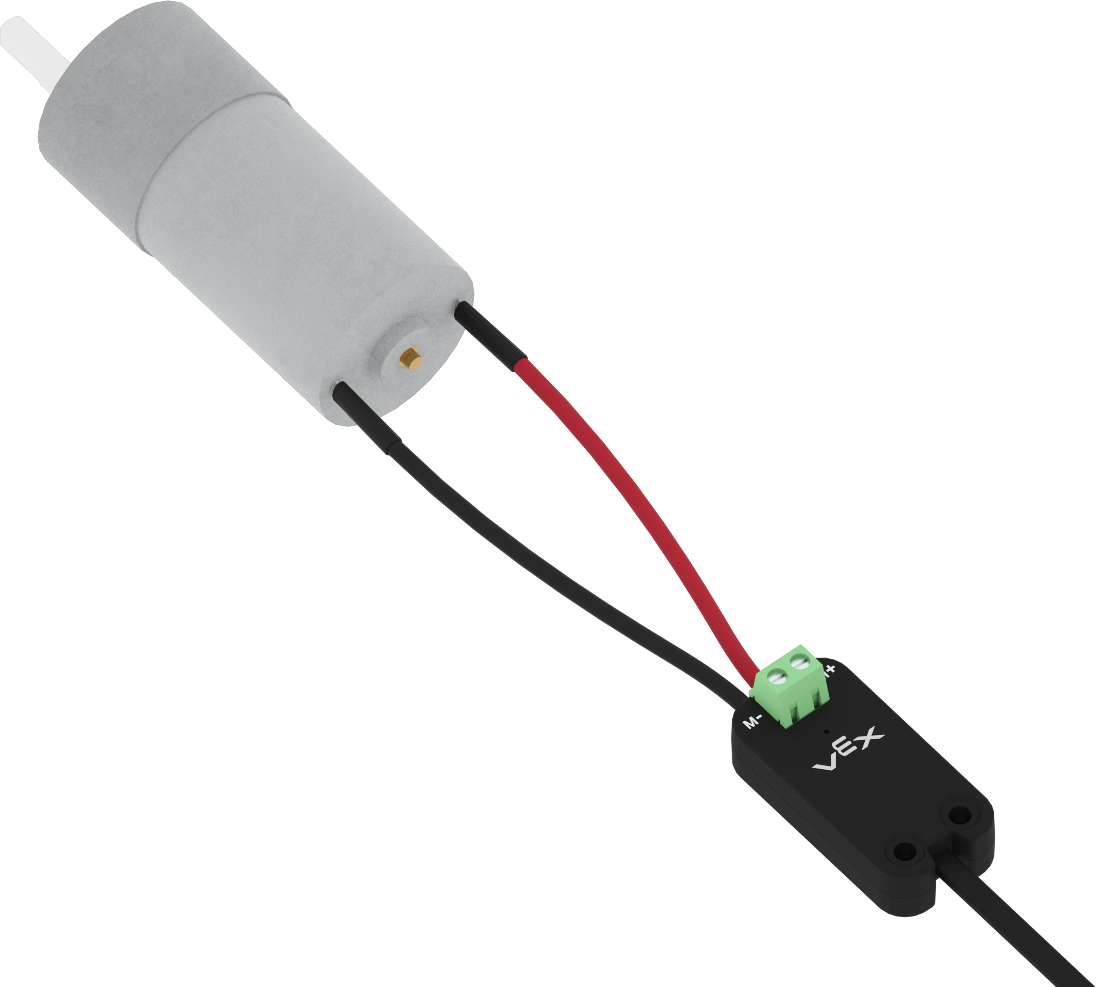

Der Motorcontroller 55 ist mit einer verdrahteten Verbindung zum Gleichstrommotor abgebildet.

Stellen Sie sicher, dass die Schrauben vollständig gelöst sind. Schließen Sie dann den Gleichstrommotor an den Motorcontroller 55 an.

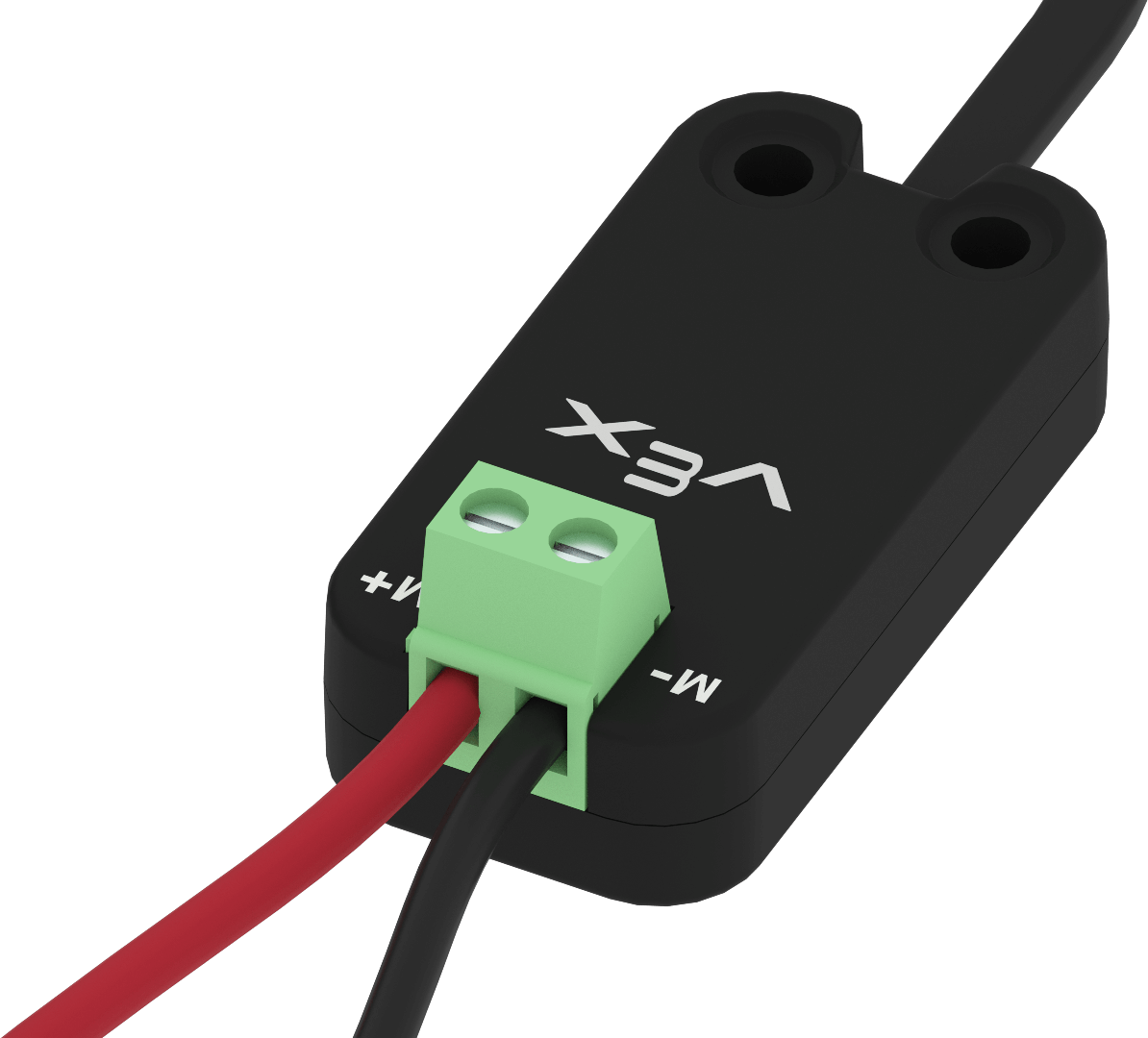

Nahaufnahme der Schrauben am Motor Controller 55, um zu verdeutlichen, dass diese nach dem Anschließen der Drähte festgezogen werden sollten.

Ziehen Sie die Schrauben am Motor Controller 55 vollständig fest. Dadurch wird sichergestellt, dass die mit dem Gleichstrommotor verbundenen Kabel sicher sind und sich nicht verschieben.

Diagramm des Motorcontrollers 55 mit einer drahtgebundenen Verbindung zum Gleichstrommotor und einer weiteren drahtgebundenen Verbindung zu einem der Smart Ports des V5 Brain. Das V5-Gehirn ist außerdem mit einer Roboterbatterie verbunden.

Sobald der Motor Controller 55 an das V5 Brain angeschlossen ist, muss er als Gerät in VEXcode hinzugefügt werden.

Konfigurieren des Motorcontrollers 55

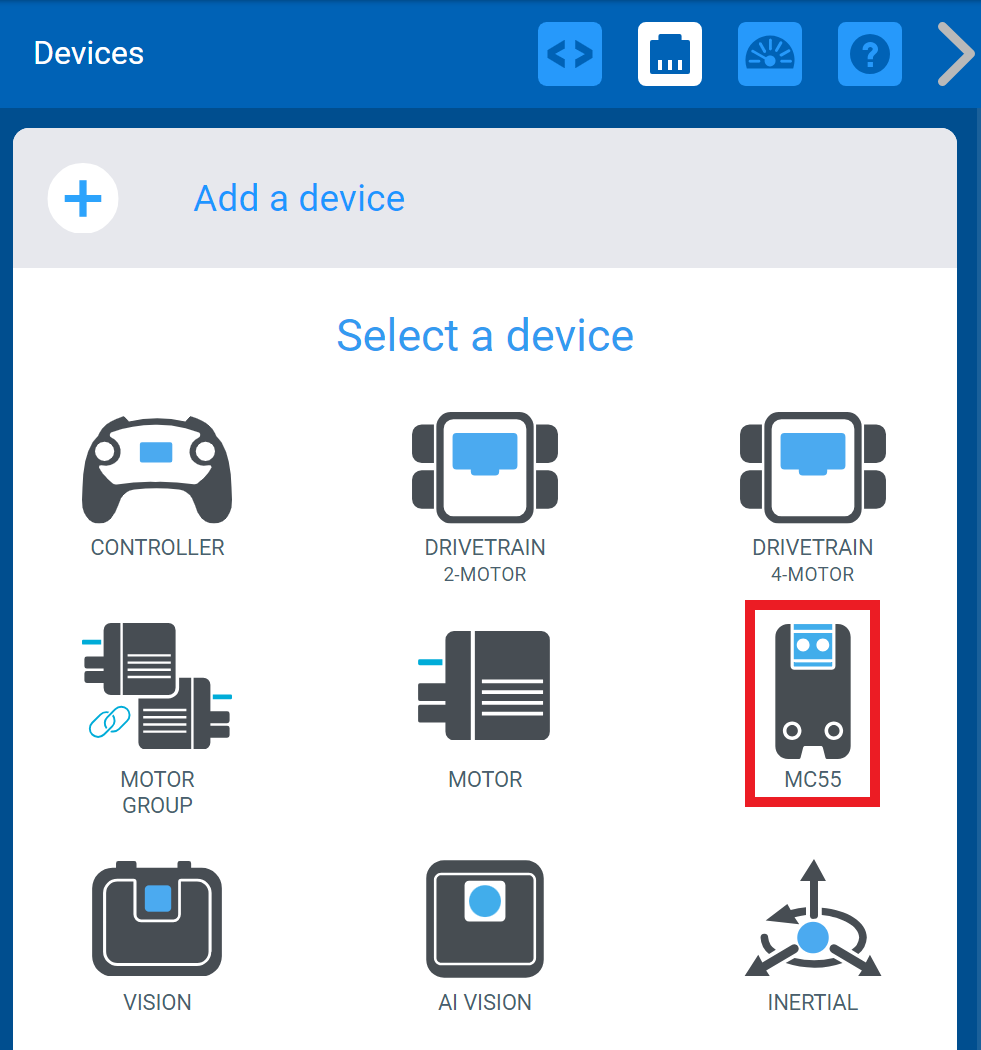

VEXcode V5 Geräte-Menü nach Auswahl der Schaltfläche "Gerät hinzufügen". Die Option MC55 ist hervorgehoben.

Konfigurieren Sie den Motorcontroller 55 in VEXcode.

Fügen Sie ein neues Gerät hinzu und wählen Sie MC55.

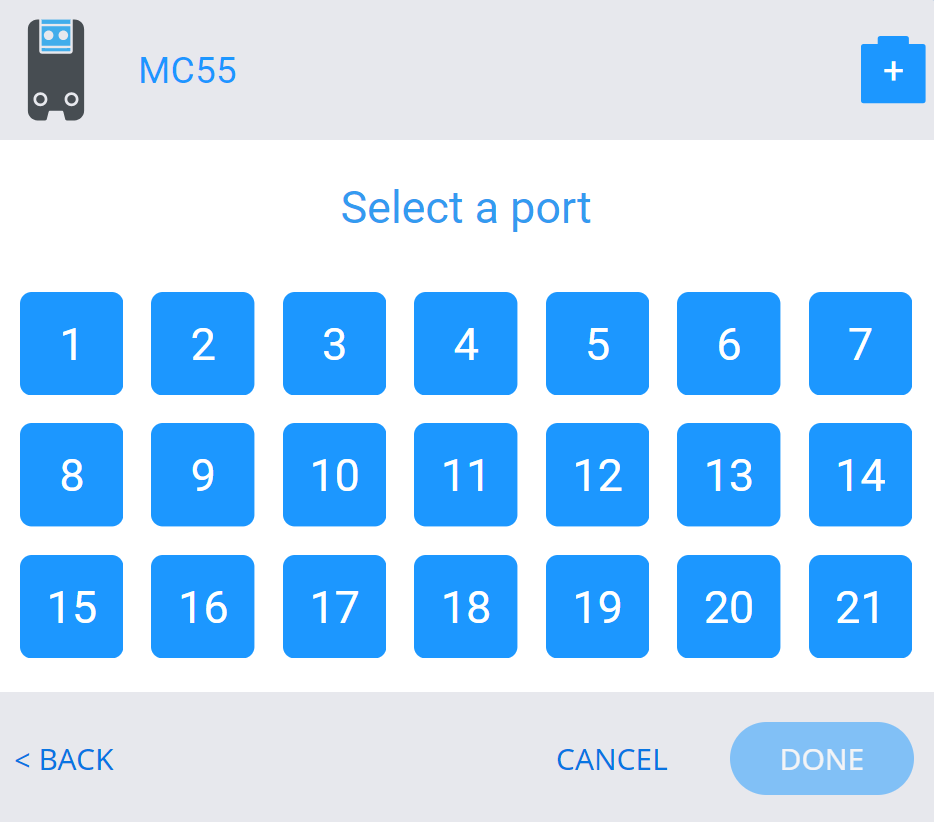

VEXcode V5 Wählen Sie im Menü „Port auswählen“ den spezifischen Port für den Motorcontroller 55 aus.

Wählen Sie aus, an welchem Port der Motor Controller 55 angeschlossen ist.

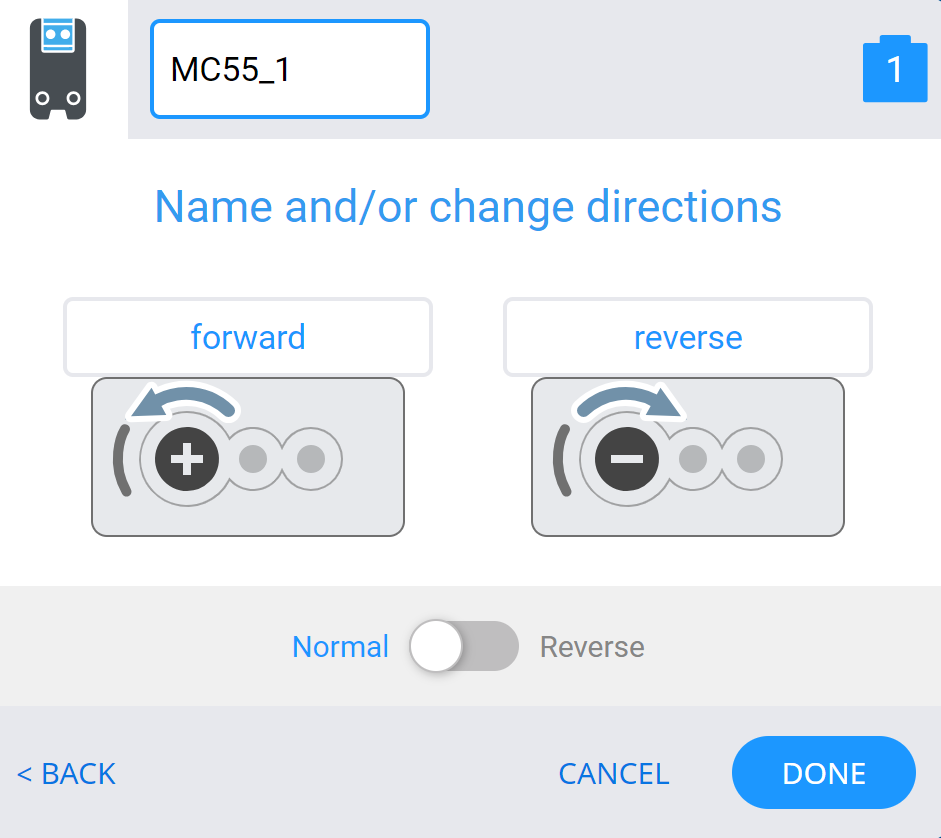

VEXcode V5 Gerätemenü nach Auswahl des Smart Ports und mit angezeigten Optionen für den Motor Controller 55. Mithilfe der Optionen können die einzelnen Drehrichtungen benannt und die Drehrichtung umgekehrt werden.

Passen Sie die Einstellungen so an, dass sie zu dem Gleichstrommotor passen, an den der Motorcontroller 55 angeschlossen ist.

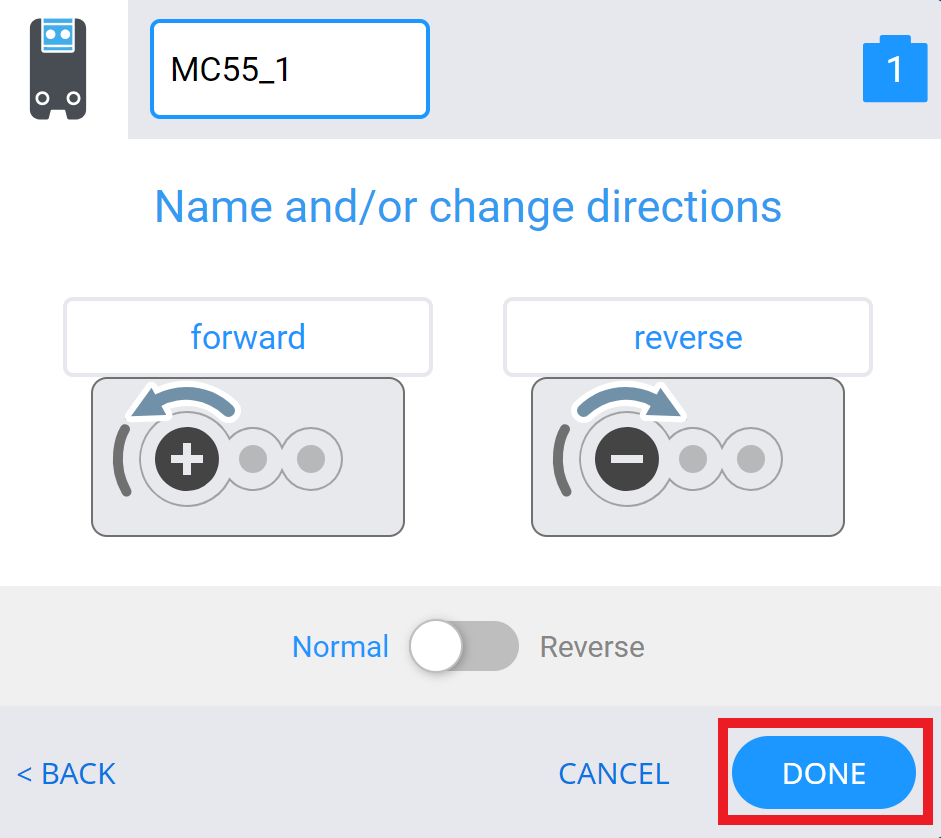

VEXcode V5 Gerätemenü nach Auswahl des Smart Ports und mit angezeigten Optionen für den Motor Controller 55. Unten ist die Schaltfläche „Fertig“ hervorgehoben.

AuswählenFertig.

Der Gleichstrommotor kann jetzt mit dem Motorcontroller 55 gesteuert werden.
