Die VEX CTE Workcell wurde entwickelt, um reale Anwendungen von Arbeitszellen in der Fertigungsindustrie zu simulieren. Der Serpentinenförderer ist eines der am häufigsten verwendeten Fördersysteme zum Zusammenstellen und Transportieren von Materialien. Beim Absolvieren von Herausforderungen können Sie Ihre eigenen, individuellen Schlangenketten zusammenstellen, die über das in der Bauanleitung Gezeigte hinausgehen.

Beachten Sie, dass das untenstehende Beispiel auf dem Standard-Serpentinenförderer-Layout basiert. Dieses Verfahren kann auf Förderbänder beliebiger Bauart angewendet werden.

Diagramm zur Veranschaulichung verschiedener Förderbandtypen, die in der beruflichen und technischen Bildung eingesetzt werden, mit Hervorhebung ihrer Komponenten und Funktionsweise sowie beschrifteten Teilen zur besseren Orientierung im Unterricht.

Zuerst werden die individuell angefertigten Serpentinenförderband-Schienenteile für die gewünschte Schienenkonstruktion zusammengesetzt und an der CTE-Fliese befestigt. Beachten Sie, dass die Kurvenschienenteile mit Sternschrauben und Flachmuttern an den CTE-Fliesen befestigt werden müssen.

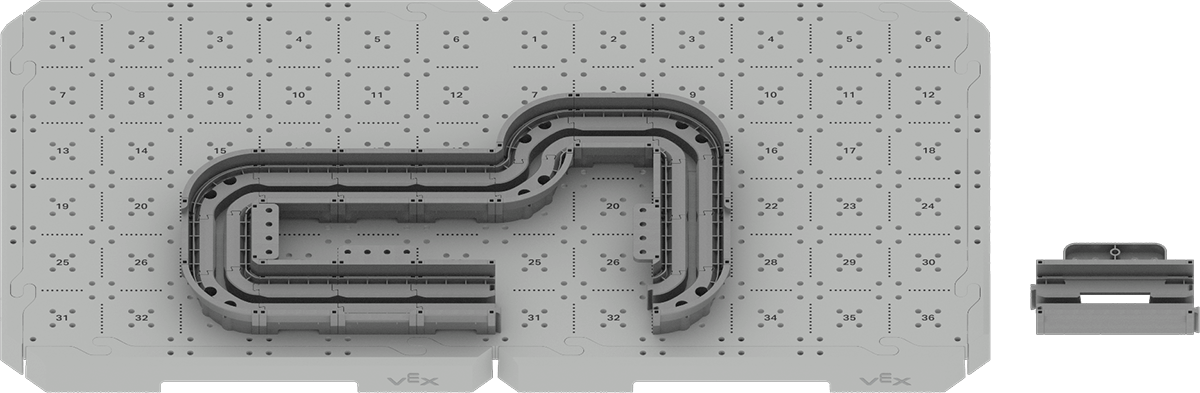

Lassen Sie in Ihrer maßgefertigten Serpentinenförderanlage eine Lücke für die Antriebsschiene der Serpentinenförderanlage. Befestigen Sie die Antriebsschiene nicht am Rest Ihres Serpentinenförderers.

Diagramm zur Veranschaulichung verschiedener Förderbandtypen, die in der beruflichen und technischen Ausbildung eingesetzt werden, sowie zur Veranschaulichung ihrer Konstruktion und Funktionalität für den Materialtransport.

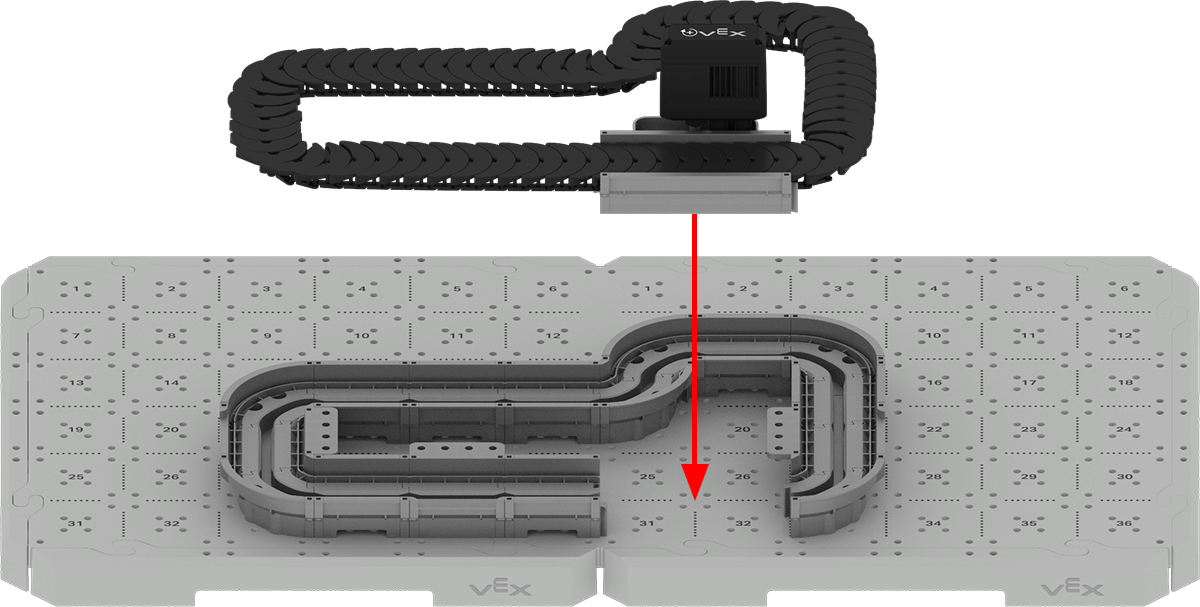

Legen Sie die Kette des Serpentinenförderers in die montierte Schiene ein, um zu sehen, ob für die gewünschte Distanz mehr oder weniger Ketten benötigt werden. Die Kette sollte:

Passen genau in die Basis der Schienenteile.
Kein Spielraum in der Öffnung für die Antriebsspur
Sie müssen nicht gedehnt werden, um in die Basis der Schienenteile zu passen.

Diagramm zur Veranschaulichung verschiedener Förderbandtypen, die in der beruflichen und technischen Bildung eingesetzt werden, mit Darstellung ihrer Komponenten und Funktionen für Bildungszwecke.

Nehmen Sie so lange Kettenglieder des Serpentinenförderers ab oder befestigen Sie sie, bis Sie die gewünschte Länge für Ihre individuelle Serpentinenförderanlage erreicht haben.

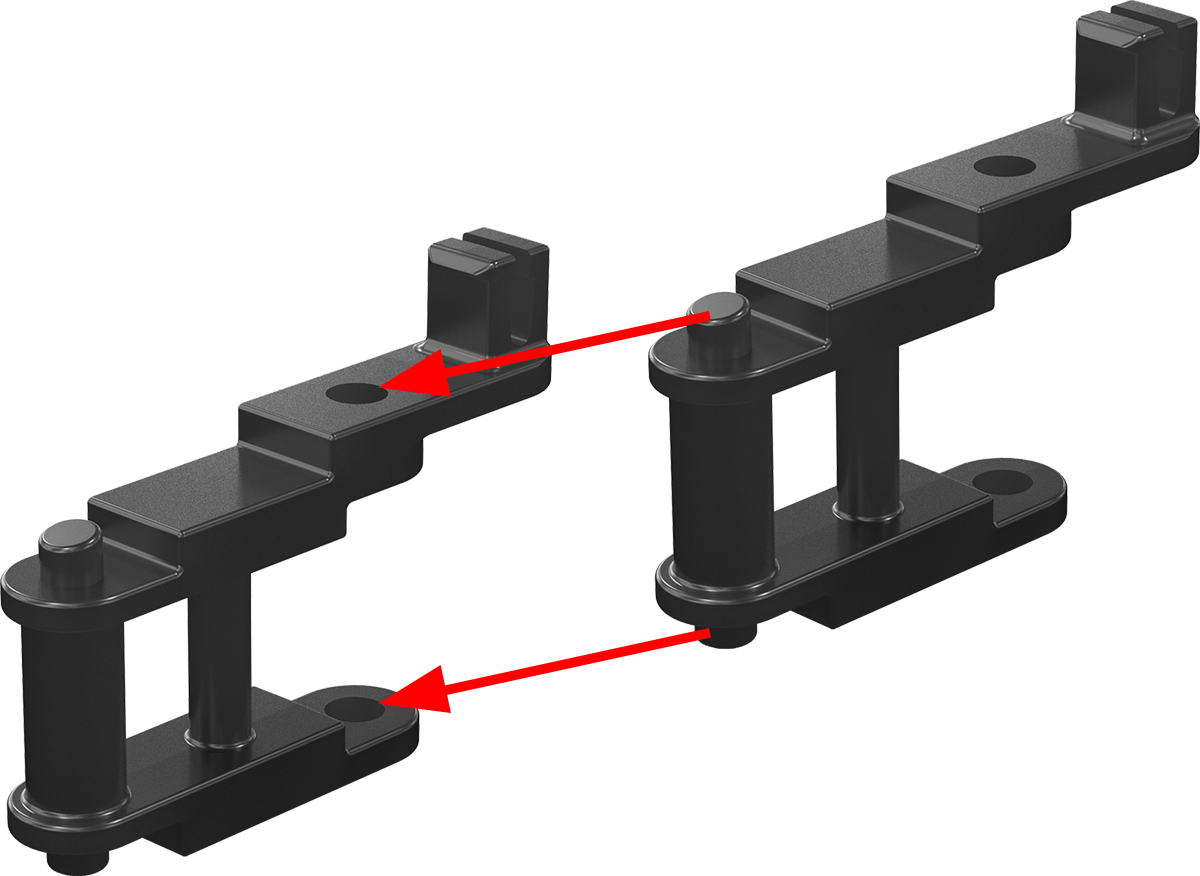

Verbinden Sie Anfang und Ende der Serpentinenförderkette, um eine vollständige Kette zu bilden.

Diagramm zur Veranschaulichung der Komponenten und Funktionsweise von Förderbändern in der beruflichen und technischen Bildung, wobei die wichtigsten Teile und ihre Funktionen für Bildungszwecke hervorgehoben werden.

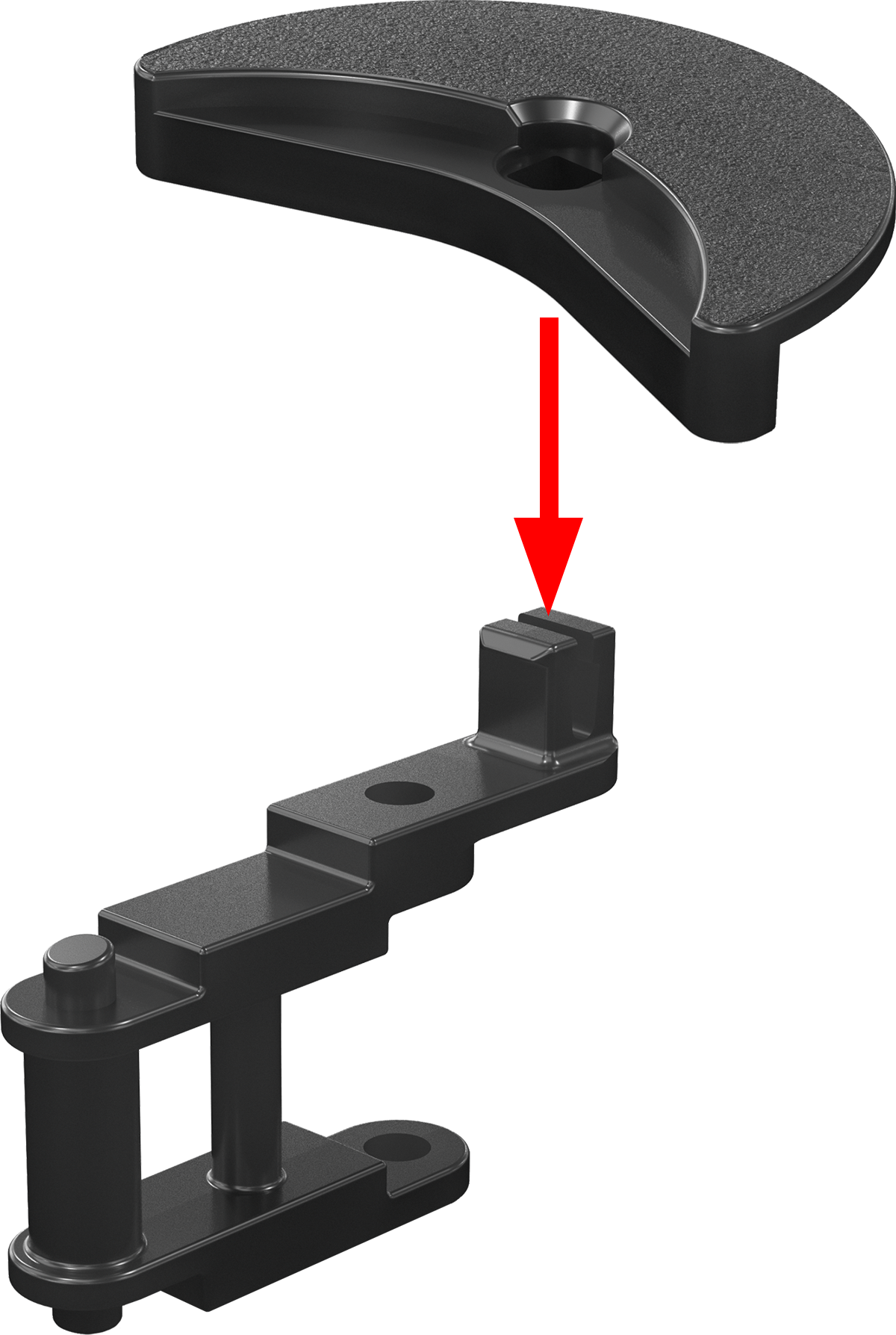

Für jede Serpentinenförderkette, die Sie verwenden, benötigen Sie eine Serpentinenförderplattform.

Befestigen Sie die Serpentinenförderer-Plattformen an Ihrer Serpentinenförderer-Kette.

Schema eines Fördersystems, das in der beruflichen und technischen Ausbildung eingesetzt wird und verschiedene Komponenten und deren Funktionen, einschließlich Bänder, Rollen und Tragkonstruktionen, veranschaulicht.

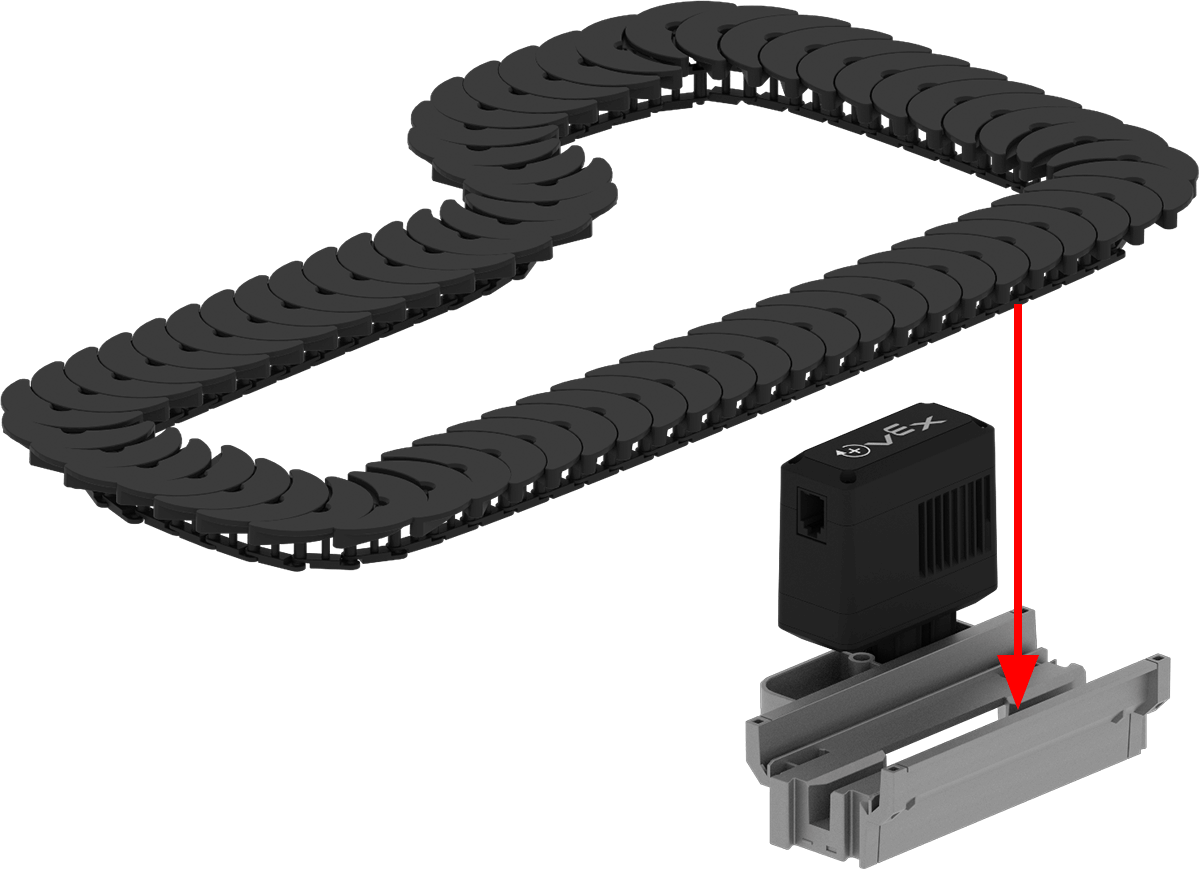

Platzieren Sie einen Teil Ihrer montierten Serpentinenförderanlage - Kette innerhalb der Serpentinenförderanlage - Antriebsschiene, die am Smart Motor befestigt ist.

Schema eines Fördersystems zur Veranschaulichung verschiedener Komponenten und ihrer Funktionen, relevant für die berufliche und technische Ausbildung.

Platzieren Sie eine Gummiwellenmanschette unter dem Smart Motor.

Setzen Sie das 32-Zahn-Kettenrad in die Öffnung der Serpentinenförderanlage – Antriebsschiene ein.

Stecken Sie die 3x-Kappenwelle durch das Kettenrad und setzen Sie die andere Gummiwellenmanschette darauf, um die Teile zu sichern.

Schema der Komponenten eines Fördersystems, wie es in der beruflichen und technischen Ausbildung eingesetzt wird, mit Darstellung der verschiedenen Teile und ihrer Funktionen innerhalb der Förderanlage.

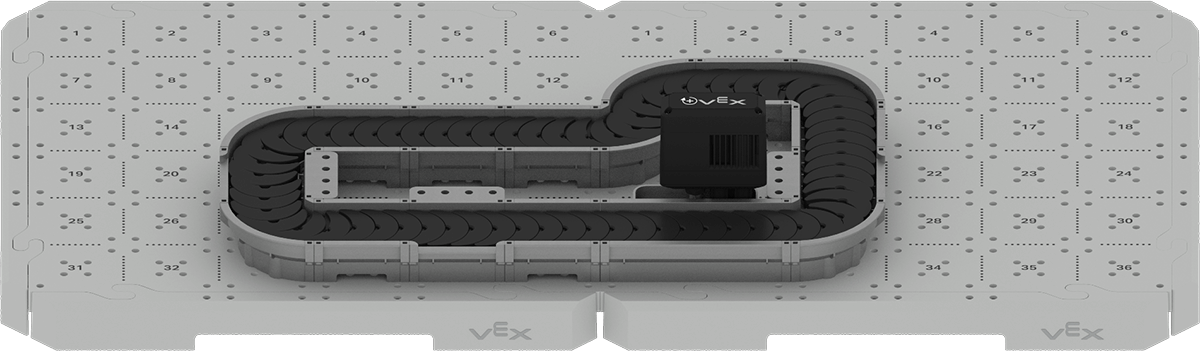

Verbinden Sie die Kette und die Plattformen Ihres zusammengebauten Serpentinenförderers mit der Antriebsschiene des Serpentinenförderers und setzen Sie diese in die restliche Schiene Ihres zusammengebauten Serpentinenförderers ein.

Schema eines Fördersystems, das in der beruflichen und technischen Ausbildung eingesetzt wird, mit Darstellung verschiedener Komponenten und ihrer Funktionen sowie Hervorhebung der für das Verständnis der Förderbandabläufe wesentlichen Mechanik und des Layouts.

Ihr maßgefertigter Serpentinenförderer ist nun fertiggestellt!
