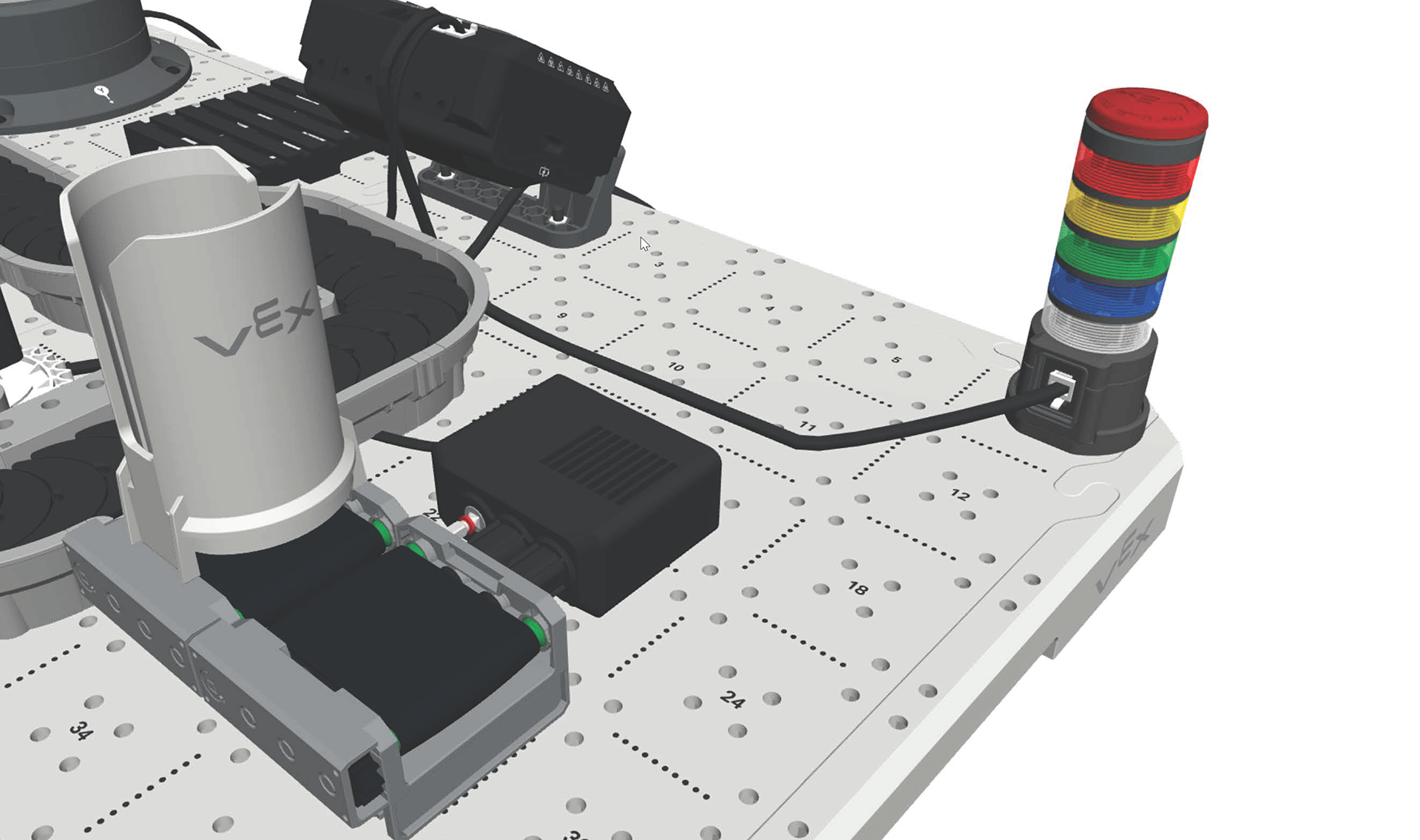

Die CTE Workcell Conveyors sind so konzipiert, dass sie die Funktion und die Eigenschaften realer Förderbänder in der Fertigungsindustrie nachbilden. Mithilfe dieser Förderbänder können Disks zu verschiedenen Abschnitten der VEX CTE-Arbeitszelle transportiert werden.
Das CTE Workcell Kit umfasst zwei Arten von Förderbändern: das Linearförderband und das Serpentinenförderband. Weiter unten finden Sie detailliertere Informationen zu den einzelnen Förderbändern und ihren jeweiligen Komponenten.
Anweisungen zum Bau der Linear- und Serpentinenförderer finden in der CTE-Bauanleitung.
Linearförderer
Der Linearförderer ist so konstruiert, dass er Materialien geradlinig, also linear, mithilfe des Förderbandes transportiert. In der Fertigung dienen lineare Förderbänder oft als Bindeglied zwischen komplexeren Abschnitten eines größeren Förderbandes.
Innerhalb der VEX CTE-Arbeitszelle dient das Linearförderband als Ein- und Austrittspunkt für die Scheiben, die auf das größere Serpentinenförderband und von diesem weiterbefördert werden. Der Disklader kann an das Linearförderband angehängt werden, um Disks auf die Arbeitszelle zu laden.
Komponenten für lineare Förderanlagen
Der Linearförderer enthält folgende Komponenten:
Linearförderer
Der Linearförderer besteht aus einem Förderband innerhalb der Förderertragstruktur. Die Zahnräder befinden sich im Inneren der Tragkonstruktion. Wenn diese Zahnräder mit dem Motor verbunden sind, drehen sie sich und setzen so das Förderband in Bewegung.
Für jedes Linearfördersystem wird ein Linearförderer benötigt, der an einen 5,5-W-Motor angeschlossen wird. Der Motor dreht die Zahnräder im Förderband, wodurch sich das Band bewegt.
Festplattenlader
Der Disk Loader hält die Disks, die darauf warten, auf das Förderband freigegeben zu werden. Der Scheibenlader kann entweder mit den Linearförderern oder mit der Zuführbasis und dem Scheibenzuführer verwendet werden, um Scheiben mittels pneumatischer Steuerung auszugeben.
Um mehr darüber zu erfahren, wie Pneumatik zur Automatisierung des Transports und der Sortierung von Datenträgern eingesetzt werden kann, lesen Sie den Artikel Understanding CTE Workcell Pneumatics
Das Serpentinenförderband
Der Serpentinenförderer , auch Schlangen- oder Spiralförderer genannt, besteht aus miteinander verbundenen Bändern und Plattformendie in einer Reihe von Windungen und Kurven angeordnet sind und einer schlangenartigen Form ähneln. Diese Förderbänder sind so konstruiert, dass der verfügbare Platz optimal genutzt wird.
Serpentinenfördererkomponenten
Der Serpentinenförderer enthält folgende Komponenten:
Ketten und Plattformen
Die Kette und die Plattformen bilden die beweglichen Komponenten des Serpentinenförderers.
Serpentinenförderer - Kette
Die Kette besteht aus miteinander verbundenen Gliedern. Die Kette im CTE Workcell Kit beginnt mit 80 Gliedern. Die Kettenlänge kann an die Bedürfnisse Ihres Projekts angepasst werden. In diesem Artikel finden Sie Informationen zur Anfertigung eines individuellen Serpentinenförderers.
Die Kette verbindet die Oberfläche des Förderers (die Plattformen) mit der Schiene, einschließlich eines Kettenrads, um die Bewegung des Förderers zu steuern.
Serpentinenförderer - Plattform
Die Serpentinenförderanlage – Plattform ist die Oberfläche der Förderanlage, die mit Objekten interagiert. Diese Teile rasten auf der Oberfläche der Kette ein.
Gleisstücke
Bei den Schienenstücken handelt es sich um Abschnitte der Serpentinenfördererbasis, die dazu dienen, Geräte mit dem Förderband und das Förderband mit den CTE-Kacheln zu verbinden.
Serpentinenförderer - Gerade Strecke
Der Serpentinenförderer – Gerade Strecke ist ein Abschnitt des Förderbandes, der eine gerade Bahn beibehält.
Serpentinenförderer - Wendeschleife
Die Serpentinenförderanlage mit Kurvenführung erzeugt eine 90-Grad-Kurve für das Förderband.
Serpentinenförderer - Antriebsschiene
Die Serpentinenförderanlage - Antriebsschiene ist das Bauteil mit Befestigungspunkten für einen 5,5-W-Motor und ein Kettenrad. Diese sind mit der Kette verbunden und treiben deren Rotation an, wodurch wiederum die Plattformen bewegt werden.
Serpentinenförderer - Weichenstrecke
Die Serpentinenförderanlage mit Umlenkschiene verfügt über eine Montagevorrichtung für den pneumatischen Umlenkturm, mit dem Gegenstände auf verschiedene Wege oder Ziele innerhalb der größeren Förderanlage umgeleitet oder sortiert werden können. Auf der anderen Seite dieser Schiene befindet sich eine Öffnung, durch die die Scheiben vom Förderband auf ein anderes System gelangen können.
