Konfigurieren eines Signalturms in VEXcode EXP – VEX-Bibliothek

Wenn Sie einen Signalturm mit einem EXP Brain verwenden, müssen Sie den Signalturm wie jedes andere Gerät konfigurieren. Sobald ein Signalturm konfiguriert ist, werden die Befehle des Signalturms zur Toolbox hinzugefügt.

Diagramm zur Veranschaulichung der Roboterkonfigurationseinstellungen für CTE (Career and Technical Education), das verschiedene Komponenten und ihre Verbindungen zur Unterstützung bei der Programmierung und Einrichtung zeigt.

Öffnen Sie ein Projekt in VEXcode EXP.

Diagramm zur Veranschaulichung der Roboterkonfiguration für CTE (Career and Technical Education), das Schlüsselkomponenten und ihre Verbindungen zur Optimierung von Leistung und Funktionalität in Robotikprojekten zeigt.

Wählen Sie das Gerätefenstersymbol in der oberen rechten Ecke des Bildschirms.

Diagramm zur Veranschaulichung der Roboterkonfigurationseinstellungen für CTE (Career and Technical Education), das verschiedene Komponenten und ihre Verbindungen für optimale Leistung zeigt.

Wählen Sie die SchaltflächeGerät hinzufügen.

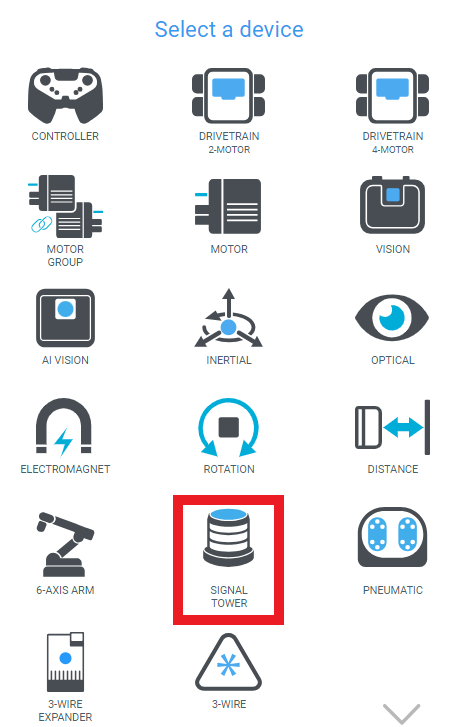

Wählen Sie SIGNAL TOWER aus der Liste der verfügbaren Geräte.

Diagramm zur Veranschaulichung der Roboterkonfiguration für CTE (Career and Technical Education), das die wichtigsten Komponenten und ihre Verbindungen für eine optimale Leistung in Robotikanwendungen zeigt.

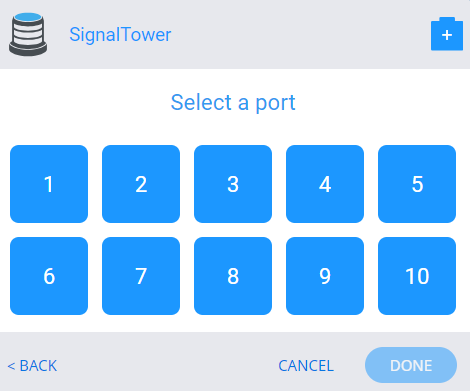

Wählen Sie aus, an welchen Port des EXP Brain der Signal Tower angeschlossen ist.

Diagramm zur Veranschaulichung der Roboterkonfiguration für CTE (Career and Technical Education), das verschiedene Komponenten und ihre Verbindungen für eine optimale Leistung in Robotikanwendungen zeigt.

Sobald Sie einen Port ausgewählt haben, wird dieser grün.

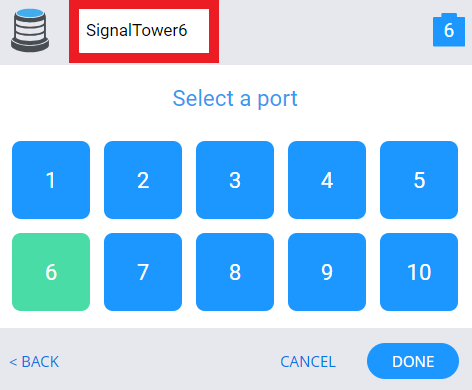

Jetzt können Sie Ihren Signalturm nach Belieben umbenennen. Dies wird in allen Blöcken und Befehlen für diesen Signalturm verwendet.

Diagramm zur Veranschaulichung der Roboterkonfiguration für CTE (Berufs- und technische Bildung). Es zeigt die wichtigsten Komponenten und ihre Verbindungen, um das Verständnis von Einrichtung und Betrieb zu erleichtern.

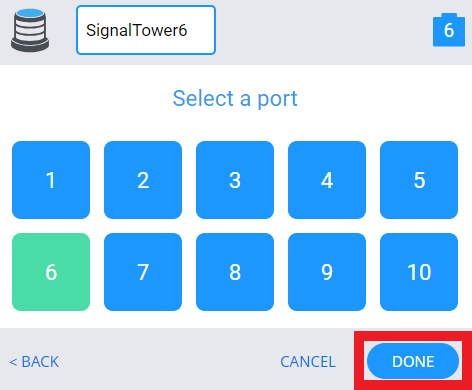

AuswählenFertig.

Diagramm, das die Roboterkonfigurationseinstellungen für CTE (Career and Technical Education) veranschaulicht und wichtige Komponenten und ihre Verbindungen für optimale Leistung zeigt.

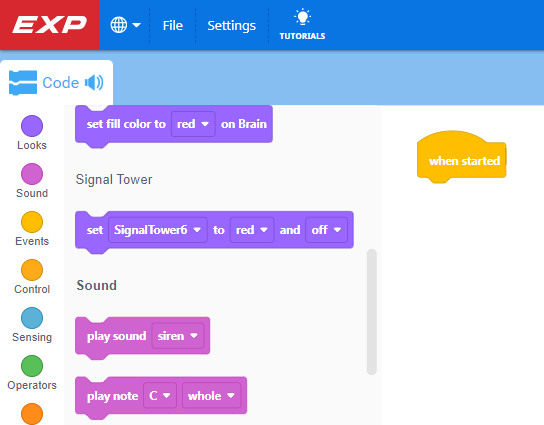

Signalturm-Befehle werden in der Toolbox angezeigt, sodass Sie mit der Codierung des Signalturms in VEXcode EXP beginnen können.
