Verwenden des CTE-Signalturms – VEX-Bibliothek

Der Signalturm im VEX CTE Kit ist so konzipiert, dass er reale Anwendungen von Signaltürmen im Kontext der industriellen Automatisierung widerspiegelt. In diesem Artikel wird beschrieben, wie Sie den Signalturm mit dem 6-Achsen-Arm verbinden und verwenden.

Einführung in den Signalturm

Diagramm mit Illustrationen verschiedener anderer Geräte, die in der Berufs- und Technikerausbildung eingesetzt werden, sowie Darstellung ihrer Funktionen und Anwendungsbereiche.

Der Signalturm enthält viele verschiedenfarbige Lichter. Sie können den Signalturm so codieren, dass er je nach Aktion des 6-Achsen-Arms die Farbe ändert.

Diagramm verschiedener anderer Geräte, die in der Berufs- und Technikerausbildung (CTE) verwendet werden, mit Veranschaulichung ihrer Merkmale und Funktionen für Bildungszwecke.

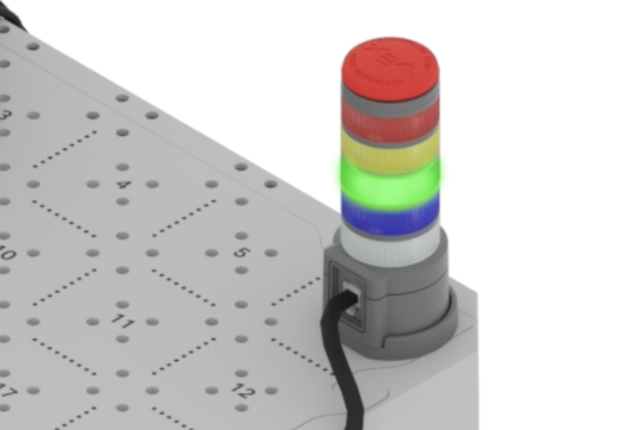

Wenn ein Projekt beginnt, leuchtet der Signalturm grün. Der Signalturm leuchtet ebenfalls automatisch grün, wenn die Taste Move to Safe Position am Teach Pendant gedrückt wird.

Abbildung mit verschiedenen anderen Geräten, die in der Berufs- und Technikerausbildung (CTE) verwendet werden, einschließlich Werkzeugen und Ausrüstungen, die für praktisches Lernen und die Entwicklung von Fähigkeiten relevant sind.

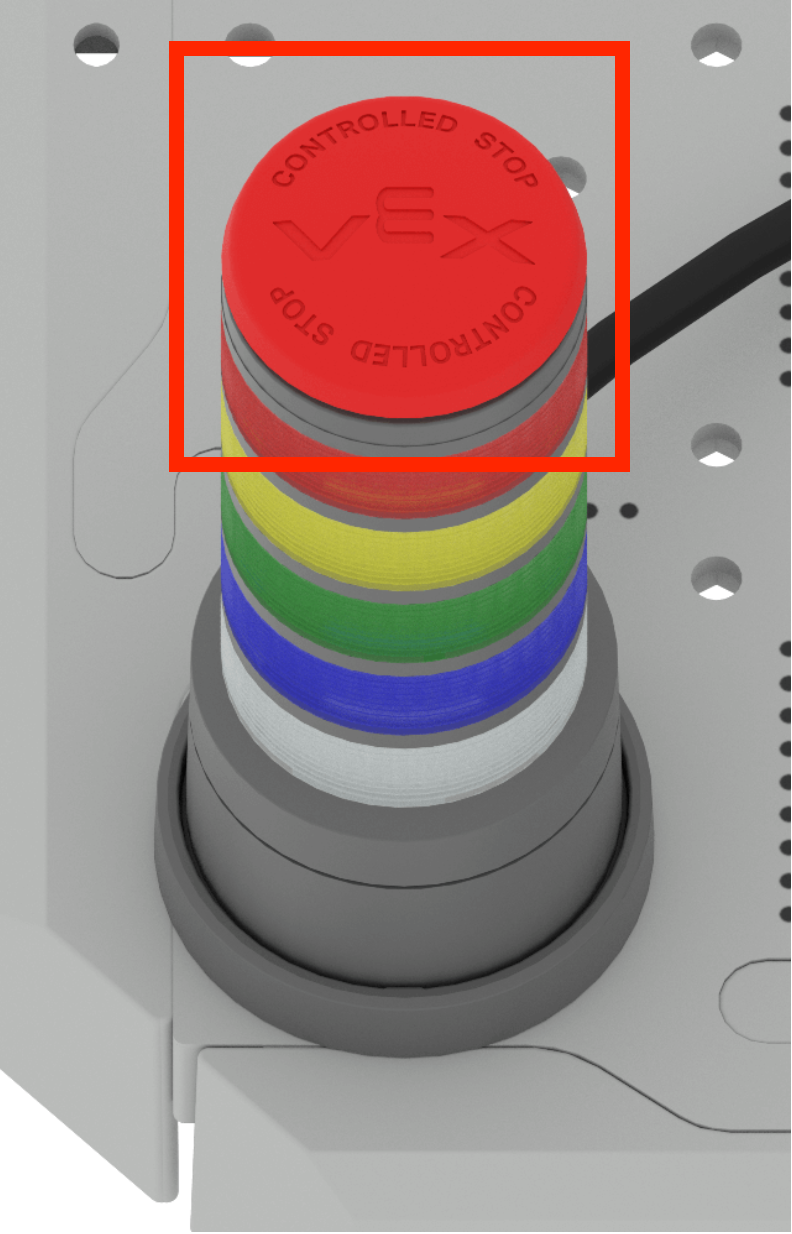

Wenn die Taste „Kontrollierter Stopp“ am Signalturm gedrückt wird, wird ein Stopp des 6-Achsen-Arms ausgelöst und der Signalturm blinkt rot. Der Signalturm blinkt auch automatisch rot, wenn Sie den Set-Arm verwenden, um den gestoppten Block in VEXcode zu steuern.

Anschließen des Signalturms

Diagramm verschiedener anderer Geräte, die in der Berufs- und Technikerausbildung eingesetzt werden, mit Veranschaulichung ihrer Komponenten und Funktionen für Bildungszwecke.

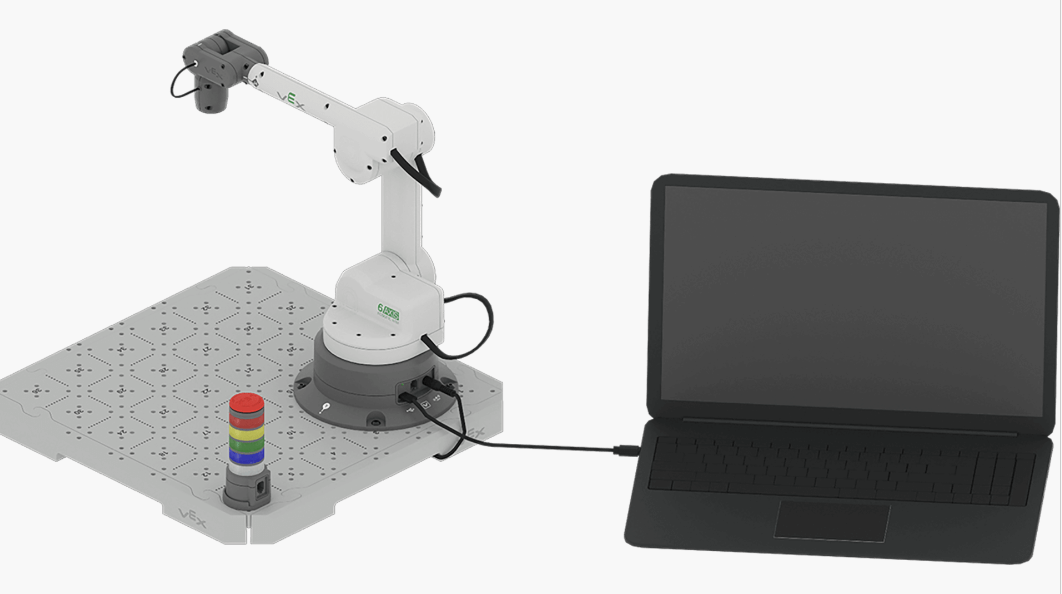

Stellen Sie sicher, dass der Signalturm ordnungsgemäß mit dem 6-Achsen-Arm verbunden ist. Das Smart Cable verbindet die Basis des Signalturms mit der Basis des 6-Achsen-Arms.

Diagramm mit Illustrationen verschiedener anderer Geräte, die in der beruflichen und technischen Bildung (CTE) eingesetzt werden, sowie Darstellung ihrer Funktionen und Anwendungsmöglichkeiten im Klassenzimmer oder in einer Werkstatt.

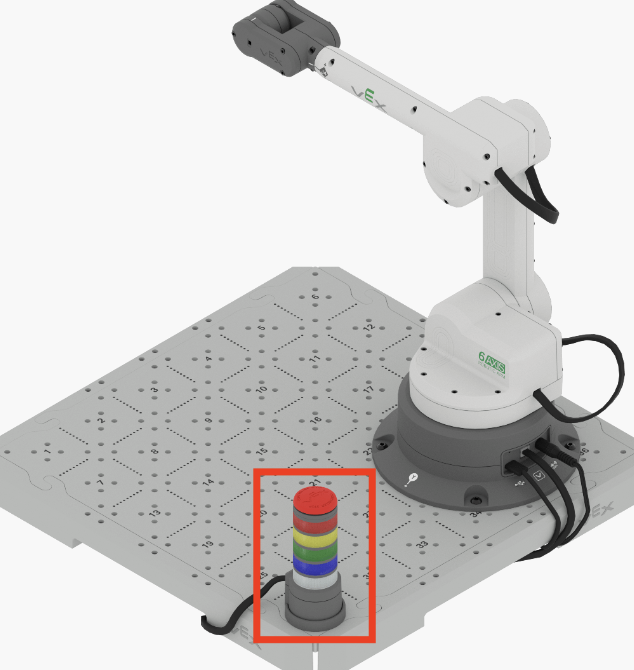

Stellen Sie sicher, dass die anderen Kabel des 6-Achsen-Arms richtig angeschlossen sind. Befolgen Sie die hier beschriebenen Schritte, um den 6-Achsen-Arm einzurichten.

Verwenden des Signalturms

Diagramm mit Illustrationen verschiedener anderer Geräte, die in der Berufs- und Technikerausbildung eingesetzt werden, sowie Darstellung ihrer Funktionen und Anwendungsmöglichkeiten zur Verbesserung des Lernerlebnisses.

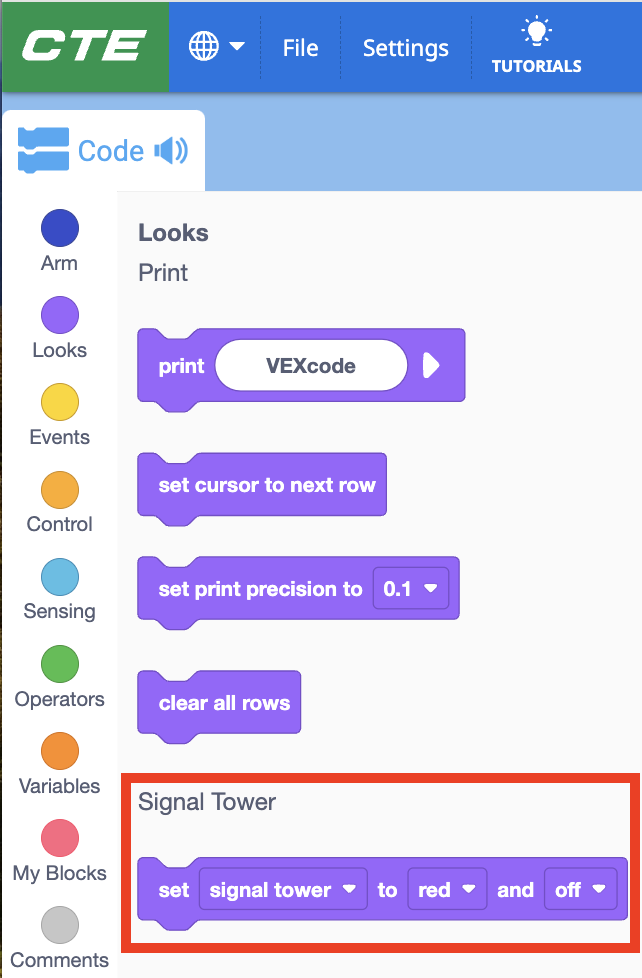

Sie können das Verhalten des Signalturms in VEXcode EXP codieren. Die zur Steuerung des Signalturms verwendeten Blöcke befinden sich im Abschnitt Looks der Toolbox.

Abbildung verschiedener anderer Geräte, die in der Berufs- und Technikerausbildung verwendet werden, zur Veranschaulichung von Werkzeugen und Ausrüstungen, die für die Berufsausbildung relevant sind.

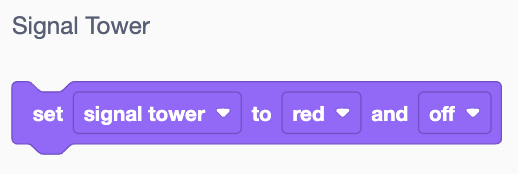

Mit dem Block Signalturm einstellen können Sie die Parameter des Signalturms ändern.

Diagramm verschiedener Geräte, die in der Berufs- und Technikerausbildung eingesetzt werden, mit Veranschaulichung ihrer Komponenten und Funktionen im Kontext der Bildungstechnologie.

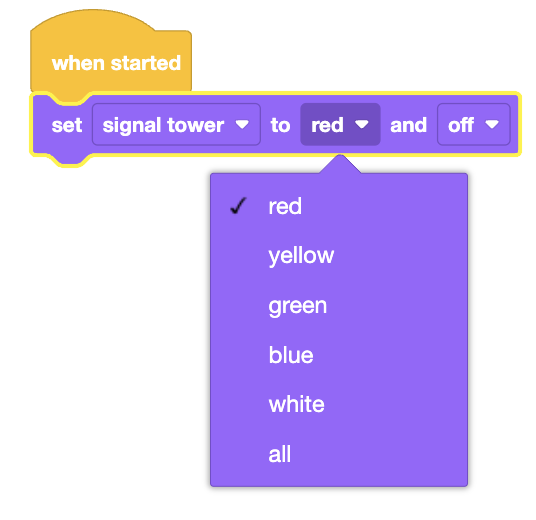

Ändern Sie die Farbe des Signalturms, indem Sie das Dropdown-Menü „Farbe“ im Block Signalturm einstellen“ auswählen.

Diagramm mit Illustrationen verschiedener anderer Geräte, die in der Berufs- und Technikerausbildung eingesetzt werden, sowie Darstellung ihrer Merkmale und Funktionen im Bildungskontext.

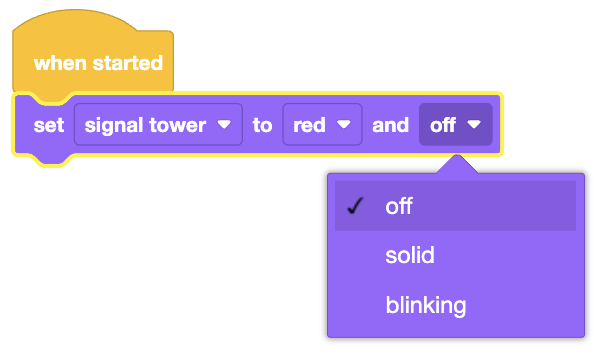

Ändern Sie die Beleuchtung des Signalturms mithilfe des letzten Dropdown-Menüs im Block „Signalturm einstellen auf (durchgehend oder (blinkend.
