Einführung

Dieser Artikel richtet sich an alle, die gerade erst mit der VEX V5 Workcell beginnen und möglicherweise noch keine Erfahrung im Bauwesen haben, genauer gesagt im Bauen mit Metall. Der Zweck dieses Artikels besteht darin, Sie mit den im Workcell Kit enthaltenen Werkzeugen vertraut zu machen, damit Sie mit dem Bauen beginnen können. Die Workcell verwendet zwei Hauptwerkzeuge: den Gabelschlüssel und den T15/T8-Stern-Antriebsschlüssel bzw. den T15/T8-Stern-Schraubendreher. Sehen Sie sich das Video unten sowie die im Rest dieses Artikels enthaltenen Informationen an, um mehr über diese Tools und ihre Verwendung zu erfahren.

Verwendungsmöglichkeiten des V5 Workcell-Tools

Maulschlüssel

Diagramm, das den Aufbau einer V5-Arbeitszelle für die berufliche und technische Ausbildung veranschaulicht und die Komponenten und ihre Anordnung für optimale Funktionalität zeigt.

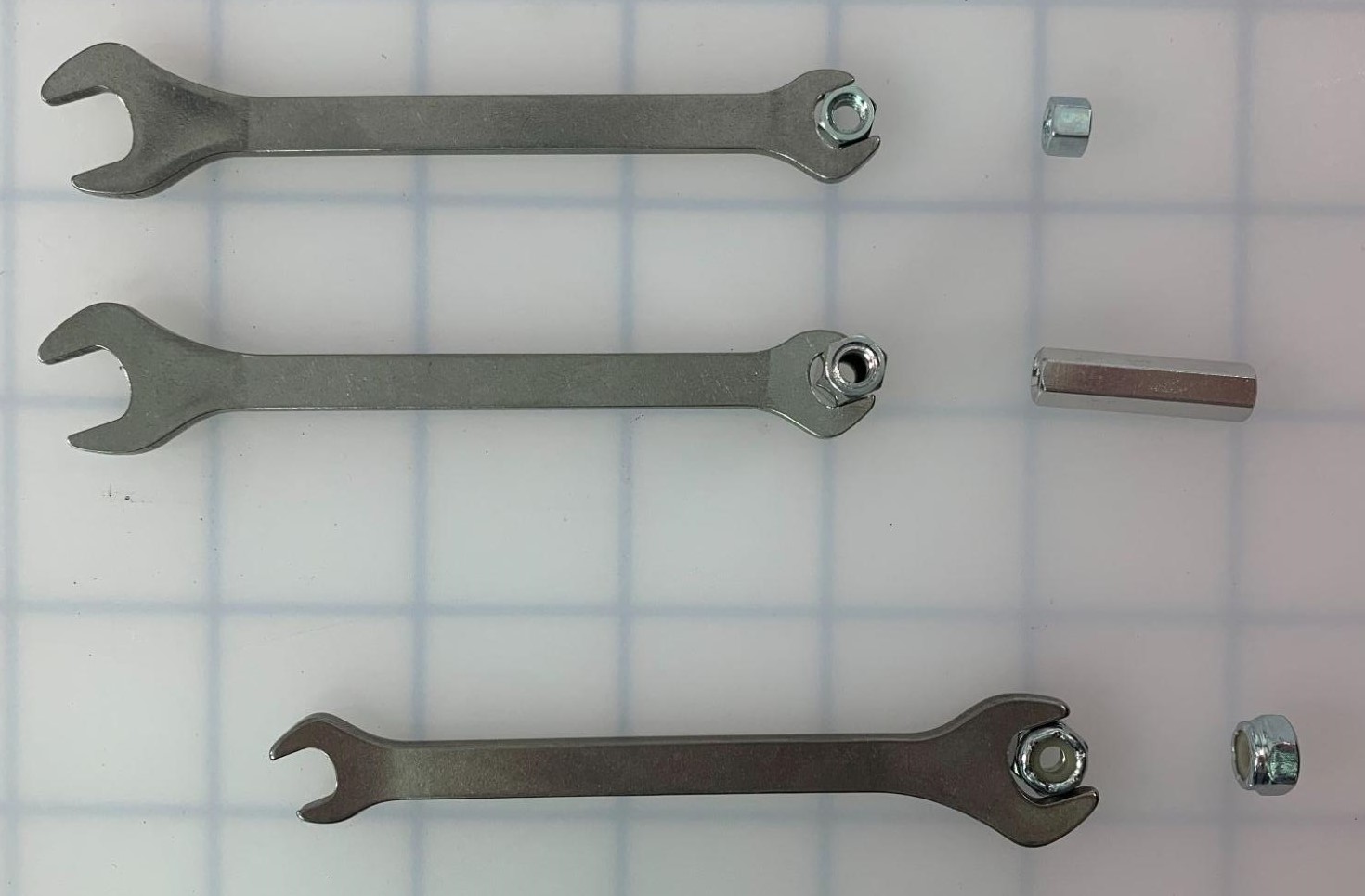

Der Maulschlüssel dient dazu, eine Mutter oder einen Abstandshalter festzuhalten, während eine Schraube daran befestigt wird. Indem Sie die Mutter oder den Abstandshalter mit dem Schraubenschlüssel festhalten, können Sie die Schraube sicher an Ihrer Konstruktion befestigen.

Diagramm, das den Aufbau der V5-Arbeitszelle für CTE (berufliche und technische Bildung) veranschaulicht und die Anordnung und Verbindungen der Komponenten für optimale Funktionalität zeigt.

Bei der V5 Workcell dient das kleinere Ende des Schraubenschlüssels zum Halten von:

#8-32 Abstandshalter
- Die Länge des Patts spielt keine Rolle.

Das größere Ende des Schraubenschlüssels dient zum Halten von:

#8-32 Nylock-Muttern

T15 Stern-Antriebsschlüssel / T15 Stern-Schraubendreher

Diagramm, das den Aufbau einer V5-Arbeitszelle für die berufliche und technische Ausbildung veranschaulicht und die Anordnung der für den Betrieb erforderlichen Komponenten und Verbindungen zeigt.

Diagramm, das den Aufbau einer V5-Arbeitszelle für CTE (berufliche und technische Bildung) veranschaulicht und die Anordnung der Komponenten und Verbindungen zeigt, die für eine optimale Funktionalität erforderlich sind.

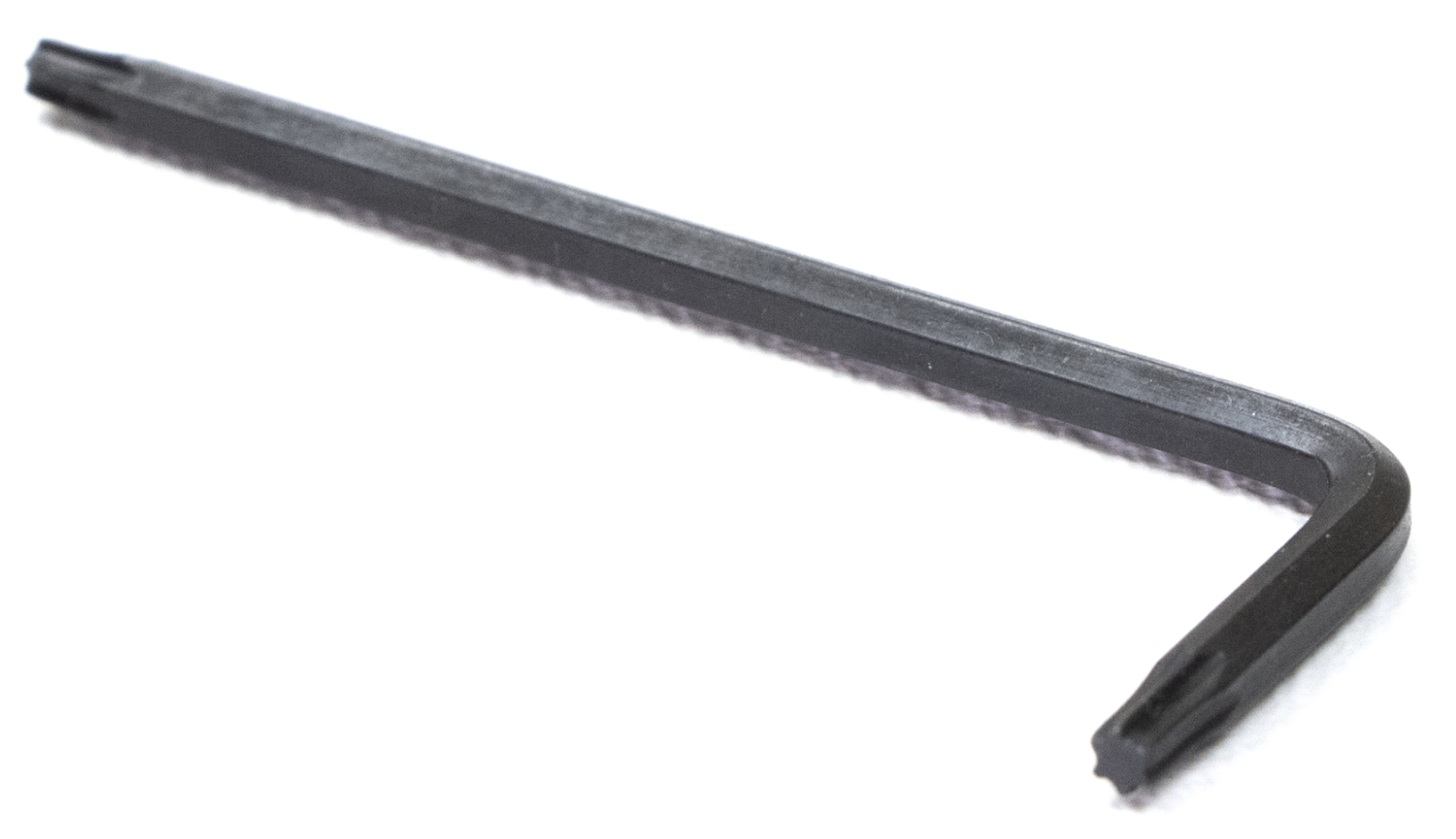

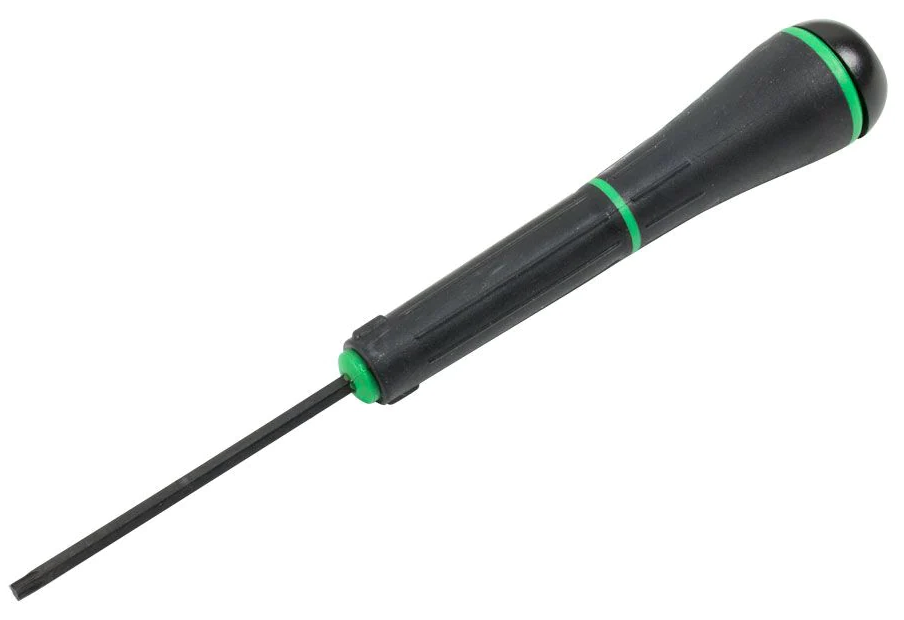

Der Zweck des T15-Stern-Antriebsschlüssels (zuerst im Bild) sowie des T15-Stern-Schraubendrehers (zweites Bild) besteht darin, alle #8-32-Stern-Antriebsschrauben anzutreiben. Dies wird durch die Verwendung der einzigartigen Sternantriebsform des Schlüssels erreicht, der die aufgedruckte Sternantriebsschraube #8-32 antreibt.

Weitere Informationen und eine Demonstration zum Befestigen von Schrauben an finden Sie in diesem Artikel aus der VEX-Bibliothek.

T8 Stern-Antriebsschlüssel / T8 Stern-Schraubendreher

Diagramm, das den Aufbau einer V5-Arbeitszelle für CTE veranschaulicht und die Anordnung und Verbindungen der Komponenten für optimale Funktionalität zeigt.

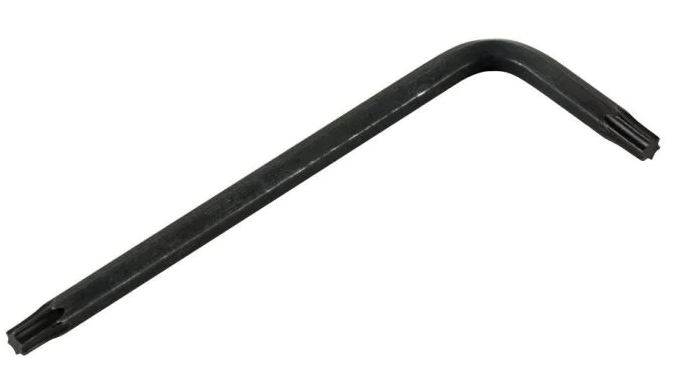

Der Zweck des T8-Stern-Antriebsschlüssels (zuerst im Bild) sowie des T8-Stern-Schraubendrehers (zweites Bild) besteht darin, alle #8-32-Stern-Antriebsstellschrauben anzutreiben. Bei diesen Sternantriebs-Stellschrauben handelt es sich um die kleineren Schrauben in den Sternantriebswellenmanschetten.

Weitere Informationen und eine Demonstration zum Befestigen von Schrauben an finden Sie in diesem Artikel aus der VEX-Bibliothek.
