Wall Maze+ Playground ve VEXcode VR se rozšiřuje o Wall Maze Playground a poskytuje další funkce, které vám umožní vytvořit si vlastní bludiště.

Nástěnné bludiště+ hřiště s robotem umístěným u vchodu do bludiště a programátorským pracovním prostorem připraveným k vytvoření řešení

Vytvoření vlastního bludiště

Pracovní prostor VEXcode VR zobrazující bloky Wall Maze+ podél bludiště pro programování virtuálního robota

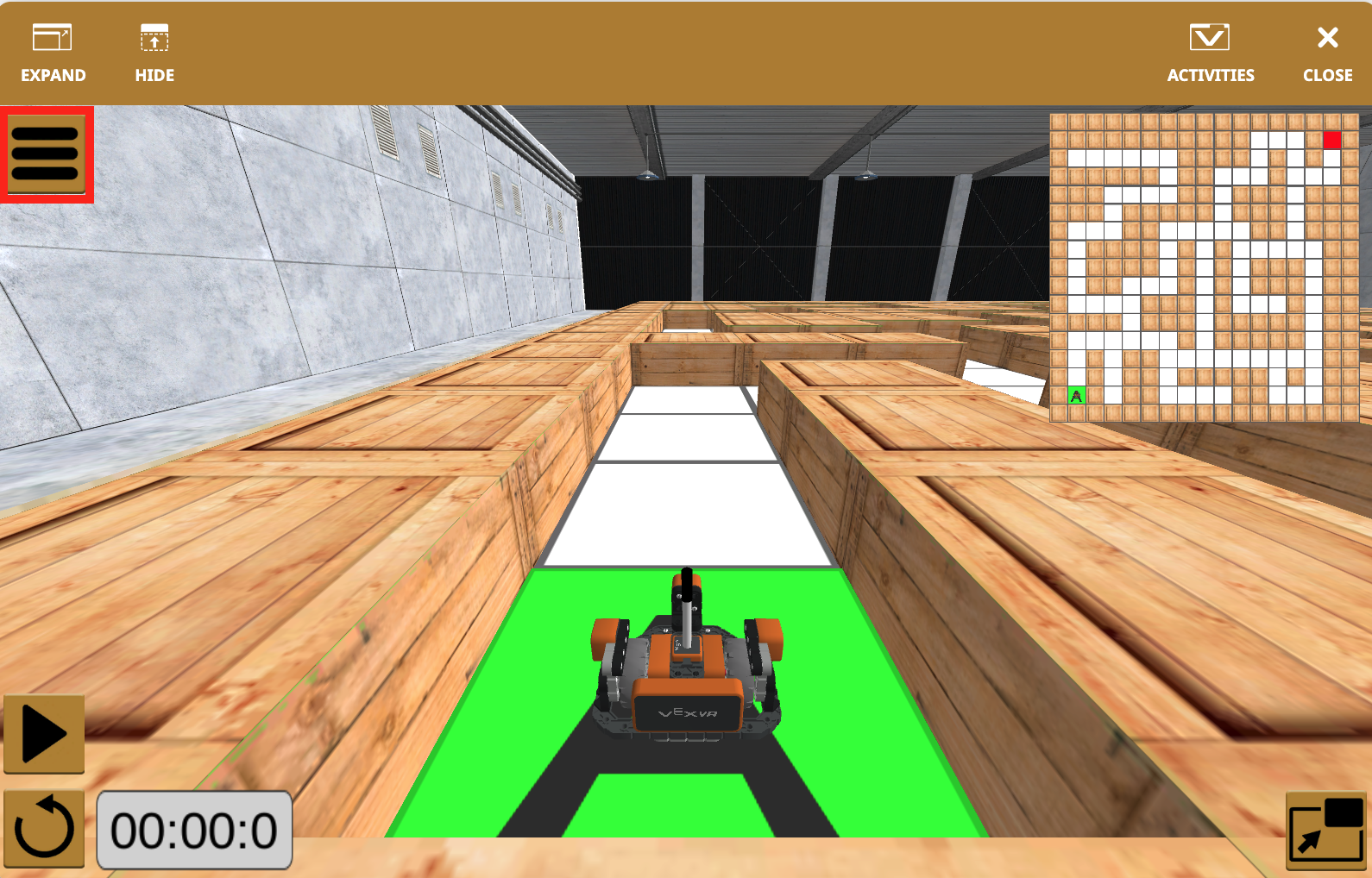

Chcete-li začít upravovat bludiště, nejprve vyberte tlačítko nabídky.

VEXcode VR nástěnné bludiště s blokovým pracovním prostorem a ovládacími prvky pro testování kódu pro navigaci v bludišti

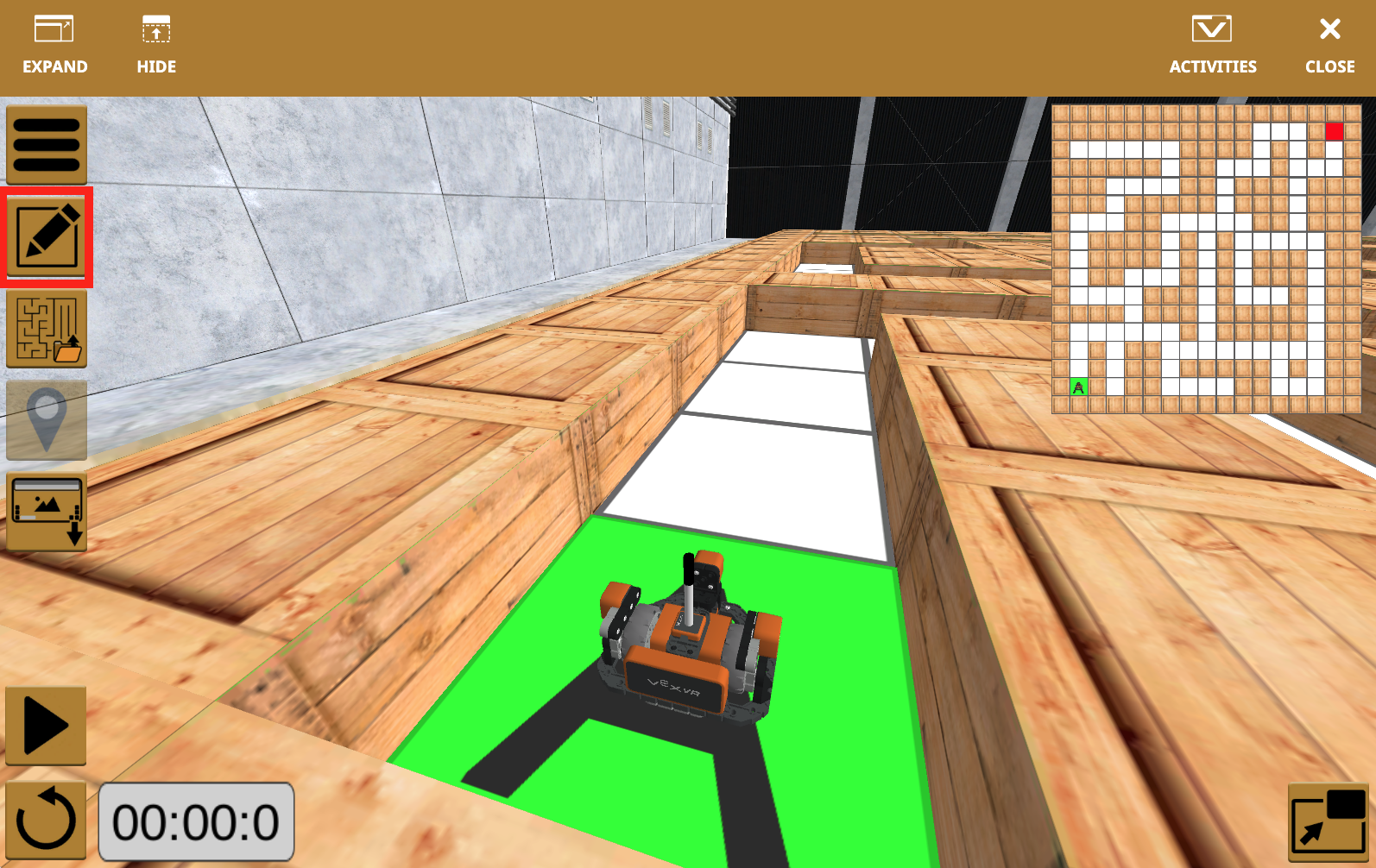

Poté vyberte tlačítko Upravit.

Tlačítko Funkce hřiště v Wall Maze+ Playground ve VEXcode VR

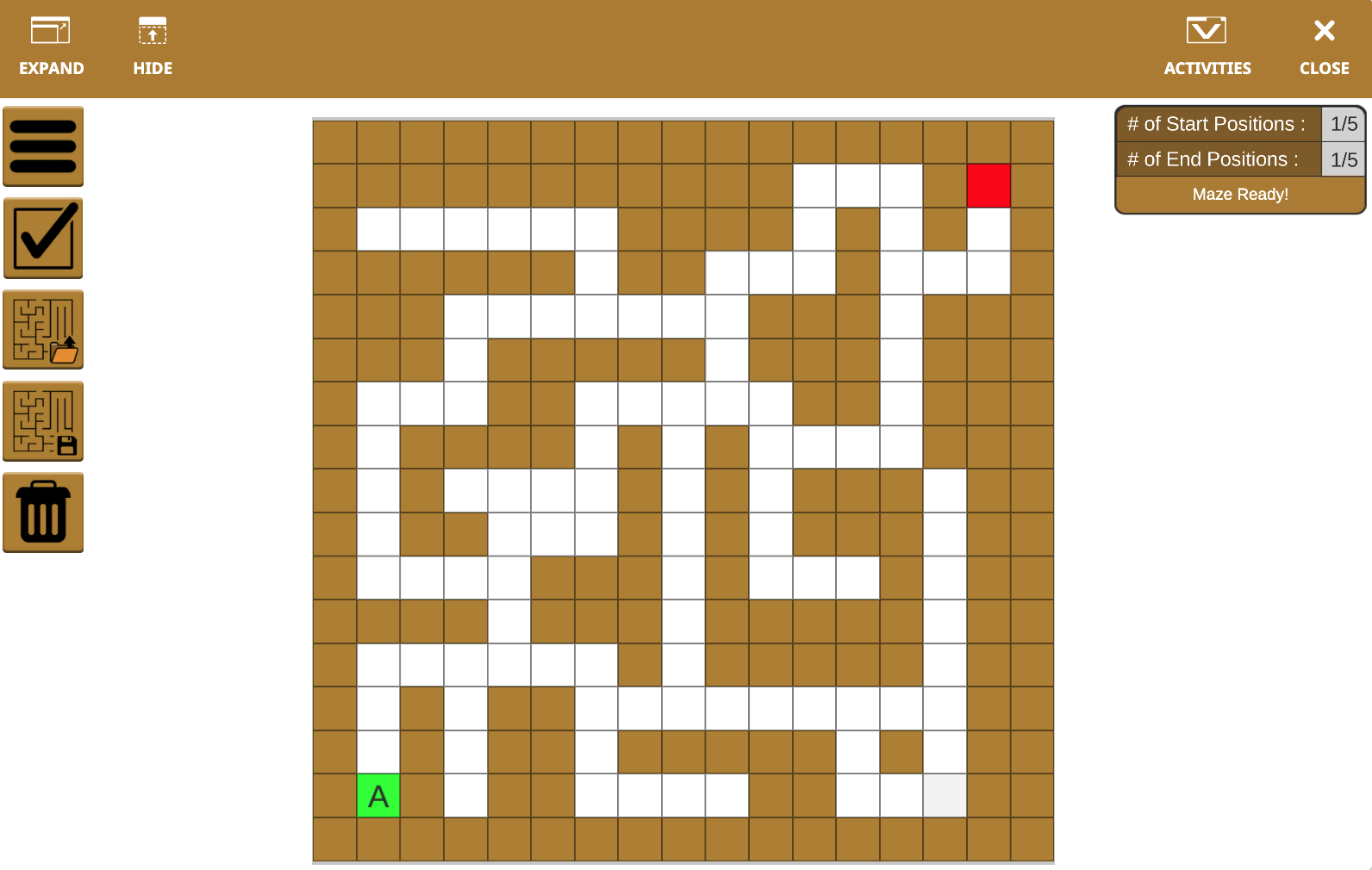

V okně editoru uvidíte:

Počet použitých počátečních a koncových poloh
Pokud je bludiště připraveno k použití
Možnost nahrát bludiště
Možnost pro záchranu bludiště
Ikona Vymazat

Chcete-li změnit prvek bludiště, vyberte libovolný čtverec. Podívejte se na video zde, abyste viděli, jak vybrat čtverec a jak se čtverec změní. Čtverec bude procházet následujícími čtyřmi možnostmi:

Hnědá: stěna
Zelená: Výchozí pozice
Červená: Koncová poloha
Bílá: otevřená oblast, kde se může robot pohybovat

Chcete-li upravit více bloků bludiště najednou, vyberte čtverec, který chcete zkopírovat, a přetáhněte kurzor, jak je znázorněno ve videu zde.

Poznámka:Akci kopírování přetažením lze použít pouze na hnědé stěny a bílé otevřené plochy. Nefunguje pro kopírování počáteční nebo koncové pozice.

Počáteční a koncová pozice

VEXcode VR s herním plochým bludištěm Wall Maze+ a blokovým kódem pro navigaci robota bludištěm

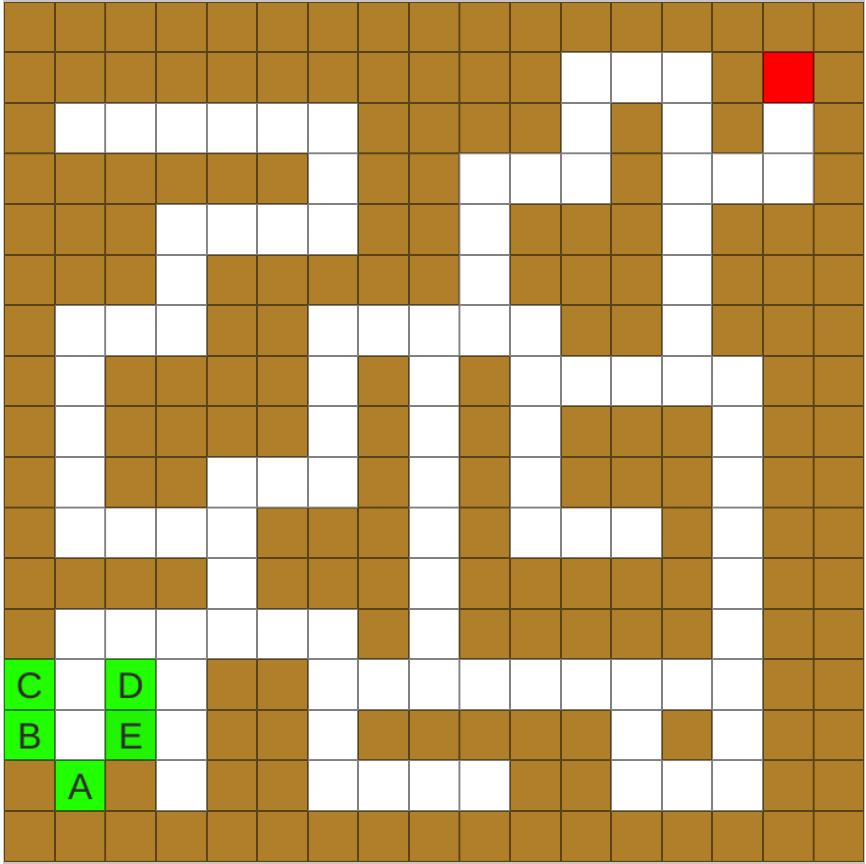

Startovní pozice jsou označeny zeleným čtvercem s písmenem. Při výběru se zobrazí v abecedním pořadí: „A“, „B“, „C“, „D“ a „E“.

VEXcode VR Wall Maze+ Playground s bloky pro stavbu a testování projektu řešení bludiště

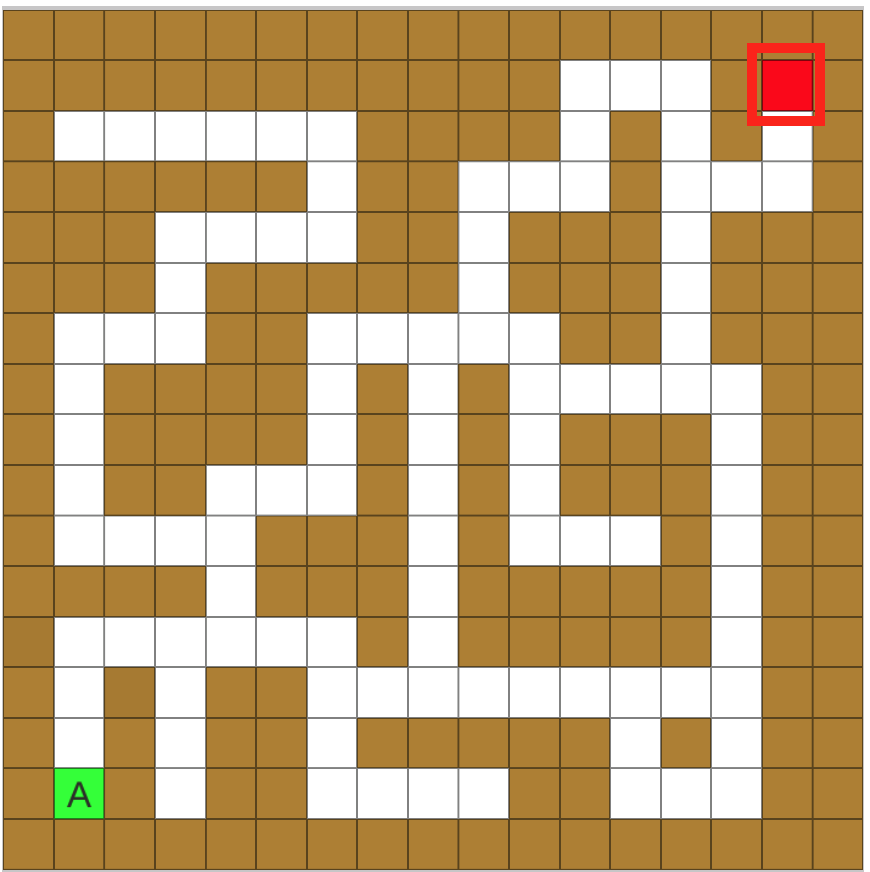

Koncové pozice jsou označeny červeným čtverečkem. Barvu těchto čtverců lze detekovat pomocí senzoru Down Eye na robotu VR Wall Maze+.

VEXcode VR Wall Maze+ hřiště s blokovým pracovním prostorem a zobrazenými ovládacími prvky robota

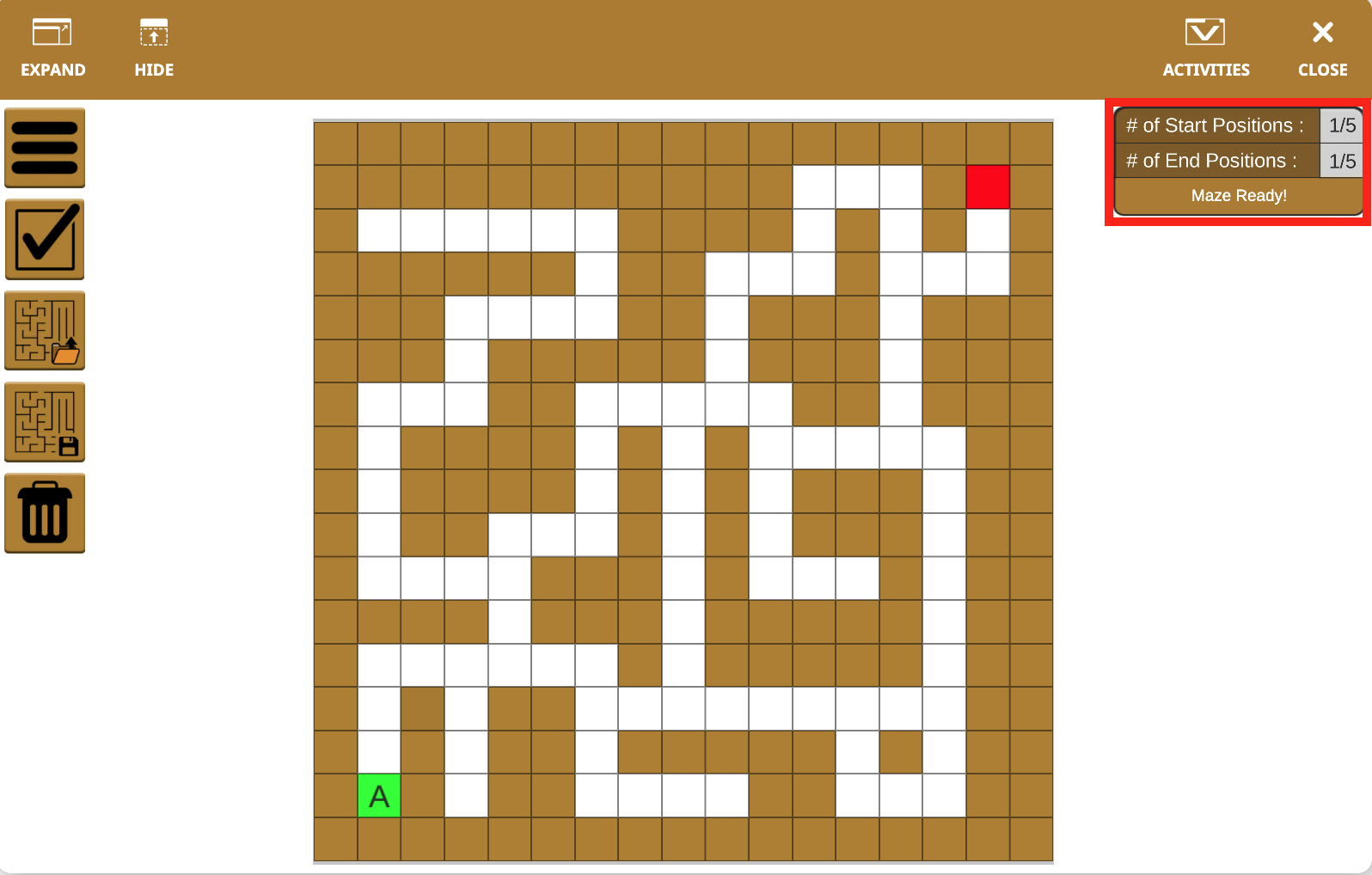

Pro bludiště můžete mít až pět počátečních pozic a pět koncových pozic. Tyto informace naleznete v levém horním rohu okna hřiště.

Pracovní prostor VEXcode VR zobrazující hřiště Wall Maze+ a bloky použité k vytvoření bludiště

VEXcode VR Wall Maze+ hřiště s kódovými bloky, zobrazením bludiště a ovládacími prvky pro spuštění

V nabídce Funkce je vybráno hřiště Wall Maze

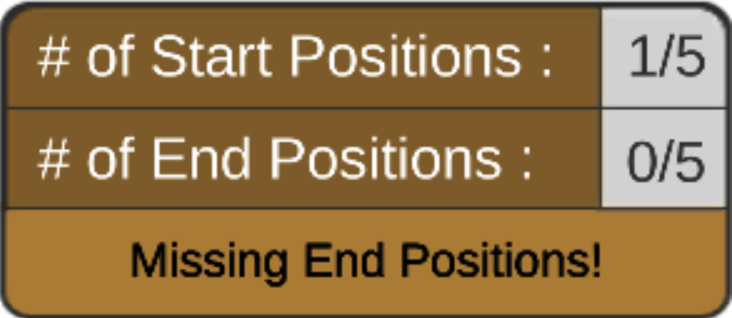

Pokud nemáte počáteční pozici nebo koncovou pozici, zpráva se změní a bude indikovat, co chybí.

VEXcode VR Wall Maze+ Playground zobrazující pracovní prostor pro blokové kódování a pozici robota v bludišti

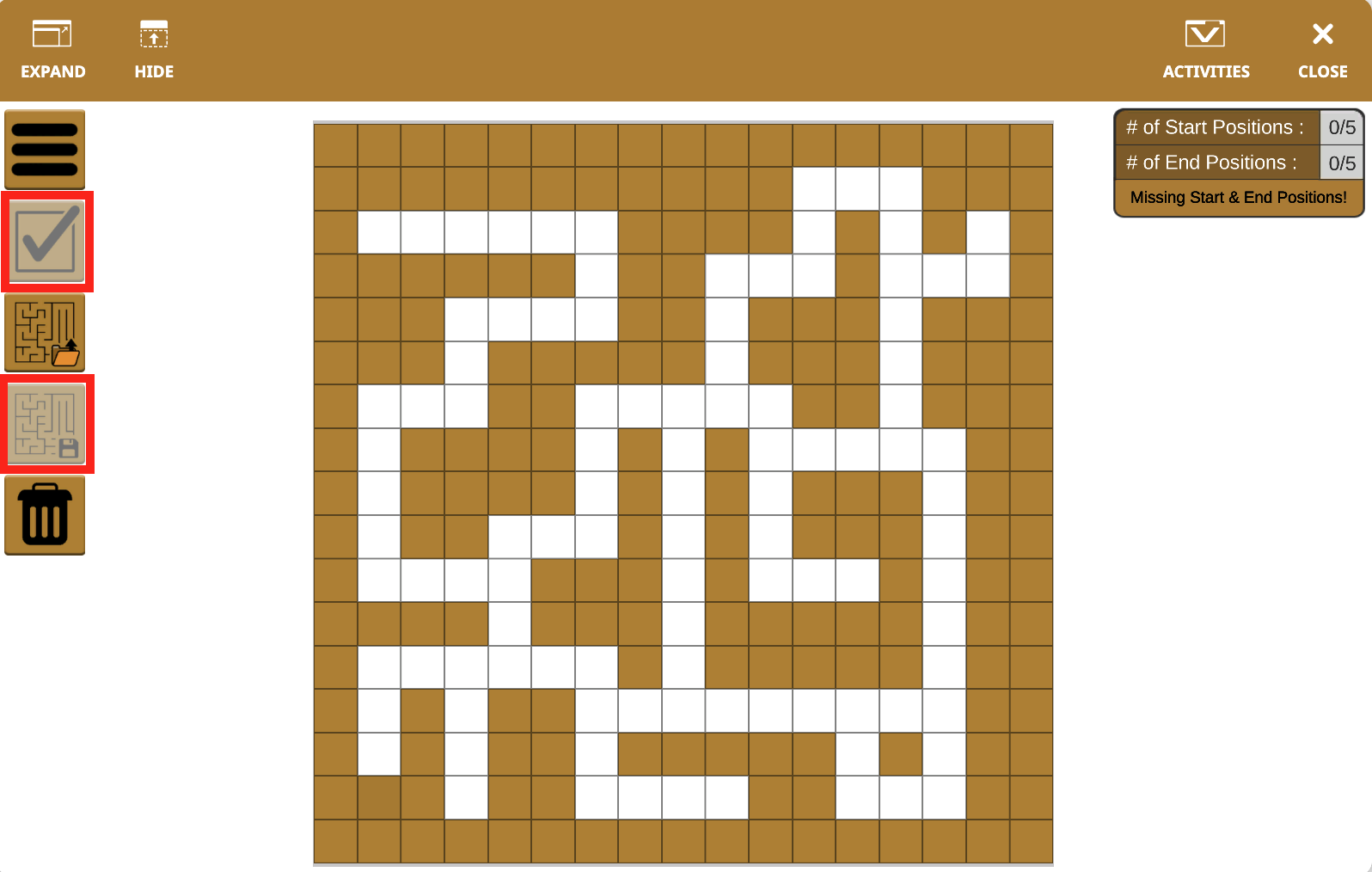

Protože bludiště není připraveno k použití, ikony Kontrola a Uložit nebudou dostupné. Ty budou mít světlejší odstín a nebudete je moci vybrat.

Pokud má bludiště již pět koncových nebo počátečních pozic, tato možnost se při výběru čtverce nezobrazí. V tomto videu už má bludiště pět koncových poloh, takže se červený čtverec neobjeví.

Jasná ikona

Možnosti nástěnného bludiště v nabídce Funkce hřiště

Pokud nechcete začít upravovat bludiště z výchozího rozvržení, vyberte ikonu Vymazat.

Wall Maze+ Playground zobrazující kódovací bloky a ovládací prvky používané k programování virtuálního robota v bludiště

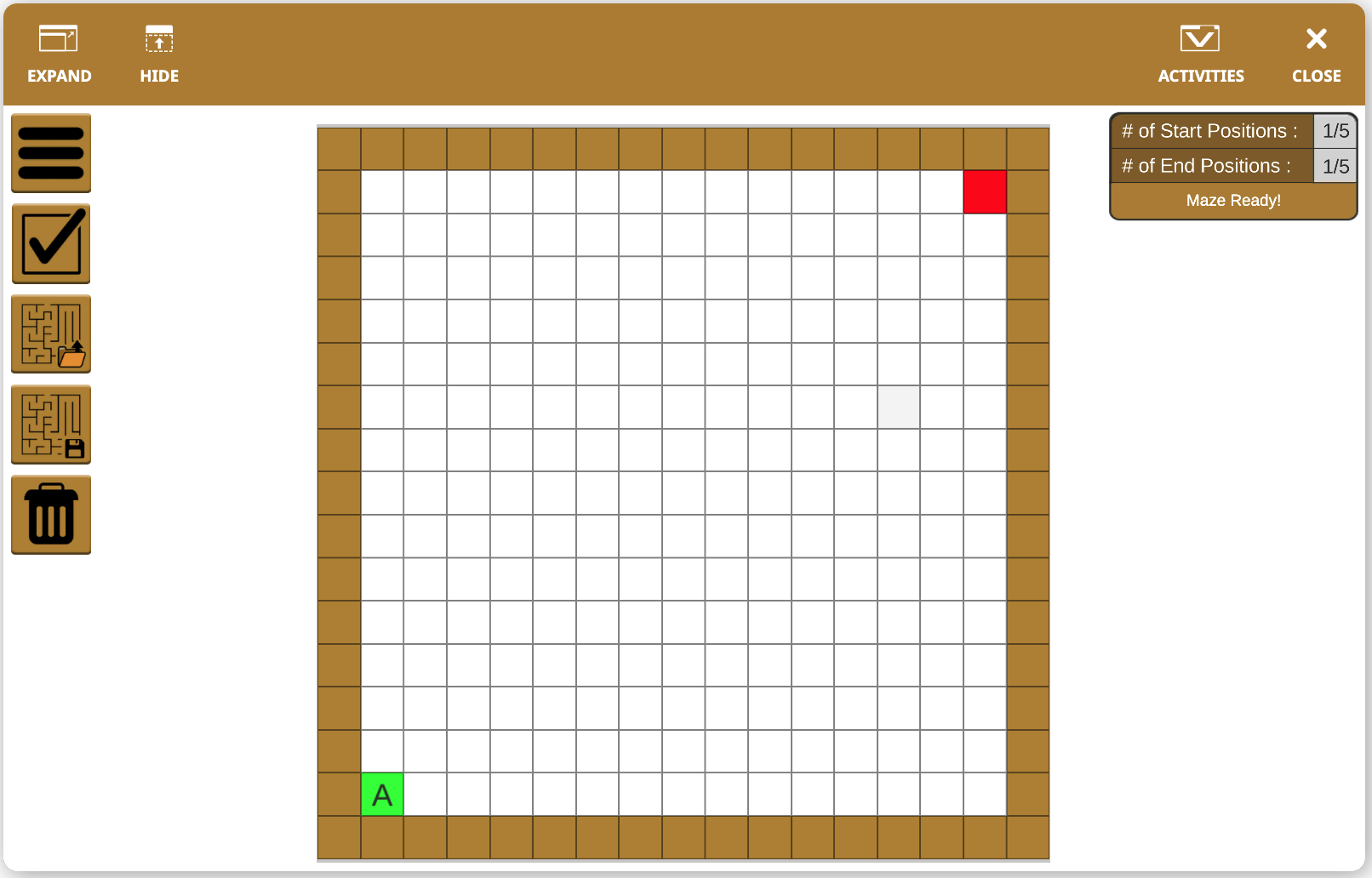

Tím se odstraní všechny stěny kromě těch podél hranice. Počáteční poloha a koncová poloha zůstanou stejné. Odtud můžete začít upravovat stěny bludiště, jak je znázorněno na videu výše.

Poznámka:Okrajové stěny zůstanou tak, jak je znázorněno, aby VR MazeBot nevyjel z oblasti Maze+.

Zaškrtněte ikonu

Pracovní prostor VEXcode VR Wall Maze+ Playground zobrazující bloky použité k navigaci v bludišti

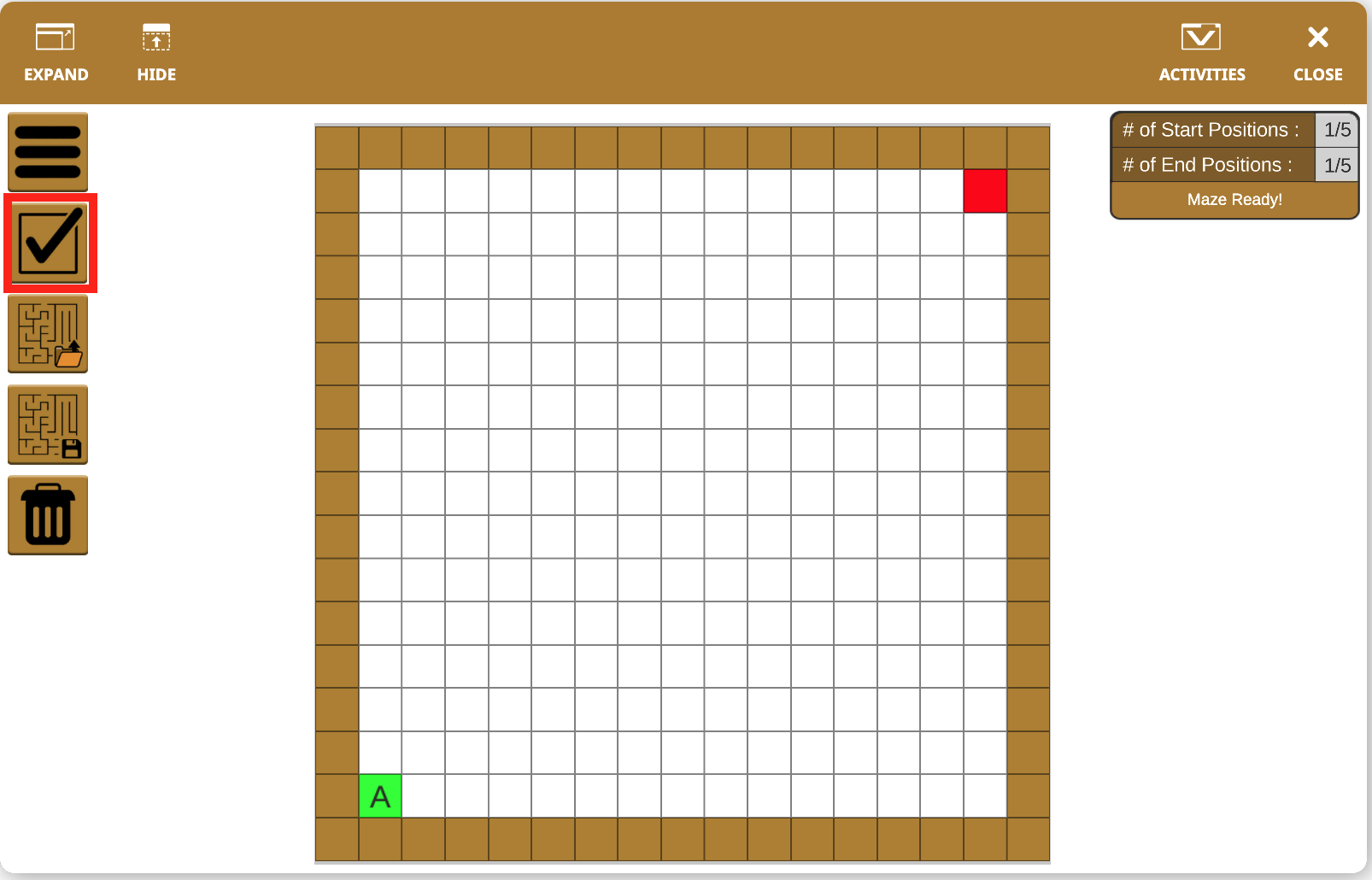

Po dokončení úprav bludiště vyberte ikonu Kontrola.

VEXcode VR s herním prostorem Wall Maze+ a blokovým pracovním prostorem pro kódování virtuálního robota

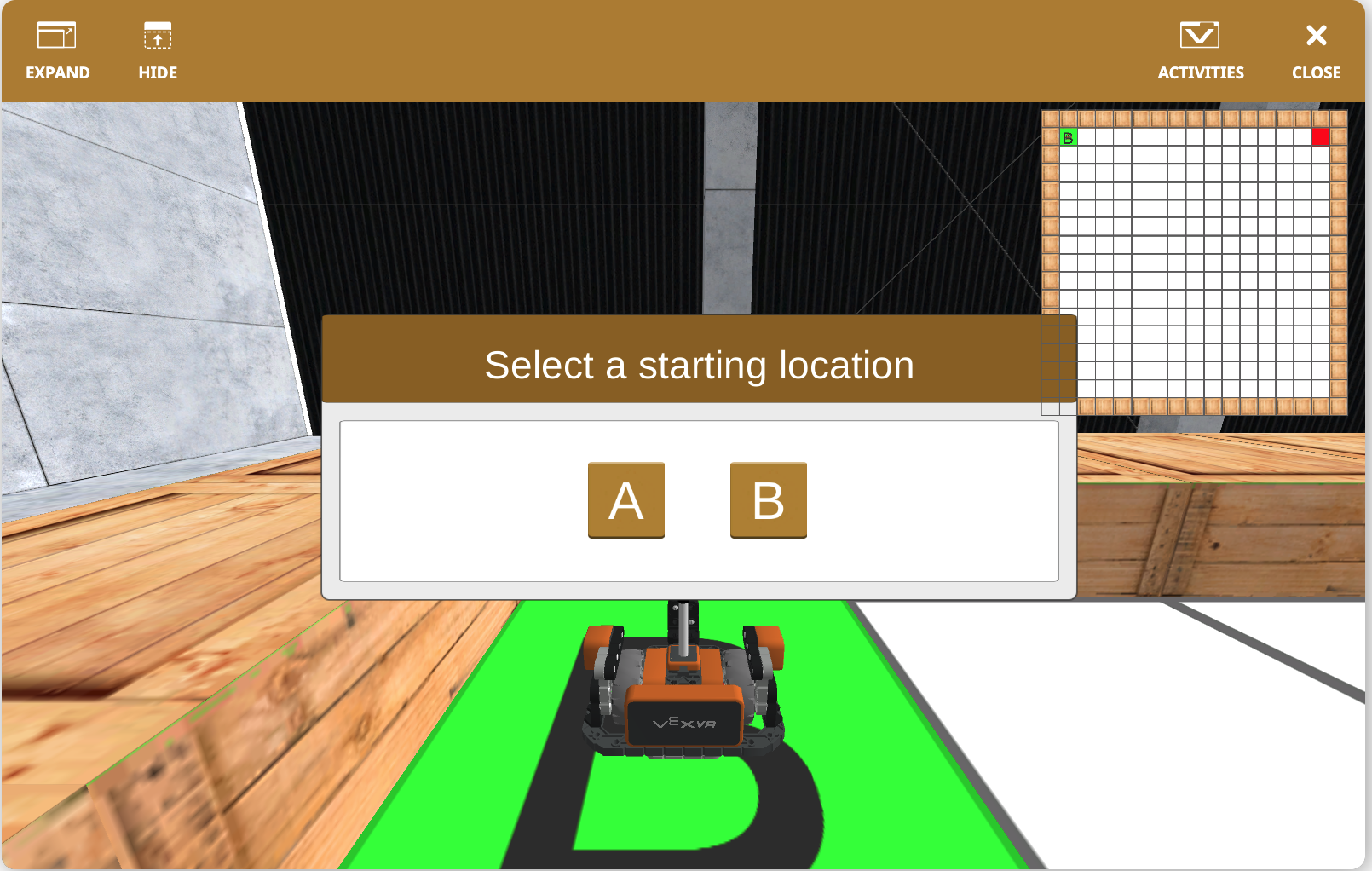

Dostanete se zpět do hlavního okna Wall Maze+ Playground. Zobrazí se okno, ve kterém vyberete počáteční pozici VR MazeBot.

VEXcode VR s otevřeným hřištěm Wall Maze+ a připravenými blokovými příkazy k programování VR robota

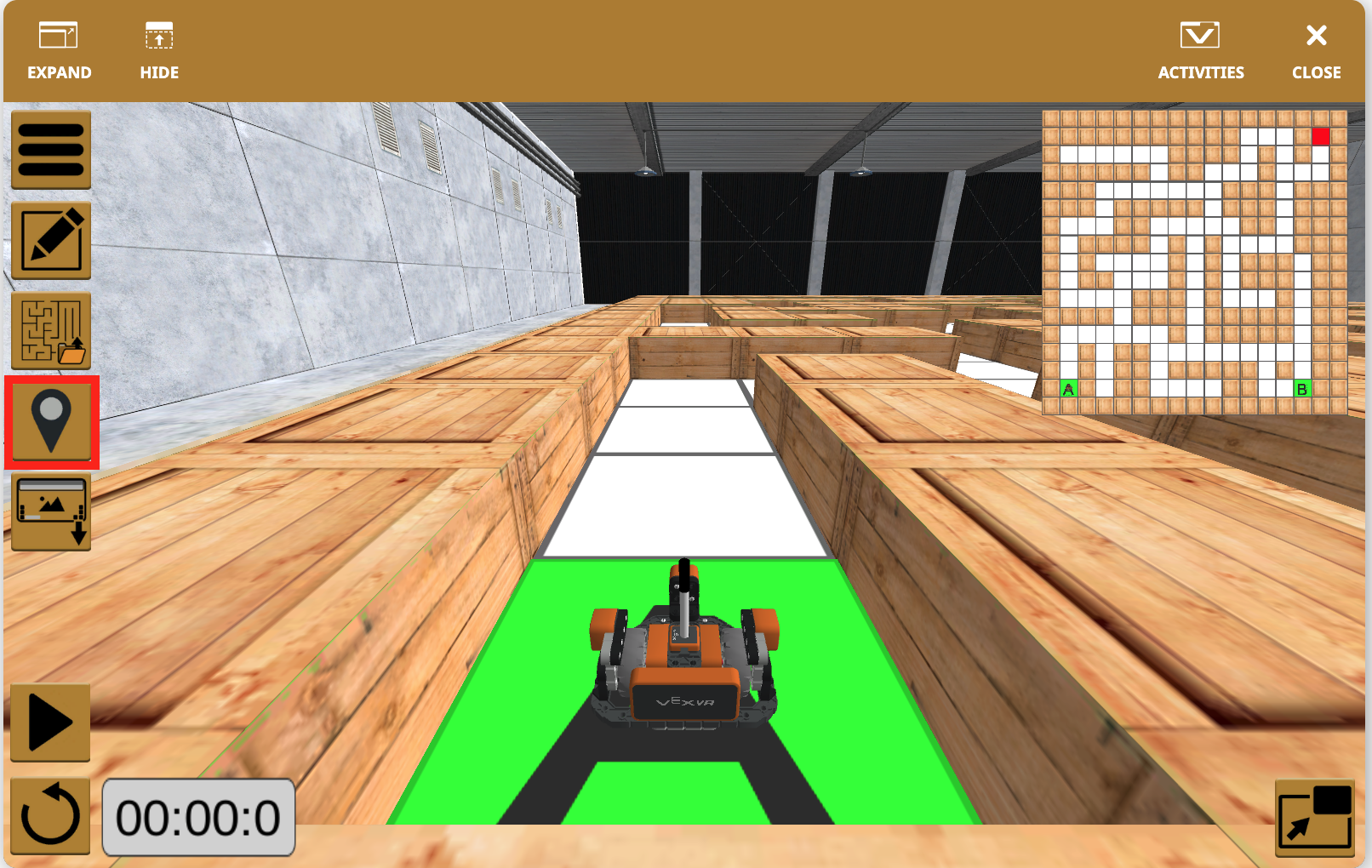

Počáteční pozici svého robota pak můžete kdykoli změnit výběrem tlačítka nabídky a poté výběrem ikony umístění.

Zobrazení a skrytí minimapy

VEXcode VR s herním hřištěm Wall Maze+ a bloky pro navigaci robota bludištěm

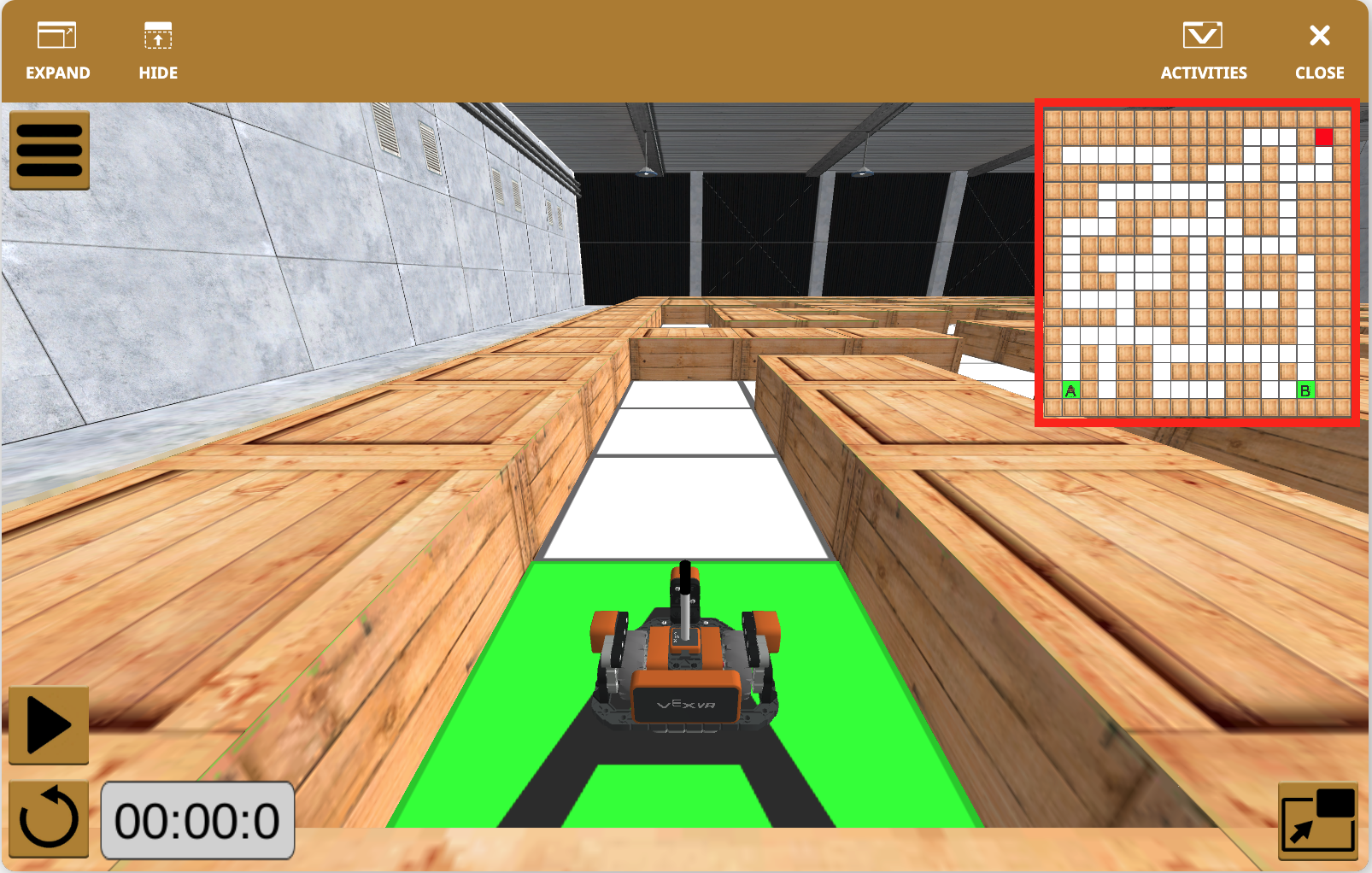

Ve výchozím nastavení je v pravém horním rohu okna hřiště k dispozici minimapa zobrazující pohled shora dolů na hřiště Wall Maze+.

VR pracovní prostor VEXcode s herní plochou Wall Maze+ a bloky pro navigaci robota bludištěm

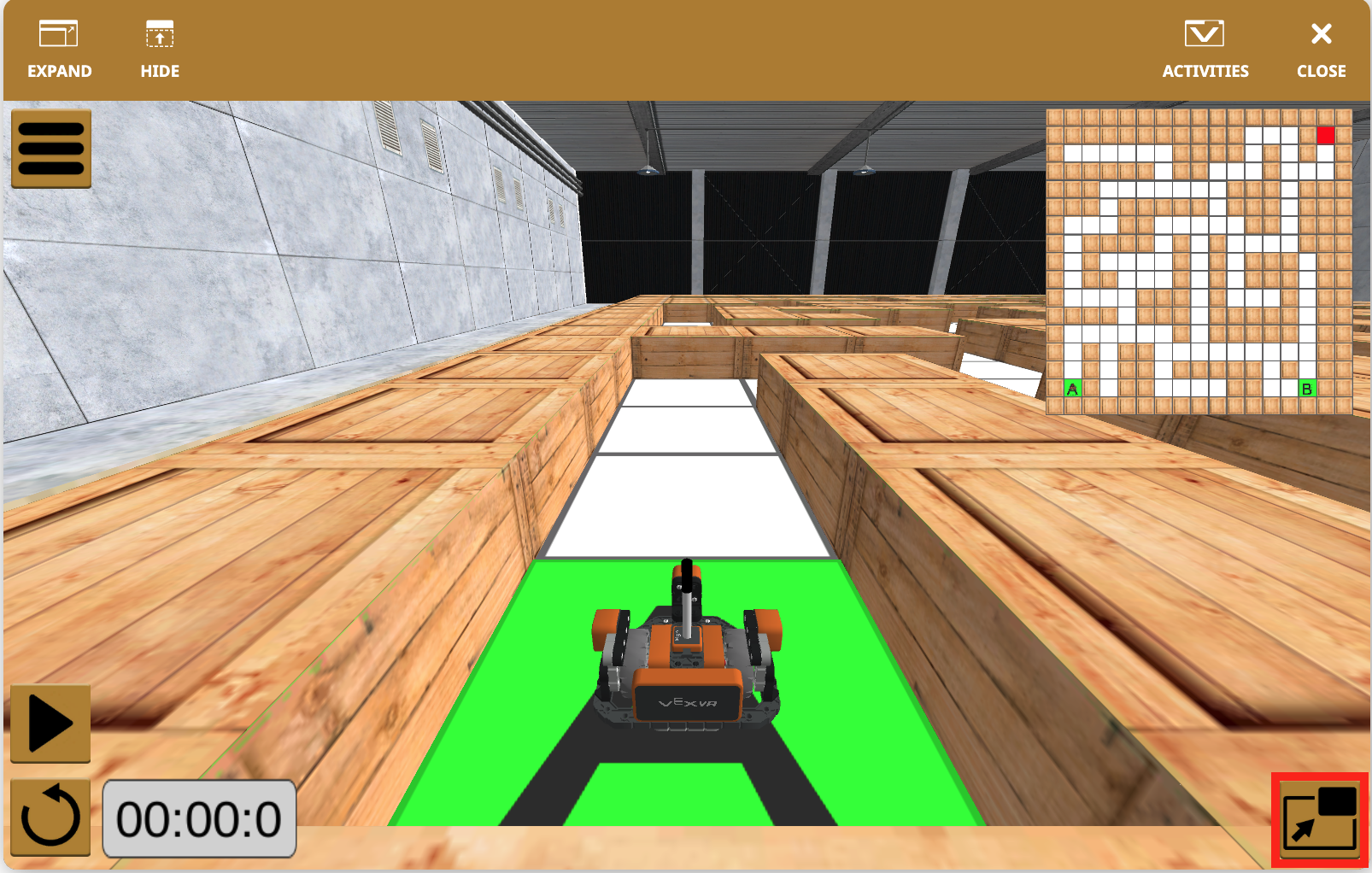

Chcete-li minimapu skrýt, vyberte ikonu mapy v pravém dolním rohu okna hřiště.

Pracovní prostor VEXcode VR s herním plochým bludištěm Wall Maze+ a zobrazením bludiště pro programování VR robota

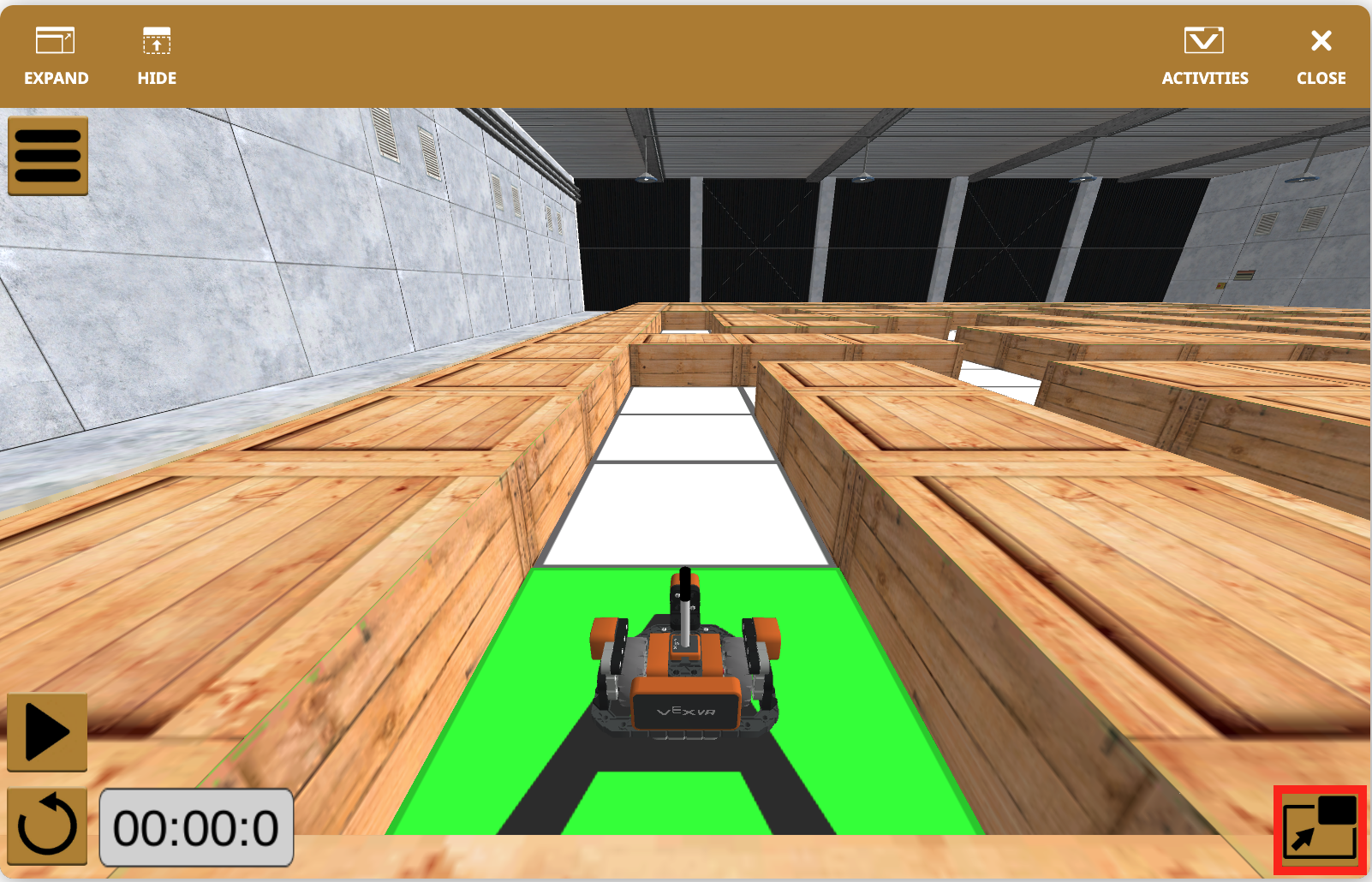

Opětovným výběrem ikony mapy se mapa znovu zobrazí.
