Co je Firmware Utility V5?

Nástroj VEX V5 Firmware je nástroj, který uživatelům poskytuje možnosti, které nejsou dostupné prostřednictvím VEXcode V5. Může poskytnout důležité informace prostřednictvím informačního tlačítka při práci s podporou VEX za účelem zjištění možných příčin problémů s hardwarem. Firmwarová utilita V5 je také zásadní v nastavení soutěží, protože přeměna mozku V5 na Field Controller je nezbytná pro pořádání soutěží. Spuštění diagnostiky baterie je další možností prostřednictvím nástroje Firmware Utility V5, který uživatelům umožňuje identifikovat možné problémy s baterií V5.

Firmwarový nástroj VEX V5 Firmware Utility naleznete zde.

Aktualizujte V5 Brain Firmware

Mnoho produktů VEX V5 obsahuje vlastní interní procesory a běží na speciálním operačním systému známém jako „VEXos“. Tento operační systém je napsán výhradně společností VEX Robotics a využívá flexibilitu a výkon hardwaru VEX pro různé potřeby vzdělávání a náročné soutěže.

VEXos umožňuje pokročilé programovací funkce a lepší uživatelský zážitek. Nejlepším způsobem, jak zajistit, aby váš systém V5 správně fungoval, je udržovat firmware aktuální. Firmware V5 Brain můžete aktualizovat pomocí V5 Firmware Utility.

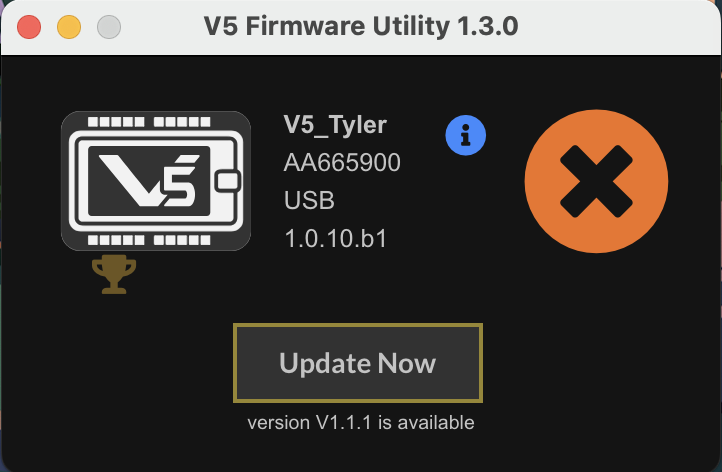

Diagram znázorňující kroky odstraňování problémů pro problémy kategorie V5, obsahující označené komponenty a prvky vývojového diagramu, které uživatele provedou procesem řešení problémů.

Pokud V5 Brain není aktuální, zobrazí se oranžové x a tlačítko pro spuštění aktualizace firmwaru.

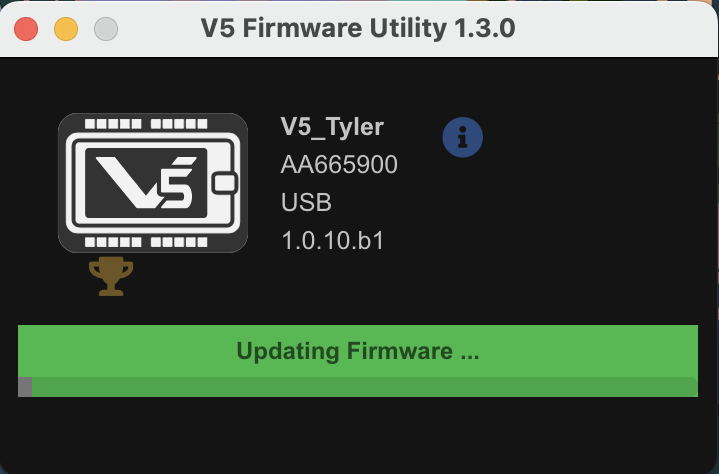

Vývojový diagram znázorňující kroky řešení problémů s kategoriemi V5, obsahující rozhodovací body a akce k vyřešení běžných problémů.

Firmware Utility stáhne a spustí aktualizaci firmwaru.

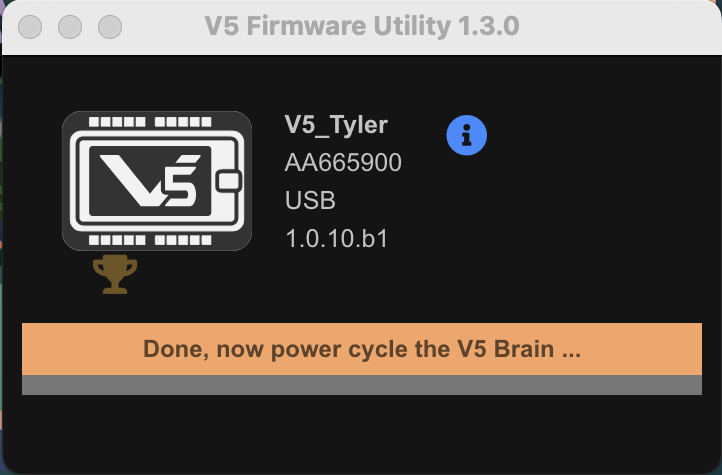

Snímek obrazovky znázorňující kroky odstraňování problémů pro kategorii V5 se zvýrazněnými možnostmi a pokyny pro řešení běžných problémů.

Po stažení firmwaru do V5 Brain budete muset Brain vypnout a zapnout.

Diagram znázorňující kroky řešení problémů pro problémy kategorie V5, obsahující označené komponenty a prvky vývojového diagramu, které uživatelům pomohou při řešení běžných problémů.

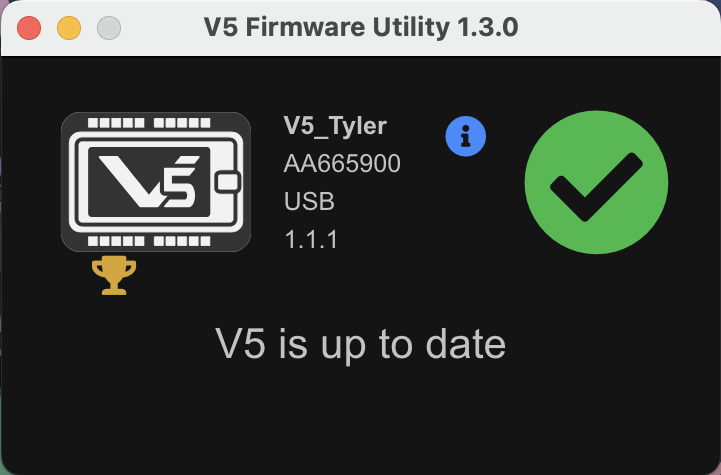

Když je firmware aktuální, Firmware Utility bude mít zelené zaškrtnutí a řekne „V5 je aktuální“.

Vyhledání informací o mozku V5 a systému uživatele

Mít informace o V5 Brain a uživatelském systému může být užitečné při odstraňování problémů.

Vývojový diagram znázorňující kroky řešení problémů s kategoriemi V5, obsahující rozhodovací body a akce k vyřešení běžných problémů.

Klepněte na ikonu Information v nástroji Firmware Utility.

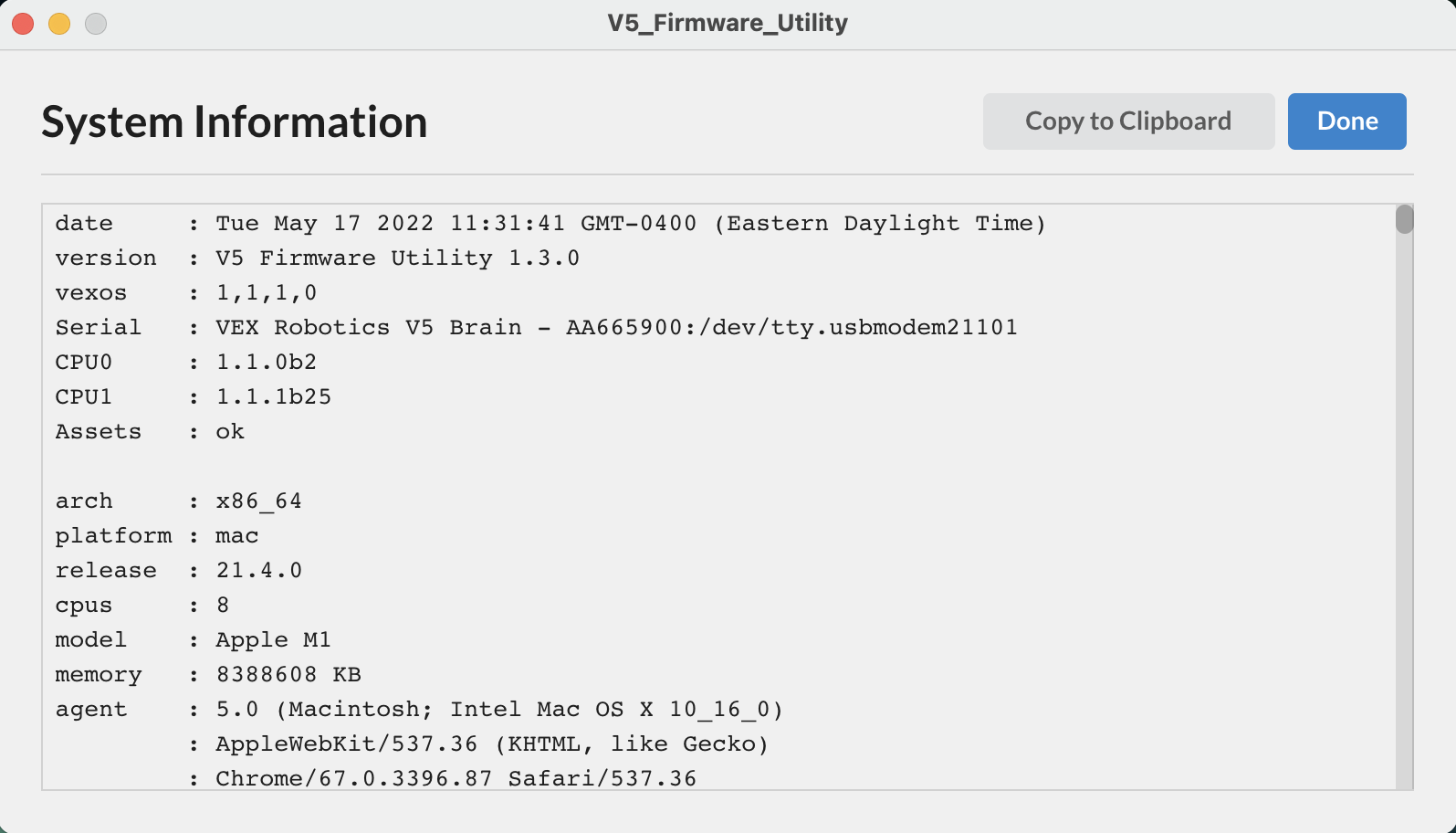

Snímek obrazovky s kroky odstraňování problémů V5, zobrazující chybové zprávy a řešení běžných problémů, se kterými se setkáváme při operacích kategorie V5.

To vyvolá informace o připojeném mozku V5 a systémové informace uživatele. To může být použito jako pomoc podpoře VEX s řešením problémů.

Stažení aplikace Skills Field Control

Soutěžní týmy mají nyní příležitost spustit Robot Skills Match pomocí robotického mozku V5 jako svého terénního ovladače pomocí aplikace Skills Field Control. To umožňuje snazší a efektivnější provádění zápasů dovedností.

Vývojový diagram znázorňující kroky řešení problémů s kategoriemi V5, včetně rozhodovacích bodů a akcí k vyřešení běžných problémů.

Klikněte na ikonu Trophy ve Firmware Utility.

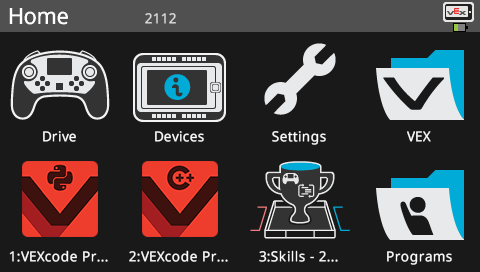

Snímek obrazovky znázorňující kroky odstraňování problémů pro kategorii V5 se zvýrazněnými možnostmi a nastaveními relevantními pro řešení běžných problémů.

Tím se stáhne aplikace Field Control ve třetím programovém slotu.

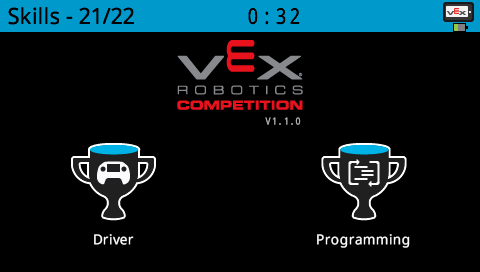

Snímek obrazovky rozhraní pro odstraňování problémů V5, zobrazující chybové zprávy a navrhovaná řešení běžných problémů souvisejících s robotickými systémy V5.

Jakmile vyberete aplikaci Field Control, budete moci používat V5 Brain jako správce dovedností. Více informací o použití V5 Brain pro Robot Skills Challenge Field Controlnaleznete v tomto článku.

Pokročilé možnosti

Přístup k pokročilým možnostem v nástroji Firmware Utility V5 vám mimo jiné umožňuje aktualizovat číslo týmu, spustit diagnostiku baterie pro další odstraňování problémů.

Vývojový diagram řešení problémů V5 znázorňující kroky k vyřešení běžných problémů, včetně rozhodovacích bodů a akcí, které je třeba provést na základě vstupu uživatele.

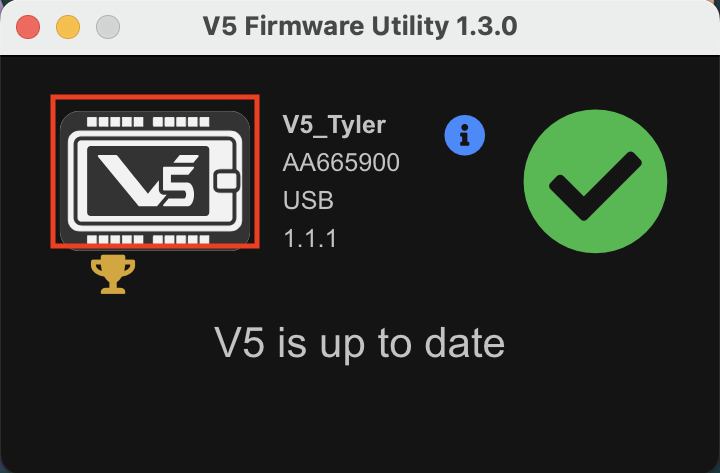

Stiskněte Shift + V a klikněte na střed V5 Brain ve Firmware Utility.

Snímek obrazovky s kroky odstraňování problémů pro kategorii V5, zobrazující různé možnosti a nastavení pro řešení problémů. Obsahuje označená tlačítka a pokyny pro uživatele.

Zobrazí se pokročilé možnosti, včetně aktualizace čísla týmu nebo spuštění diagnostiky baterie.

Diagnostika baterie

Zobrazení obrazovky diagnostiky baterie vám umožňuje zobrazit zbarvení článků baterie, které ukazuje, zda některé články neudržují nabité ve srovnání s jinými, což je viditelné pomocí systému barevného kódování zelené, červené a černé. To je užitečné při určování, zda je baterie V5 vadná nebo ne a měla by být vyměněna.

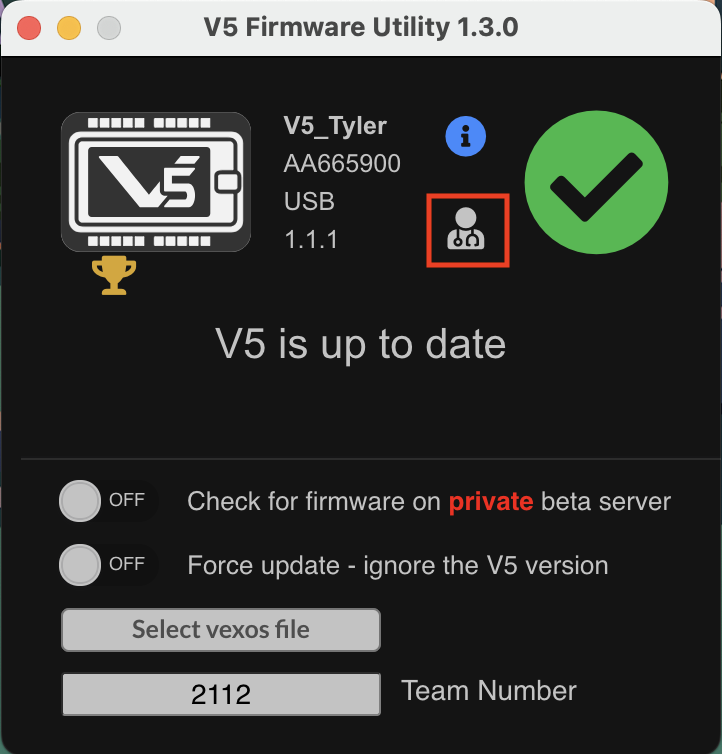

Snímek obrazovky znázorňující kroky odstraňování problémů pro kategorii V5 se zvýrazněnými možnostmi a pokyny k řešení běžných problémů.

Klikněte na ikonu lékaře.

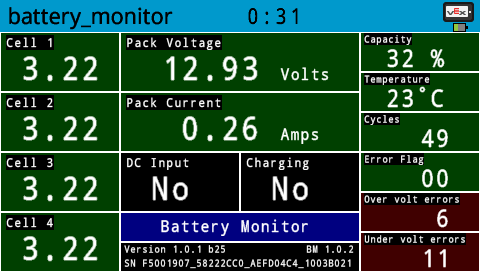

Diagram znázorňující kroky odstraňování problémů pro kategorii V5, zobrazující klíčové komponenty a jejich připojení, které uživatelům pomáhají při řešení běžných problémů.

Tím se otevře diagnostika baterie na vašem připojeném mozku V5. Další informace o obrazovce diagnostiky baterie naleznete v tomto článku.
