Tento článek vás provede montáží Field Monitor Stand na V5 Portable Competition Field.

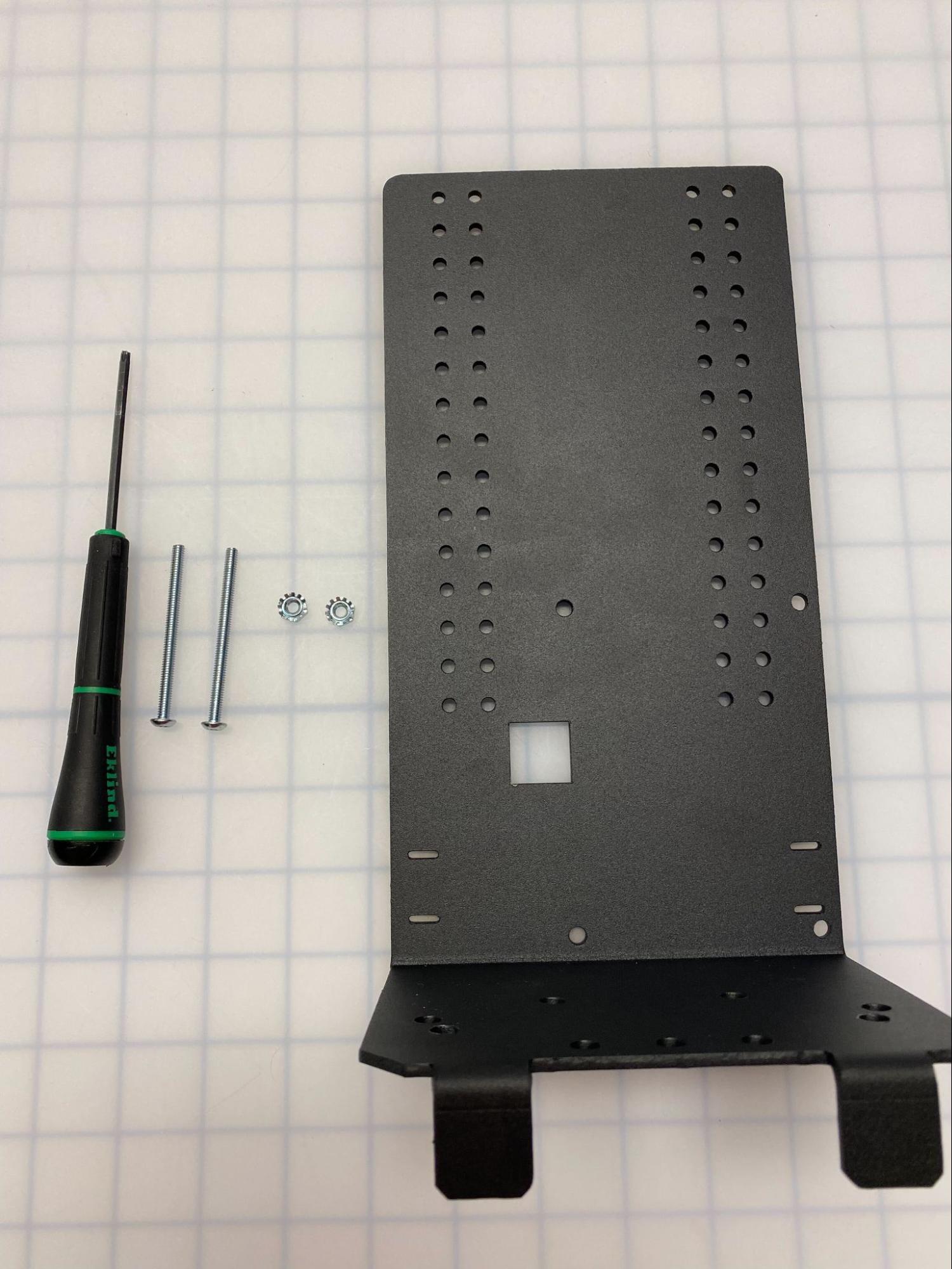

1. Připravte si hardware pro montáž stojanu.
Nutná montáž stojanu polního monitoru na přenosný polní hardware:
- Hvězdicový šroub 8-32 x 2,25” - 2
- Nylockové matice – 2. množství
- šroubovák T15
2. Shromážděte hardware pro montáž monitoru.
Požadovaný hardware pro montáž monitoru na stojan monitoru:
- Standardizovaný hardware pro montáž monitoru VESA
- Šroub, M4 x 0,7 x 10 mm – 5 kusů
- Šroub, M4 x 0,7 x 18 mm – 5 kusů
- Šroub, M4 x 0,7 x 25 mm – 5 kusů
- Distanční vložka – 8. množství
- Křížový šroubovák
3. Určete místo pro připevnění stojanu polního monitoru

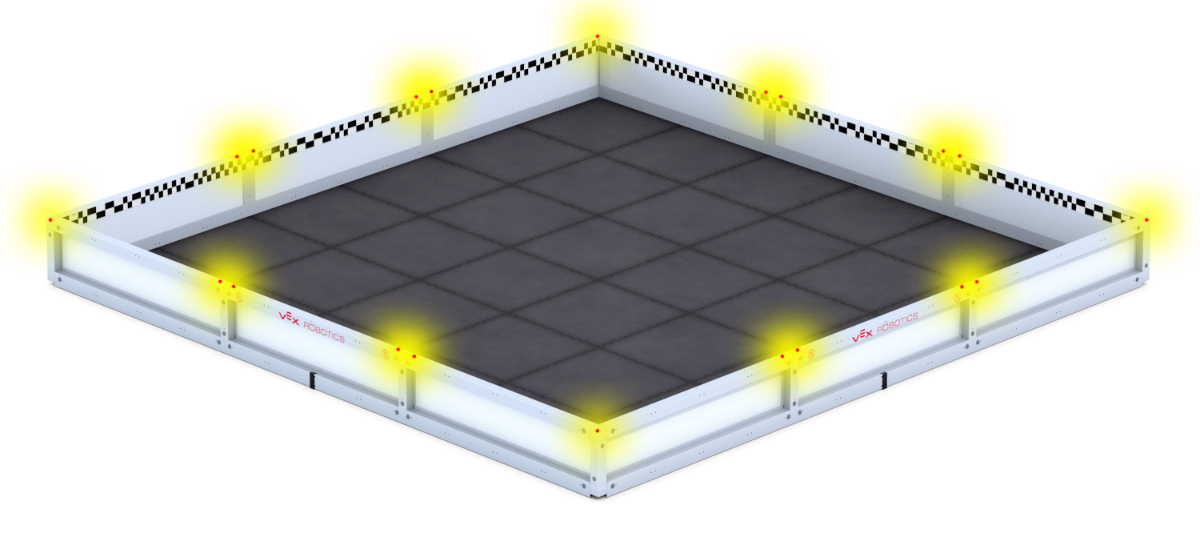

- Stojan polního monitoru lze pomocí T-konektoru připevnit k jakémukoli rohu nebo jakékoli hraně.

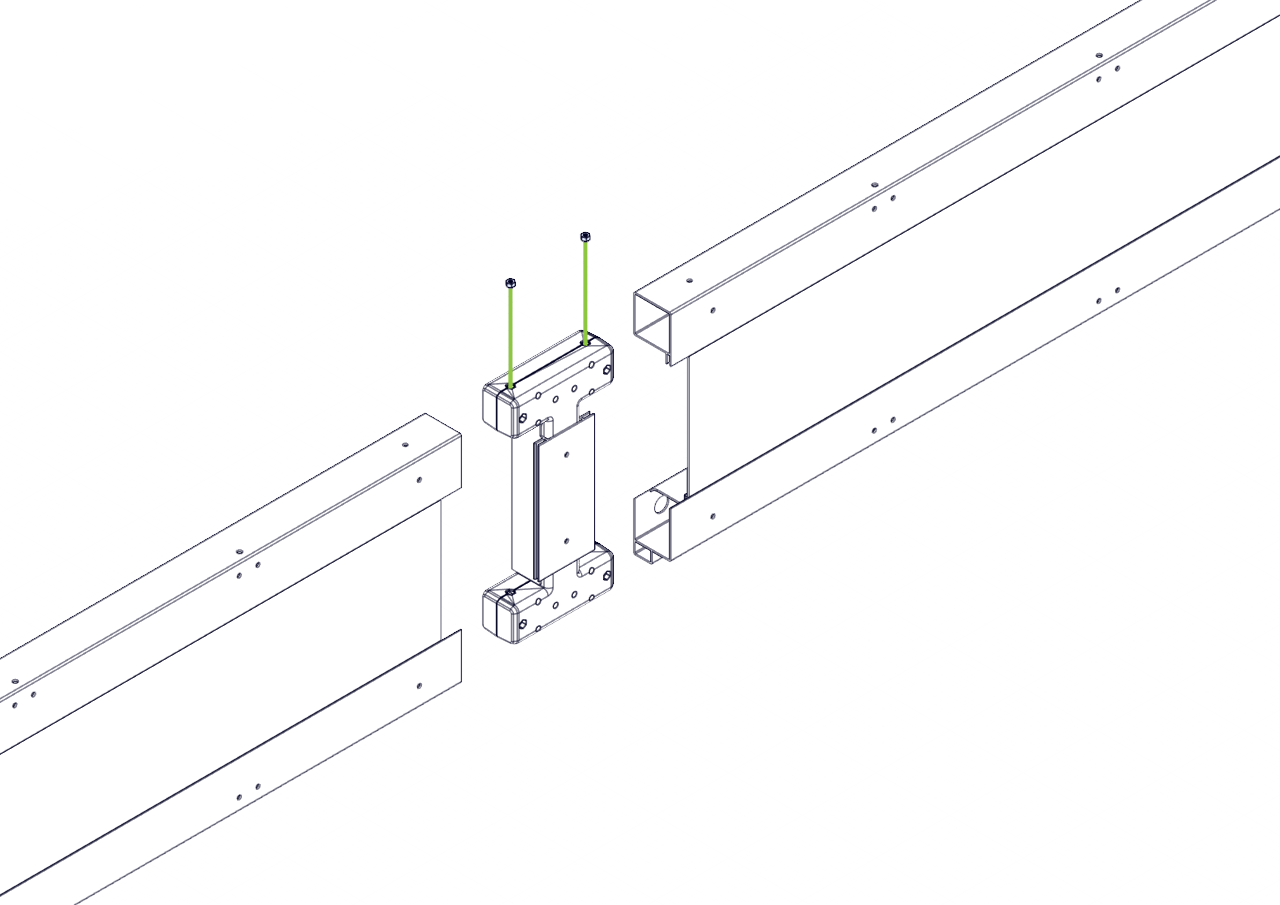

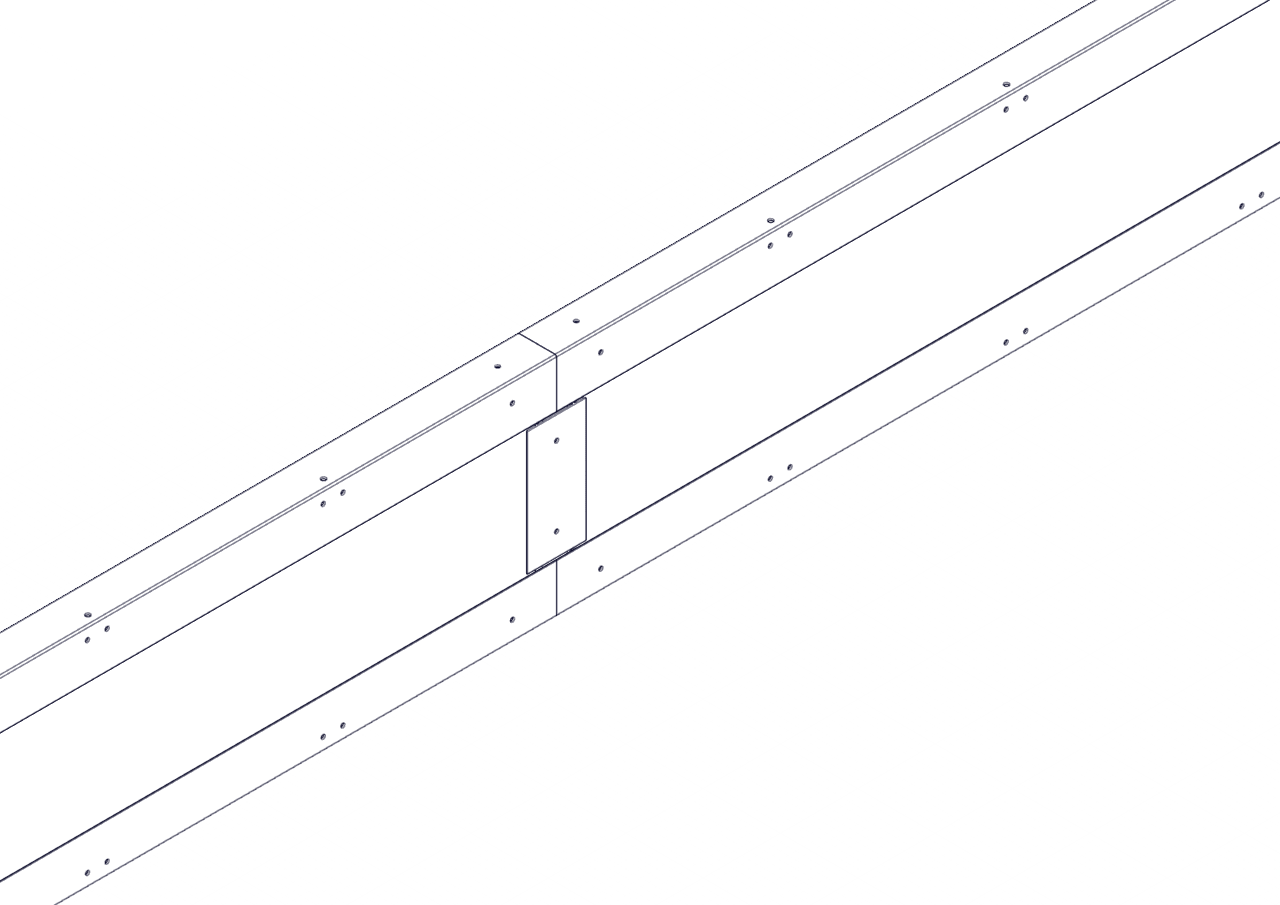

4. Jakmile je místo rozhodnuto, umístěte nylock matice do kapes pro matice na rohovém konektoru nebo T-konektorech.
- Chcete-li to provést, vytáhněte výlisky z konektorů, abyste odkryli kapsy pro matice.

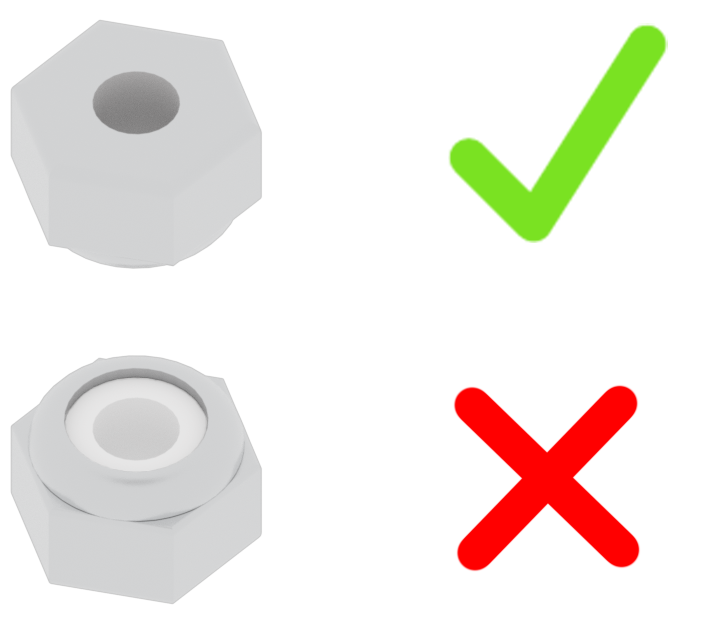

Poznámka: zajistěte, aby byly matice nylock vloženy ve správné orientaci.
5. Připojte výlisky zpět ke konektoru.
- Zajistěte, aby matice zůstaly uvnitř kapes pro matice.

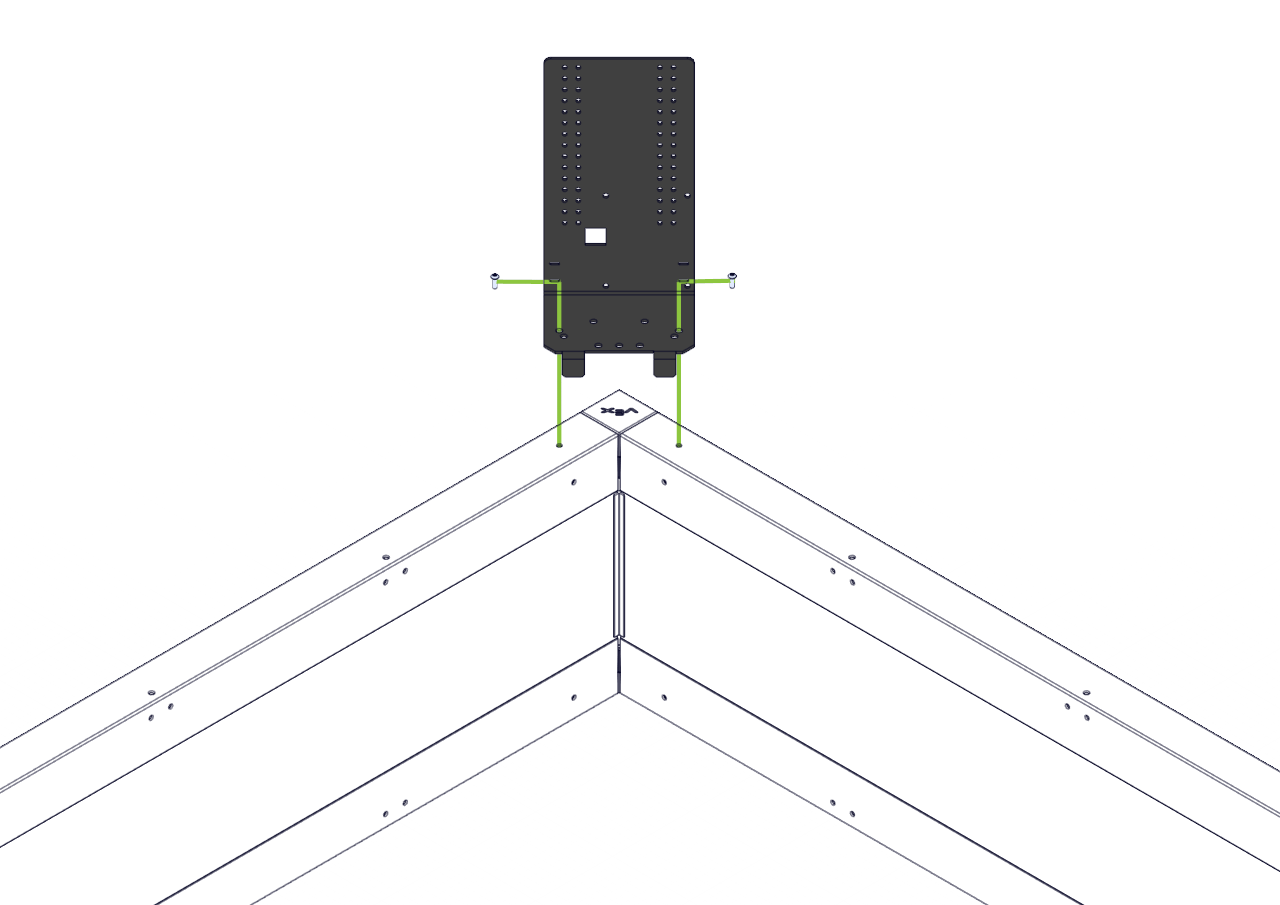

6. Umístěte stojan polního monitoru na výlisky.

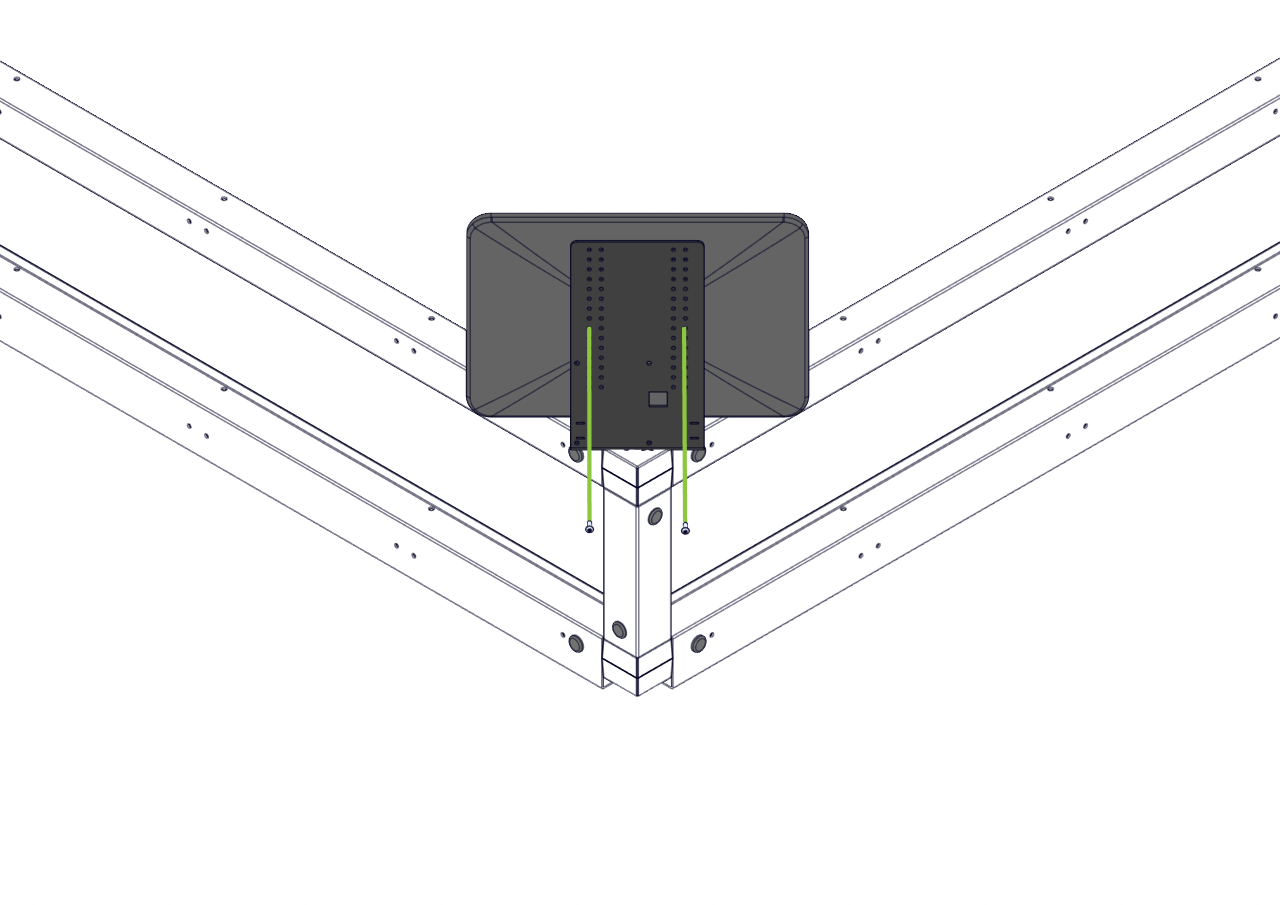

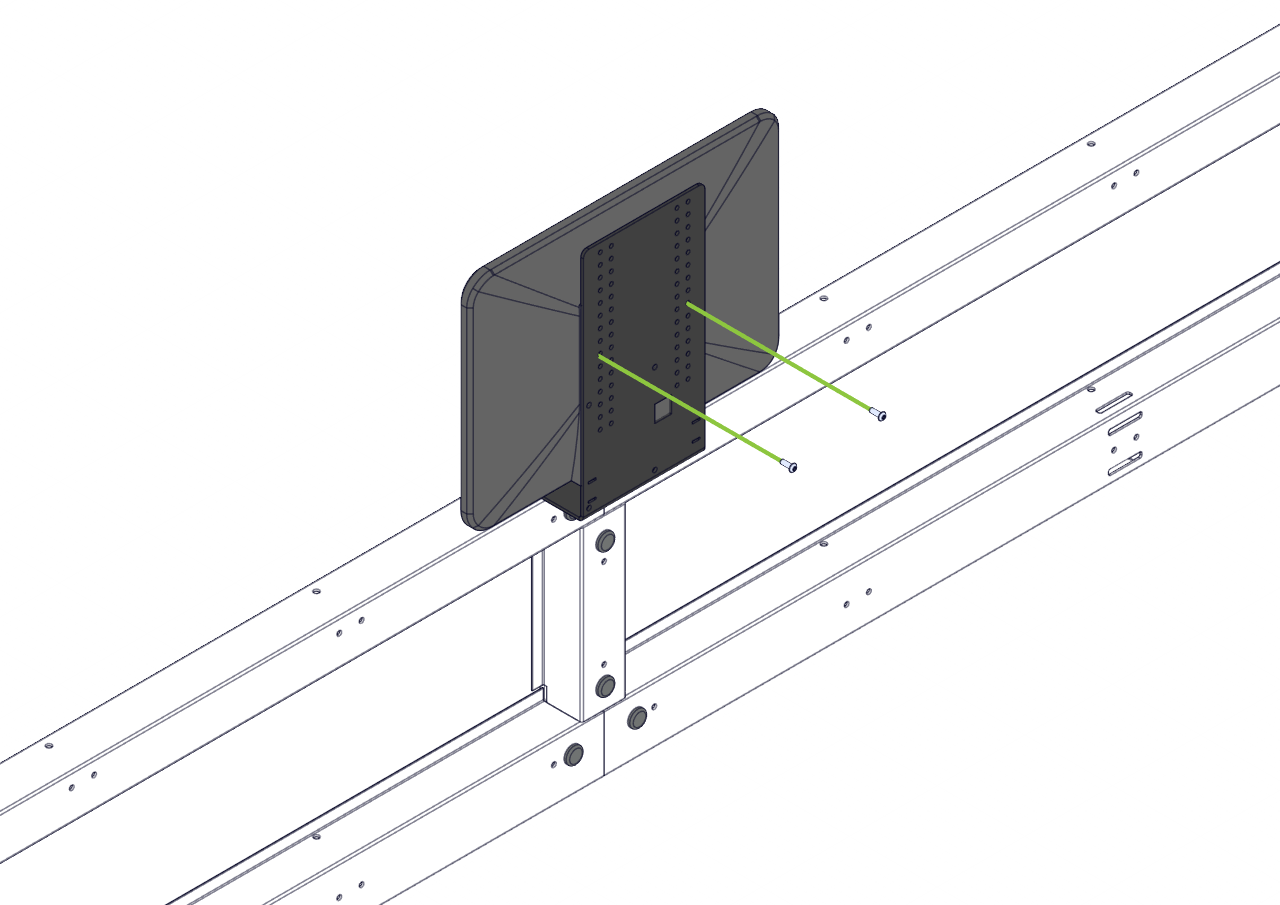

- Připevněte stojan pomocí dvou šroubů s hvězdicovým pohonem.
- Ujistěte se, že jsou šrouby zcela utaženy a že je stojan monitoru zajištěn.
7. Pomocí standardizovaného hardwaru pro montáž monitoru VESA připojte monitor ke stojanu polního monitoru.
- Monitor by měl směřovat do pole.

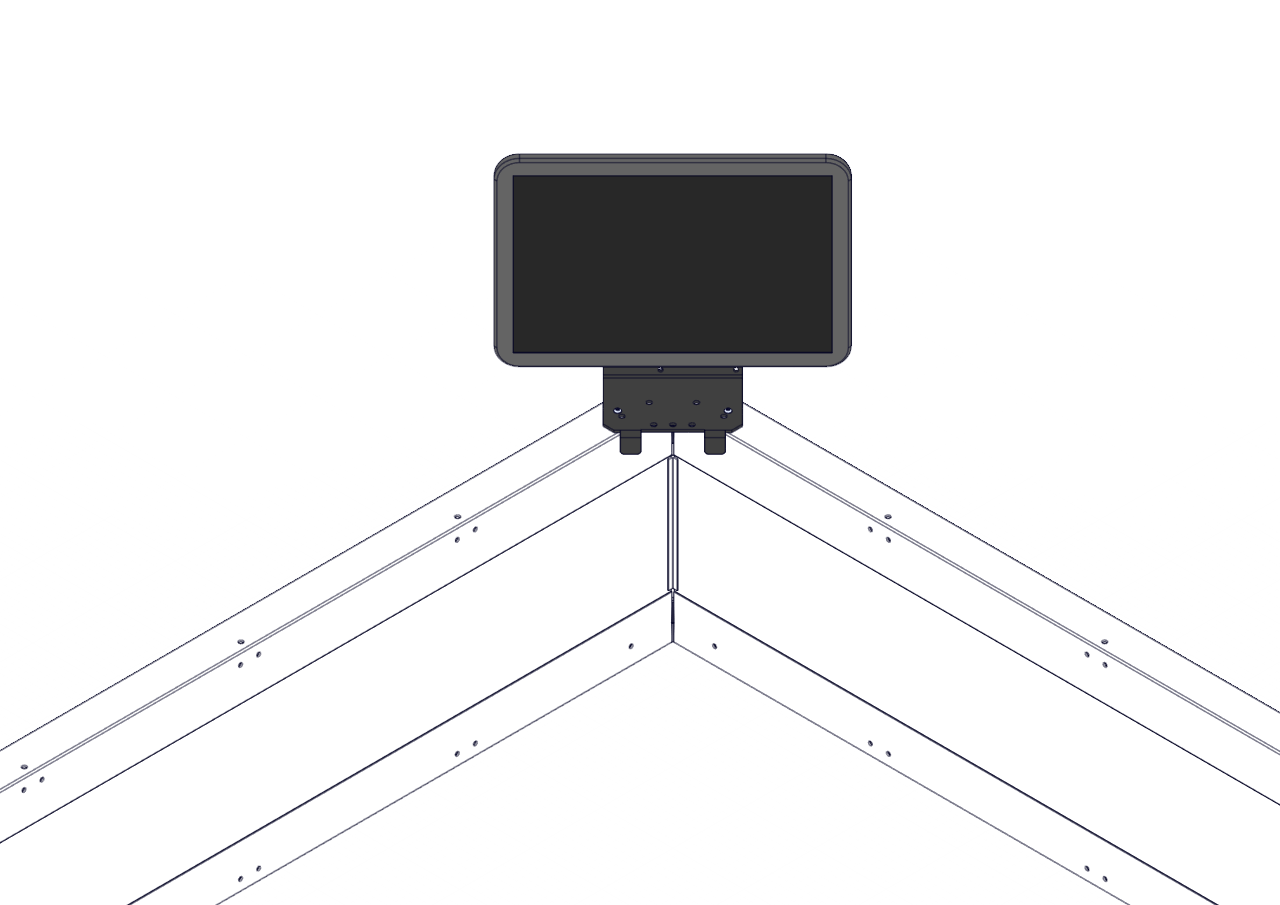

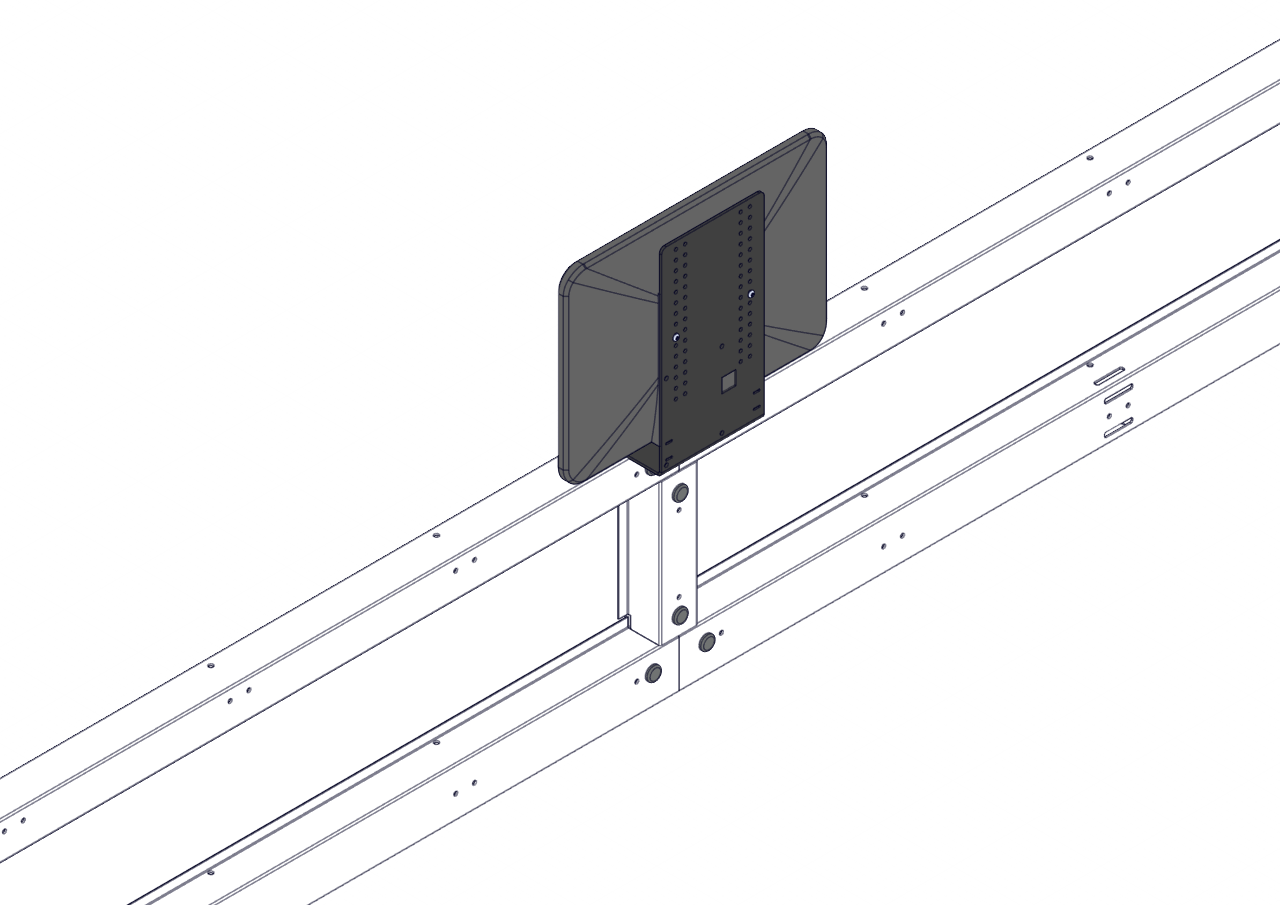

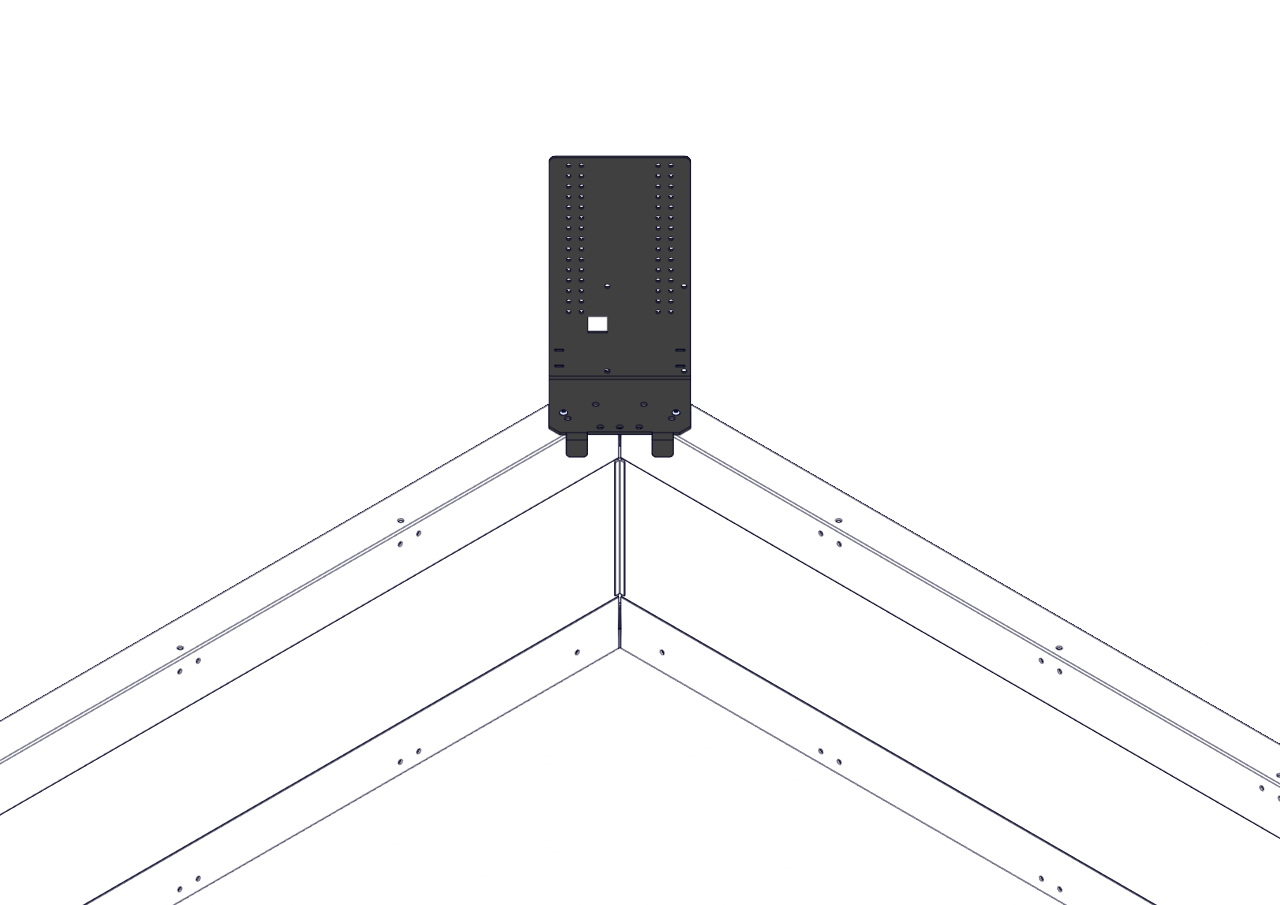

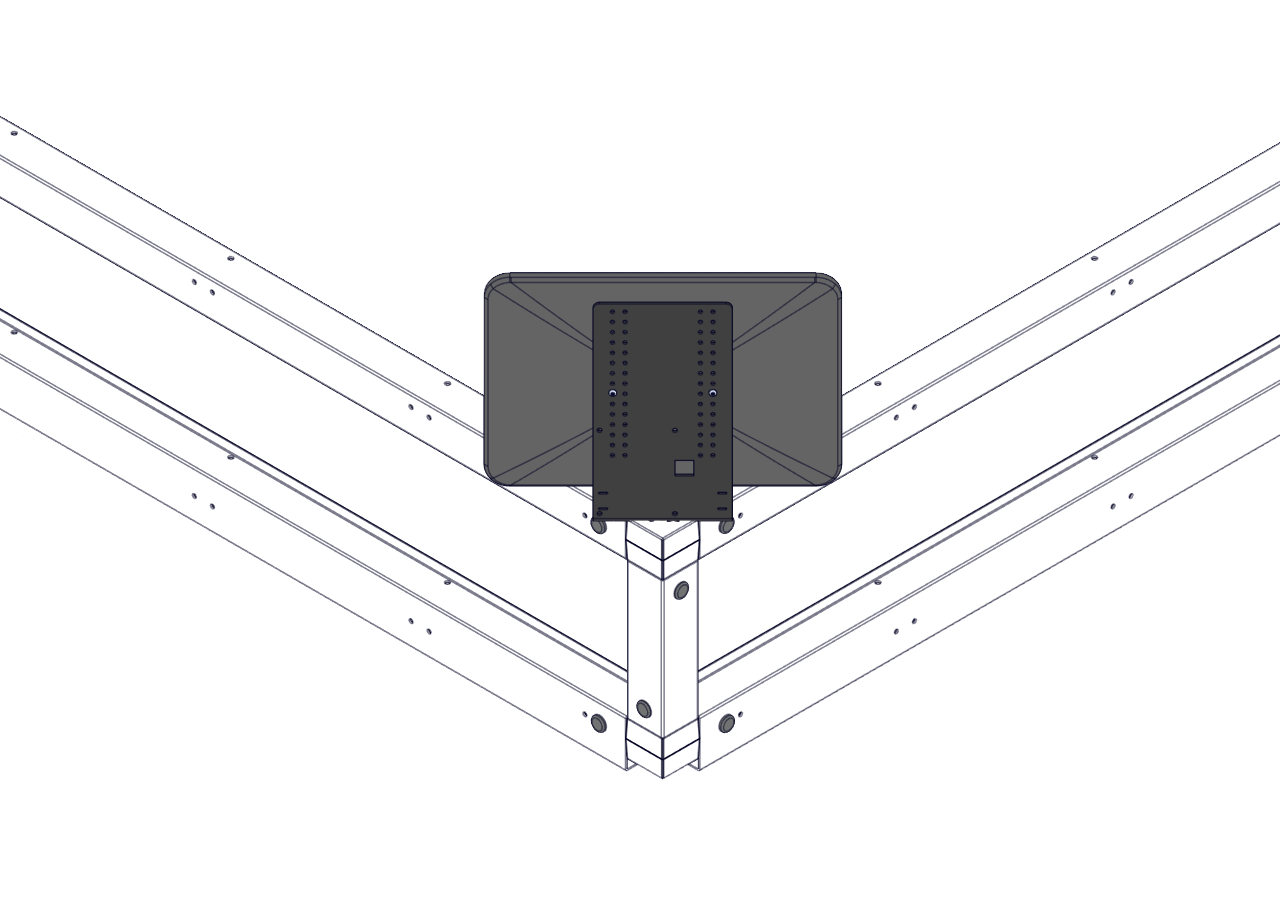

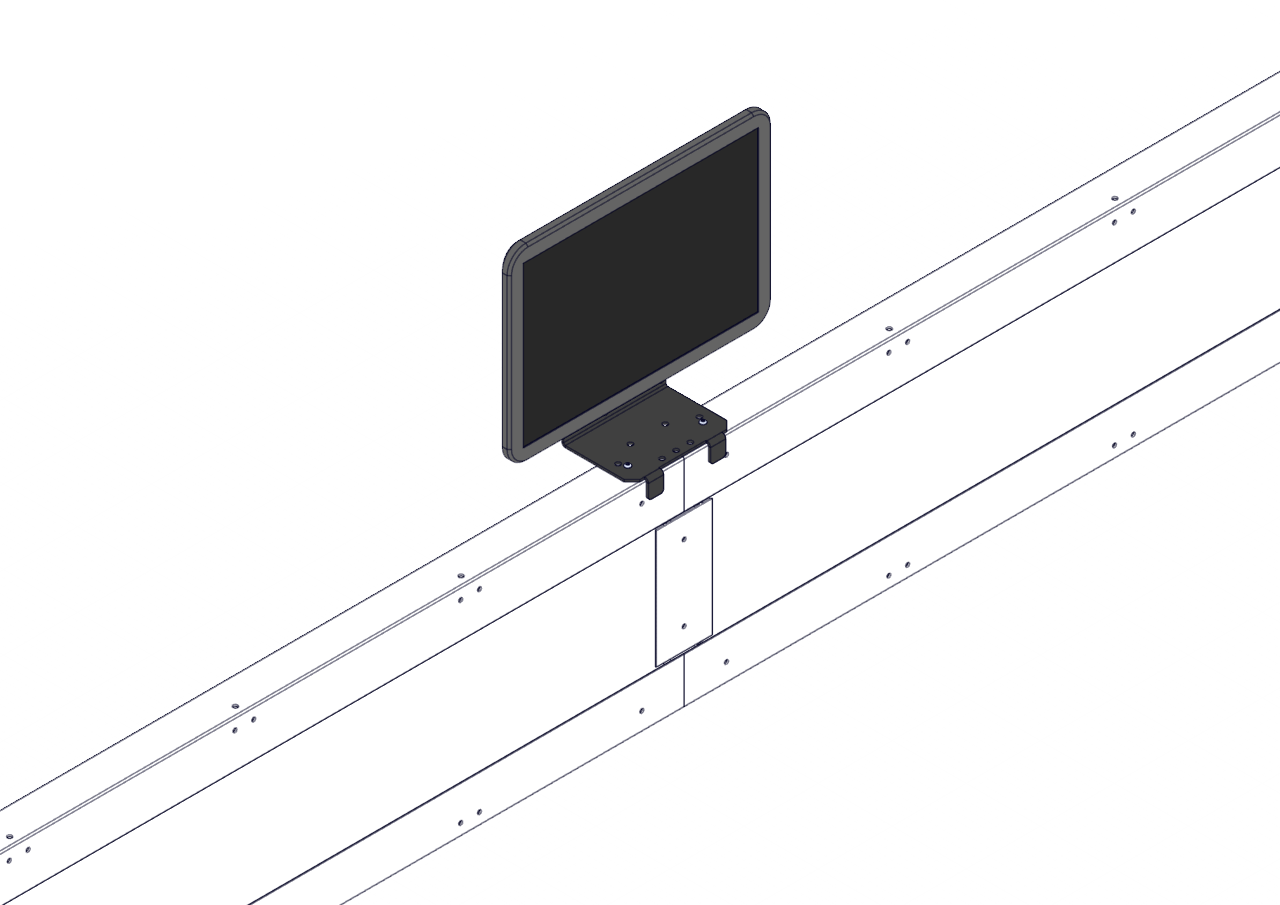

- Monitor můžete připevnit ke stranám pole nebo k rohům, jak je znázorněno na těchto obrázcích.
