Konfigurace 3-vodičových zařízení ve VEXcode EXP – Knihovna VEX

Při zahájení programování pomocí VEXcode EXP se bloky senzoru a 3-Wire zařízení nezobrazí v Toolboxu, dokud nebudou nakonfigurovány.

Přidání 3vodičového zařízení

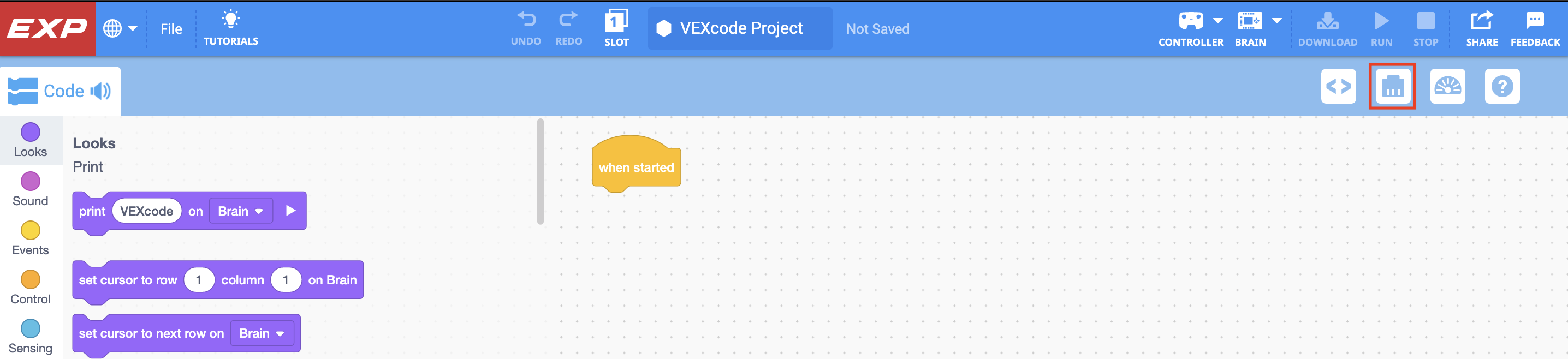

Panel nástrojů VEXcode EXP se zvýrazněnou ikonou Zařízení mezi ikonami Prohlížeče kódu a Konzole pro tisk.

Chcete-li nakonfigurovat zařízení, vyberte tlačítko Zařízení a otevřete okno Zařízení.

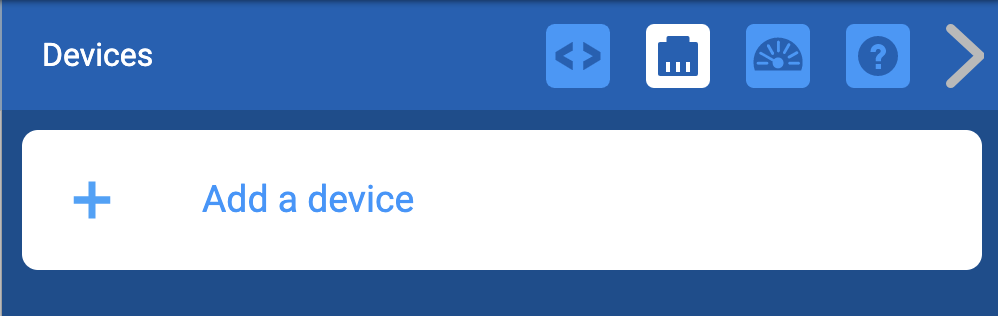

Nabídka Zařízení VEXcode EXP se zobrazeným tlačítkem Přidat zařízení.

Vyberte „Přidat zařízení“.

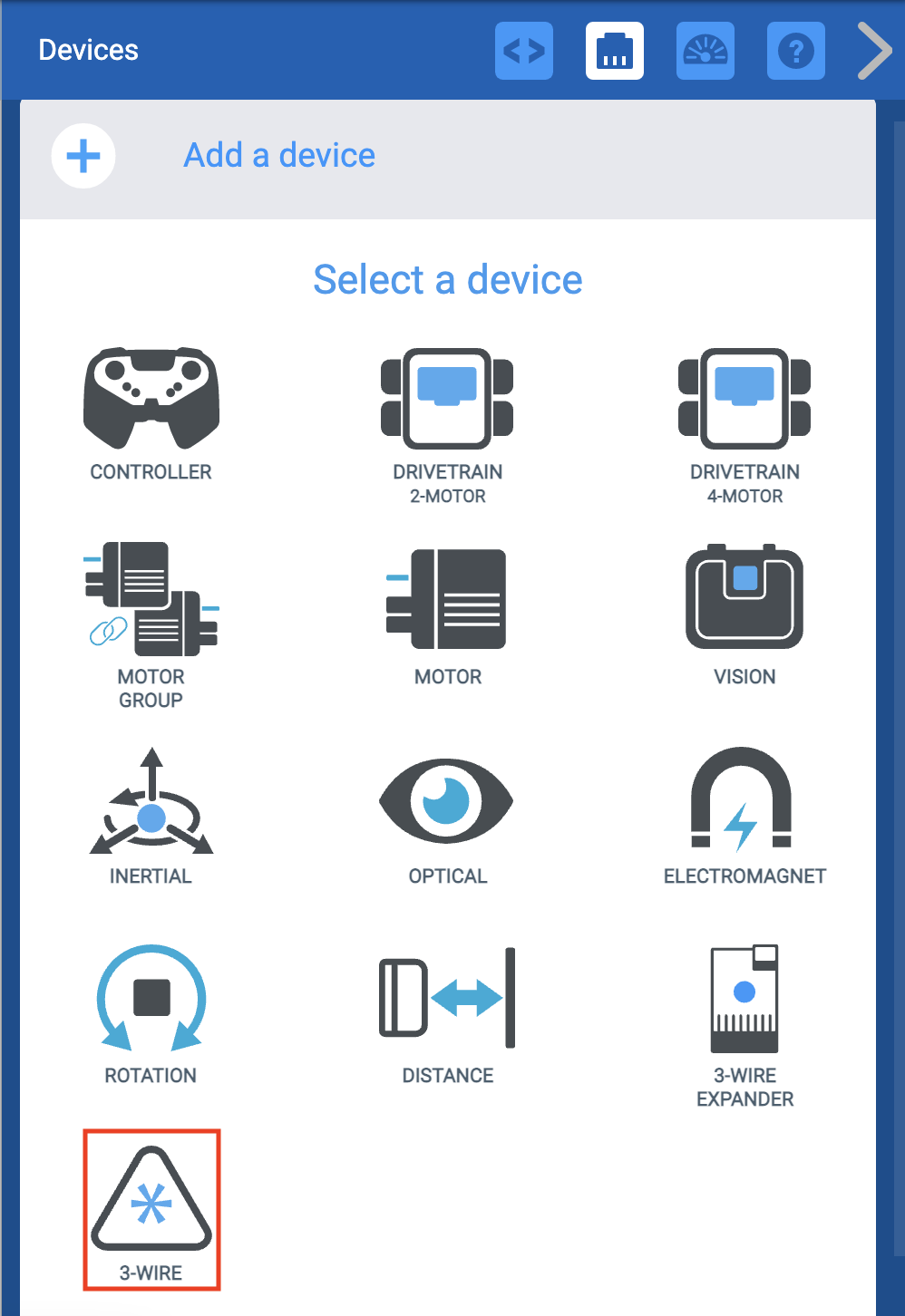

Nabídka Zařízení VEXcode EXP po výběru tlačítka Přidat zařízení. Možnost 3 vodiče je zvýrazněna.

Vyberte 3drátová zařízení.

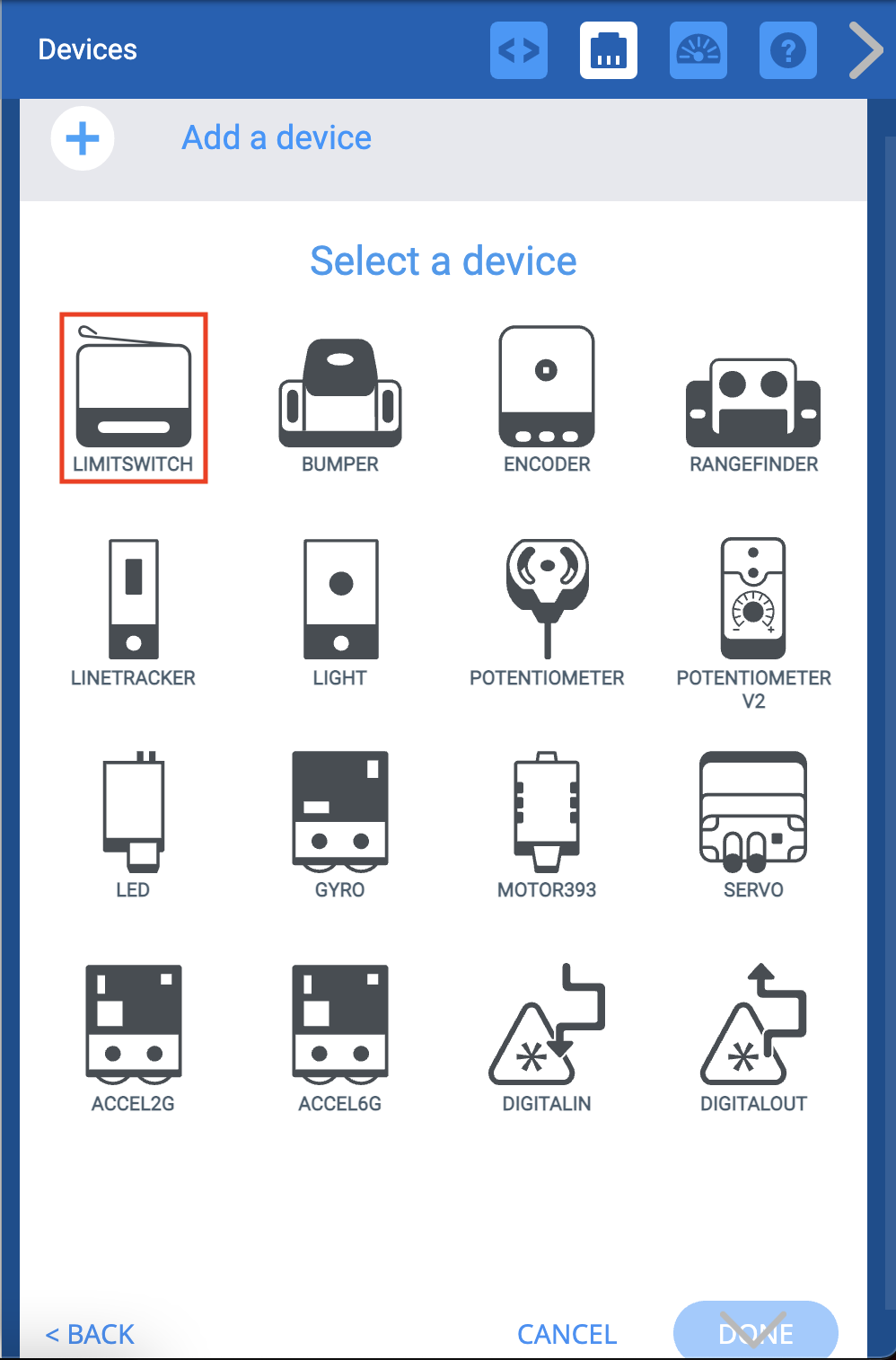

Nabídka Zařízení VEXcode EXP po výběru možnosti 3vodičového zařízení. Zobrazí se nabídka 3vodičových zařízení a možnost Koncový spínač je zvýrazněna.

Vyberte 3vodičové zařízení, které používáte. Tento příklad ukazuje koncový spínač.

Poznámka: 3vodičová zařízení zahrnují koncový spínač, nárazníkový spínač, kodér, dálkoměr, sledovač čar, světlo, potenciometr, LED, gyroskop, motor-393, servo, akcelerometr-2G, akcelerometr-6G, digitální vstup a Digitální výstup. Všechna zařízení procházejí stejným konfiguračním procesem s dalším krokem pro Motor-393.

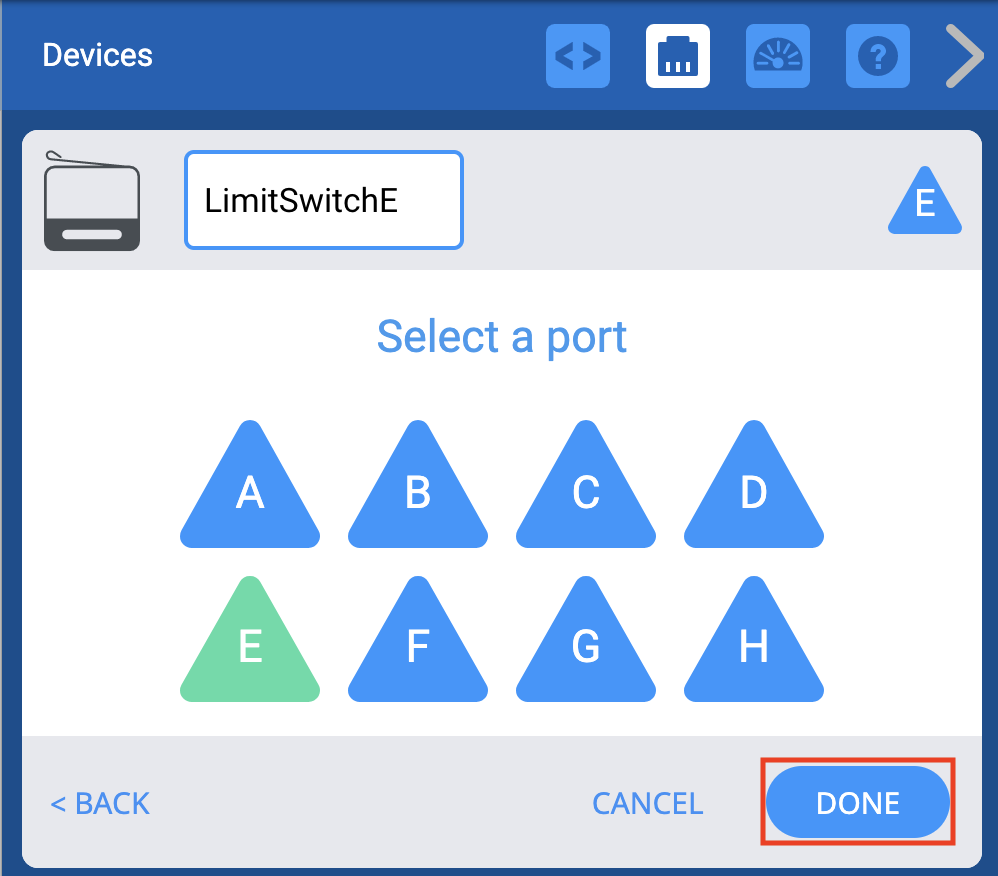

Nabídka VEXcode EXP Devices po nastavení portu nového zařízení na E. Níže je zvýrazněno tlačítko Hotovo.

Vyberte port, ke kterému je zařízení připojeno na VEX EXP Brain. Porty, které jsou již nakonfigurovány pro jiná zařízení, nebudou dostupné. Jakmile je port vybrán, vyberte „Hotovo“ pro odeslání zařízení do konfigurace nebo „Zrušit“ pro návrat zpět do nabídky Zařízení.

Poznámka:Výběrem možnosti „Zrušit“ vrátíte zpět všechny změny, které jste na zařízení provedli, a nebude součástí konfigurace.

Změna portu 3-drátového zařízení

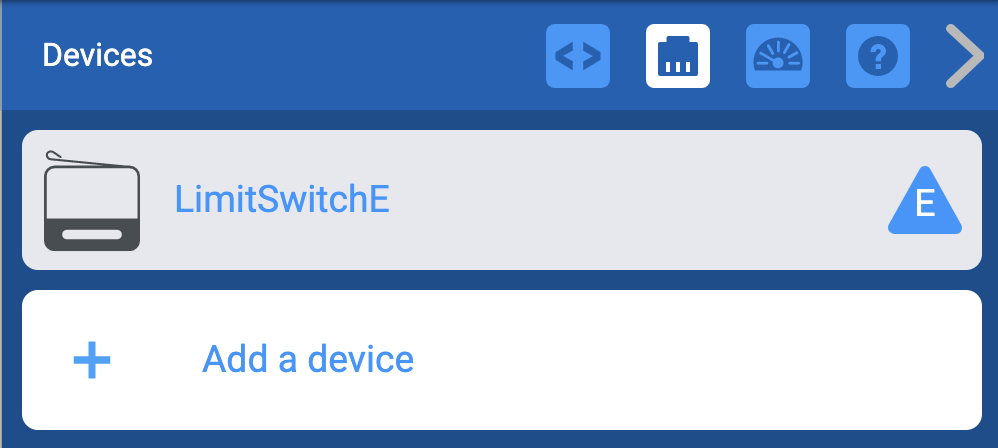

Nabídka zařízení VEXcode EXP se zobrazeným dříve přidaným koncovým spínačem.

Číslo portu pro 3-Wire Device můžete změnit výběrem 3-Wire Device v okně Devices.

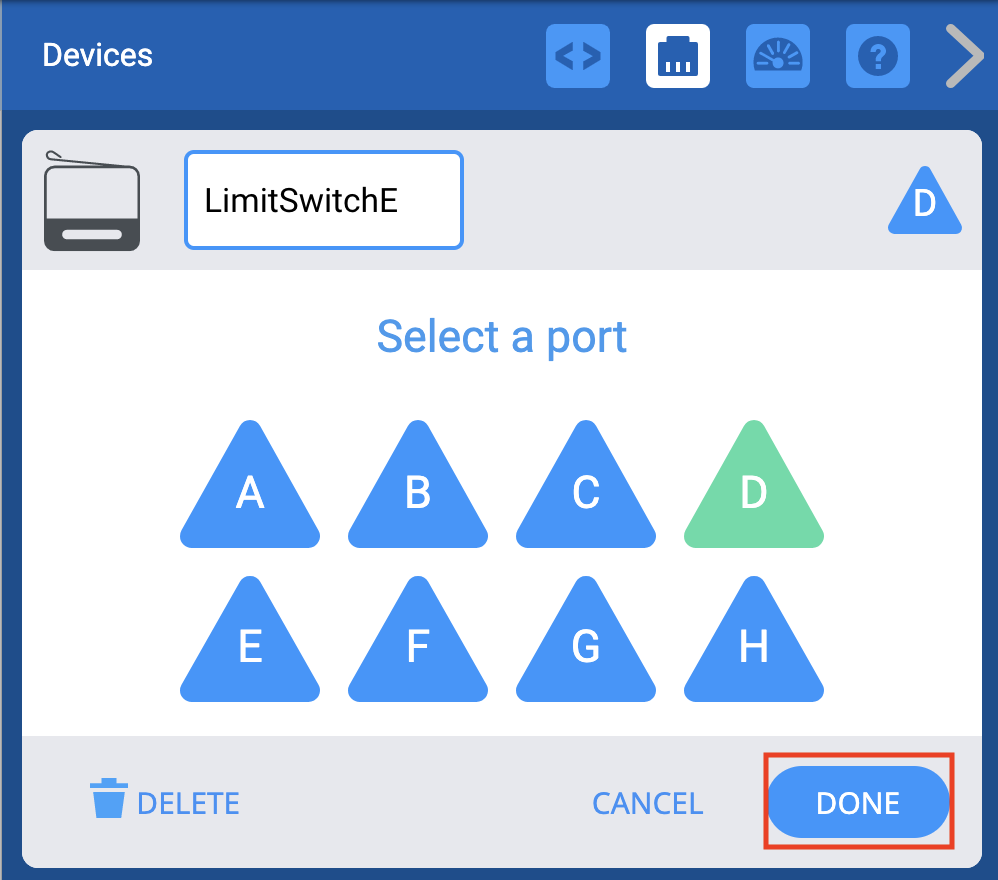

Nabídka Zařízení VEXcode EXP po změně portu zařízení na D. Možnost portu D je nyní zbarvena zeleně. Níže je zvýrazněno tlačítko Hotovo.

Vyberte jiný port na obrazovce Výběr portu a číslo portu zezelená. Poté vyberte „Hotovo“ pro odeslání změny.

Přejmenování 3-drátového zařízení

Okno VEXcode EXP Devices se zobrazenými možnostmi koncových spínačů. Název zařízení je nahoře zvýrazněn, což znamená, že jej lze přejmenovat.

3-Wire Device můžete také přejmenovat změnou názvu v textovém poli v horní části obrazovky Výběr portu. Pokud vyberete neplatný název, textové pole se zvýrazní červeně. Poté vyberte „Hotovo“ a odešlete změny zařízení do konfigurace.

VEXcode EXP Pokud je zobrazen blok limitu s otevřenou rozbalovací nabídkou Koncový spínač. Nový název zařízení koncového spínače se zobrazí v rozbalovací nabídce.

Pokud změníte název 3-Wire zařízení, které se již ve vašem projektu používá, budete muset aktualizovat název zařízení v bloku na nový název pomocí rozevíracího seznamu.

Odstranění 3vodičového zařízení

Okno VEXcode EXP Devices se zobrazenými možnostmi koncových spínačů. Níže je zvýrazněno tlačítko Smazat.

3-Wire Devices lze také odstranit výběrem možnosti „Delete“ ve spodní části obrazovky Výběr portu.

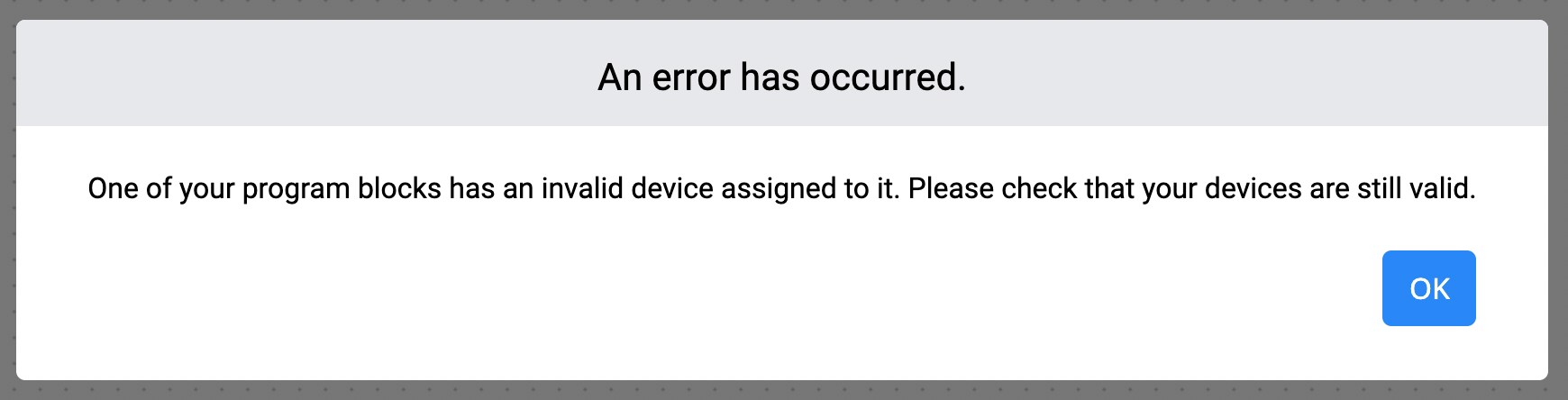

Výzva VEXcode EXP Error Occurred s textem Došlo k chybě. Jeden z vašich programových bloků má přiřazeno neplatné zařízení. Zkontrolujte prosím, zda jsou vaše zařízení stále platná. Dole je tlačítko OK.

Poznámka: Pokud odstraníte 3-vodičové zařízení, které se již ve vašem projektu používá, váš projekt vygeneruje chybu, pokud se jej pokusíte stáhnout, dokud neodstraníte také bloky, které smazané zařízení používaly.
