Obrazovku zařízení na VEX EXP Brain můžete použít k zobrazení dat senzoru pro připojený senzor.

Obrazovka Brain se zobrazuje v nabídce Domů s vybranou možností Zařízení. Zařízení je třetí možností v nabídce Domů.

Pomocí levého a pravého tlačítka zvýrazněte možnost nabídky Zařízení a poté stisknutím tlačítka Zkontrolovat vyberte Zařízení.

Obrazovka Brain se zobrazuje v nabídce Zařízení, kde se v reálném čase zobrazují informace z připojených zařízení. Tři snímky obrazovky ukazují, jak se pravé tlačítko používá k navigaci a výběru optického senzoru. V tomto příkladu je optický senzor sedmou možností v nabídce Zařízení.

V nabídce Zařízení uvidíte připojená zařízení na vašem robotu.

Pomocí levého a pravého tlačítka zvýrazněte požadovaný senzor a poté jej vyberte stisknutím tlačítka Check.

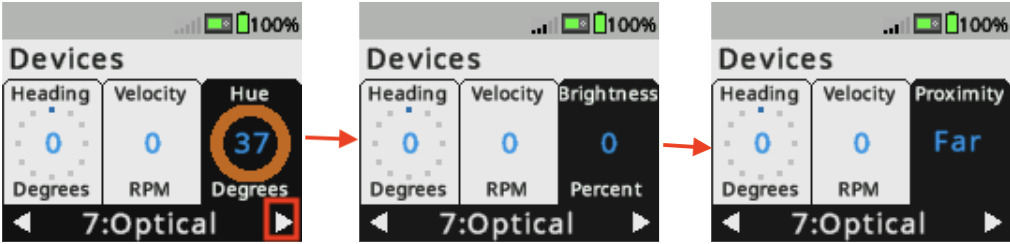

Obrazovka Brain se zobrazuje v nabídce Zařízení s vybranou možností Optický senzor. Tři snímky obrazovky ukazují, jak se tlačítko Zaškrtnout používá k procházení možností dat optického senzoru. Nejprve senzor hlásí hodnotu odstínu, poté jas a nakonec vzdálenost.

Pokud je senzorem hlášeno více než jeden typ dat, můžete pomocí tlačítka Zkontrolovat procházet možnostmi dat senzoru.

Na tomto příkladu obrázku může optický senzor zobrazovat hodnotu odstínu, jas nebo blízkost.

Obrazovka Brain se zobrazuje s otevřeným panelem optických senzorů z nabídky Zařízení. Zobrazují se informace o senzoru, jako je odstín, LED, jas, blízkost a chytrý port senzoru.

Pokračujte v stisknutí tlačítka Check, dokud neuvidíte požadované zobrazení obrazovky zařízení pro váš vybraný senzor.

Tento příklad ukazuje obrazovku zařízení pro optický senzor. Obrazovka zařízení zobrazuje port, ke kterému je optický senzor připojen, a také hodnotu odstínu, barvu, LED, jas a data přiblížení.
