Použití obrazovky zařízení – IQ Brain (2. gen) – Knihovna VEX

K zobrazení dat pro připojený motor nebo senzor můžete použít panel Sensor Dashboard na VEX IQ (2nd gen) Brain.

Obrazovka Mozek se zobrazí ve výchozí nabídce s vybranou možností Zařízení. Zařízení je třetí možností v nabídce Domů.

Pomocí levého a pravého tlačítka zvýrazněte možnost nabídky Zařízení a poté stisknutím tlačítka Zkontrolovat vyberte Zařízení.

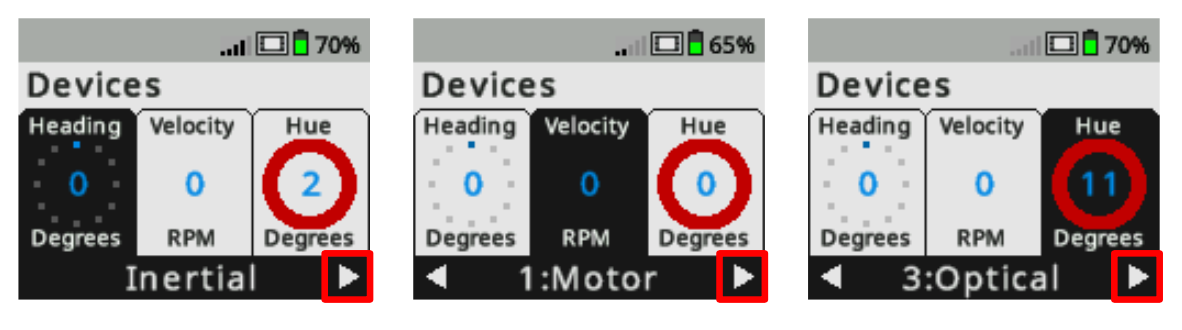

Obrazovka Mozek se zobrazuje v nabídce Zařízení, kde jsou v reálném čase hlášeny informace z připojených zařízení. Tři snímky obrazovky ukazují pravé tlačítko používané k navigaci a výběru optického senzoru. Optický senzor je třetí možností v nabídce Zařízení.

V nabídce Zařízení uvidíte připojená zařízení na vašem robotu.

Pomocí levého a pravého tlačítka zvýrazněte požadovaný senzor a poté jej vyberte stisknutím tlačítka Check.

Obrazovka Mozek se zobrazí v nabídce Zařízení s vybraným optickým senzorem. Tři snímky obrazovky ukazují, jak se tlačítko Check používá k procházení datovými možnostmi optického senzoru. Nejprve snímač hlásí hodnotu odstínu, poté jas a poté blízkost.

Pokud je senzorem hlášeno více než jeden typ dat, můžete pomocí tlačítka Zkontrolovat procházet možnostmi dat senzoru.

Na tomto příkladu obrázku může optický senzor zobrazovat hodnotu odstínu, jas nebo blízkost.

Obrazovka Mozek se zobrazí s ovládacím panelem optického senzoru otevřeným z nabídky Zařízení. Zobrazují se informace o senzoru, jako je odstín, LED, jas, blízkost a Smart Port senzoru.

Pokračujte v mačkání tlačítka Check, dokud neuvidíte požadované zobrazení Dashboard pro vybraný senzor.

Tento ukázkový obrázek ukazuje řídicí panel senzoru pro optický senzor. Dashboard zobrazuje port, ke kterému je optický senzor připojen, a také hodnotu odstínu, barvu, LED, jas a data přiblížení.
