Legacy - Prevence úniku vzduchu v pneumatickém systému VEX

Důležitým problémem při práci s pneumatickým systémem VEX je únik vzduchu. Jakékoli úniky vzduchu v systému sníží celkový tlak a počet cyklů (vytažení/zatažení), které bude pneumatický systém schopen provozovat.


Prevence netěsností v armaturách nádrží



Armatury Air Reservoir se skládají z ventilu pneumatiky Schrader a armatury Reservoir

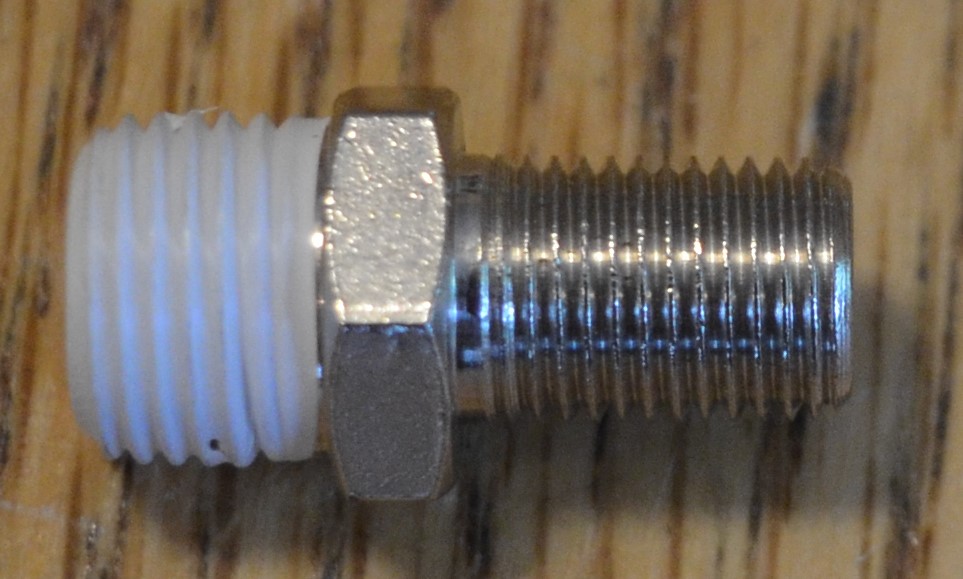

Závity armatury Reservoir jsou dodávány s již aplikovaným teflonem, aby se vytvořilo těsnění bez úniku.

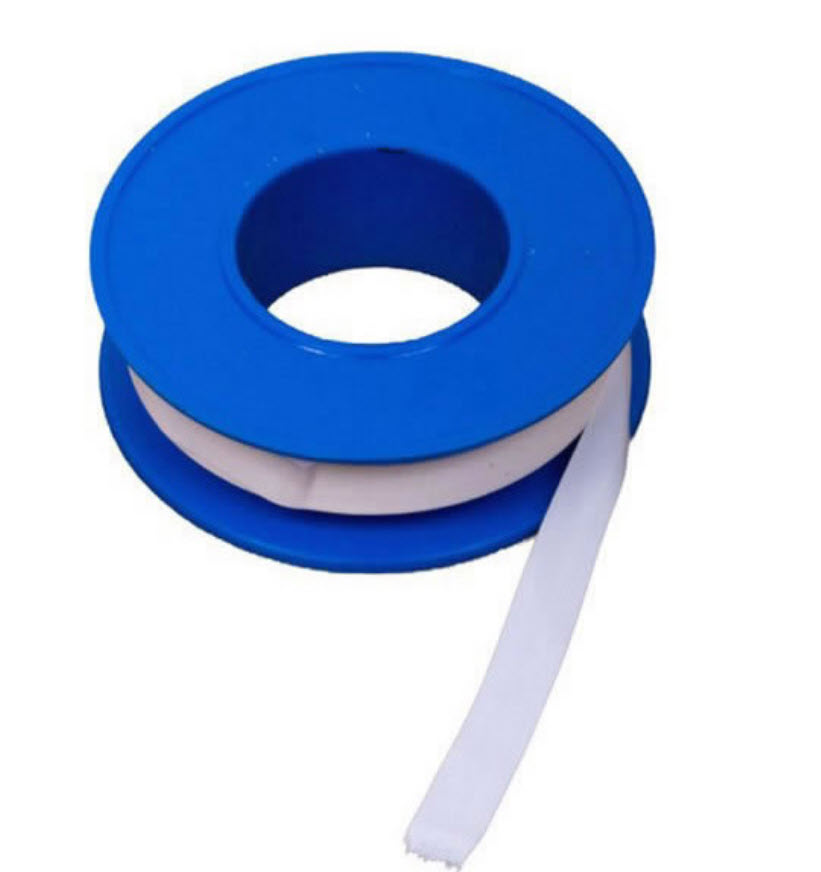

Jedna vrstva teflonové pásky může být ovinuta kolem závitů montáže pneumatiky Schrader před jejím našroubováním do portu vzduchového zásobníku. To pomůže vytvořit vzduchotěsné těsnění.

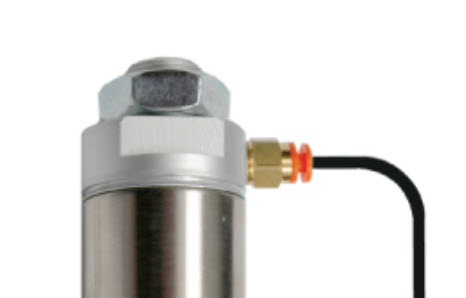

Armaturu pneumatické pumpy Schrader a armaturu Reservoir lze pevně našroubovat do otvorů na koncích Air Reservoir pomocí 7/16” klíče.


Prevence netěsností v armaturách válců a ventilů

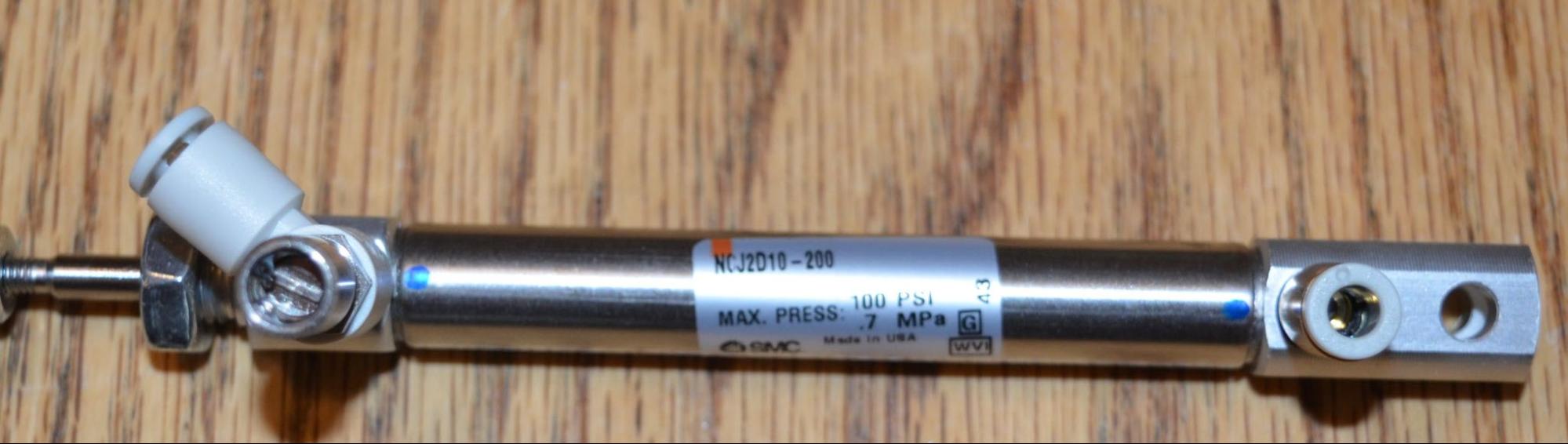

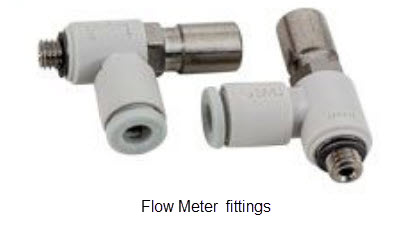

Mezi armatury pro pneumatické válce patří armatury pro válce a průtokoměry.

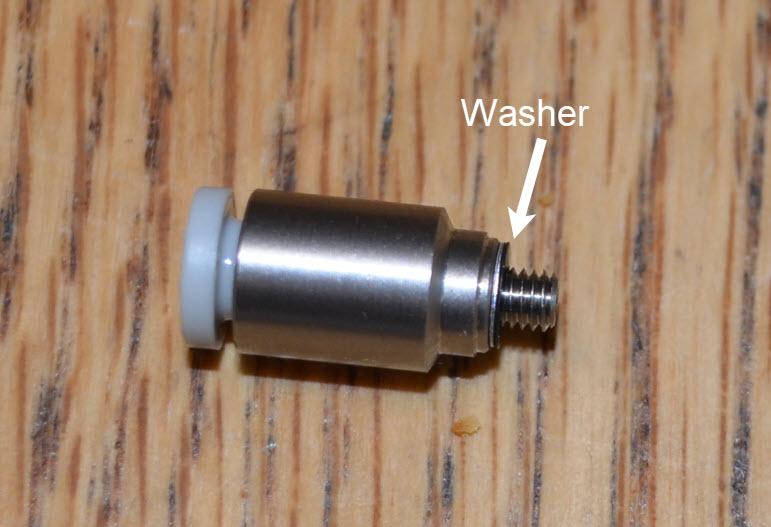

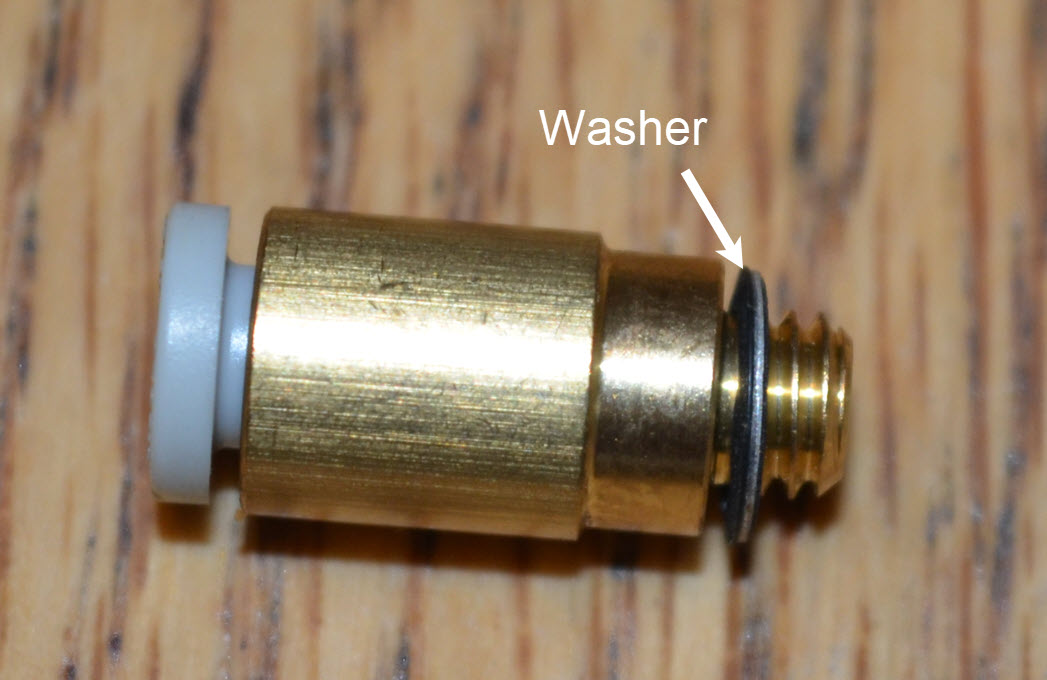

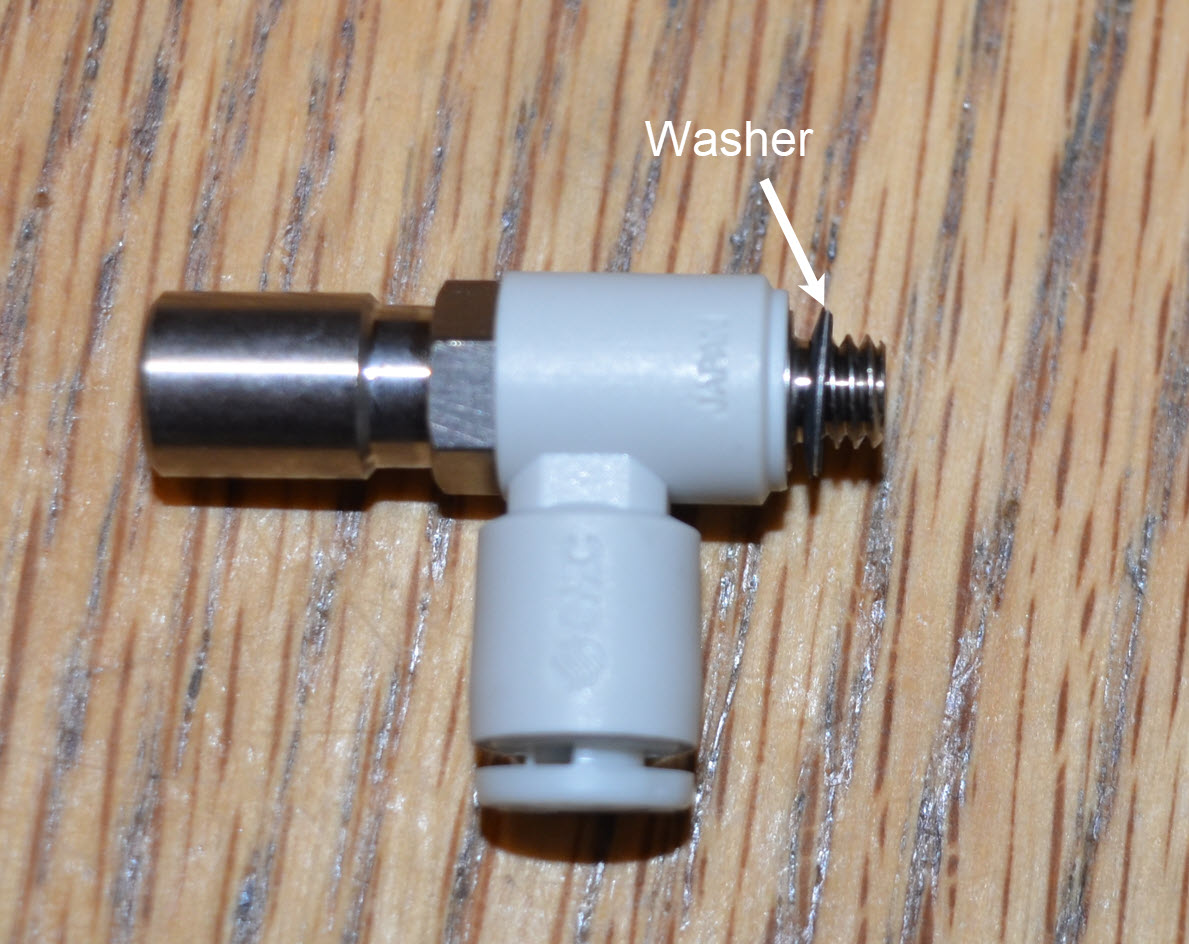

Tyto armatury mají podložku, která pomůže vytvořit vzduchotěsné těsnění.


Pomocí malých kleští opatrně utáhněte šroubení přibližně o ¼ otáčky.

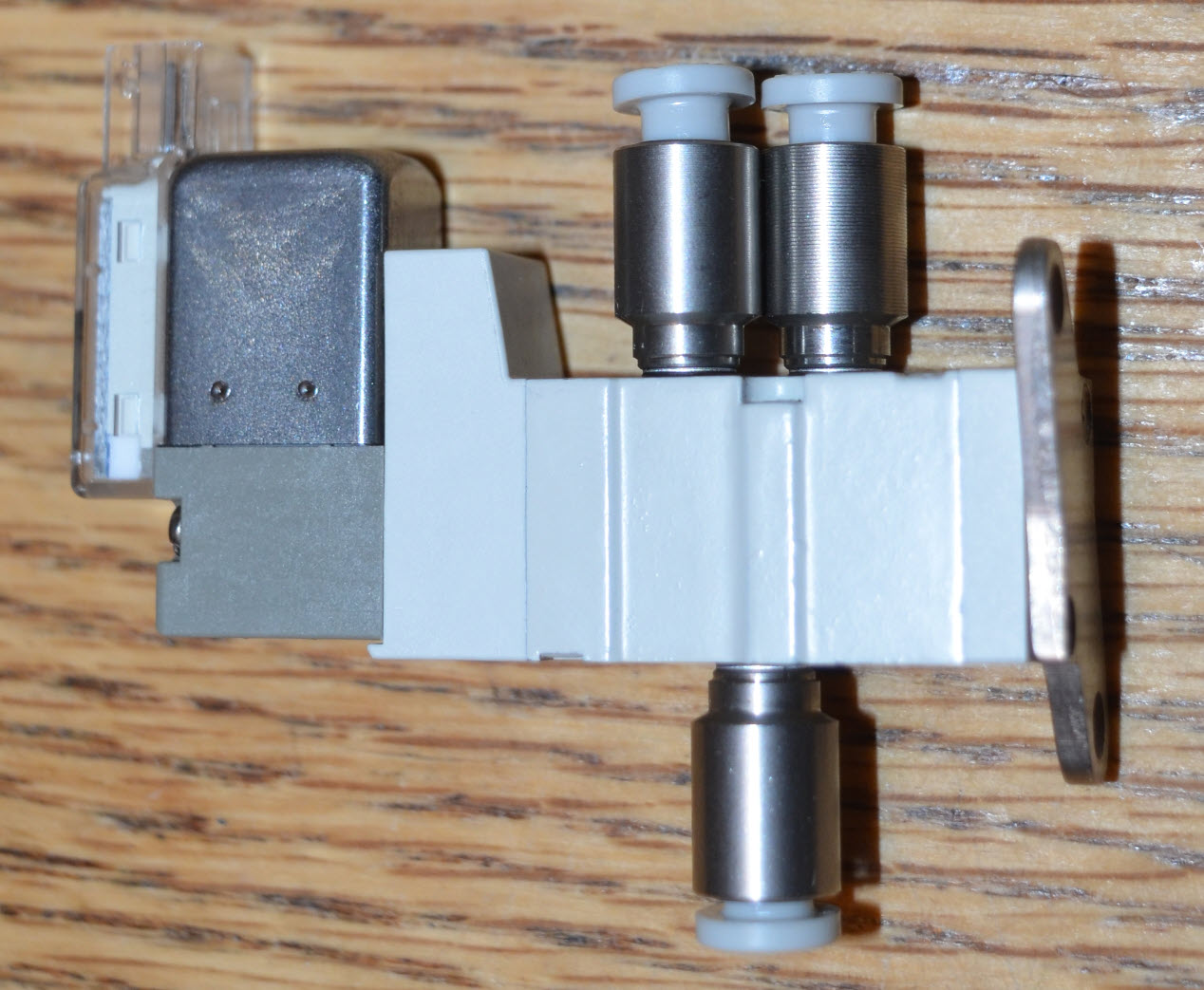

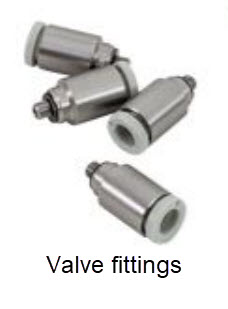

Pneumatické solenoidové ventily používají ventilové armatury.


Armatury ventilů mají také podložky pro vytvoření vzduchotěsného těsnění.


Tyto armatury by měly být také utaženy o ¼ otáčky na prsty pomocí malých kleští.


Řezání, vkládání a uvolňování pneumatického potrubí


Pneumatickou hadici použitou k připojení pneumatických zařízení lze stříhat párem ostrých užitkových nůžek.

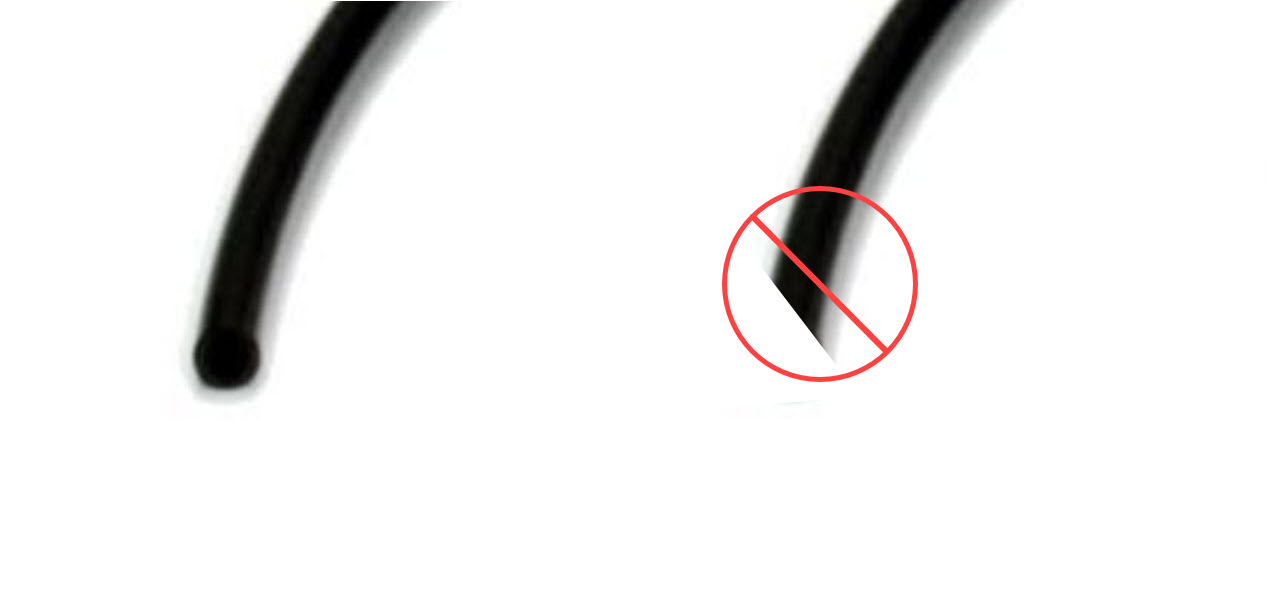

Chcete-li vytvořit vzduchotěsné těsnění, ujistěte se, že řežete rovně přes hadičku, abyste vytvořili čtvercový konec. Neřezejte hadici pod úhlem.

Poznámka: Čím delší je délka potrubí mezi ventilem a pneumatickým válcem, tím více se ztratí tlak vzduchu při každé aktivaci válce.



Všechny armatury pneumatických hadic přijímají hadici jednoduchým zasunutím hadičky do armatury, dokud se nezastaví.

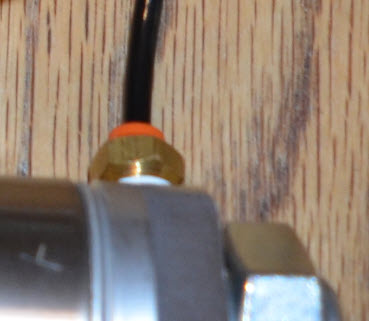

Ujistěte se, že je pneumatické potrubí zcela zasunuto do fitinky. Je tam pryžové kroužkové těsnění, kterým musí hadička projít, aby se vytvořilo vzduchotěsné těsnění.

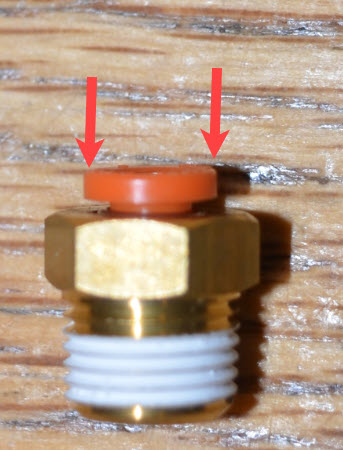

Pro uvolnění hadičky je třeba zasunout vnější límec tvarovky směrem k tvarovce a poté lze hadičku vyjmout.


Testování na úniky


Pokud váš pneumatický systém po určitou dobu neudrží tlak vzduchu, někde v systému uniká vzduch.

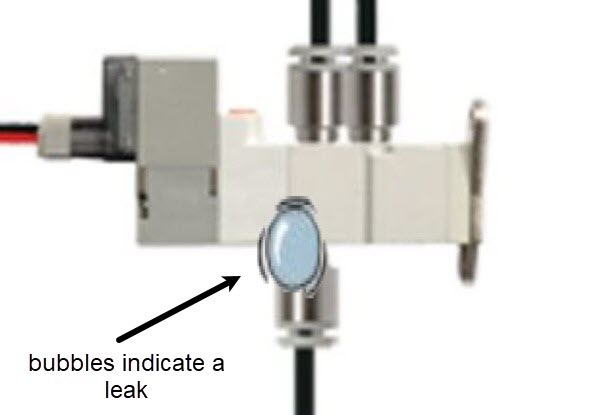

Jedním ze způsobů, jak zkontrolovat únik vzduchu, je aplikovat malé množství roztoku mýdla a vody na místa, kde jsou armatury připojeny. Pokud se na jednom z těchto míst objeví bubliny, dochází k úniku vzduchu a armaturu je třeba utáhnout.

Poznámka: Na elektronické spoje nepoužívejte roztok mýdla a vody.
