VEXcode V5 má 3vodičové digitální vstupní zařízení a 3vodičové digitální výstupní zařízení.

Co je digitální vstup/digitální výstup

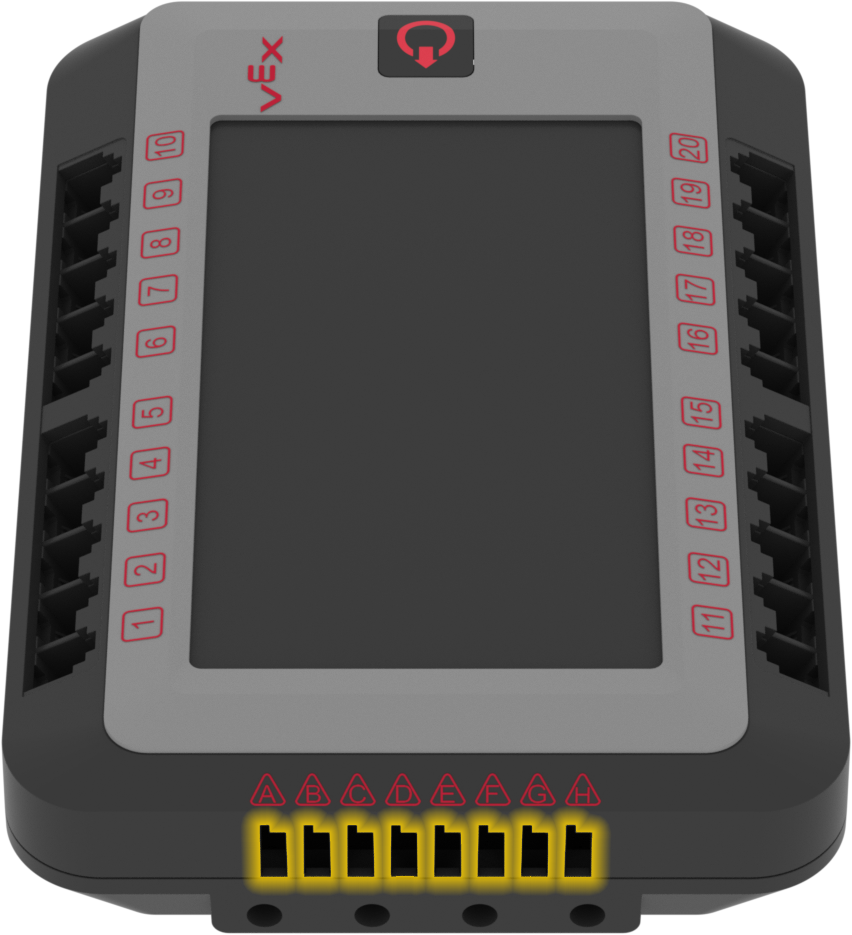

Schéma V5 3-Wire Device, znázorňující připojení a komponenty pro robotické aplikace, zdůrazňující uspořádání kabeláže a specifikace zařízení pro efektivní integraci.

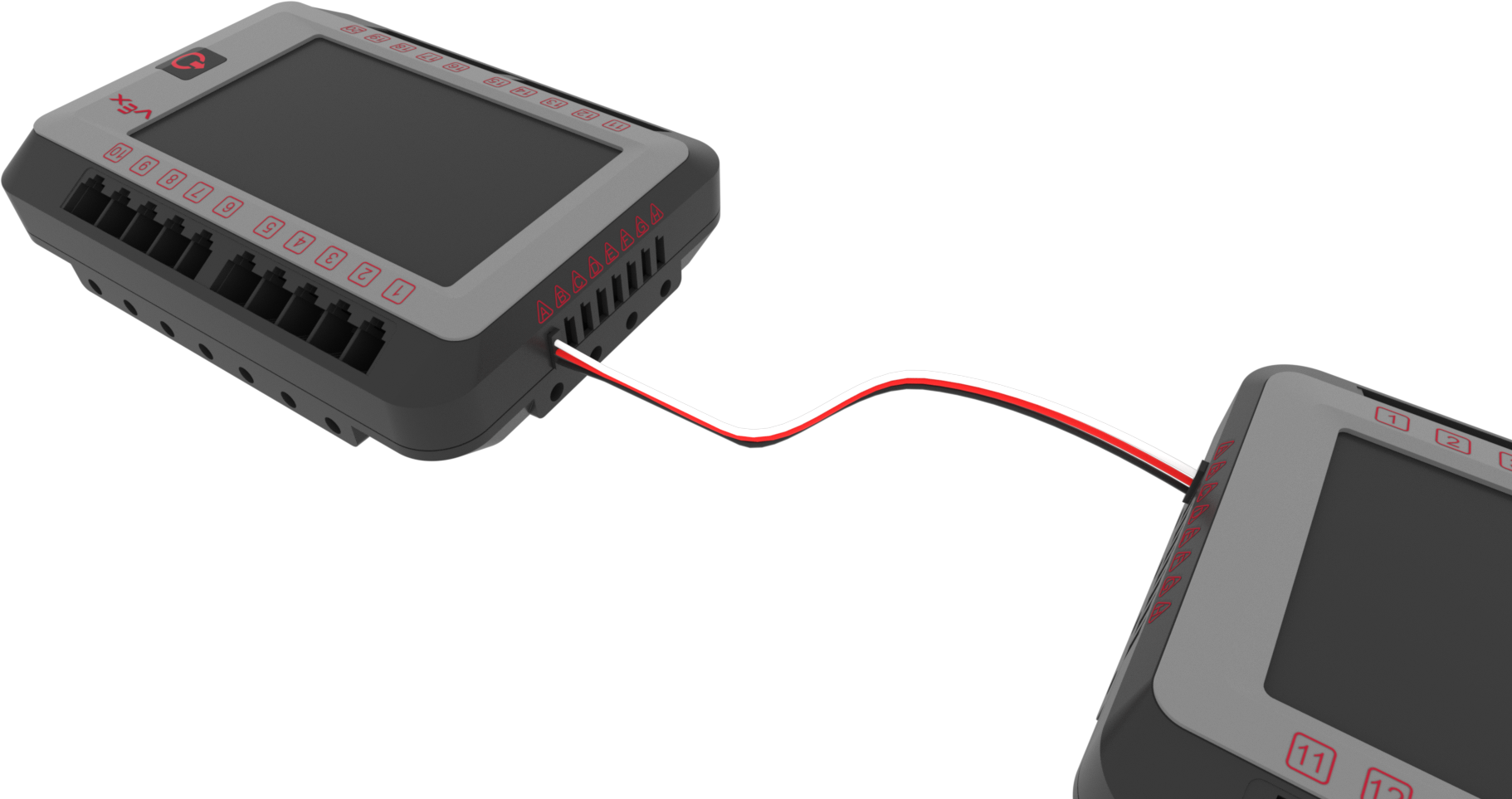

Digitální vstup/digitální výstup označuje digitální vstupní signál přijímaný do 3-vodičových portů V5 Robot Brain a digitální výstupní signál vysílaný z 3-vodičového portu V5 Robot Brain.

Schéma V5 3-Wire Devices znázorňující připojení a komponenty, ilustrující nastavení a funkčnost systému V5 pro robotické aplikace.

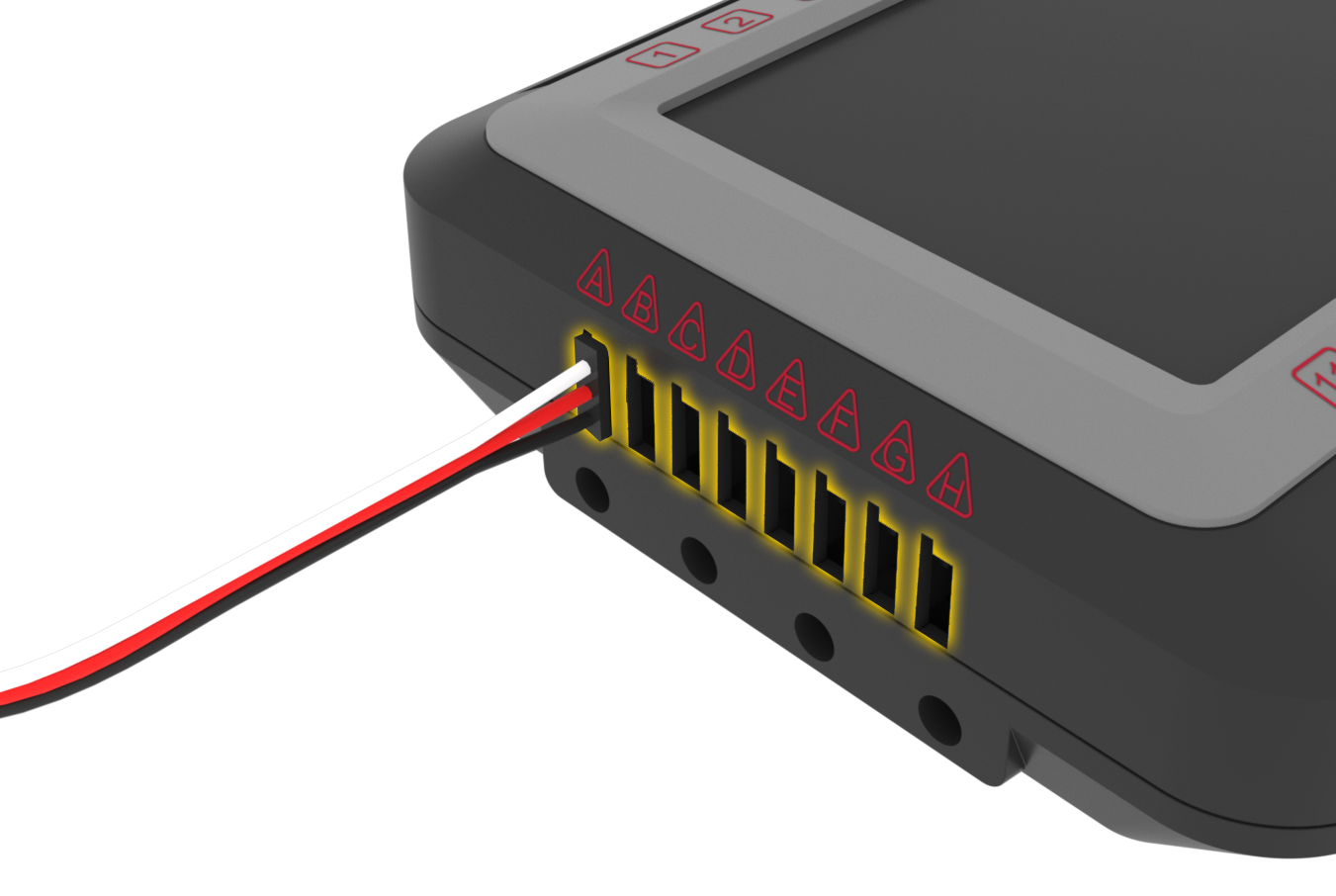

Digitální vstup: Digitální vstup detekuje, zda je napětí nad/pod určitou prahovou hodnotou. Pokud je napětí vyšší, V5 Robot Brain detekuje digitální vstup jako vysoký. Pokud je napětí nižší, V5 Robot Brain detekuje digitální vstup jako nízký.

Diagram znázorňující konfiguraci digitálního výstupu pro 3vodičová zařízení V5, znázorňující připojení a rozložení komponent.

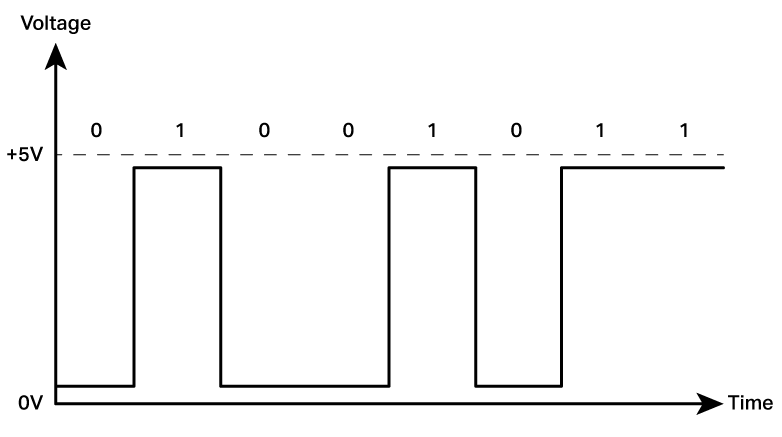

Digitální výstup: Digitální výstup umožňuje ovládat napětí pomocí V5 Brain. Pokud V5 Brain vydá pokyn, aby byl výstup vysoký, výstup bude produkovat napětí 5 voltů. Pokud V5 Brain vydá pokyn, aby byl výstup nízký, nevydává žádné napětí.

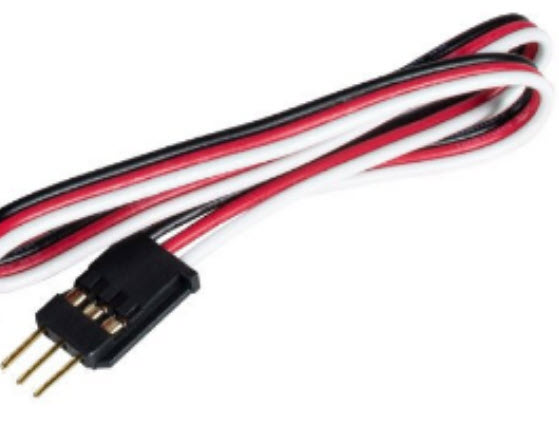

Schéma znázorňující konfiguraci zapojení pro 3vodičové zařízení V5, zobrazující připojení a štítky pro správnou instalaci a nastavení.

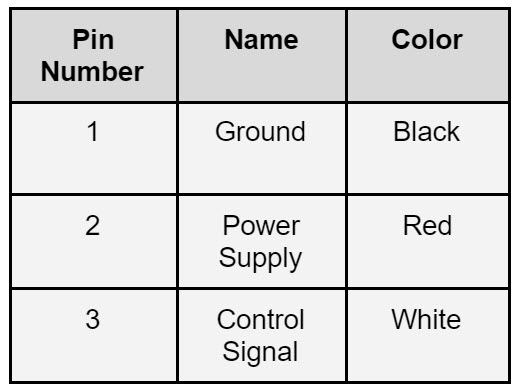

Kód barvy:

Barevná tabulka pro V5 3-Wire Devices, zobrazující různé barvy vodičů a jejich odpovídající funkce, pomáhá uživatelům správně identifikovat a připojovat komponenty.

Použití digitálního vstupu

Ikona představující V5 3-Wire Devices, ilustrující design zařízení a funkčnost pro uživatele v kategorii V5.

Zařízení VEXcode V5 Digital In je určeno pro použití pokročilými uživateli.

Schéma V5 3-Wire Devices, znázorňující připojení a komponenty zapojené do systému V5, zdůrazňující klíčové vlastnosti a funkčnost pro uživatele.

Jedno použití zařízení Digital In by bylo pro komunikaci Digital In/Digital Out mezi dvěma robotickými mozky V5.

Schéma V5 3-Wire Devices znázorňující připojení a komponenty, ilustrující nastavení a funkčnost robotických systémů VEX.

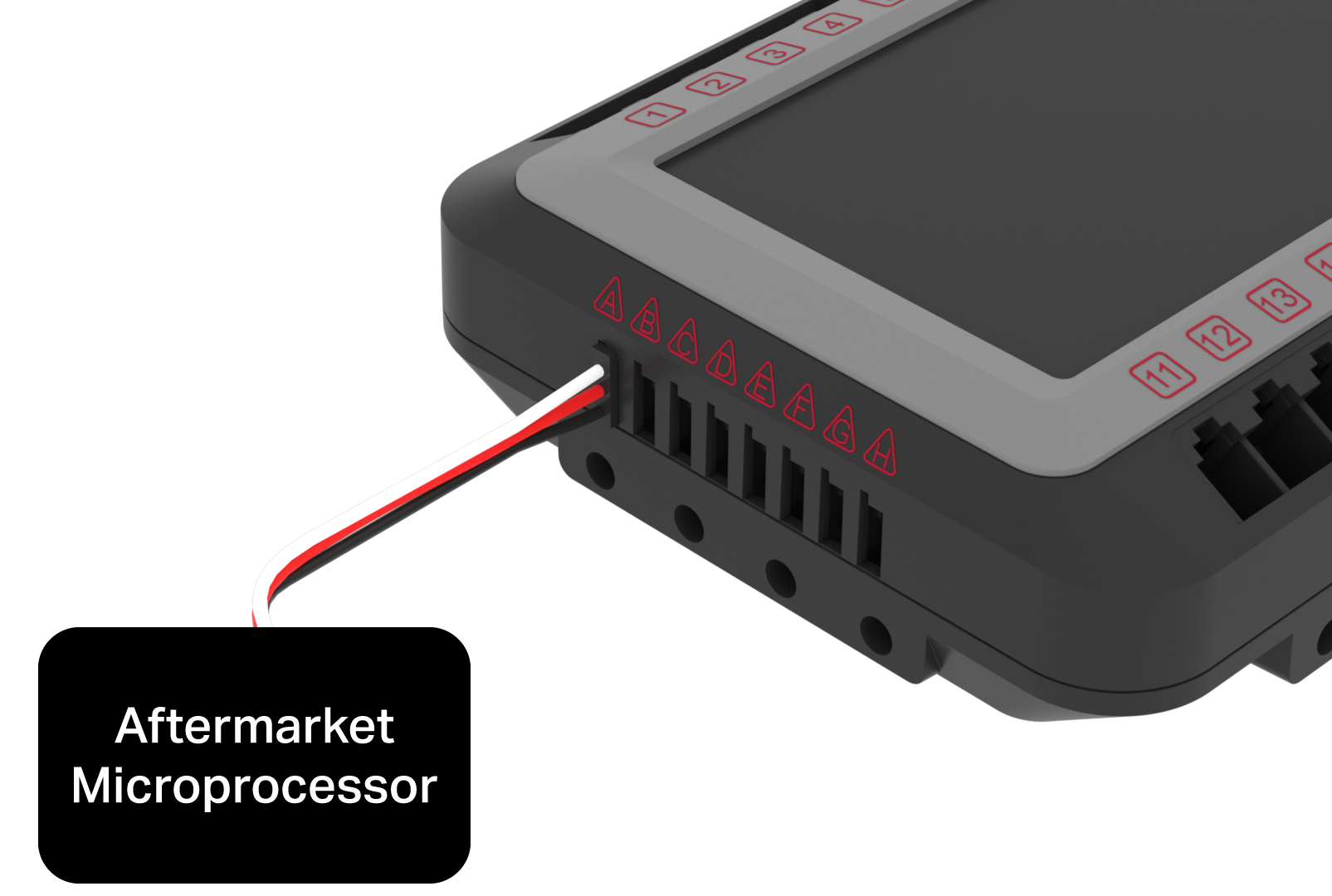

Zařízení Digital In lze také použít pro komunikaci Digital In/Digital Out s mikroprocesorem pro trh s náhradními díly.

Všechny digitální senzory, které jsou k dispozici pro systém VEX V5, mají senzorové zařízení poskytnuté v okně konfigurace zařízení VEXcode V5. Tyto senzory by měly používat své specifické senzorové zařízení VEXcode V5 a nikoli digitální vstup.

Pomocí digitálního výstupu

Ikona představující V5 3-Wire Devices v popisu kategorie V5, ilustrující funkčnost zařízení a typ připojení.

Zařízení VEXcode V5 Digital In je určeno pro poskytování řízení 5V logické úrovně externím zařízením nebo dodávání komunikačního signálu pro komunikaci Digital In/Digital Out.

Pneumatický solenoidový ventil používaný ve 3-vodičových zařízeních V5, vyznačující se kompaktním designem s elektrickými konektory a pneumatickými porty, ilustrující jeho použití v robotických a automatizačních systémech.

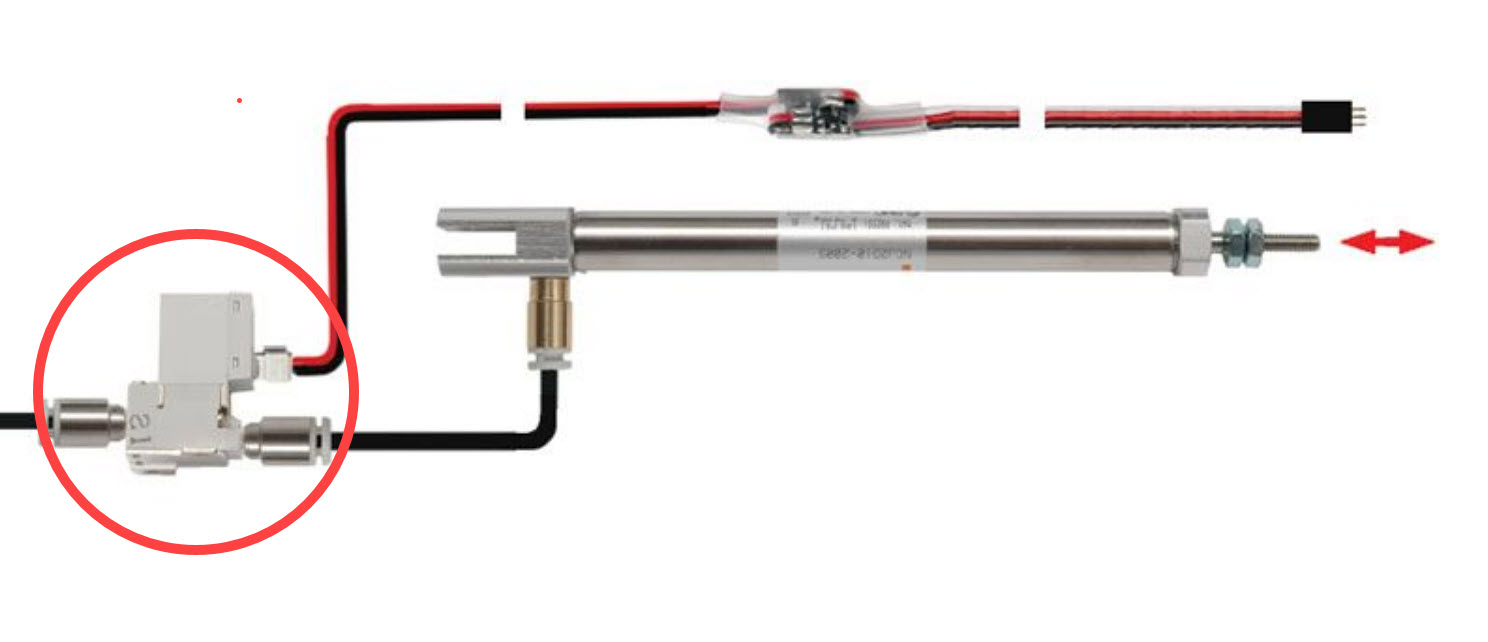

Zařízení VEXcode V5 Digital Out lze použít k aktivaci pneumatického solenoidového ventilu, který bude řídit průtok vzduchu pro pneumatický systém VEX .

Další informace o konfiguraci zařízení Digital In a Digital Out v VEXcode V5, naleznete v tomto článku z knihovny VEX.
