Barevný kód je kombinací 2 až 4 dříve nakonfigurovaných barevných podpisů , které dokáže AI Vision Sensor identifikovat. Abyste mohli vytvářet barevné kódy, musíte mít nejprve 2 nebo více nakonfigurovaných barevných podpisů. Přečtěte si Konfigurace barevných podpisů ve VEXcode IQ , kde se dozvíte, jak nakonfigurovat barevný podpis.
Postupujte podle níže uvedených kroků a zjistěte, jak nakonfigurovat barevné kódy v nástroji AI Vision Utility.
V konfiguračním okně nastavte požadované barevné podpisy.

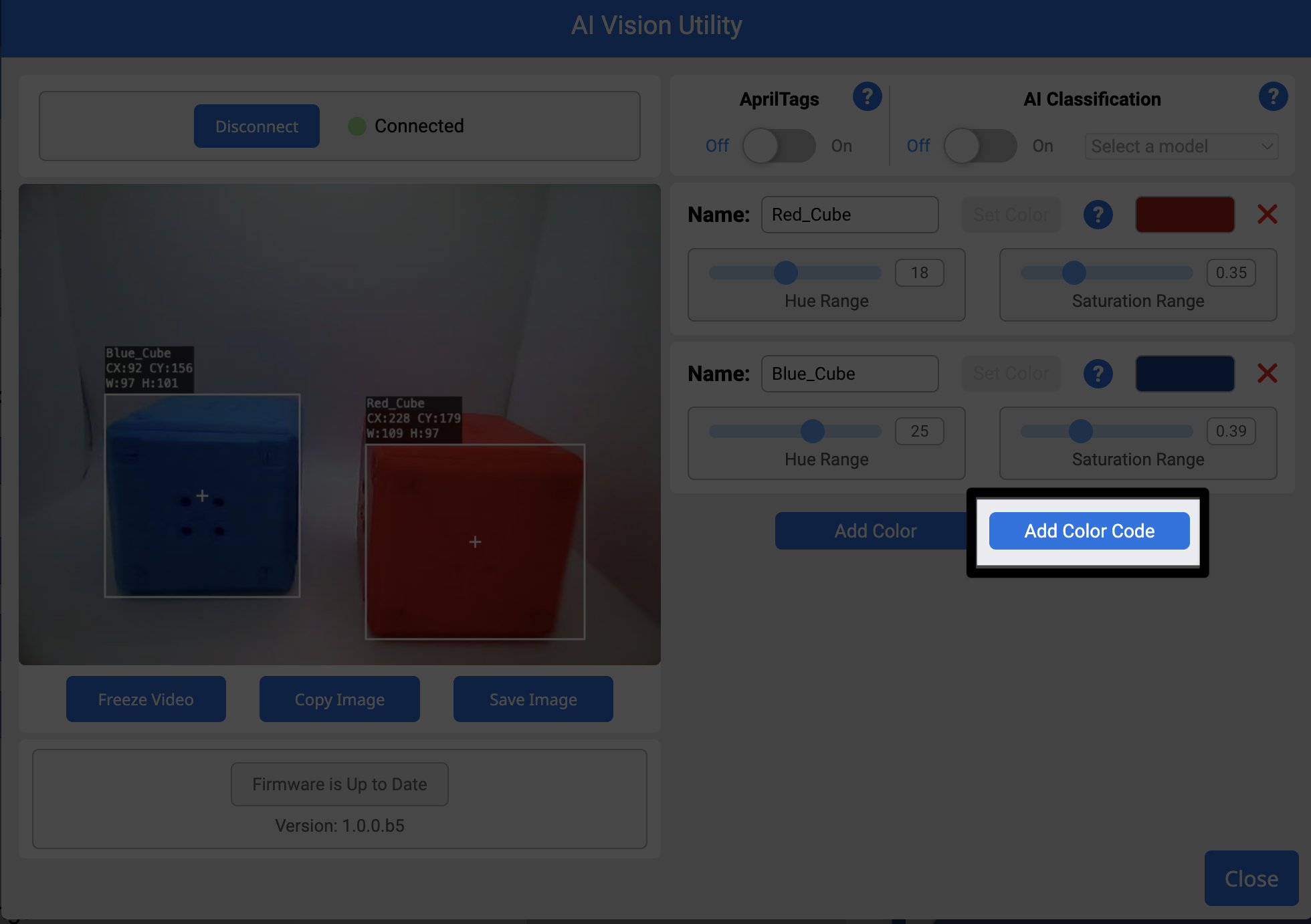

Tlačítko Přidat barevný kód bude k dispozici po nakonfigurování 2 nebo více barevných podpisů. VybertePřidat barevný kód.

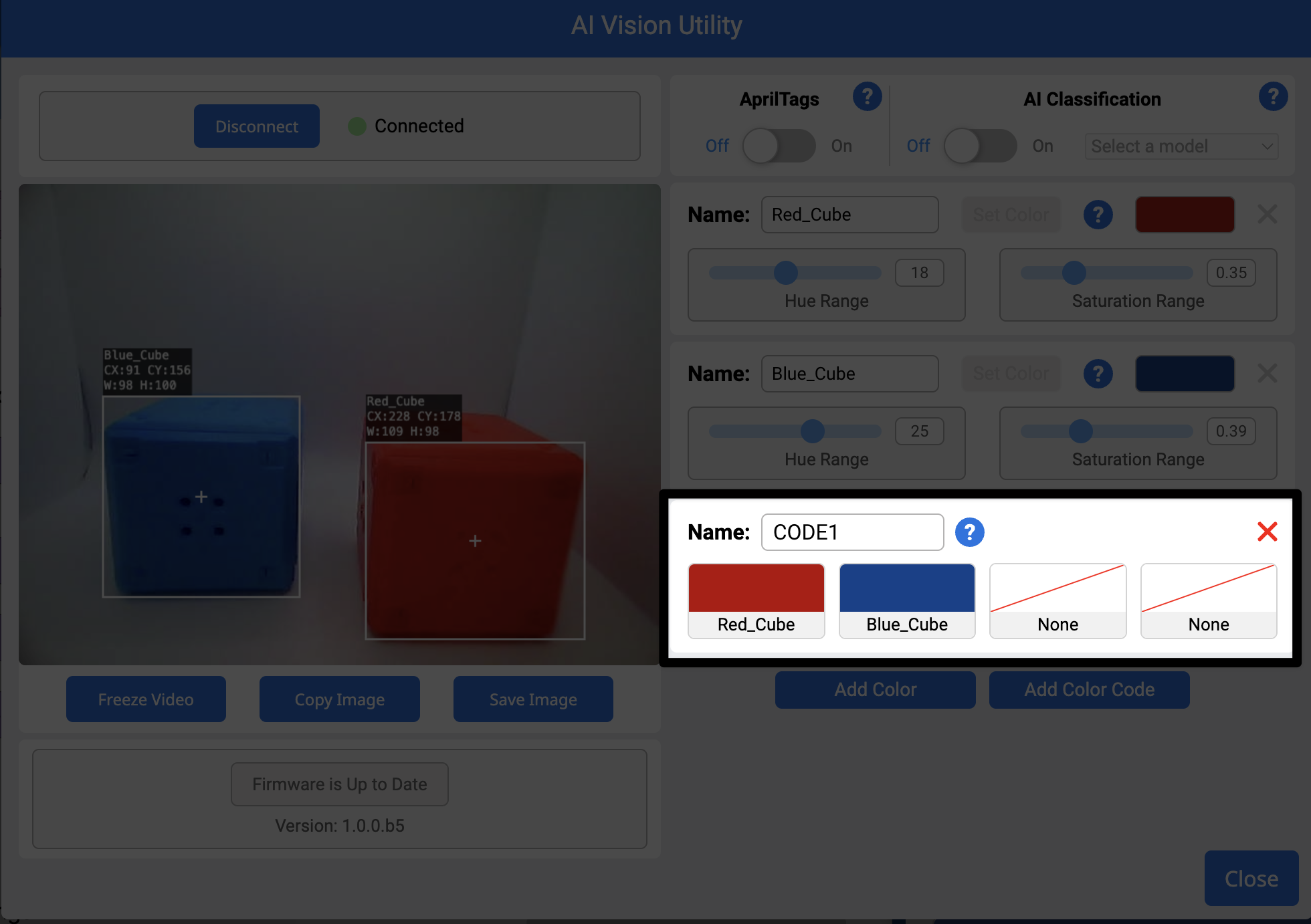

Ve výchozím nastavení budou první dva nakonfigurované barevné podpisy nastaveny v novém barevném kódu.
Chcete-li změnit, které barevné podpisy jsou zahrnuty v barevném kódu, vyberte barevný podpis (podpisy) v barevném kódu, který (které) chcete změnit.

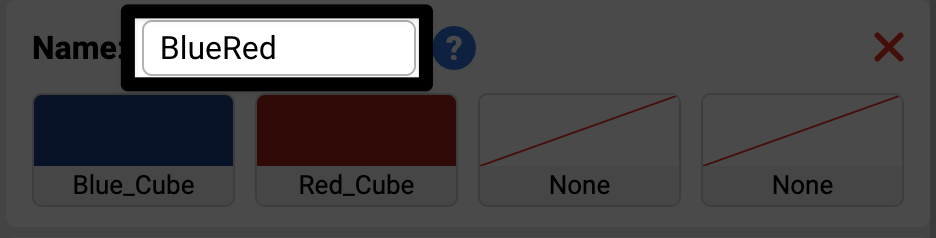

Přejmenujte barevný kód výběrem do textového pole Název a jeho zadáním.

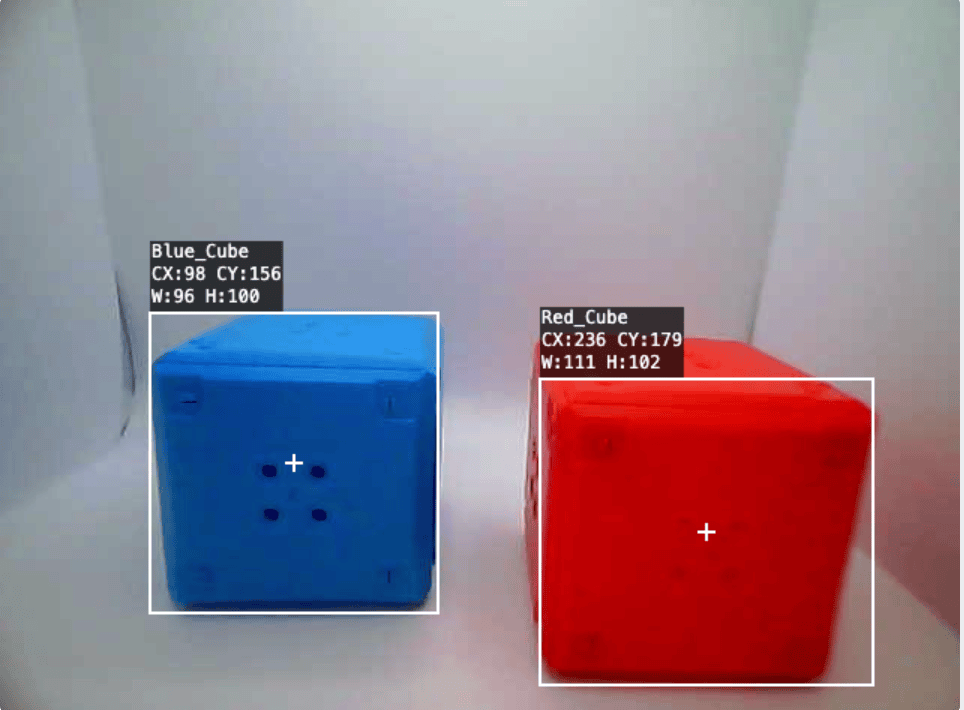

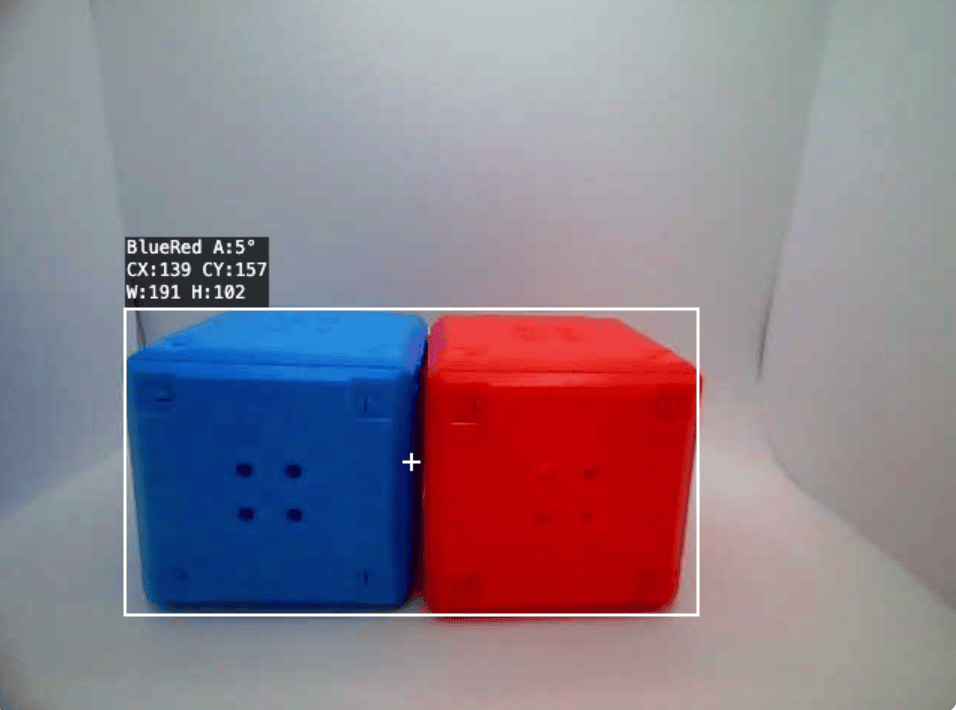

Při detekci barevného kódu se ujistěte, že jsou barvy těsně zarovnané, jinak nemusí být interpretovány jako jednotný barevný kód, ale spíše jako odlišné barevné signatury.

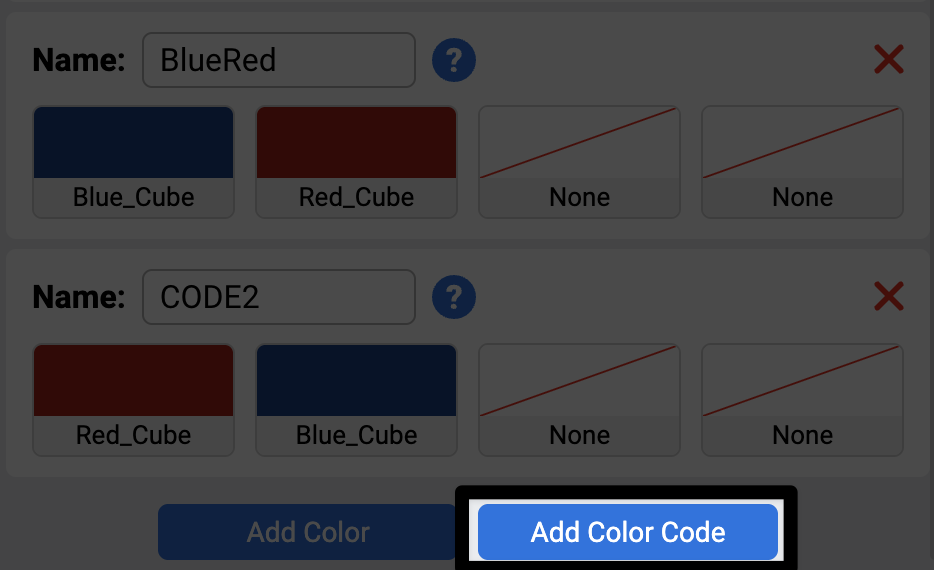

Další barevné kódy lze přidat výběrem možnostiPřidat barevný kód.
Poznámka: Pokud se v rámci barevného kódu aktuálně používá barevný podpis, nebudete ho moci odstranit, dokud nebude součástí žádného existujícího barevného kódu.

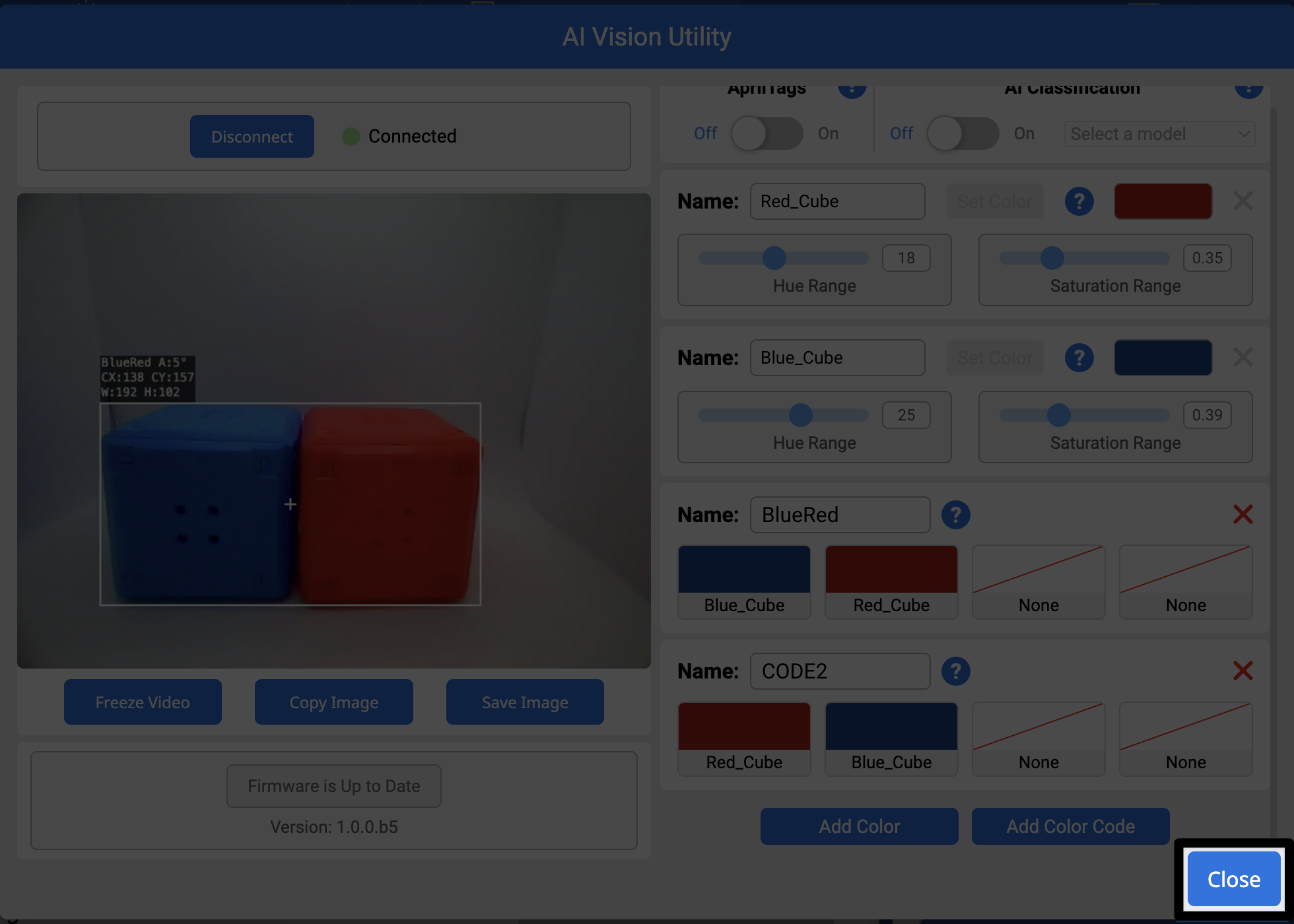

Jakmile jsou nastaveny všechny požadované barevné kódy, vyberte Zavřít.

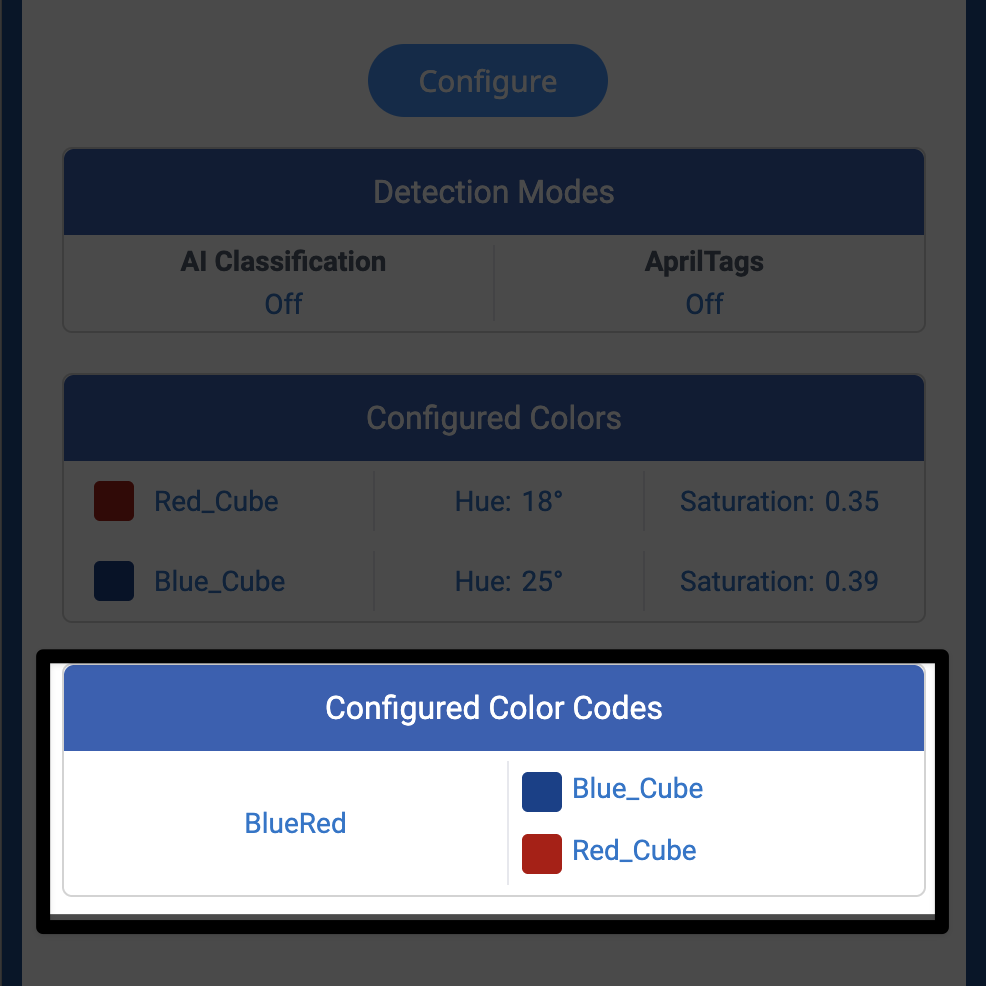

Všechny nakonfigurované barevné kódy se nyní zobrazí v okně IQ Devices.
