Nahrávání vlastních obrázků ve VEXcode AIR – Knihovna VEX

Ovladač dronu VEX AIR umožňuje v projektu použít až deset vlastních obrázků. Tento článek vás provede tím, kde a jak nahrávat a používat vlastní obrázky ve VEXcode AIR.

Použití ovládacího panelu k nahrávání vlastních obrázků

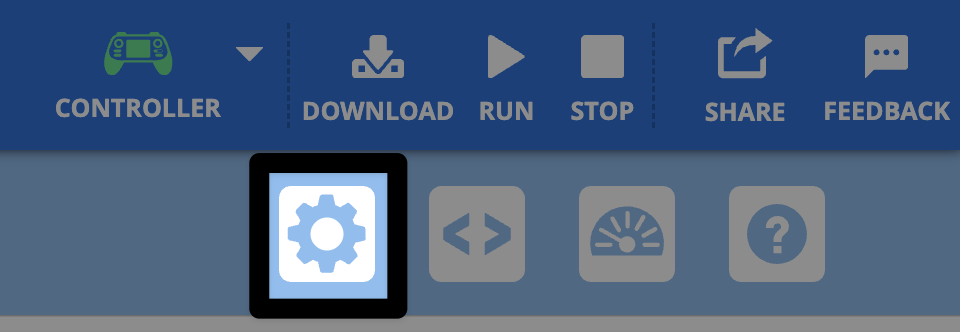

Detailní snímek obrazovky pravého horního rohu panelu nástrojů VEXcode AIR, na kterém je zvýrazněna ikona ozubeného kola pod zelenou ikonou ovladače a tlačítkem Stáhnout.

Vyberte ikonu Gear pro otevření Ovládacího panelu.

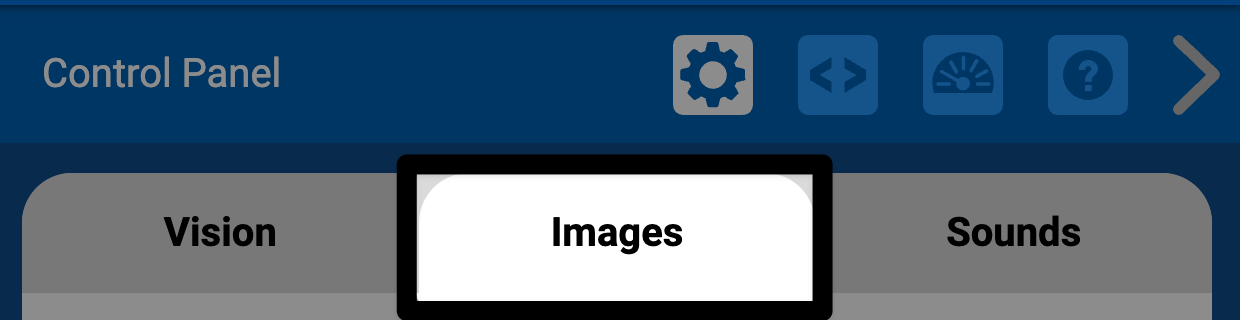

Okno nástroje Vision Utility s vybranou kartou Snímky.

Vyberte kartu Obrázky pro zobrazení dříve nahraných obrázků nebo načtení vlastních obrázků.

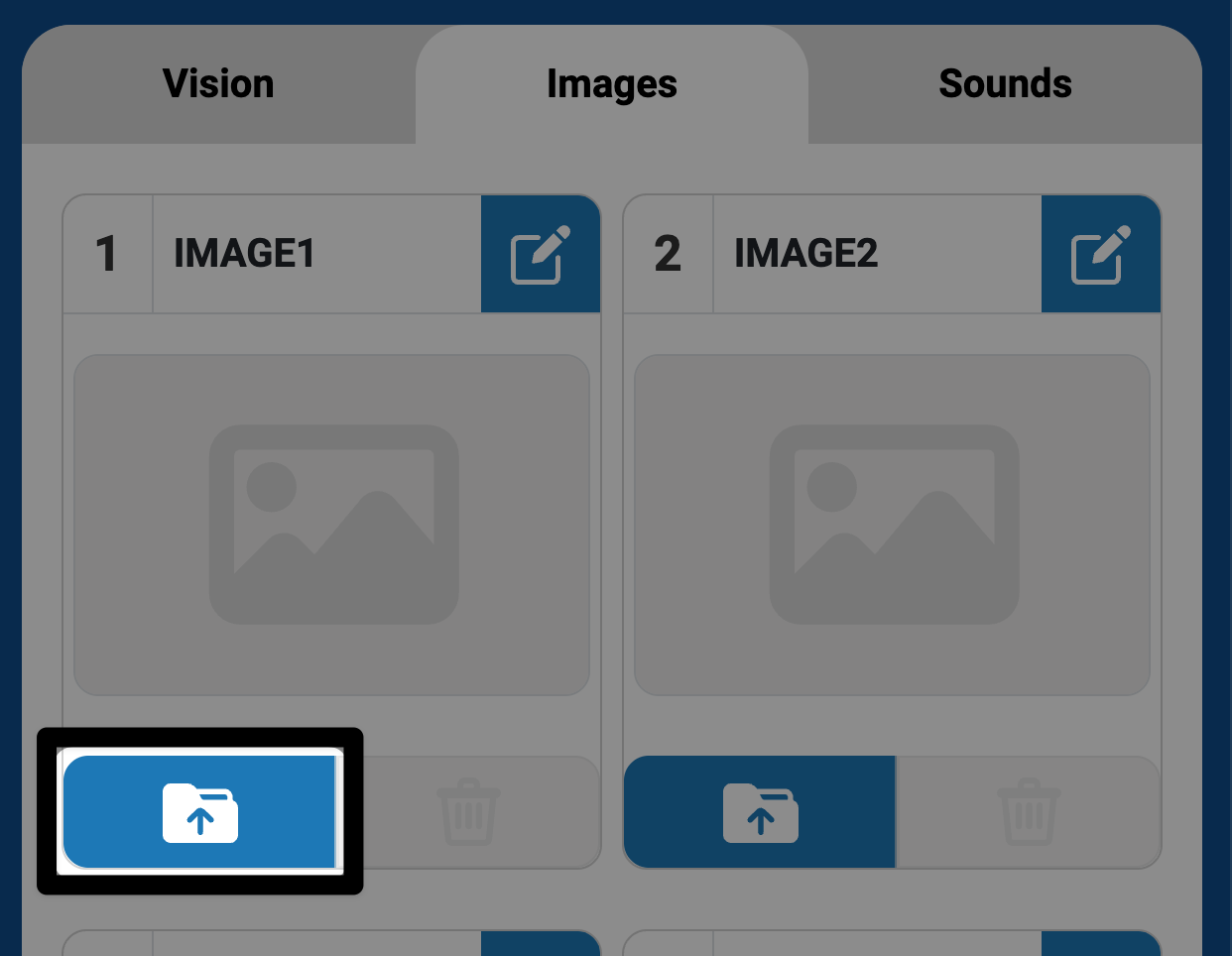

Karta Obrázky. Slot 1 má zvýrazněnou ikonu složky pro nahrání, což značí, že je obrázek připraven k nahrání.

Vyberte ikonu Nahrát u slotu pro obrázek, který chcete použít.

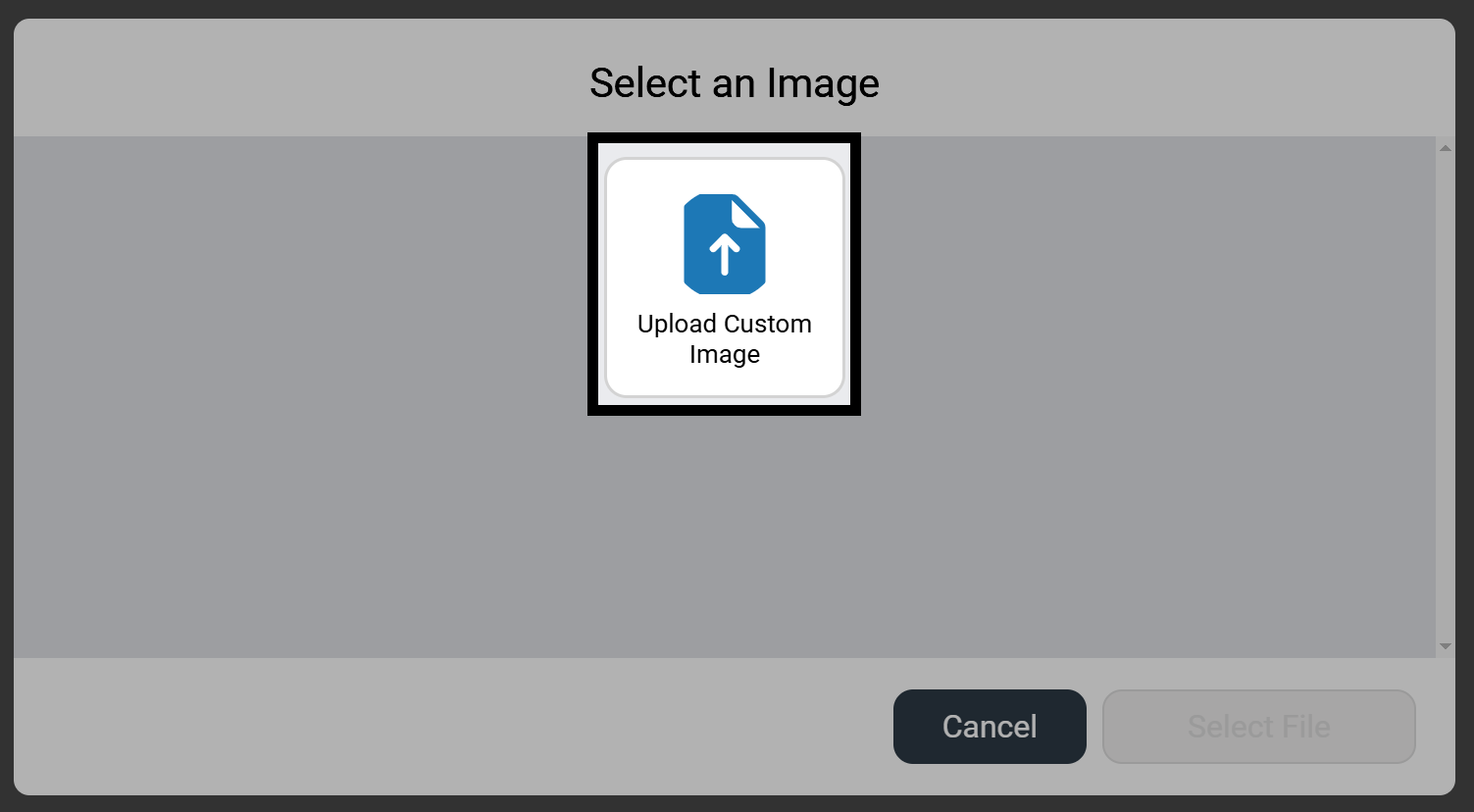

Dialogové okno pro nahrávání obrázku s jedním tlačítkem Nahrát vlastní obrázek uprostřed obrazovky, přičemž možnosti Zrušit a Vybrat soubor jsou šedé.

Objeví se okno Výběr obrázků. Výběrem tlačítka Nahrát vlastní obrázek otevřete dialogové okno na vašem zařízení. Vyberte libovolný soubor .png , který je menší než 10 MB.

Karta Obrázky s náhledem načteného obrázku v umístění Obrázek 1.

Po výběru se obrázek zobrazí v Ovládacích panelech ve vybraném slotu. Ve výchozím nastavení budou obrázky pojmenovány IMAGE1 s číslem odpovídajícím slotu, do kterého je obrázek nahrán.

Další informace o použití vlastního obrázku v projektu naleznete v příručce VEXcode API Reference pro bloků nebo Python.

Přejmenování obrazového souboru

Jakýkoli obrazový soubor lze přejmenovat v Ovládacích panelech.

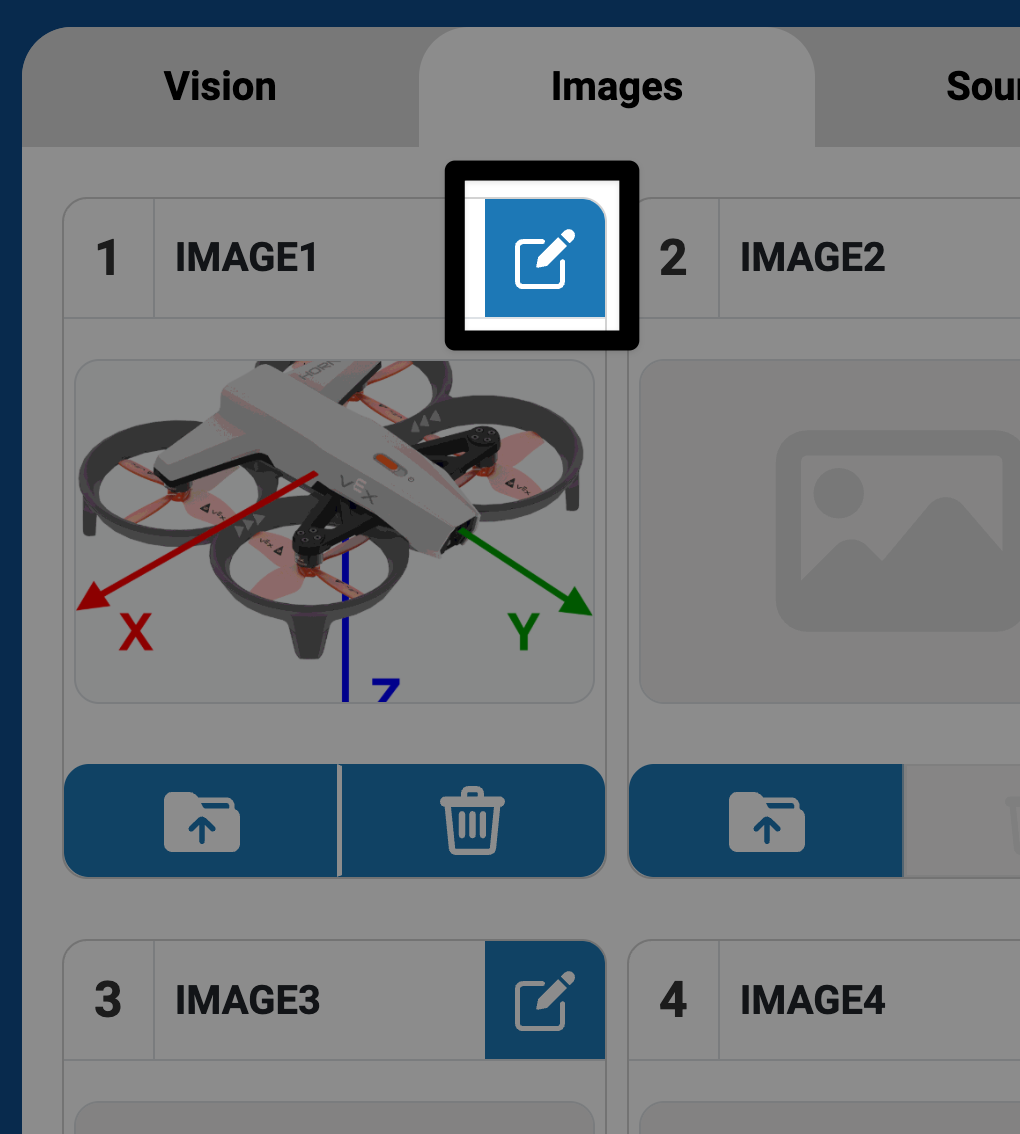

Ikona tužky napravo od nahraného obrázku a nad zvýrazněnou ikonou koše.

Vyberte ikonu upravit napravo od názvu aktuálního obrázku.

Okno zobrazující přejmenovaný obrázek jako Můj podtržítko. Zvýraznění je na tlačítku aktualizace v pravém dolním rohu.

Objeví se okno. Do textového pole zadejte nový název souboru s obrázkem a poté vyberte možnost Aktualizovat.

Názvy obrázků mohou obsahovat maximálně 14 znaků a nemohou začínat číslicí ani obsahovat mezery.

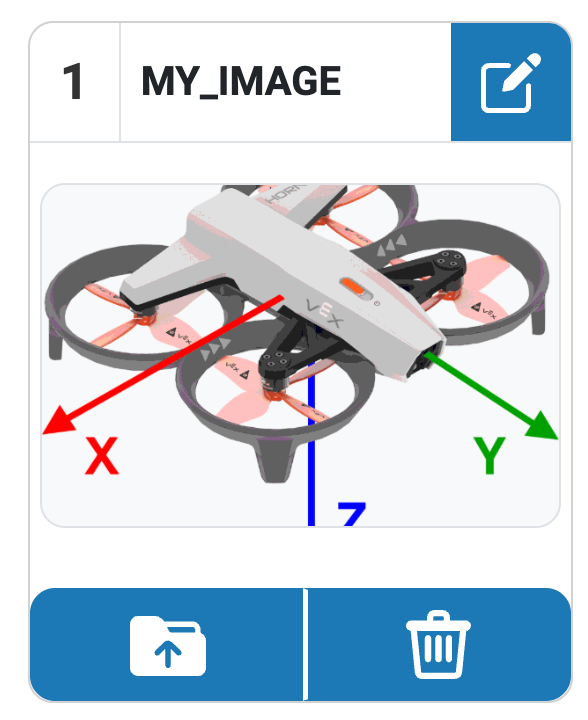

Karta Obrázek zobrazující nahraný obrázek s názvem můj podtržený obrázek.

Aktualizovaný název obrázku se nyní zobrazí v Ovládacích panelech.

Tato aktualizace se také zobrazí v rozbalovací nabídce parametrů pro blok Zobrazit soubor s obrázkem nebo v automatickém doplňování příkazu Pythonu v závislosti na použité metodě kódování.

Smazání vlastního obrázku

Ikona odpadkového koše pod obrázkem v prvním slotu je zvýrazněna.

Chcete-li odstranit obrázek z ovládacího panelu, vyberte ikonu Koš .

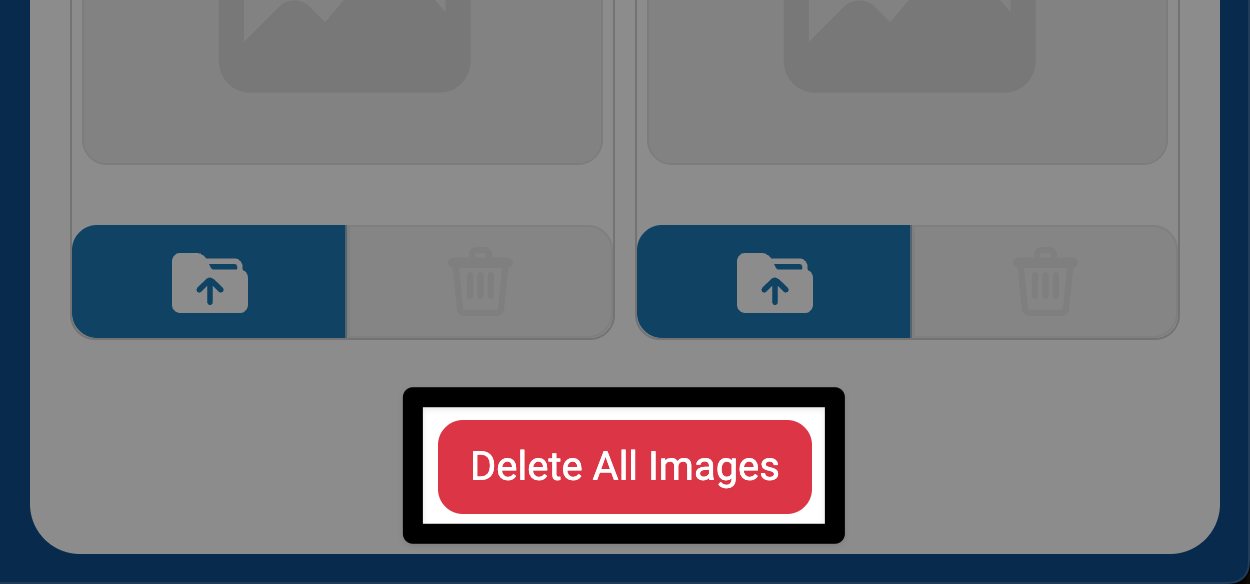

Spodní část záložky s obrázky ve VEXcode se zvýrazněným tlačítkem Smazat všechny obrázky.

Chcete-li smazat všechny snímky, vyberte možnostSmazat všechny snímkyv dolní části karty Snímky.
