Připojení ovladače dronu VEX AIR k VEXcode AIR – Knihovna VEX

Abyste mohli začít s kódováním dronu VEX AIR, musíte nejprve připojit spárovaný ovladač dronu VEX AIR k VEXcode AIR. Níže jsou uvedeny kroky pro připojení ovladače přes USB-C.

Více informací o spárování ovladače s dronem naleznete zde.

Zapněte ovladač stisknutím a podržením tlačítka Napájení dokud kontrolka LED nezačne bíle blikat, poté jej uvolněte. Tato animace ukazuje tento proces.

Ovladač je vlevo se zapnutým tlačítkem napájení a kabelem USB připojeným k portu USB-C. Vpravo je konec kabelu s konektorem USB-A připojen k počítači.

Pro připojení ovladače dronu VEX AIR k počítači použijte kabel USB-C.

Připojení k webovému VEXcode AIR

Pro přístup k webovému VEXcode AIR přejděte v prohlížeči Chrome na adresu codeair.vex.com.

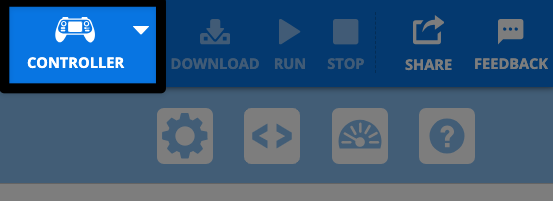

V pravém horním rohu vyberte ikonu Controller .

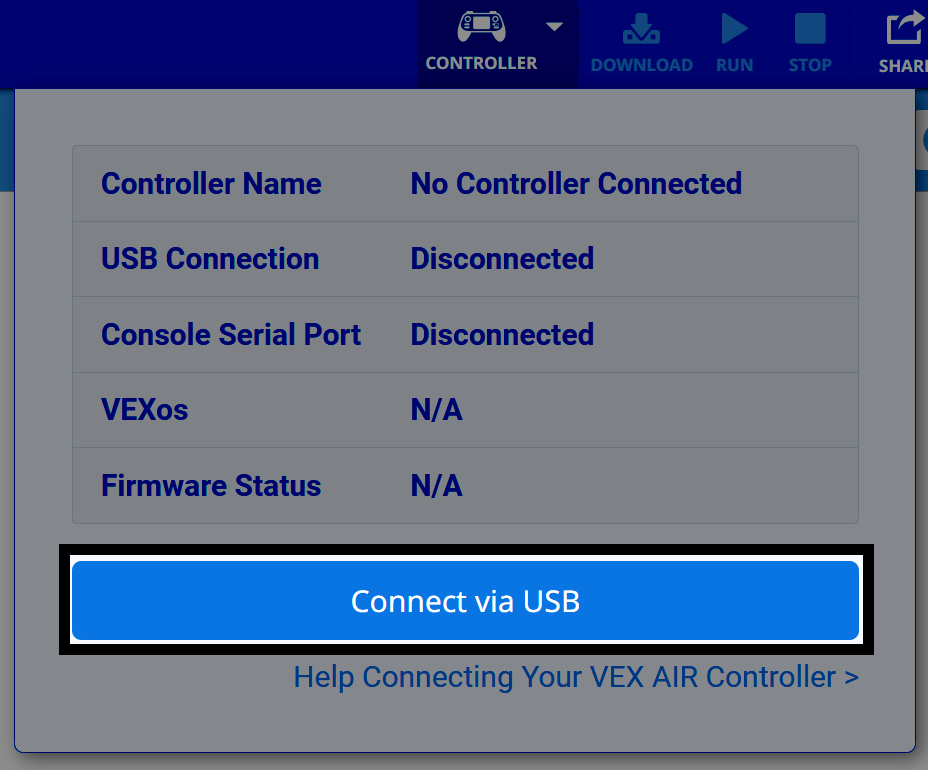

Okno stavu připojení zobrazující, že není připojen žádný ovladač, se zvýrazněným tlačítkem Připojit přes USB dole.

V nabídce vyberte Připojit přes USB.

macOS/Chromebook

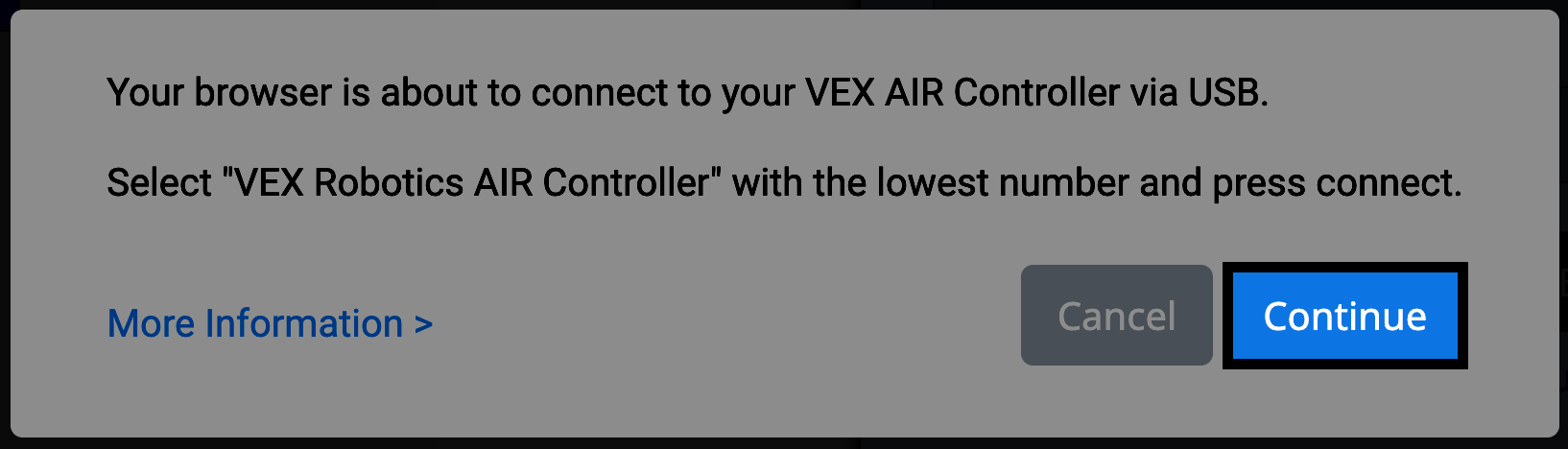

Dialogové okno s pokyny pro připojení uživatele k ovladači VEX AIR přes USB se zvýrazněnými tlačítky Storno a Pokračovat.

Okna

Výzva k připojení systému Windows zobrazuje chybu "Váš prohlížeč se chystá připojit k ovladači VEX AIR přes USB. Vyberte „Komunikační port VEX Robotics“ a stiskněte tlačítko připojit. Tlačítko Pokračovat v pravém dolním rohu je zvýrazněno.

Vyberte každý obrázek výše pro zvětšení.

Zobrazí se výzva na základě vašeho zařízení. Vyberte Pokračovat.

macOS/Chromebook

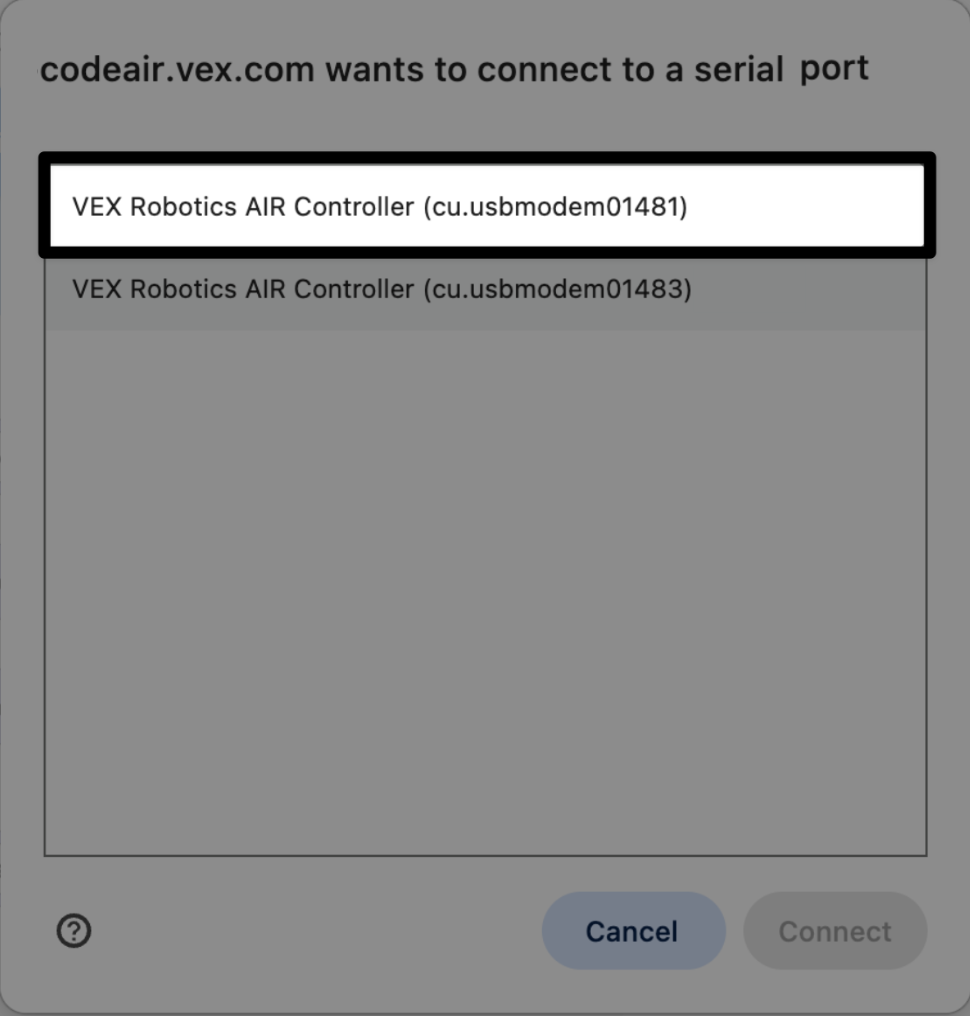

Dialogové okno z webu codeair.vex.com s požadavkem na připojení k sériovému portu, kde je zvýrazněna jedna možnost řídicí jednotky VEX Robotics AIR s nižším ID a pod ní jsou tlačítka Zrušit a Připojit.

Okna

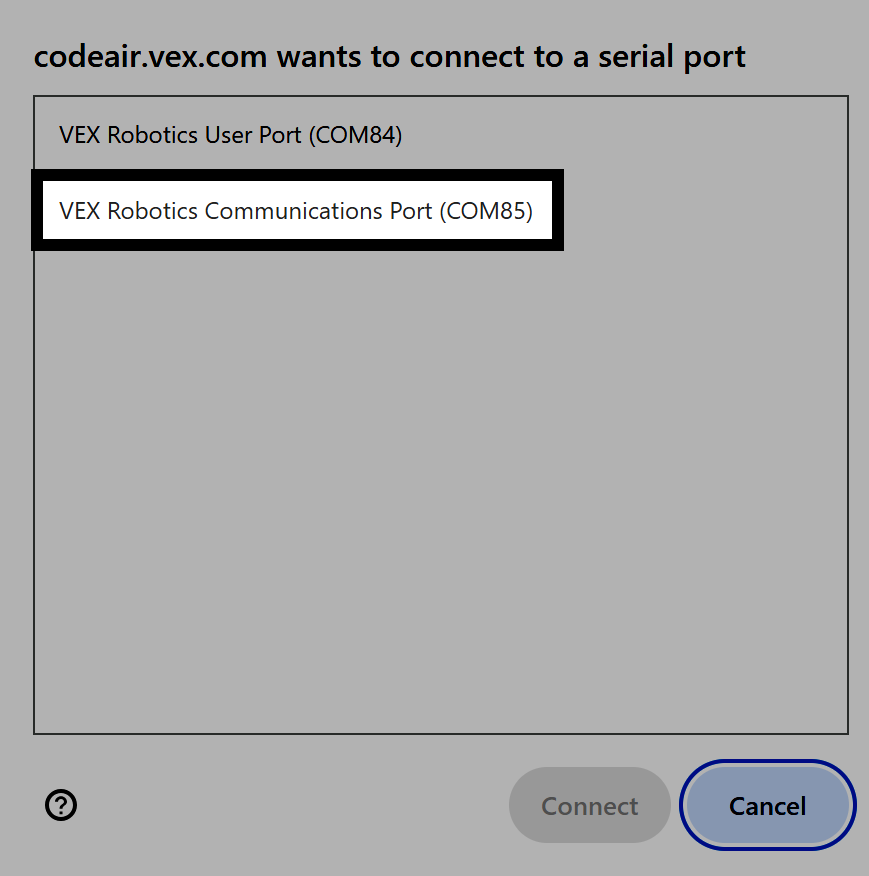

Okno pro výběr sériového portu se zvýrazněným komunikačním portem COM85 společnosti VEX Robotics.

Vyberte každý obrázek výše pro zvětšení.

macOS/Chromebook: Vyberte ze seznamu robota s NEJNIŽŠÍM ID číslem.
Windows: Vyberte možnost pomocí Komunikační port.

macOS/Chromebook

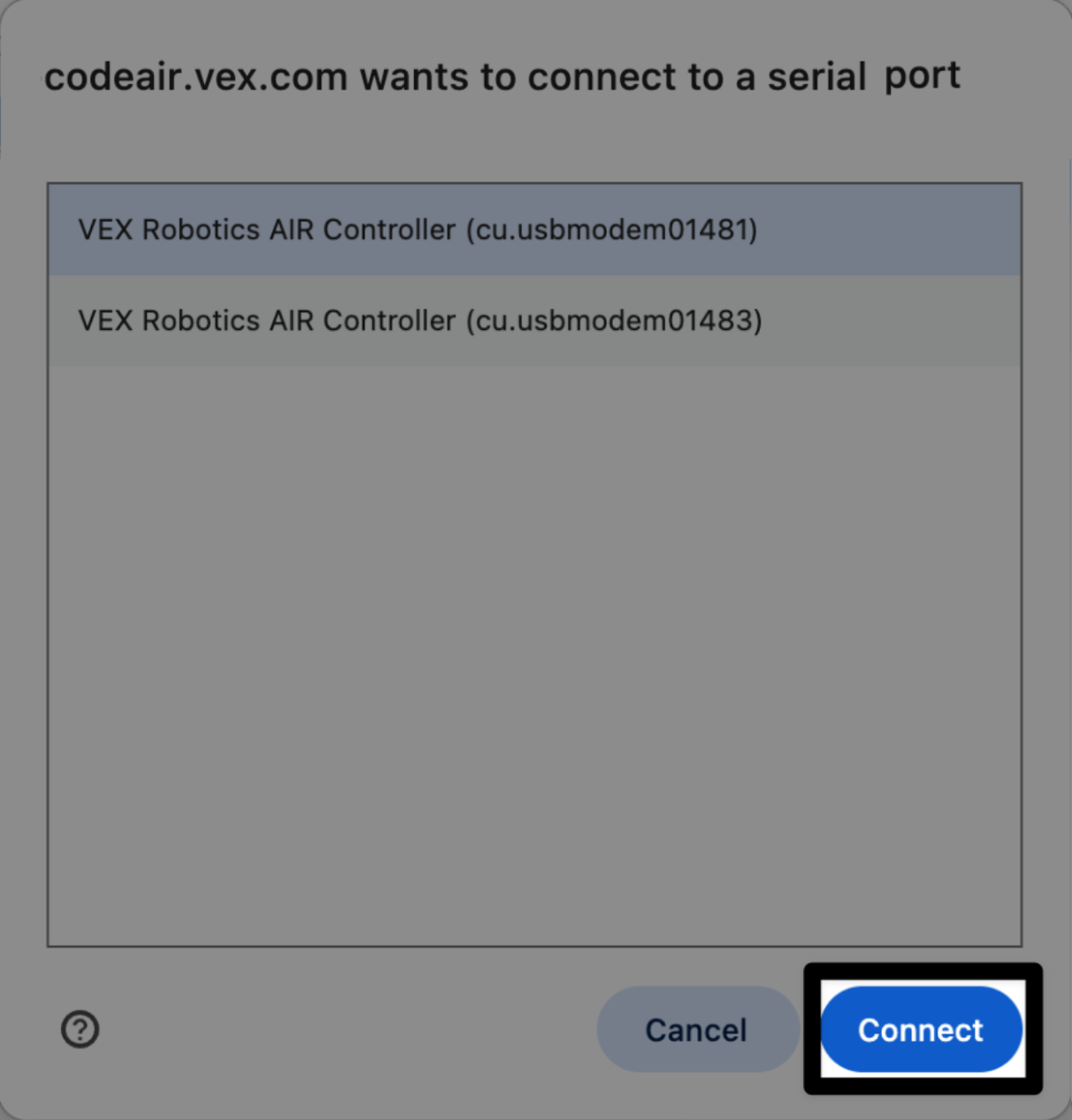

Dialogové okno z webu codeair.vex.com s požadavkem na připojení k sériovému portu, s vybraným jedním ovladačem VEX Robotics AIR a zvýrazněným tlačítkem Připojit.

Okna

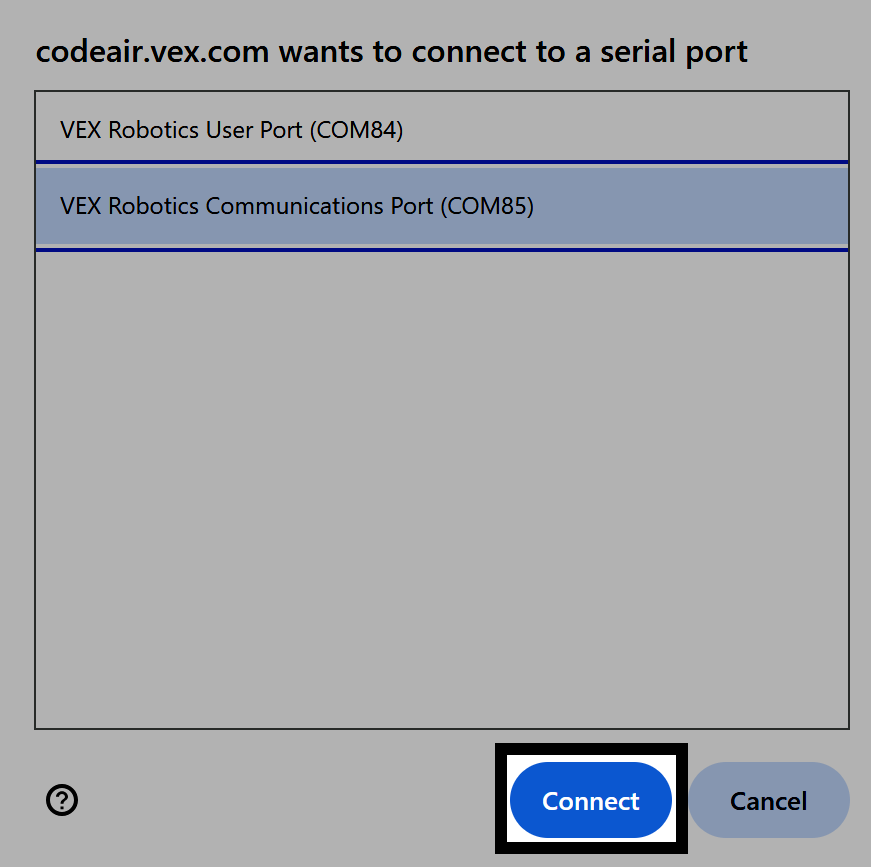

Okno pro výběr sériového portu s vybraným komunikačním portem VEX Robotics COM85 a zvýrazněným tlačítkem Připojit.

Vyberte každý obrázek výše pro zvětšení.

Jakmile je vaše volba zvýrazněna, vyberte Připojit.

Snímek obrazovky detailu pravého horního rohu panelu nástrojů VEXcode AIR, na kterém je zvýrazněna zelená ikona ovladače nalevo od tlačítka Stáhnout.

Ikona ovladače v pravém horním rohu VEXcode AIR se nyní zobrazí zeleně.

Připojení k aplikaci VEXcode AIR

Snímek obrazovky detailu pravého horního rohu panelu nástrojů VEXcode AIR, na kterém je zvýrazněna zelená ikona ovladače nalevo od tlačítka Stáhnout.

Jakmile je ovladač připojen k počítači a je otevřen VEXcode AIR, ovladač se automaticky připojí. Ikona Controller v pravém horním rohu VEXcode AIR se zobrazí zeleně.
