Pochopení informací o zařízení VEX AIM ve VS Code – Knihovna VEX

Po VEX VS Code získáte přístup k informacím o zařízení. Zobrazení informací o zařízení poskytuje přehled o zařízení VEX (kódovací robot VEX AIM), což nám může pomoci ověřit, zda zařízení fungují správně.

Přístup k informacím o zařízení VEX ve VS Code

Otevřete Visual Studio Code a vyberte ikonu VEX na panelu aktivit VS Code.

V bočním panelu se otevře zobrazení VEX. Kategorie Informace o zařízení VEXse nachází uprostřed zobrazení VEX V této kategorii se zobrazí informace o všech připojených zařízeních.

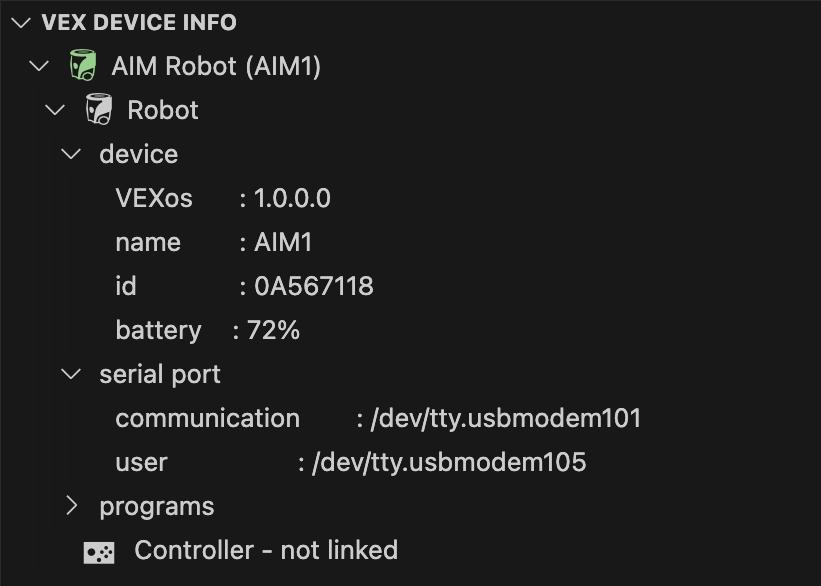

Přehled informací o zařízení VEX

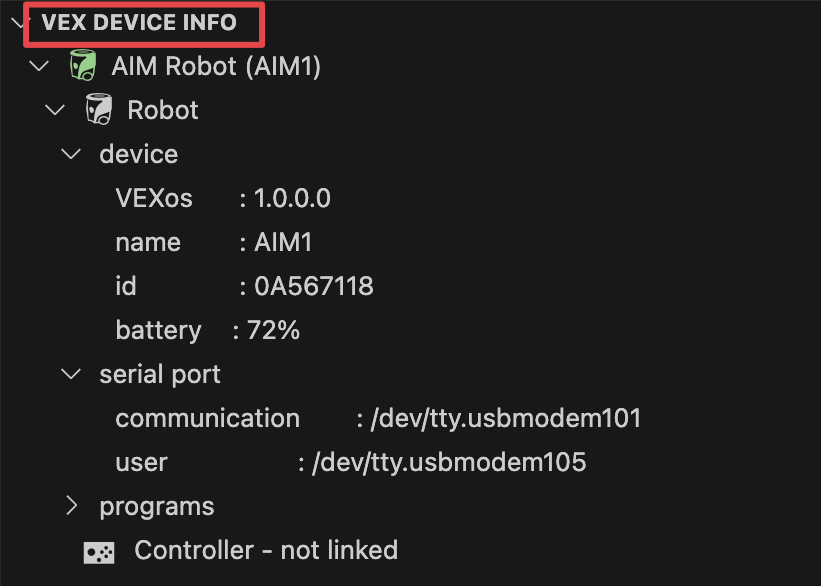

Stejný obrázek jako předchozí se zvýrazněným horním řádkem textu s textem VEX DEVICE INFO.

Indikátor zařízení VEX

Indikátor zařízení VEX indikuje, který typ zařízení VEX je připojen k rozšíření kódu VEX VS. Indikátor zařízení VEX se nachází pod položkou Informace o zařízení VEX , včetně ikony a typu připojeného zařízení VEX následovaného názvem robota.

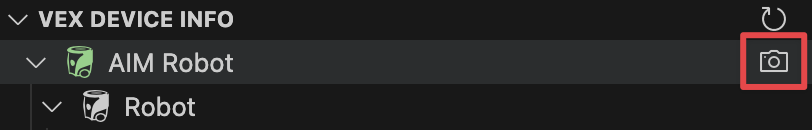

Detailní pohled na horní tři řádky informací o zařízení VEX se zvýrazněnou ikonou kamery úplně vpravo od řádku robota AIM.

Ikona kamery

Po výběru rozšíření VEX pořídí snímek obrazovky robota.

Pro více informací si přečtěte Zachycení obrázků z obrazovky kódovacího robota VEX AIM.

Robot

Stejný obrázek jako předchozí s informacemi o zařízení VEX se zvýrazněným třetím řádkem robota.

Robot je kategorií nejvyšší úrovně pro všechny informace o zařízeních souvisejících s robotem.

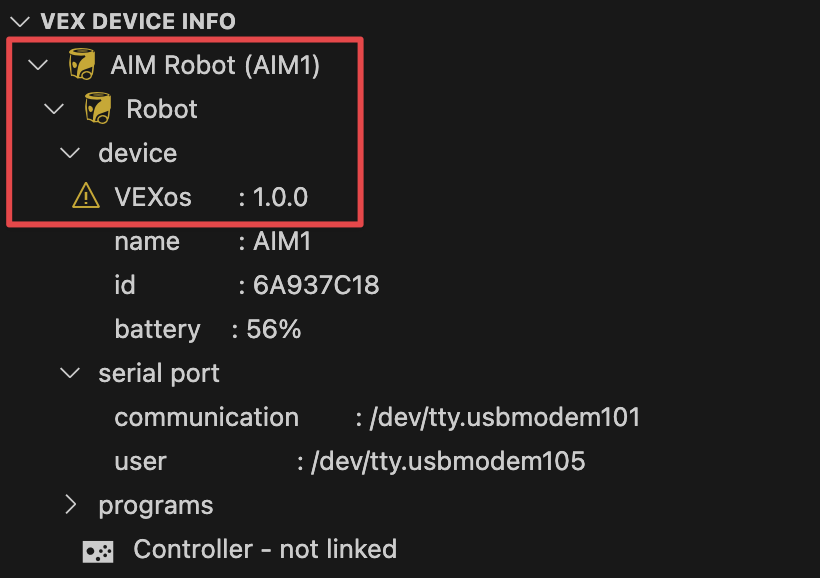

Snímek obrazovky s informacemi o zařízení VEX, kde jsou zvýrazněny první čtyři řádky označující žluté ikony robotů a ikona varování nalevo od řádku VEXos zobrazující, že firmware je zastaralý.

Varování – zastaralá verze VEXos

Pokud je verze VEXos robota zastaralá, ikony robotů zežloutnou a vedle VEXos v podkategorii systém se zobrazí ikona varování.

Chcete-li se dozvědět, jak aktualizovat firmware pro VEX AIM ve VS Code, přečtěte si tento článek.

Zařízení

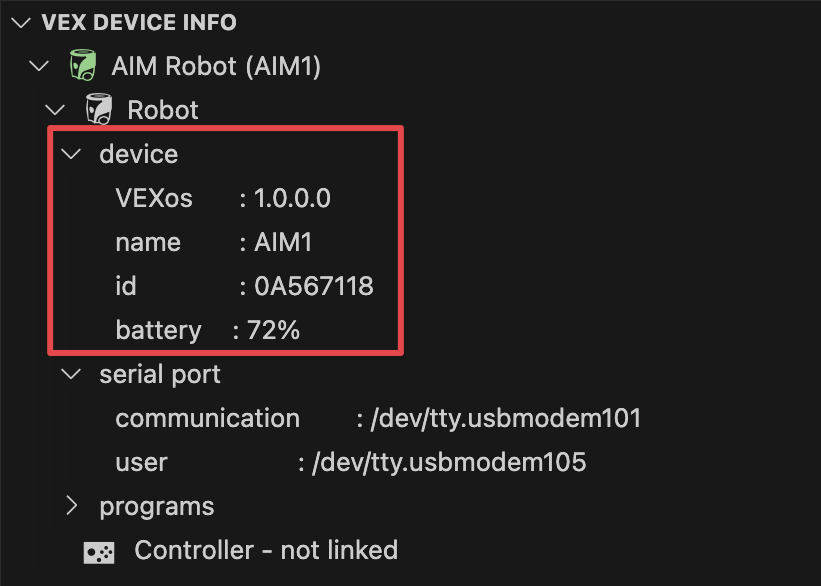

Snímek obrazovky s informacemi o zařízení VEX zobrazující zelenou ikonu aktualizovaného robota a zvýrazněné odsazené řádky pod třetím řádkem s textem zařízení. Informace zobrazují VEXos, název, ID a úroveň nabití baterie.

Zařízení je podkategorií kategorie Robot. Podkategorie zařízení poskytuje informace o verzi VEXos robota, jeho názvu, ID a úrovni nabití baterie.

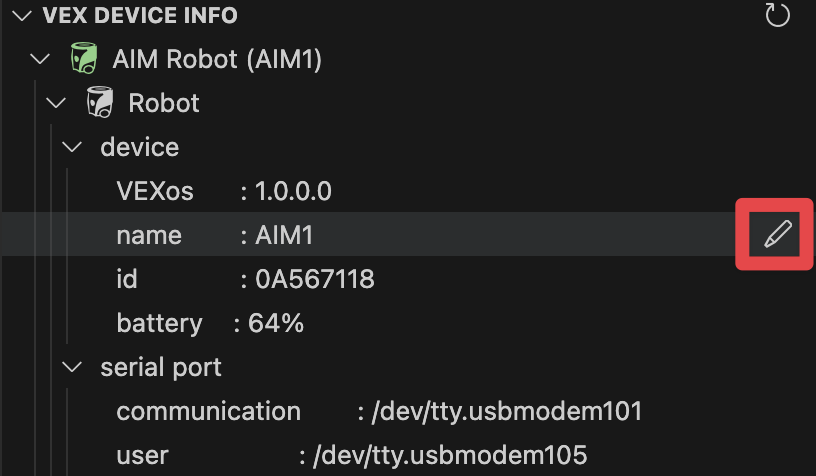

Stejný obrázek jako předchozí, se zvýrazněnou ikonou tužky úplně vpravo od řádku se jménem.

Nastavení názvu robota

Chcete-li nastavit název robota, najeďte myší na text s informacemi o názvu a vyberte ikonu tužky, která se zobrazí vedle něj.

Pro více informací si přečtěte Pojmenování kódovacího robota VEX AIM ve VS Code.

Sériový port

Detailní záběr informací o sériovém portu s níže uvedeným označením komunikačního a uživatelského portu.

Sériový port je podkategorií kategorie Robot. Podkategorie sériový port zobrazuje cestu k zařízení pro každý sériový port dostupný pro robota.

Poznámka: Komunikační sériový port se používá ke stahování programů a ovládání funkcí robota. Uživatelský sériový port se používá k přenosu dat mezi uživatelskou aplikací spuštěnou na robotu a hostitelským počítačem připojeným přes USB.

Programy

Detailní záběr sekcí programu zobrazující ikonu Pythonu s nápisem 1: Řízení projektu.

Programy je podkategorií kategorie Robot. Podkategorie programů zobrazuje seznam všech uživatelských programů stažených do robota.

Tato kategorie umožňuje odstranit stažené programy z robota nebo zobrazit podrobné informace o programech.

Otevře se sekce programů s informacemi o projektu Driving. Ikona koše napravo od řádku s nápisem Řidičský projekt je zvýrazněna.

Chcete-li z robota odstranit stažený program, najeďte myší na text vybrané položky programu a vyberte ikonu koše, která se zobrazí vedle ní.

Poznámka: Jakmile je program smazán, nelze jej obnovit. Při používání této funkce buďte opatrní.

Pro více informací si přečtěte Mazání programů ve VS Code.

Ovladač

Detailní záběr na indikátory Controlleru. První čte Controller - propojen, druhý čte Controller - nepropojen.

Detailní záběr na indikátory Controlleru. První zní Controller - linked (Řadič - propojen), druhý čte Controller - not linked (Řadič - nepropojen).

Ovladač vám ukáže, zda je zapnutý jednopákový ovladač a zda je k robotovi připojen.

Pro více informací si přečtěte Připojení ovladače One Stick k kódovacímu robotu VEX AIM.
