Správná identifikace dílu může být pro váš úspěch rozhodující, ať už jde o organizaci dílů, dodržování sady pokynů k sestavení nebo vytvoření vlastního návrhu.

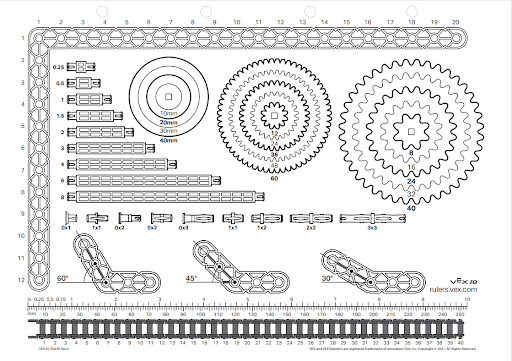

VEX IQ Parts Ruler je praktický nástroj, který pomáhá identifikovat díly.
Poznámka: Při tisku .pdf nezapomeňte nastavit měřítko 100 %.
Použití pravítka k identifikaci součástí
VEX IQ Parts Ruler lze použít k identifikaci dílů při organizování dílů nebo při dodržování sady pokynů k sestavení. Měřítko na pravítku je 1:1, takže díly lze jednoduše umístit na pravítko.

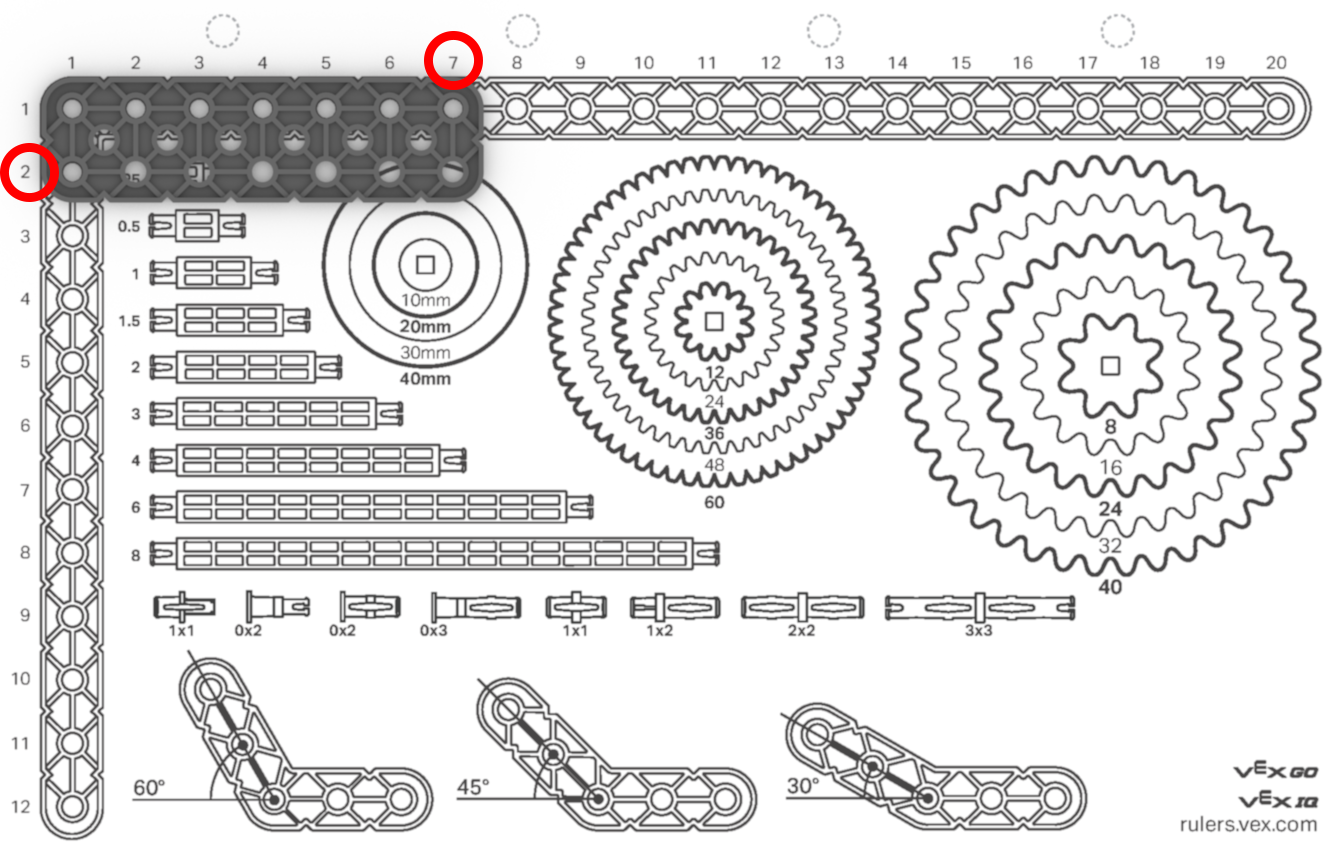

Měřicí trámy a desky. Zobrazený příklad je nosník 2x7.
- 2 označuje šířku 2 jednotek rozteče.
- 7 označuje délku 7 jednotek rozteče.

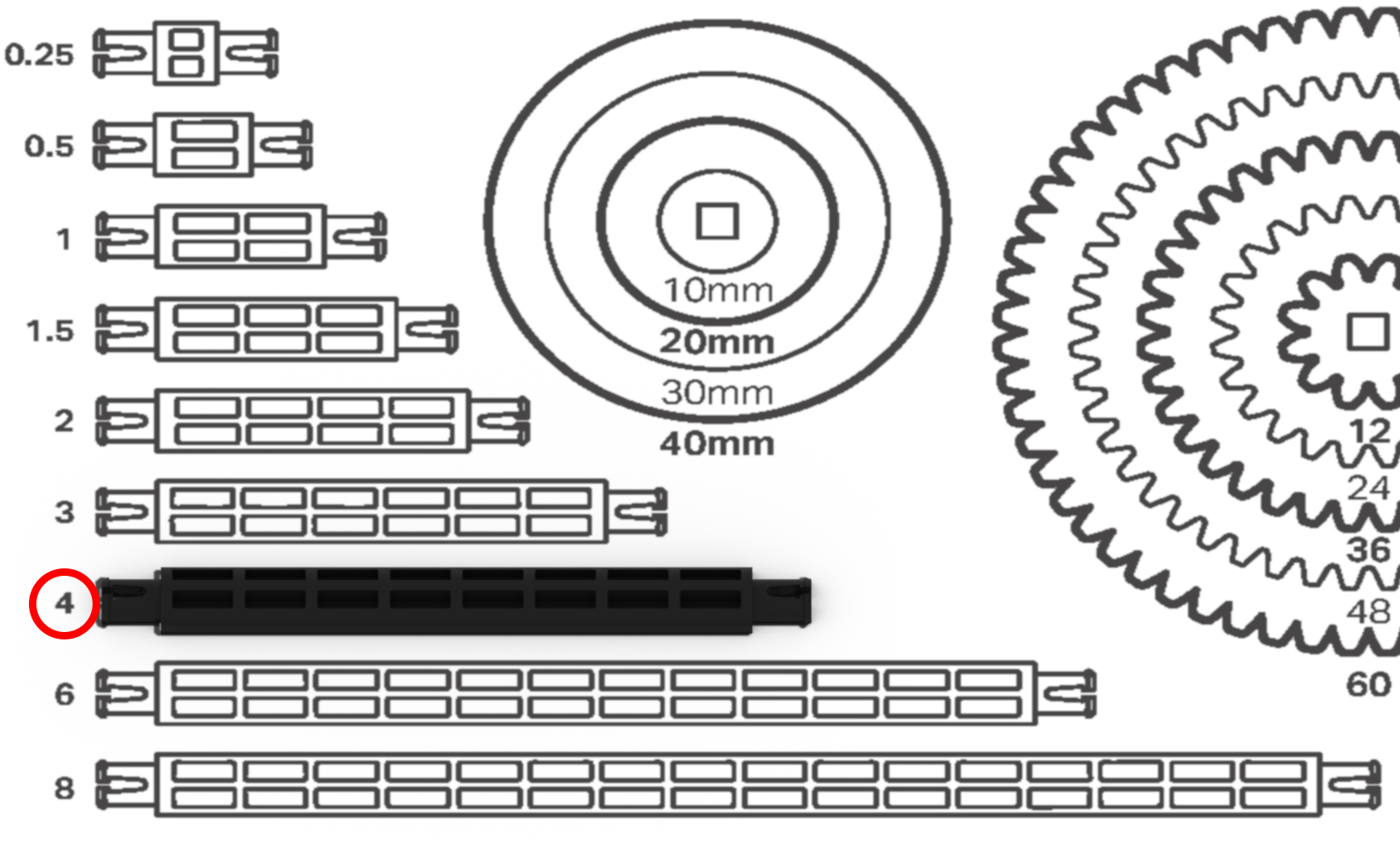

Měření odstupů. Zobrazený příklad je 4x odstup.

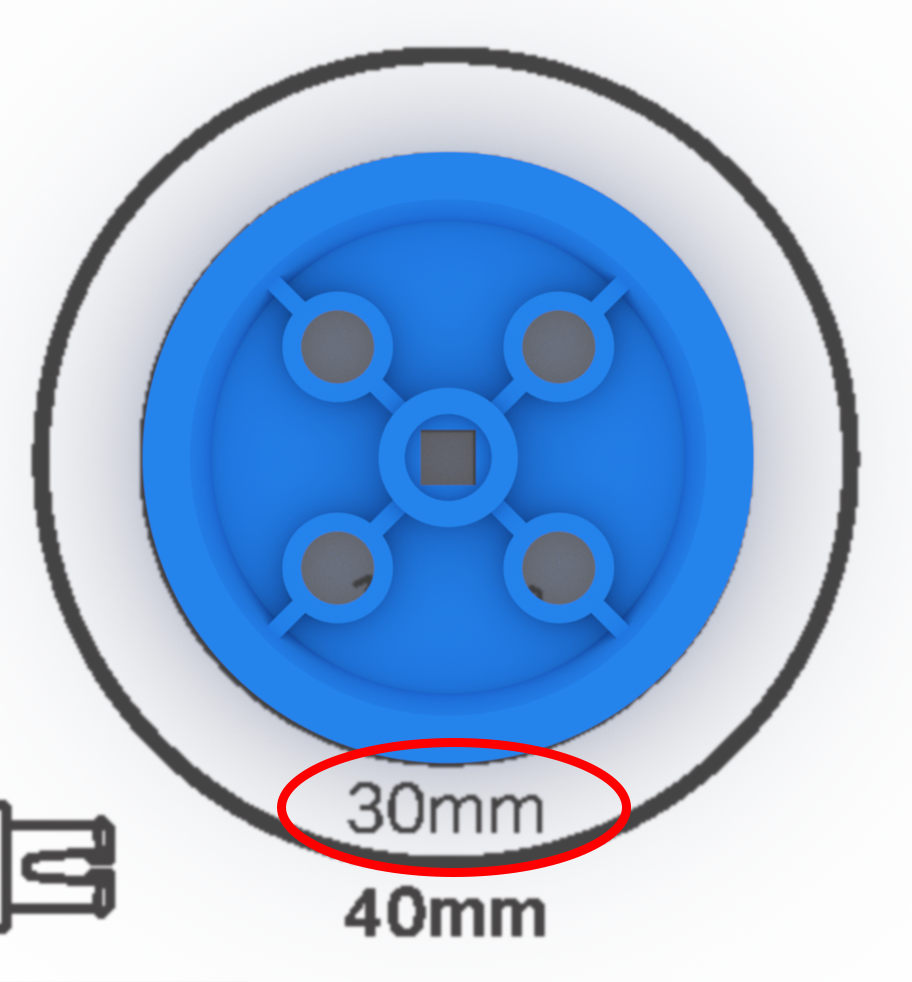

Měřicí kladky. Zobrazený příklad je 30mm kladka.

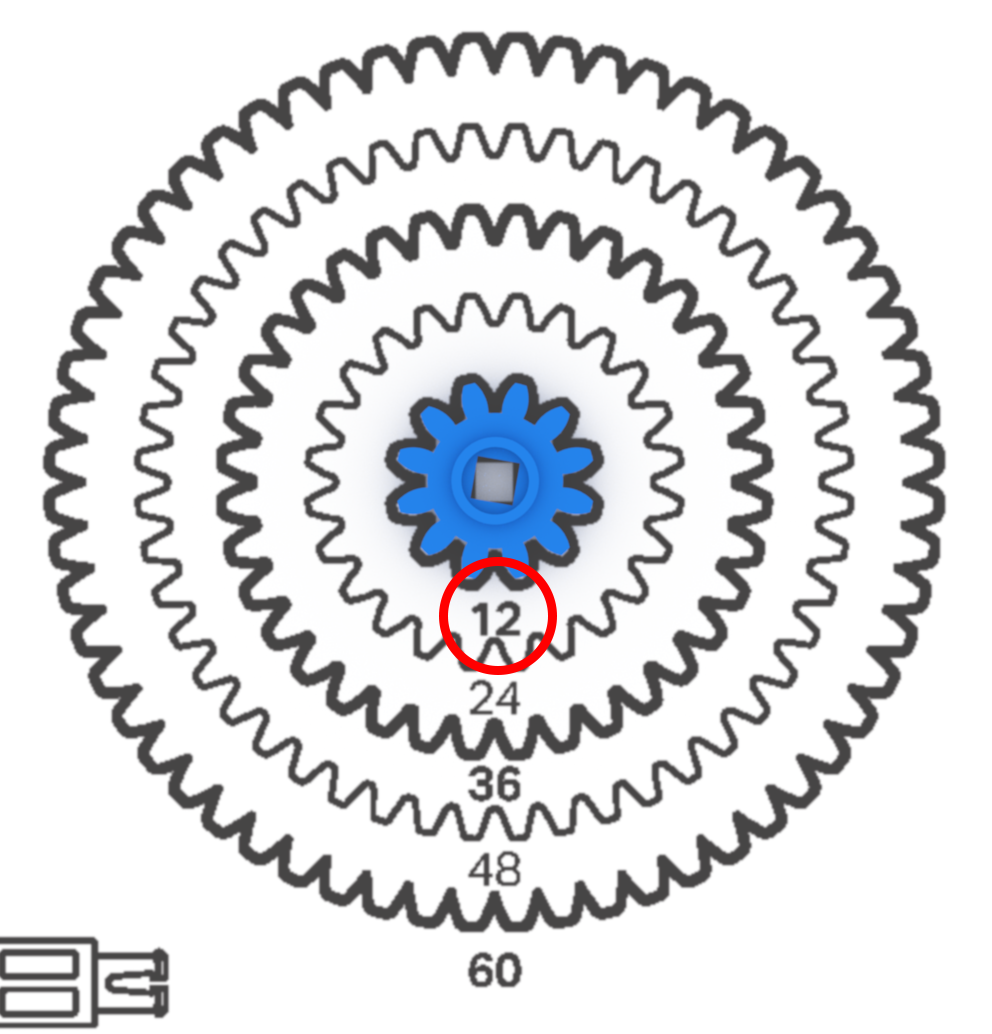

Měření ozubených kol. Zobrazený příklad je ozubené kolo s 12 zuby.

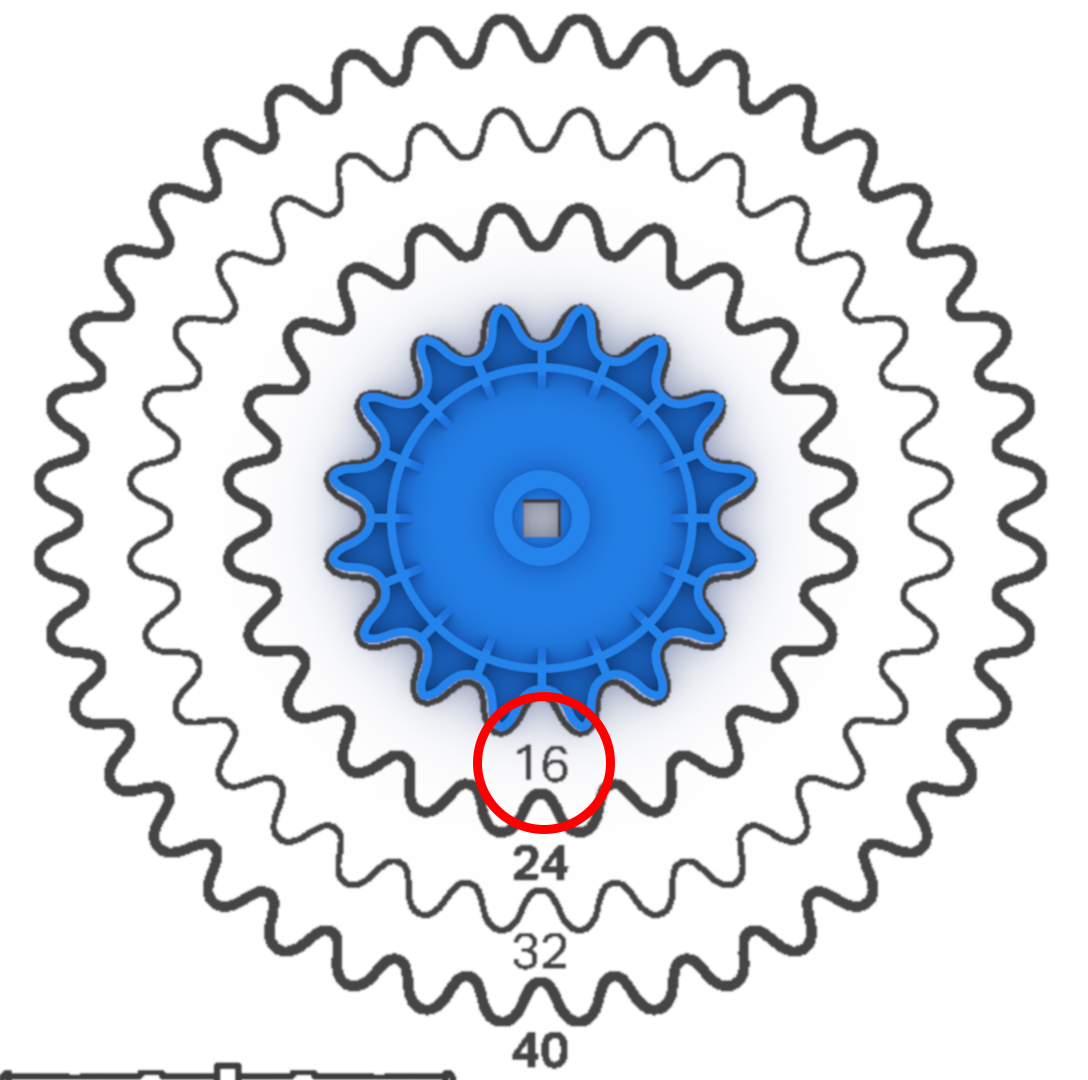

Měřicí ozubená kola. Zobrazený příklad je 16zubové ozubené kolo.

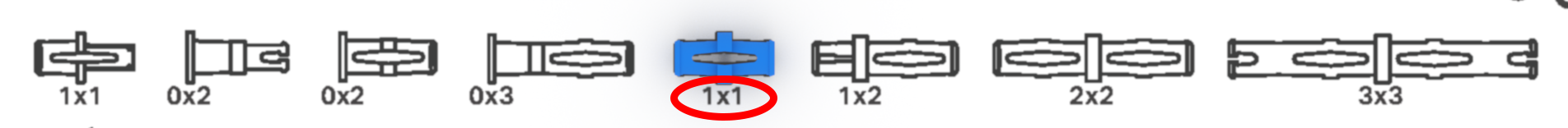

Měřicí kolíky. Zobrazený příklad je kolík 1x1.

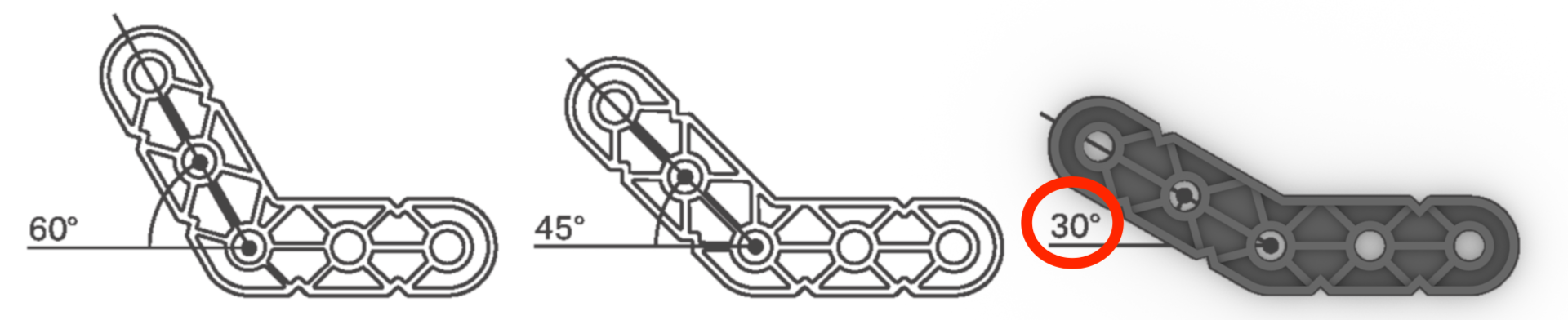

Měření speciálních paprsků. Zobrazený příklad je 30° úhel paprsku.
Používání pravítka při sestavování robota
Pravítko VEX Plastic Parts lze také použít jako měřicí nástroj pro měření dílů a vzdáleností. To může být velmi užitečné při navrhování a montáži vlastního robota, který nemá konkrétní pokyny týkající se výběru dílů.
Tip a trik: Soubor .pdf VEX Plastic Parts Ruler lze vytisknout na průhlednou plastovou fólii. To umožní překrytí pravítka na robotu a měření lze provádět měřením přes pravítko.
Zde je několik příkladů použití pravítka při sestavování vlastního robota.

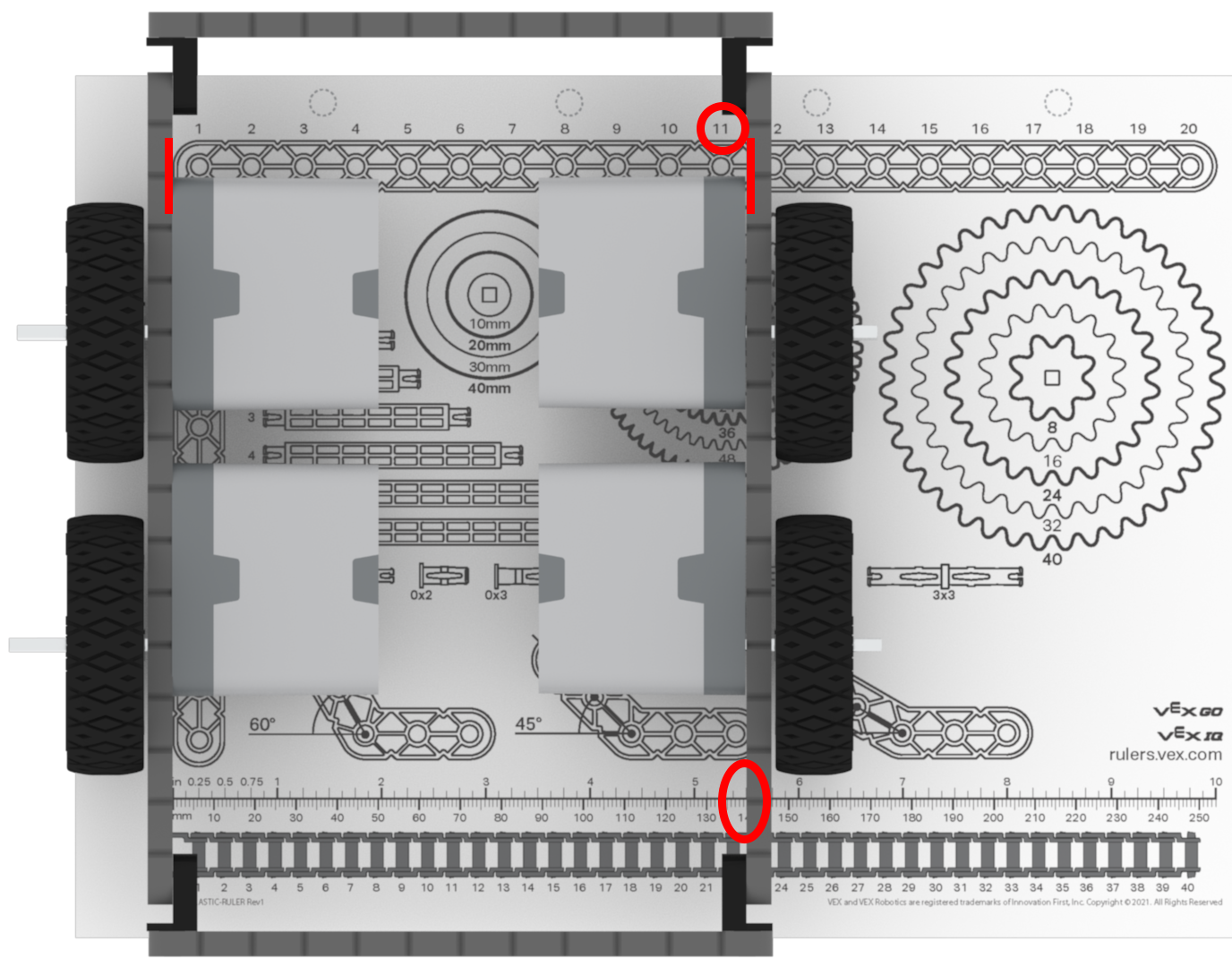

Měření vzdálenosti mezi nosníky na podvozku robota. Tento příklad ukazuje vzdálenost mezi nosníky na podvozku robota o rozteči 11 nebo 5,5 palce.

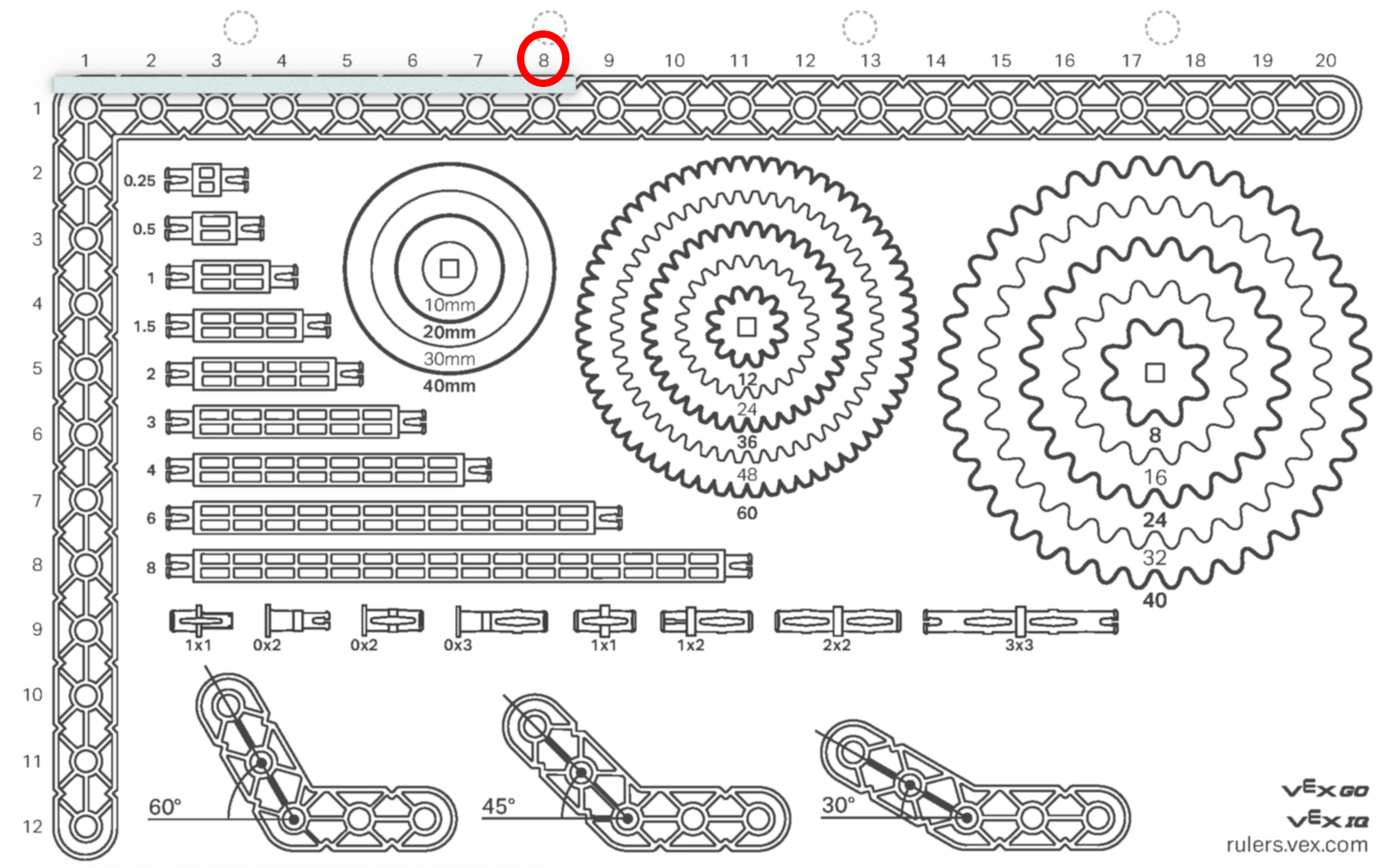

Použití rozteče k měření délky hřídele. Tento příklad ukazuje hřídel s 8 roztečí.

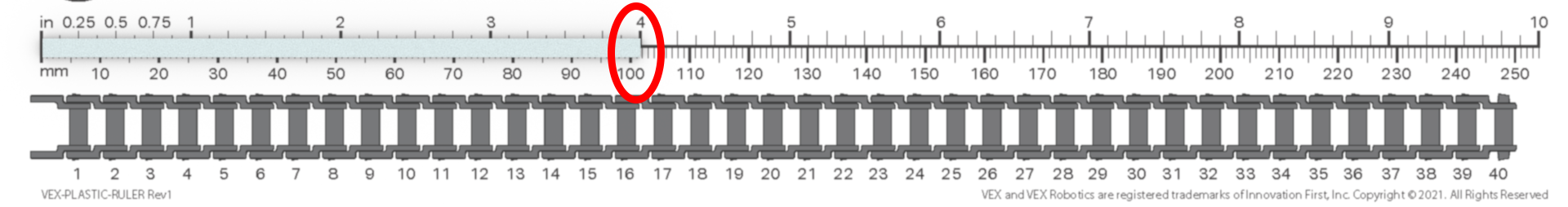

Pomocí palců/milimetrů změřte délku hřídele. Tento příklad ukazuje 4" hřídel (4 palce/102 milimetrů).

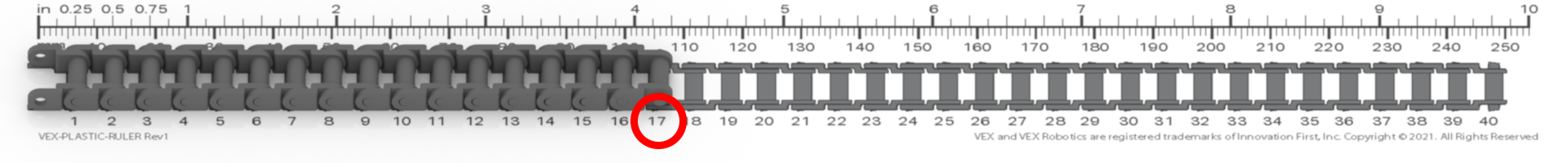

Měření počtu článků řetězu v systému řetěz/řetězové kolo.
