Porozumění inteligentním motorům V5

Inteligentní motory V5 poskytují výkonný způsob pohybu robotických sestav a mají vestavěné senzory, které měří rotaci, rychlost otáčení, odběr proudu, výkon, teplotu a točivý moment.



Inteligentní motory V5

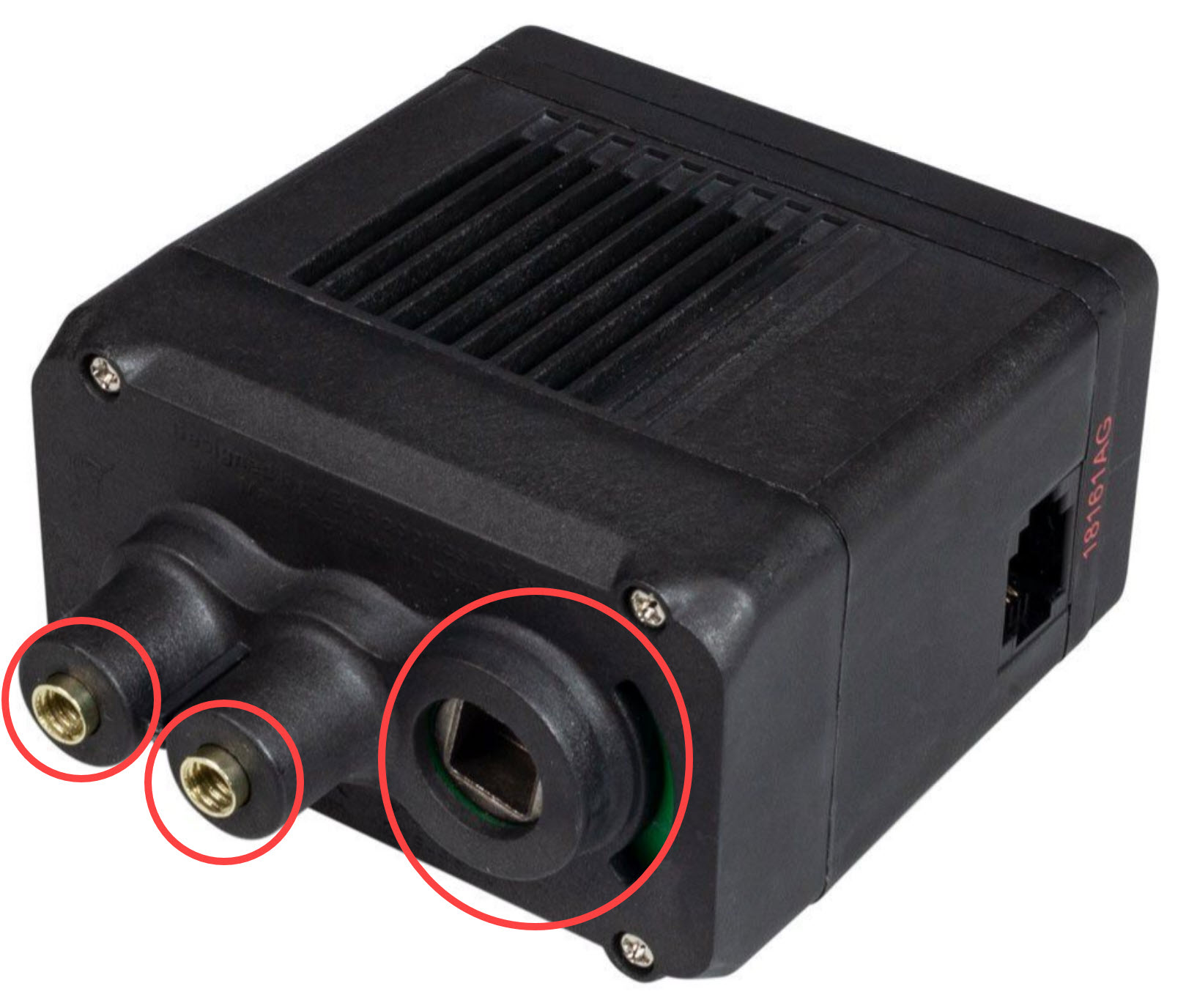

Inteligentní motor V5 lze bezpečně připojit k vašemu robotu pomocí dvou závitových vložek #8-32.

Do hřídelového pouzdra motoru lze vložit jak vysokopevnostní ¼ palcové hřídele, tak standardní ⅛ palcové hřídele.

Vedle pouzdra hřídele je půlměsícové okénko, které umožňuje snadnou identifikaci převodovky, kterou motor používá.

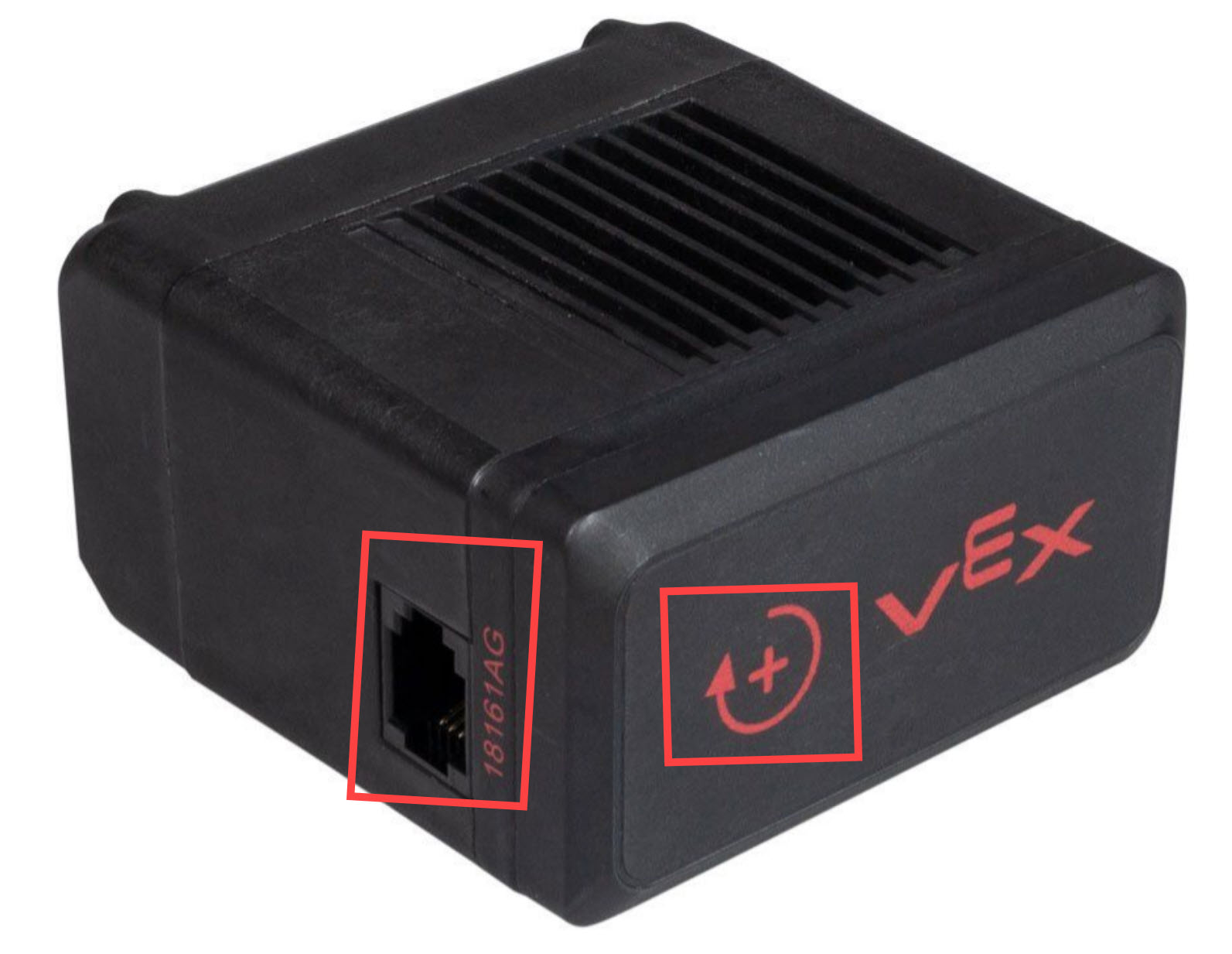

Inteligentní port motoru V5 najdete na jeho boku.

Na horní straně motoru je štítek, který označuje kladný směr otáčení hřídele.

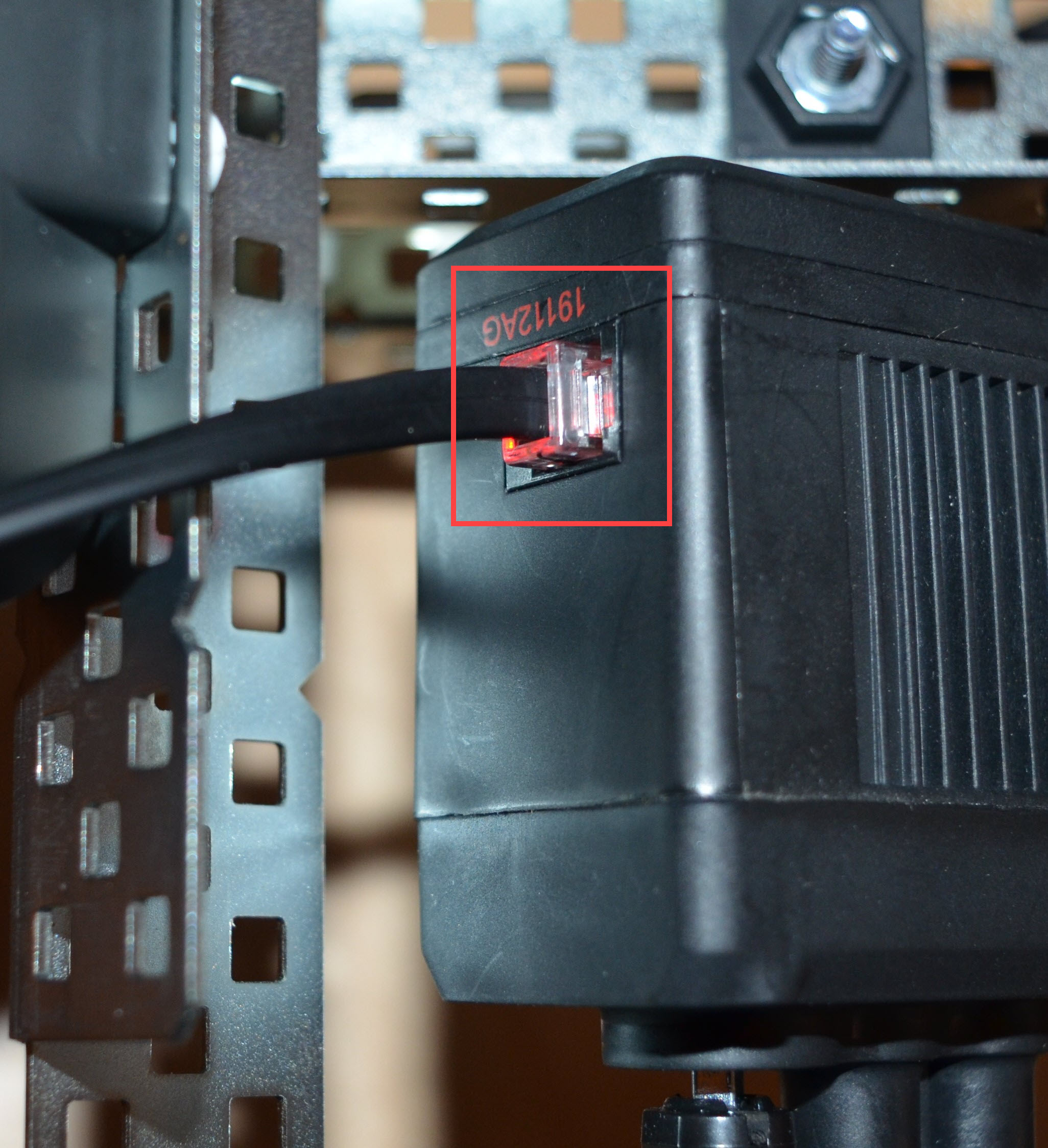

Smart Port V5 Smart Motor má červenou LED, která se používá pro diagnostické účely.

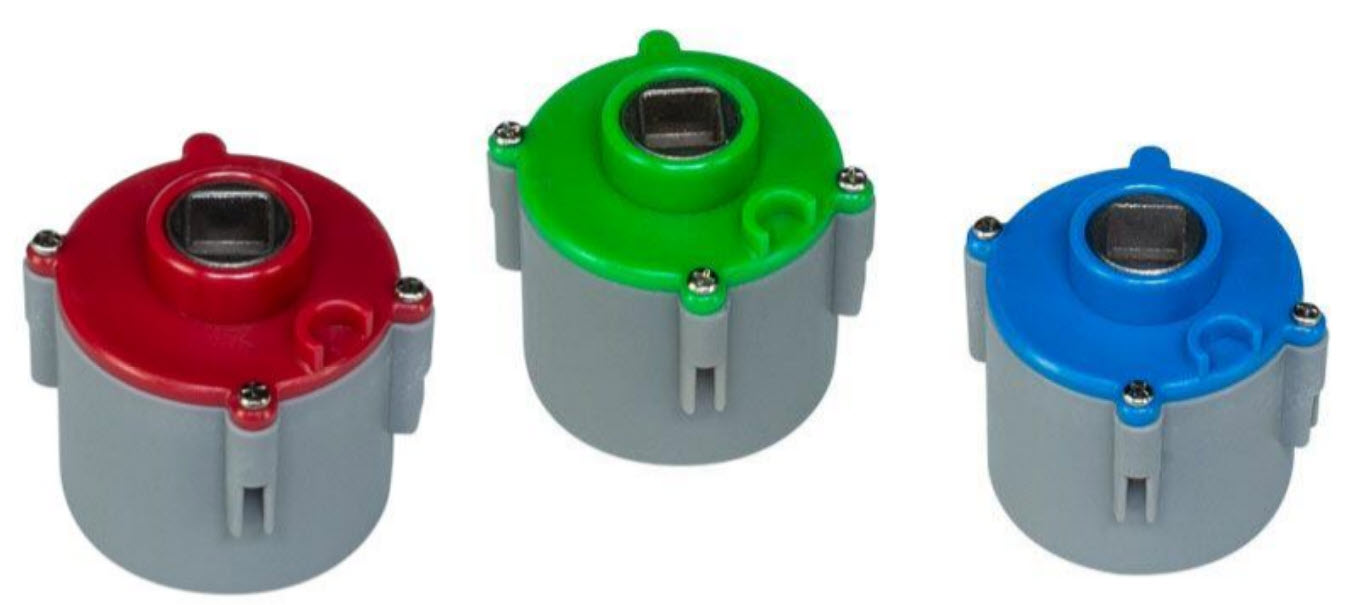

Inteligentní motor V5 může využívat tří různých výměnných převodových vložek ke změně maximální rychlosti otáčení hřídele na 100 RPM, 200 RPM nebo 600 RPM.

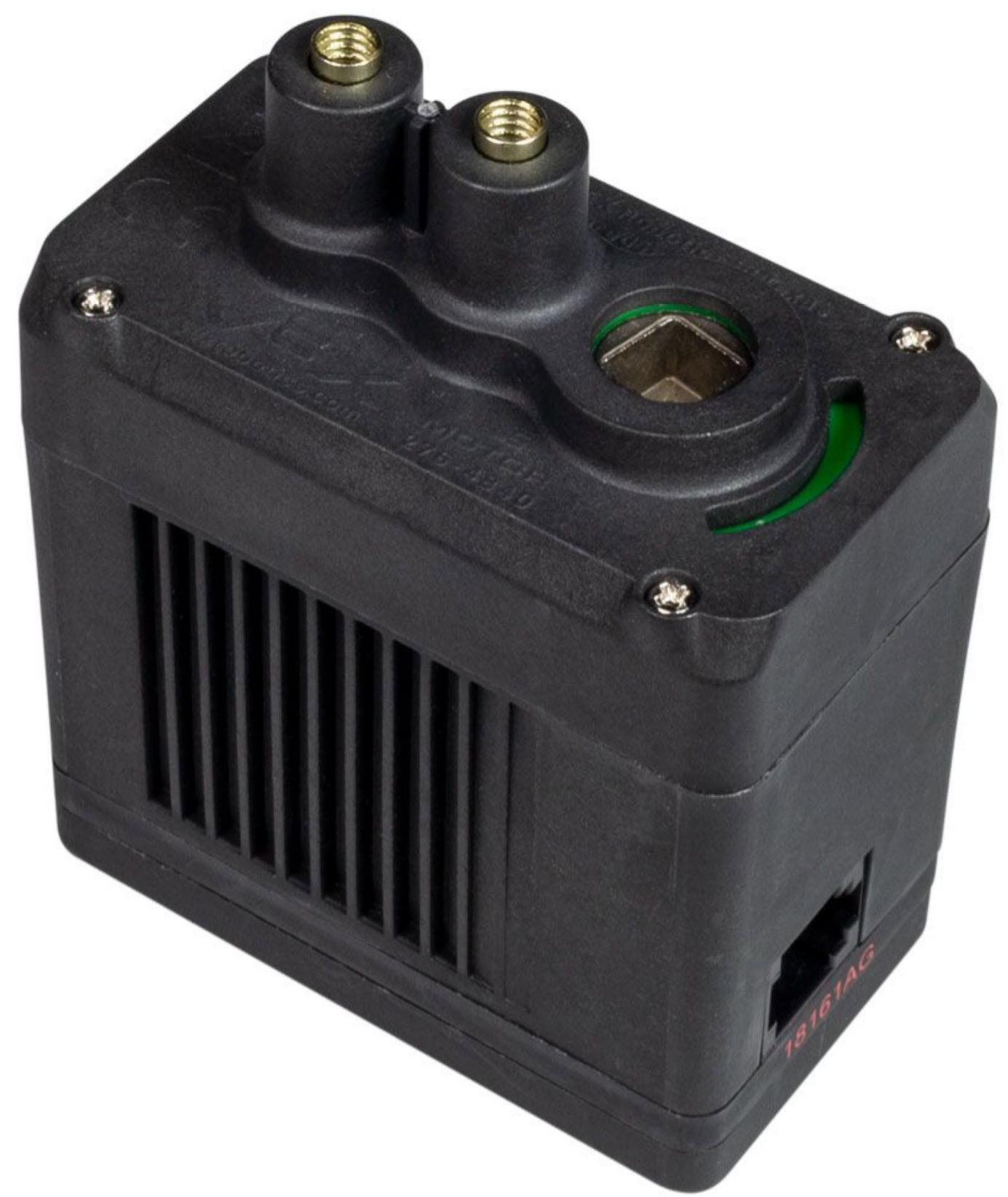

K dispozici jsou také náhradní díly pro inteligentní motor V5.


Specifikace motoru V5 Smart Motor


Další informace o V5 Smart Motor naleznete v těchto článcích.
