Správná identifikace dílu může být pro váš úspěch rozhodující, ať už jde o organizaci dílů, dodržování sady pokynů k sestavení nebo vytvoření vlastního návrhu.
VEX Metal Parts Ruler je praktický nástroj, který pomáhá identifikovat díly.
Poznámka: Při tisku .pdf nezapomeňte nastavit měřítko 100 %.
Použití pravítka k identifikaci součástí

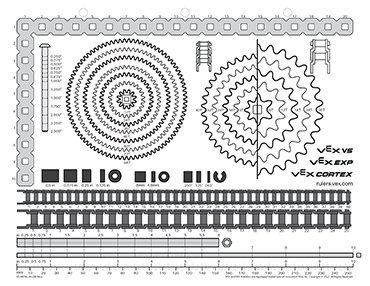

VEX Metal Parts Ruler lze použít k identifikaci dílů při organizování dílů nebo při dodržování sady pokynů k sestavení. Měřítko na pravítku je 1:1, takže díly lze jednoduše umístit na pravítko.

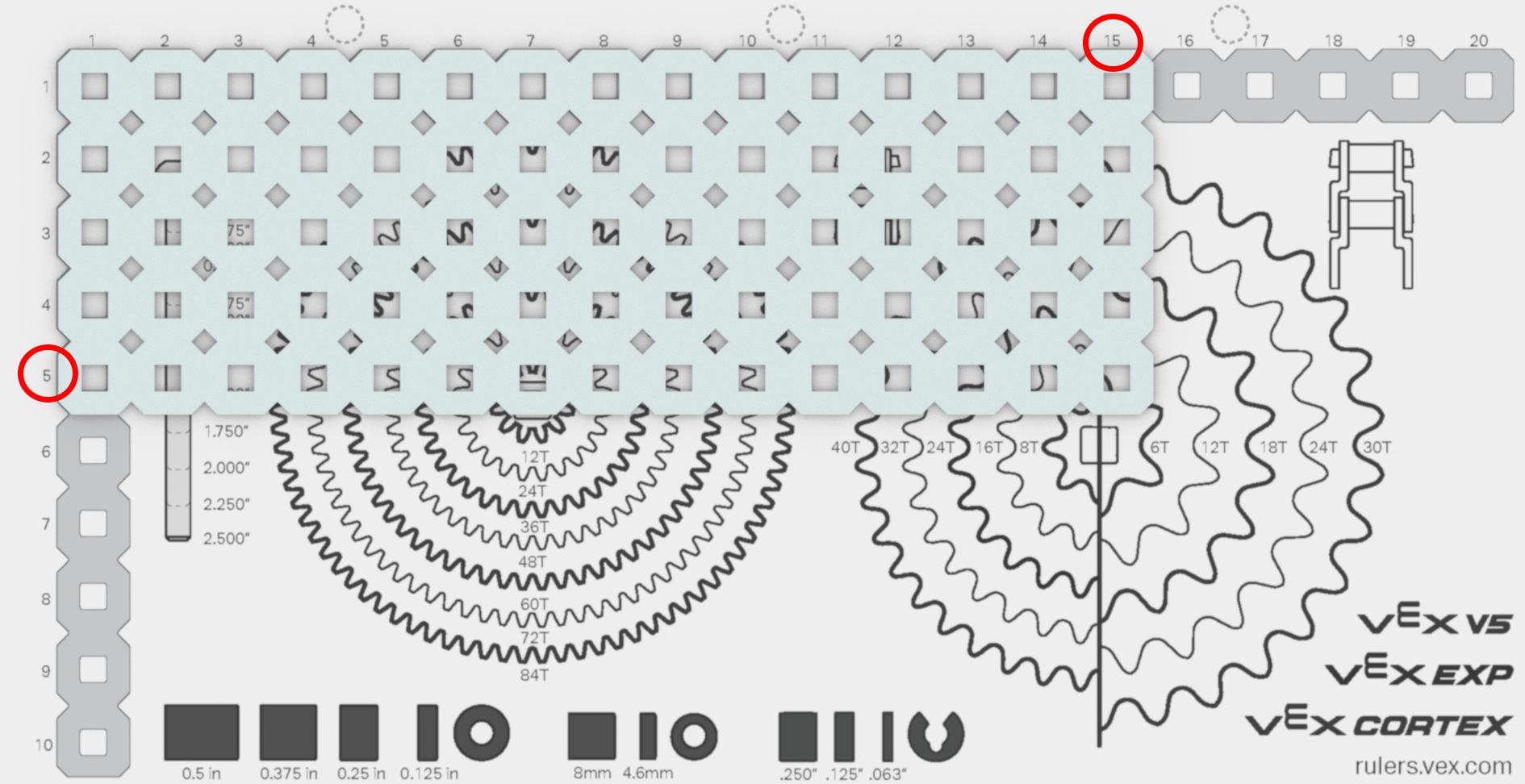

Měření konstrukčních kovů. Zobrazený příklad je deska 5x15.
- 5 označuje šířku 5 jednotek rozteče.
- 15 označuje délku 15 jednotek výšky tónu.

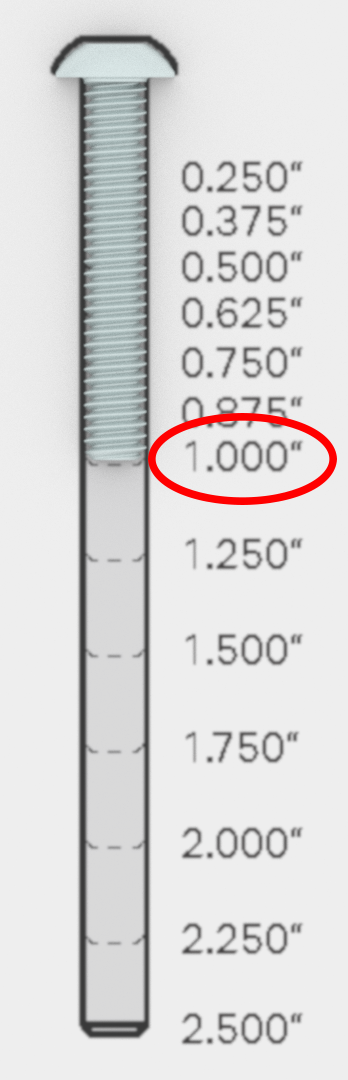

Měřicí šrouby. Zobrazený příklad je #8-32 1,0palcový hvězdicový šroub.

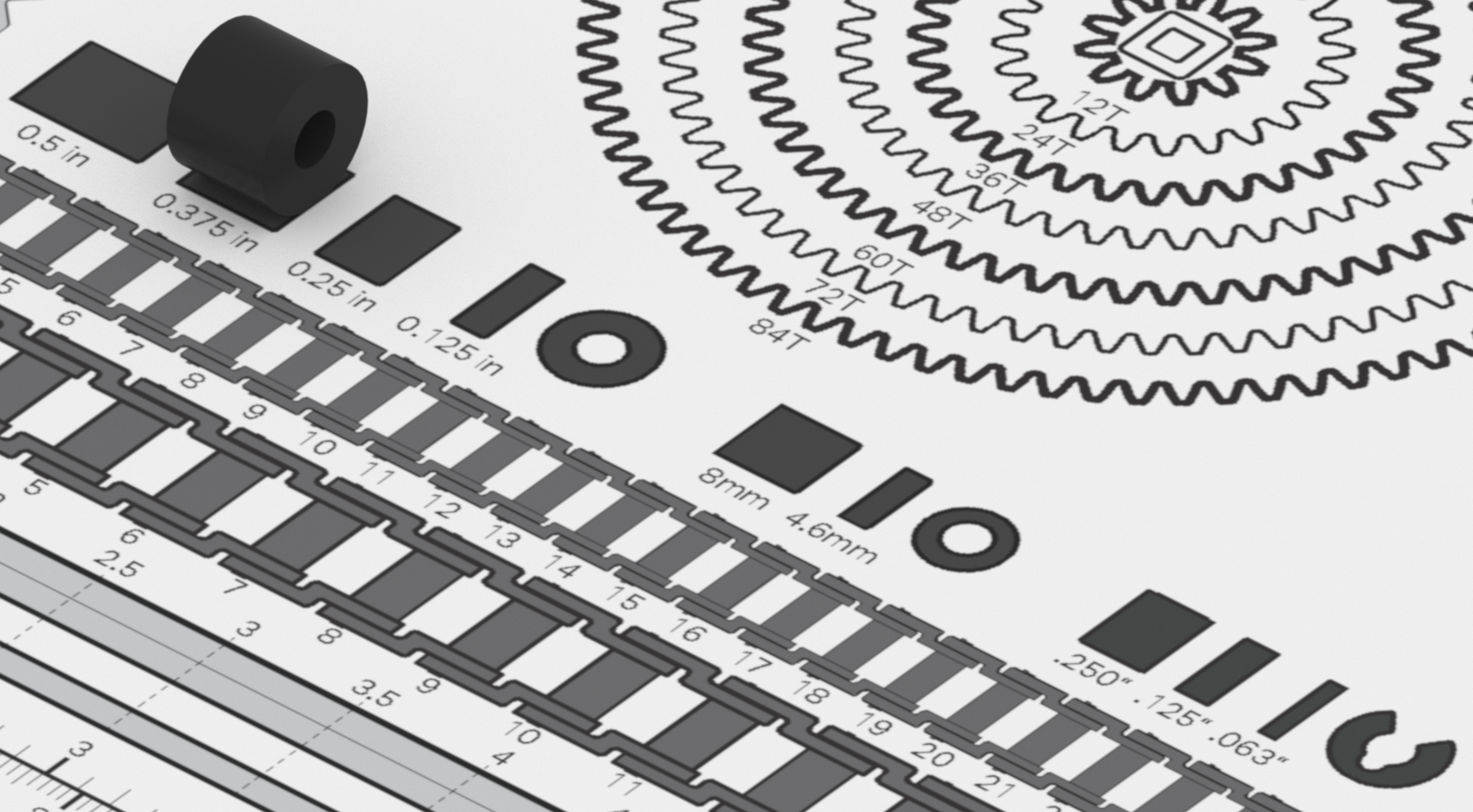

Měřící rozpěrky. Zobrazený příklad je 0,375 palcový spacer.

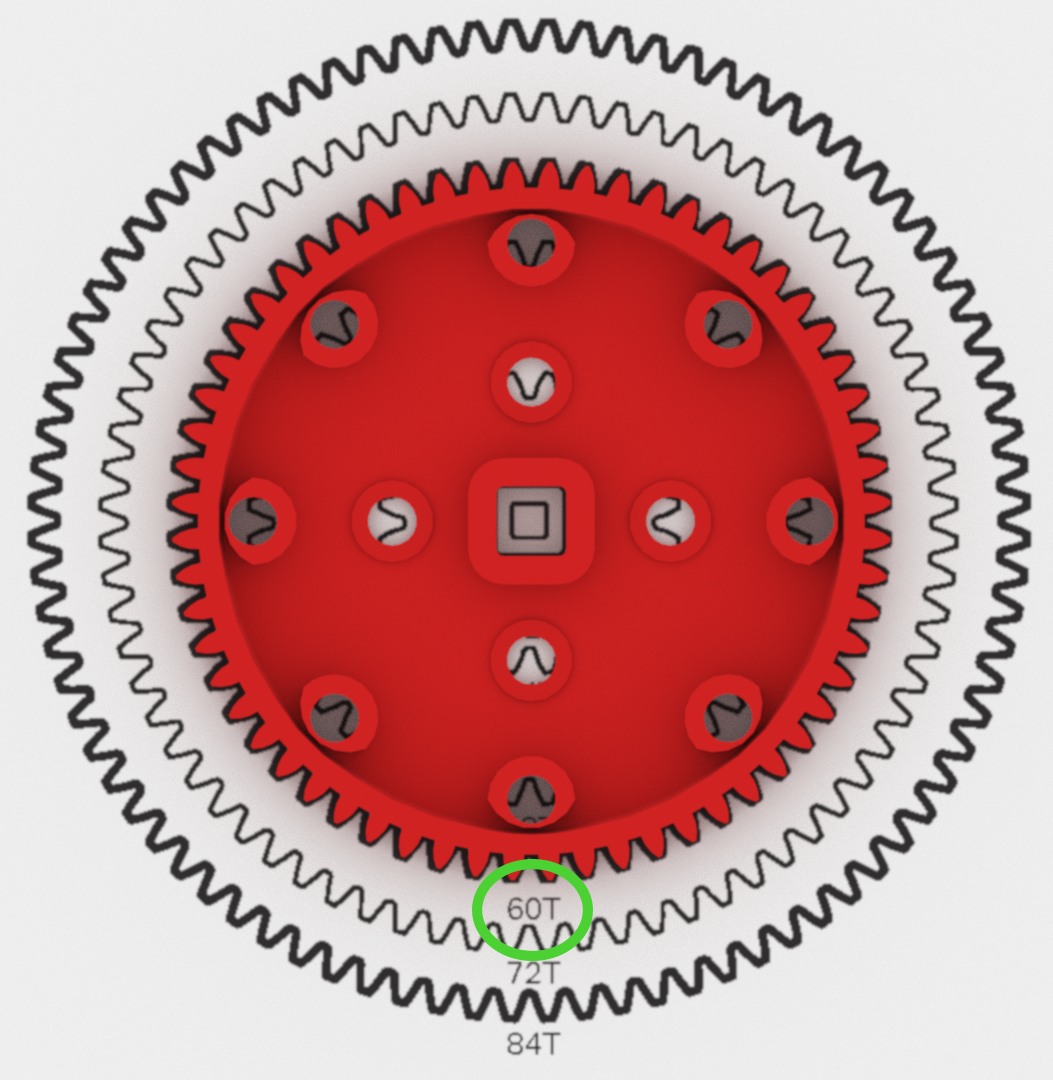

Měření ozubených kol. Zobrazený příklad je ozubené kolo s 60 zuby.

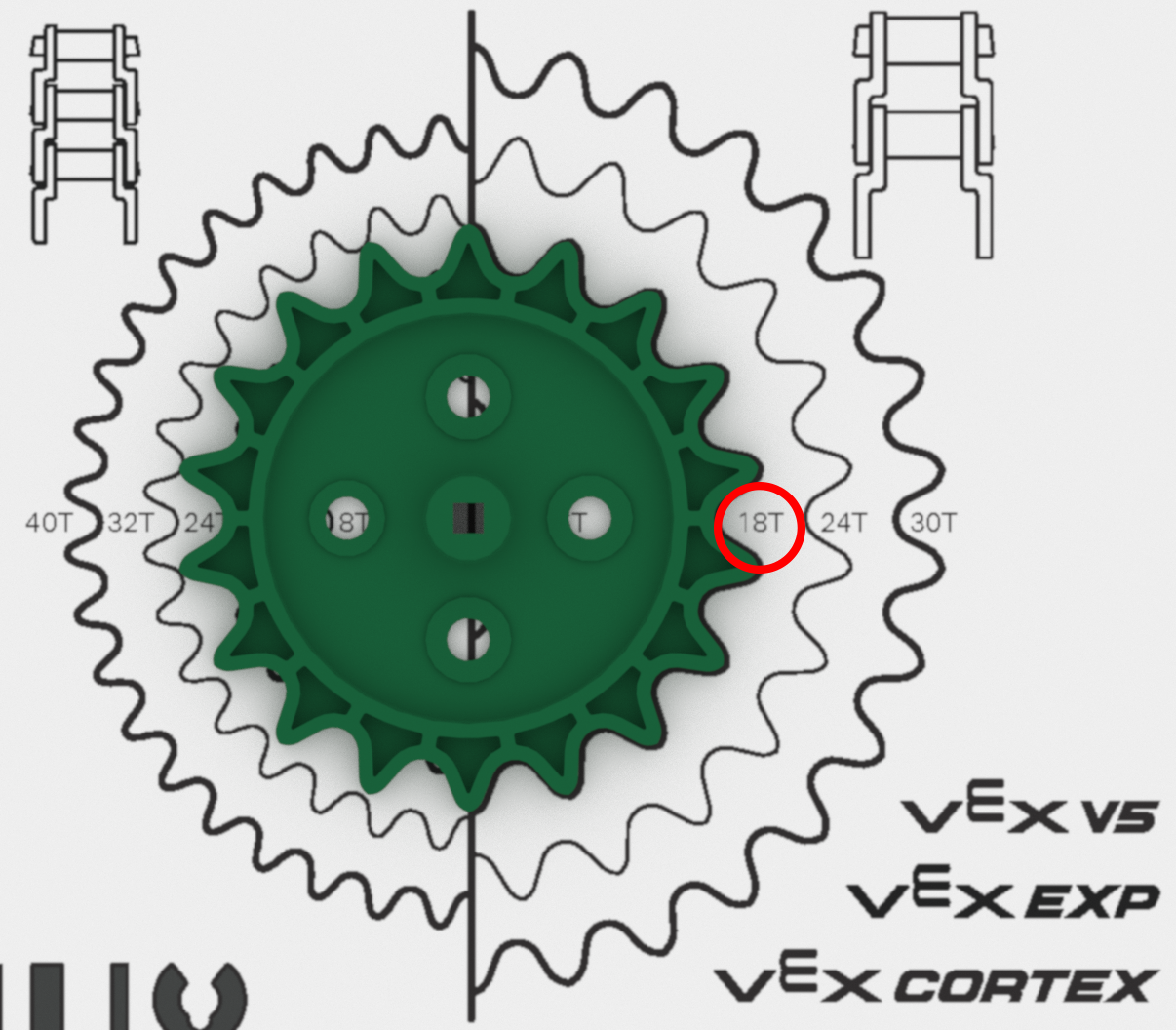

Měřicí ozubená kola. Zobrazený příklad je 18zubové ozubené kolo.
Měření odstupů. Zobrazený příklad je 3palcový odstup.

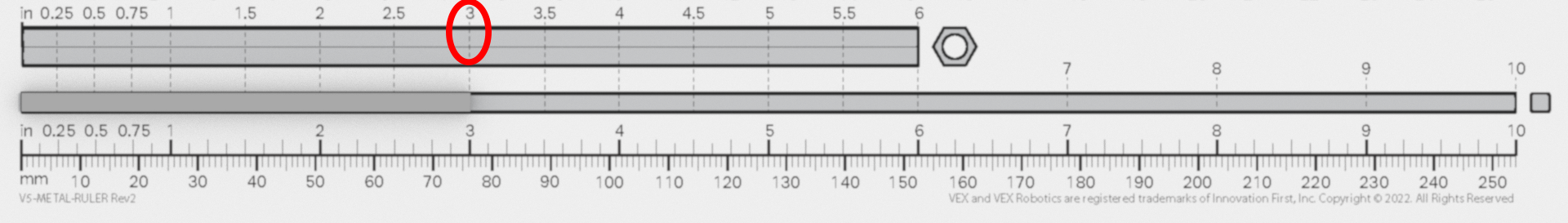

Měřící hřídele. Zobrazený příklad je 3palcový hřídel.
Používání pravítka při sestavování robota
Pravítko VEX Metal Parts lze také použít jako měřicí nástroj pro měření dílů a vzdáleností. To může být velmi užitečné při navrhování a montáži vlastního robota, který nemá konkrétní pokyny týkající se výběru dílů.
Tip a trik: Soubor .pdf VEX Metal Parts Ruler lze vytisknout na průhlednou plastovou fólii. To umožní překrytí pravítka na robotu a měření lze provádět měřením přes pravítko.
Zde je několik příkladů použití pravítka při sestavování vlastního robota.

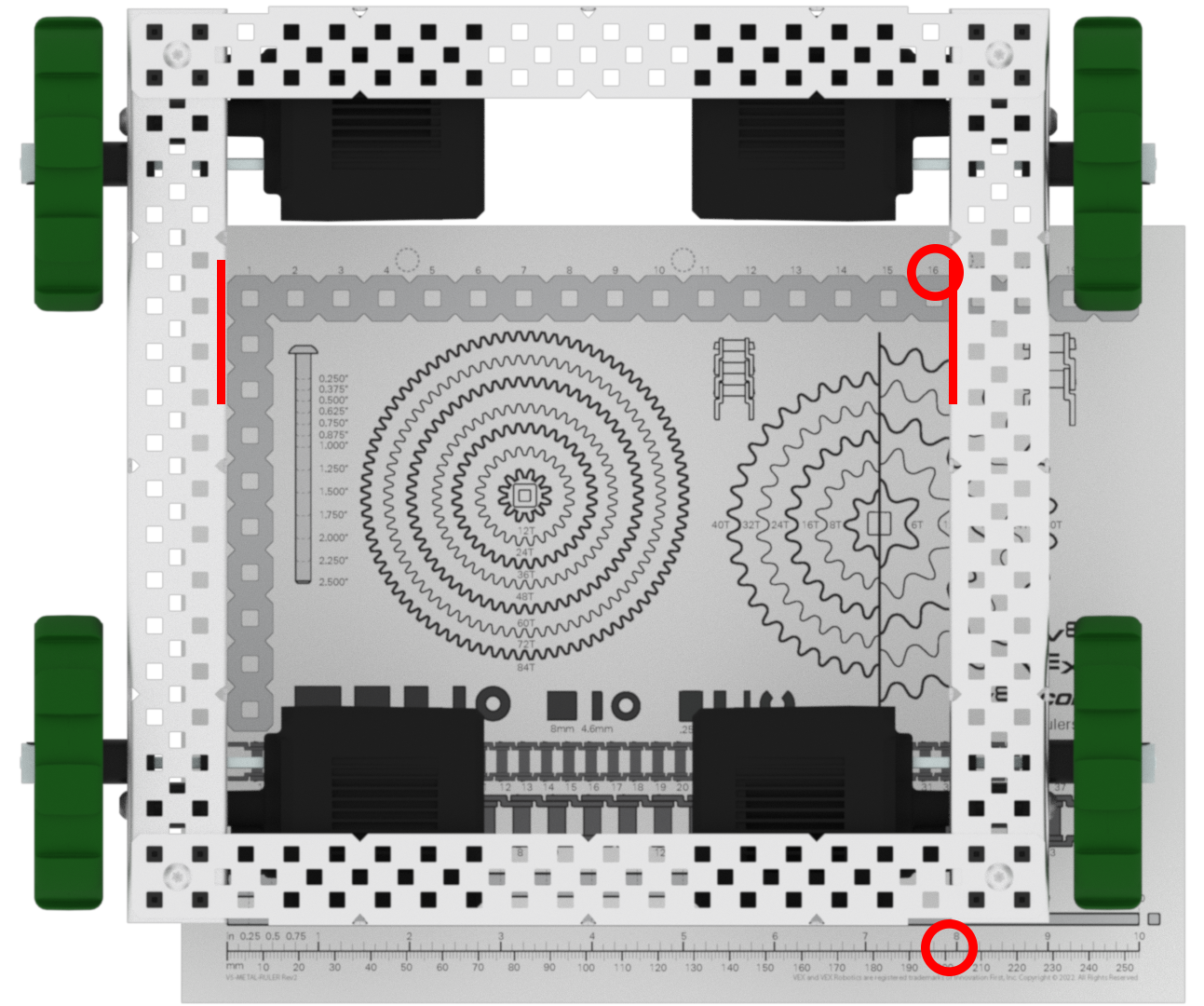

Měření vzdálenosti mezi C-kanály na podvozku robota. Tento příklad ukazuje C-kanály na podvozku robota o rozměrech 16 rozteč nebo 8 palců.

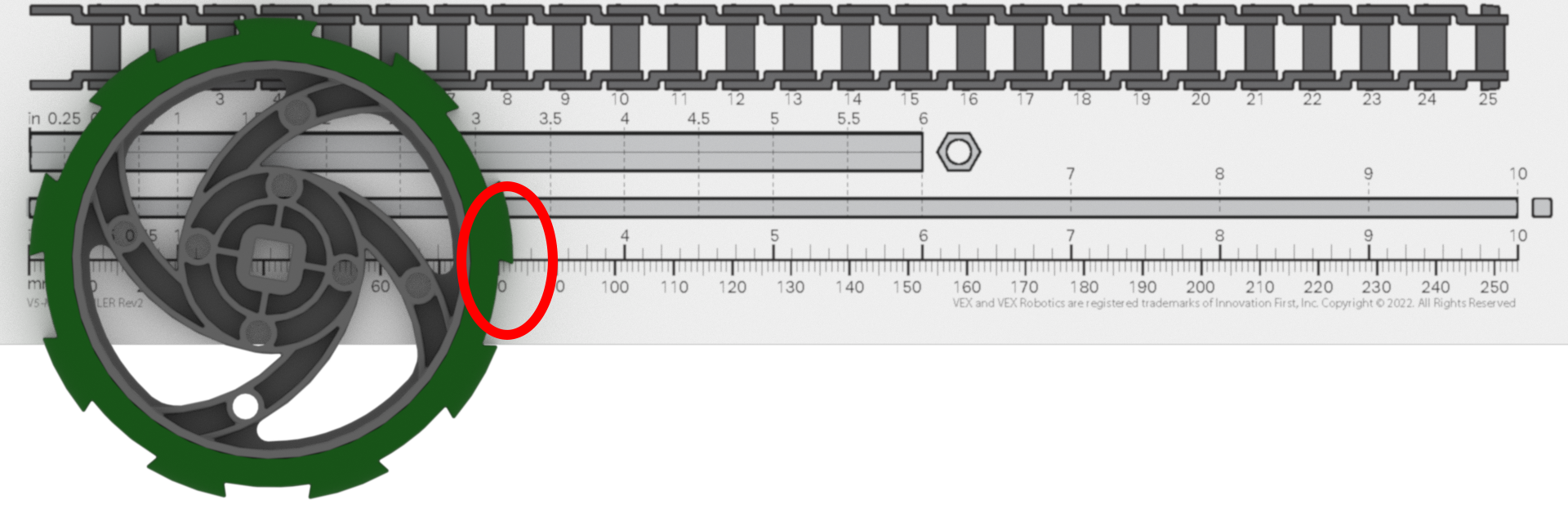

Použití palců/milimetrů k měření průměru kol. Zobrazený příklad je 3,25 palcové trakční kolo (3,25 palce/83 milimetrů).

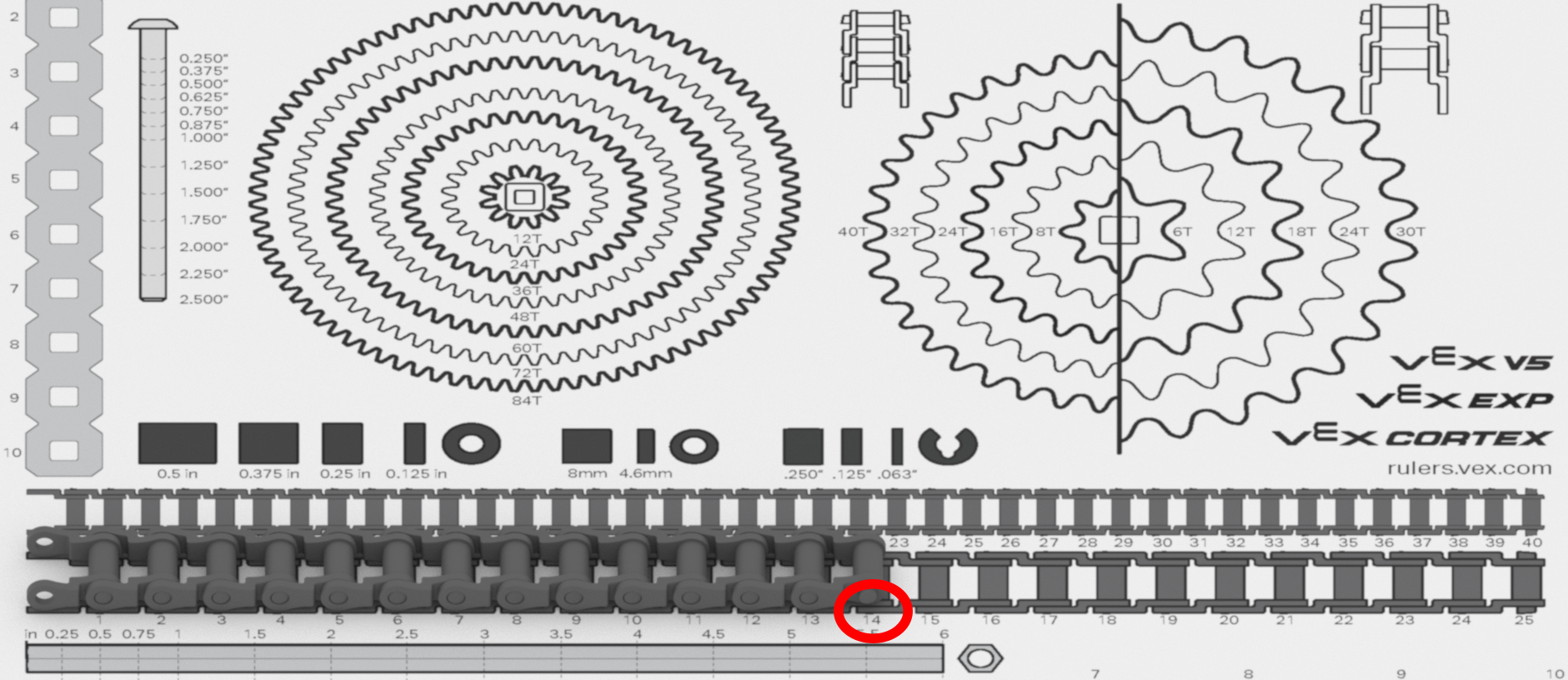

Měření počtu článků řetězu v systému řetěz/řetězové kolo.
Všimněte si, že na pravítku jsou dva různě velké řetězy, je to proto, že jsou zde dvě různě velká ozubená kola.
Horní řetěz na pravítku je pro 6P řetězová kola a spodní řetěz je pro vysoce pevná řetězová kola.
- 6P řetězová kola - řetěz je 6,35 mm / 0,25"
- Vysokopevnostní řetězová kola - Řetěz je 9,79 mm / 0,385 "
