VEX GO je snadno sestavitelný systém, který umožňuje studentům ve třetí až páté třídě stavět mnoho vzdělávacích projektů. Jeho flexibilita a funkce najde uplatnění i ve vyšších ročnících.

Student se zapojuje do dílků VEX GO v prostředí třídy.

Tento článek vás seznámí s díly, které vám umožní spojit další díly VEX GO dohromady.

Piny

Kolíky jsou malé plastové díly, které se používají k budování projektů VEX GO. Existují čtyři různé typy špendlíků: červené špendlíky, zelené špendlíky, růžové špendlíky a šedé špendlíky.

Červené špendlíky

Schéma dílu Red Pin se šipkami ukazujícími a označujícími přírubu a kolíky.

Červené kolíky jsou nejběžněji používaným konektorem pro systém VEX GO. Tyto kolíky mají dva kulaté kolíky oddělené přírubou.

Schéma dílu červeného kolíku spojujícího zelený paprsek s bílým talířem propojením jeho kolíčků skrz kulaté otvory dílků.

Červené kolíky umožňují spojení libovolných dvou částí s kulatými otvory, jako je zelený paprsek k bílé desce.

Zelené špendlíky

Schéma zeleného špendlíku se štítkem, který ukazuje, že jeden z jeho kolíků je dvakrát delší než u červeného špendlíku.

Zelené špendlíky jsou velmi podobné červeným špendlíkům. Jedna strana zeleného špendlíku má však kolík, který je dvakrát delší než červený špendlík.

Schéma tří kusů nosníku připojených k jednomu kusu zeleného kolíku.

Delší kolík umožňuje spojení dvou úrovní plastových dílů na jedné straně zeleného kolíku a jedné tloušťky plastového dílu na druhé. Například jedna strana zeleného kolíku může být vložena do černého velkého paprsku. Na druhou stranu kolíku lze vložit oranžový paprsek. Poté lze na oranžový paprsek vložit růžový paprsek.

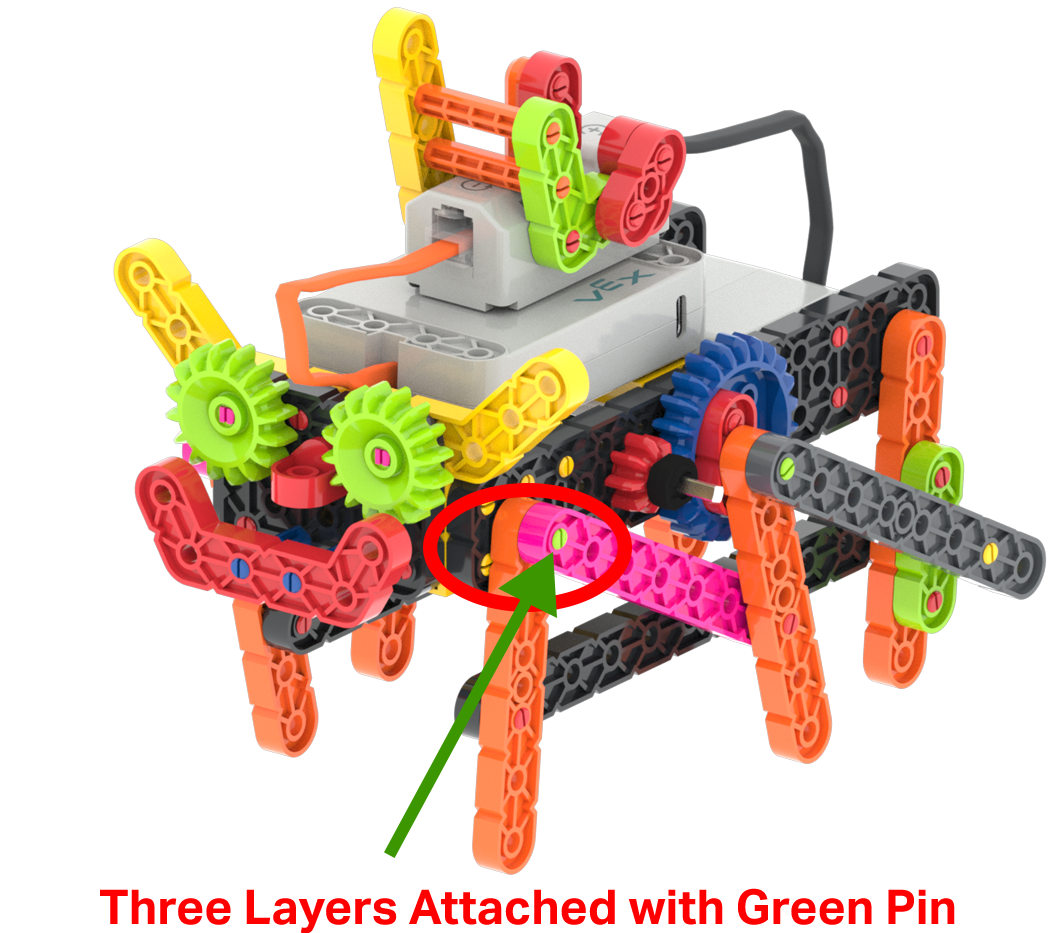

Schéma konstrukce VEX GO Crawler s jedním z jeho kloubů zakroužkovaných a označených jako tři vrstvy kusů připojených pomocí zeleného kolíku.

To umožní spojení všech tří vrstev dílů k sobě.

Růžové špendlíky

Schéma dílu růžového kolíku se štítky demonstrujícími, že má část, která je čtvercovým kolíkem, část, která je kulatým kolíkem, a na konci čepici.

Růžový špendlík má některé speciální vlastnosti. Má víčko, aby neklouzalo kulatým otvorem. Má kulatou část, která umožňuje vložení do kulatého otvoru, a má čtvercový kolík, který umožňuje vložení do čtvercového otvoru.

Schéma růžového špendlíku, který je vložen přes modrý paprsek a do čtvercového otvoru modrého kola, čímž je zajištěn na místě bez omezení jeho otáčení.

Například růžový špendlík lze zasunout skrz modrý paprsek a jeho čepička mu zabrání v průchodu. Kulatá oblast Pink Pin zapadá do otvoru Blue Beam a čtvercový kolík může zapadnout do čtvercového otvoru Blue Gear, což umožňuje, aby se zařízení volně točilo.

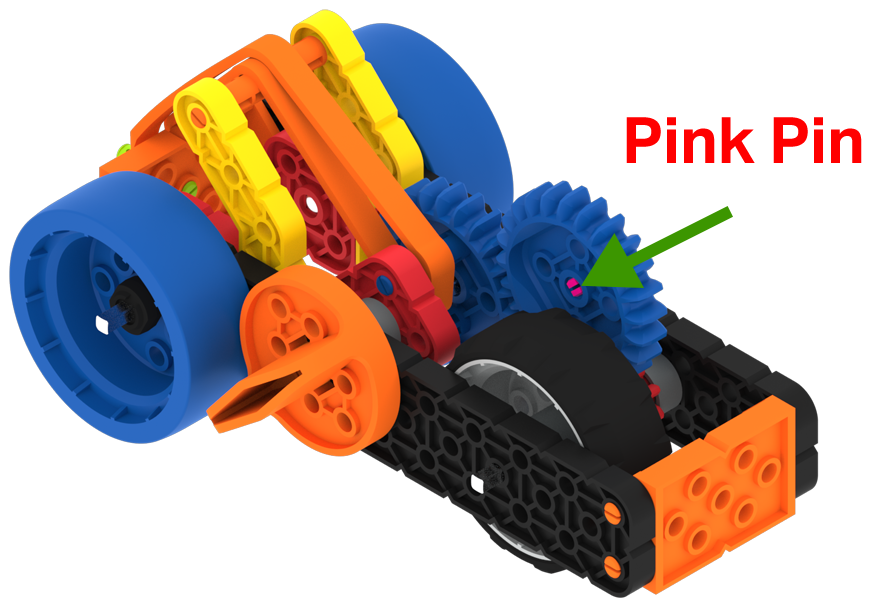

Schéma stavby VEX GO Super Car s růžovým kolíkem zajišťujícím Blue Gear označený šipkou.

V projektu Supercar umožňuje růžový kolík Blue Gear volně se otáčet a zajišťovat přenos síly z gumičky na šedé kolo.

Šedé špendlíky

Schéma dílu šedého kolíku s popisky znázorňujícími, že má část, která je čtvercovým kolíkem, část, která je kulatým kolíkem, a poté přírubu před další částí čtvercového kolíku.

Šedý kolík má čtvercový kolík s přírubou, pak kulatou část a čtvercový kolík.

Schéma šedého kolíku, který je vložen přes černý velký paprsek pro připojení červeného ozubeného kola k motoru, přičemž motor stále nechá otáčet červeným ozubeným kolem.

Vlastnosti šedého kolíku umožňují jeho vložení do motoru nebo knoflíku, který přinutí kolík se otočit. Šedý kolík může procházet kulatým otvorem v dílu a poté do čtvercového otvoru jiného dílu.

Například čtvercový kolík Gray Pin s přírubou lze zasunout do motoru a poté pomocí černého velkého paprsku. Na druhé straně černého velkého paprsku lze na čtvercový kolík šedého kolíku vložit červené ozubené kolo. To umožní motoru roztočit Red Gear.

Odstupy

Schéma žlutého distančního dílu se štítky znázorňujícími, že má kulatý kolík na obou stranách distanční části, která je tlustá jako jeden plastový díl.

Při stavbě projektů se systémem VEX GO je někdy potřeba více místa mezi díly. Distance jsou konektory, které to umožňují. Distanční sloupky mají kulatý kolík na každém konci a střední část, která poskytuje rozestupy mezi díly.

Schéma všech dílů Standoff v sadě VEX GO.

Existují tři různé velikosti odstupů. Tyto zahrnují:

Yellow Standoff má rozteč jedné tloušťky plastového dílu.
Blue Standoff má rozteč dvou tloušťek plastových dílů.
Orange Standoff má rozteč čtyř tlouštěk plastových dílů.

Schéma sestavy robotického ramene VEX GO s díly Standoff na nástavci očního senzoru zvýrazněnými červeným kruhem.

Vzdálenost mezi částmi může být pro váš projekt velmi důležitá. Můžete například použít dva žluté odstupy mezi žlutým úhlovým paprskem a žlutým konektorem. To vám umožní připojit oční senzor tak, aby byl vycentrován uprostřed vašeho projektu robotického ramene.

Konektory

Diagram znázorňující použití konektorů pro spojování kusů paralelně nebo pod úhlem 90 stupňů.

Konektory jsou velmi užitečné součásti. Umožňují vám spojit dvě části dohromady. Tato spojení mohou být vzájemně spojena pod úhlem 90 stupňů nebo vzájemně paralelně.

Schéma žlutého konektoru se štítky znázorňujícími, že má dva kulaté kolíky posunuté o 90 stupňů od 5 kulatých otvorů.

Konektory mají kulaté otvory a kolíky.

90stupňové konektory

Schéma všech dílů konektoru v sadě VEX GO.

90stupňové konektory se dodávají ve třech velikostech. Tyto zahrnují:

Červené konektory mají jeden kolík a jeden otvor. To umožňuje, aby se tyto konektory mohly otáčet.
Žluté konektory mají pět otvorů a dva kolíky.
Modré konektory mají šest otvorů a dva kolíky. Modré konektory jsou o jeden otvor delší než žluté konektory.

Schéma žlutých konektorů používaných k připojení sestavy VEX GO pod úhlem 90 stupňů ke čtverci polí pole.

Spojení dílů dohromady pod úhlem 90 stupňů je pro systém VEX GO velmi důležitá vlastnost. Například dva žluté konektory lze použít k připojení šedého velkého paprsku pod úhlem 90 stupňů k dlaždici a vytvořit tak základnu pro váš projekt robotického ramene.

Paralelní konektory

Schéma obou kusů paralelního konektoru v sadě VEX GO.

Paralelní konektory se dodávají ve dvou velikostech. Tyto zahrnují:

Zelené konektory mají dva kolíky na každé straně a dva otvory mezi kolíky.
Oranžové konektory mají dva kolíky na každé straně a sedm otvorů mezi kolíky.

Schéma konstrukce VEX GO Super Car s oranžovým konektorem, který spojuje dva zvýrazněné černé velké nosníky.

Paralelní konektory mohou být velmi užitečné při stavbě projektů se systémem VEX GO. Například můžete oddělit dva paralelní černé velké nosníky pomocí oranžového konektoru při stavbě vašeho projektu Super Car.

Vytváření spojení mezi díly pomocí systému VEX GO je zábavné a snadné pomocí kolíků, distančních prvků a konektorů. Pomohou vám vytvořit fyzické spojení mezi částmi, abyste uvedli vaši představivost do reality.
