Stavební systém VEX GO je snadný a zábavný způsob, jak umožnit studentům ve 3. až 5. ročníku stavět mnoho vzdělávacích projektů. Jeho flexibilita a funkce najde uplatnění i ve vyšších ročnících.
Tento článek vám představí části, které vám umožní stavět projekty VEX GO.
Trámy
Nosníky jsou plastové díly, které mají šířku jednoho otvoru. Jejich délka se pozná podle barvy a dodávají se v 10 různých délkách.

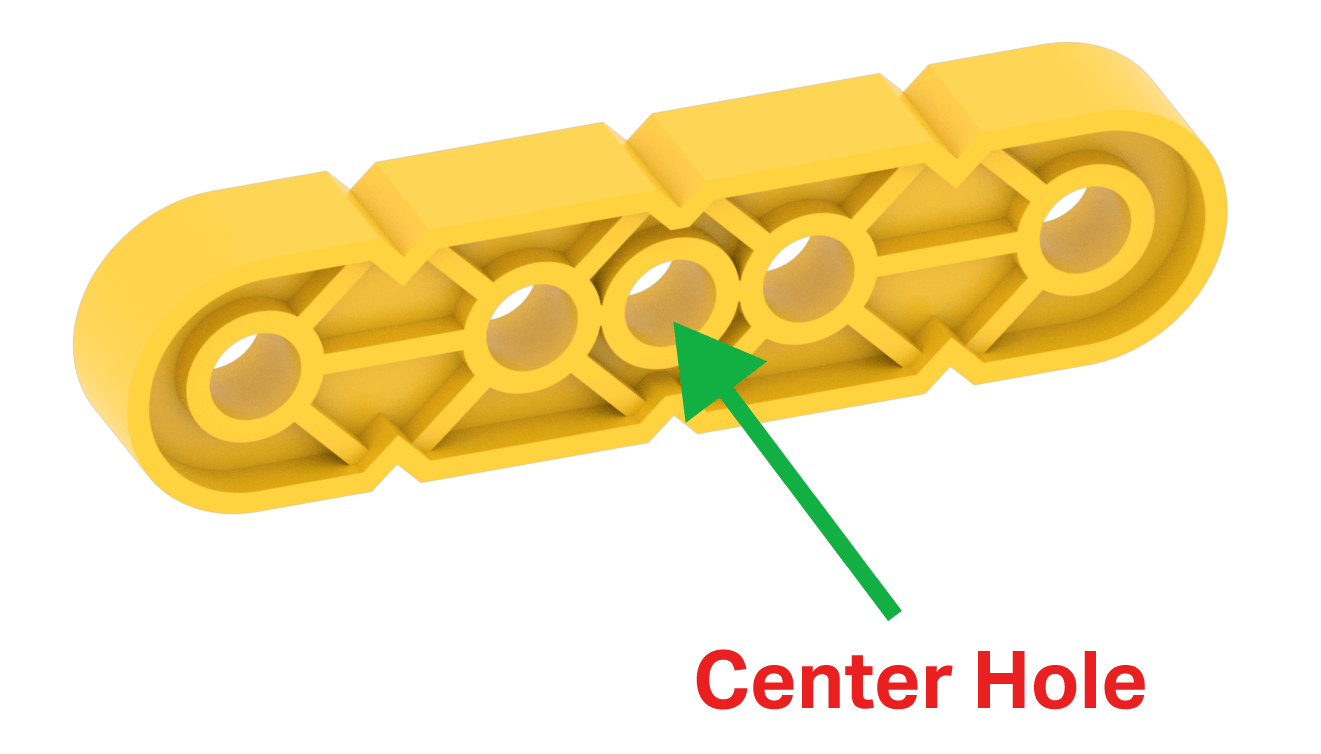

Každý z nosníků má středový otvor, který jim umožňuje mít konektor umístěn přímo v jejich středu. Středové otvory poskytují velkou flexibilitu při stavbě projektu.

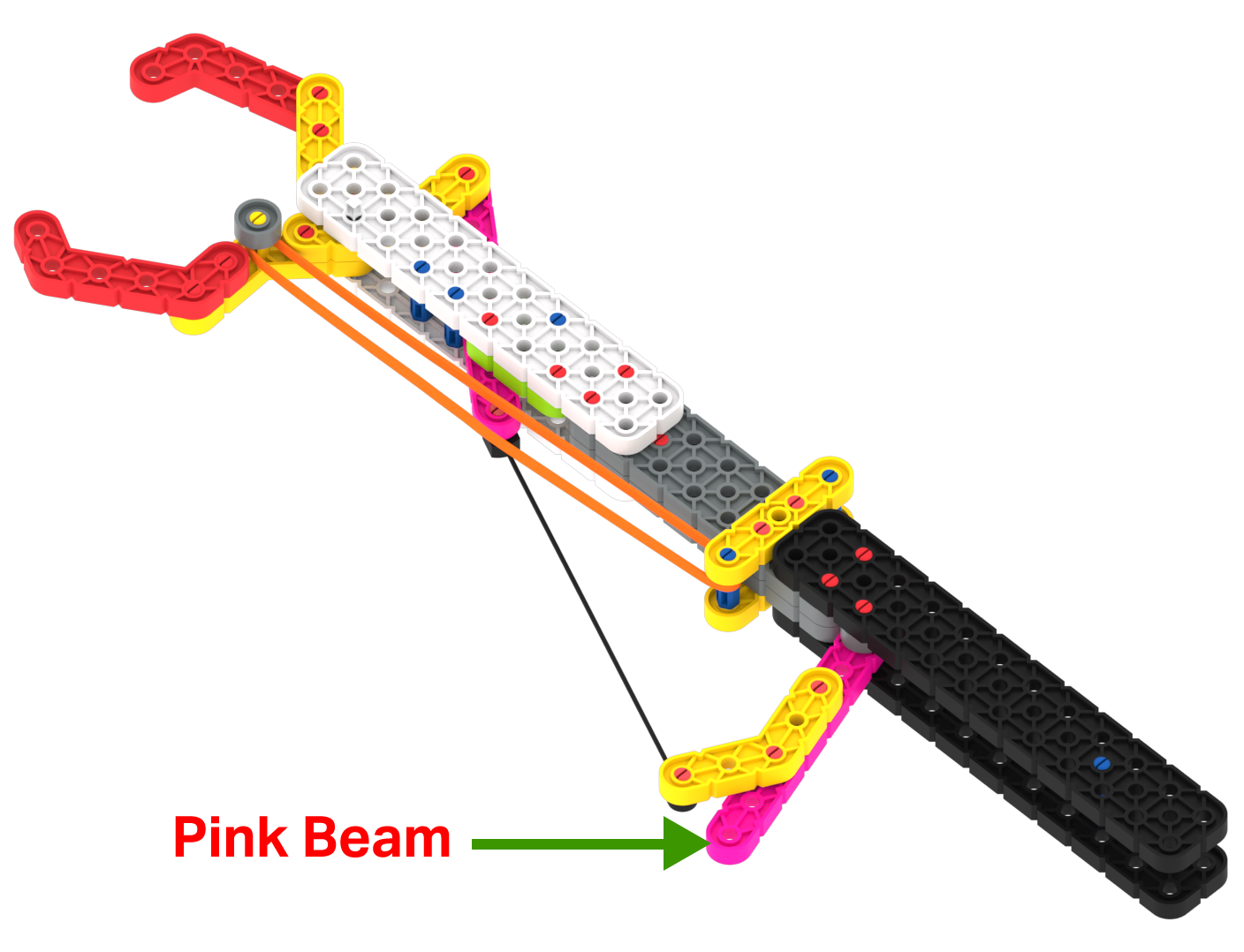

Trámy jsou velmi užitečné stavební díly. Například v projektu Adaptation Claw se používají na řadu věcí. Pink Beam se používá jako tažná rukojeť k uzavření drápu.
Úhlové paprsky

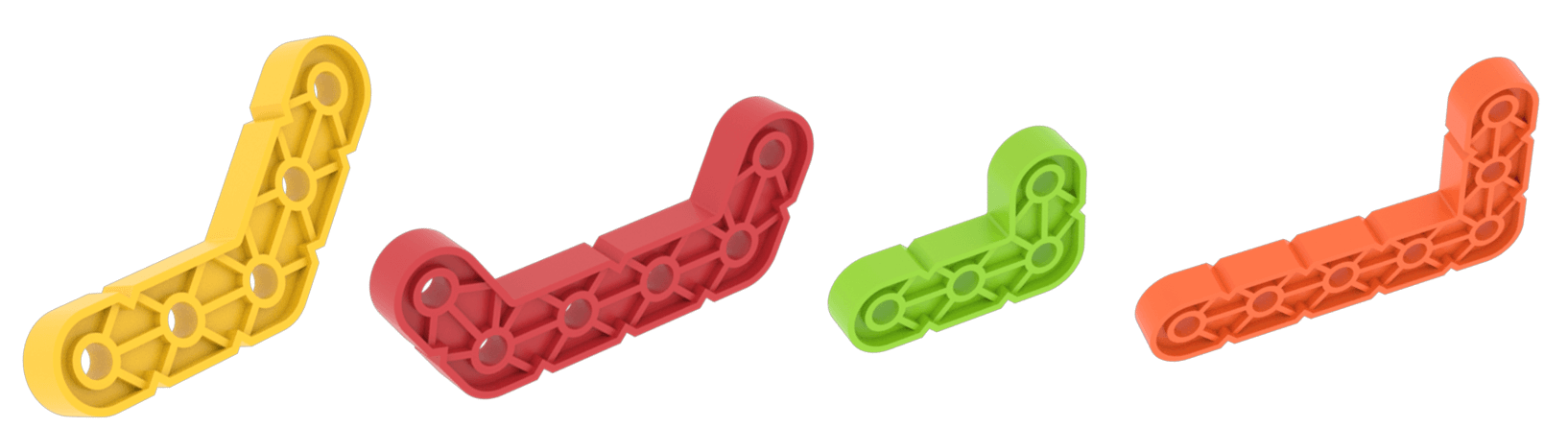

Úhlové nosníky jsou nosníky, které jsou široké jeden otvor a mají úhel. Existují čtyři šikmé paprsky, včetně:
- žlutý úhlový paprsek, který má úhel 45 stupňů
- červený úhlový paprsek, který má na každém konci úhel 60 stupňů
- menší Green Angle Beam, který má úhel 90 stupňů
- větší Orange Angle Beam, který má úhel 90 stupňů

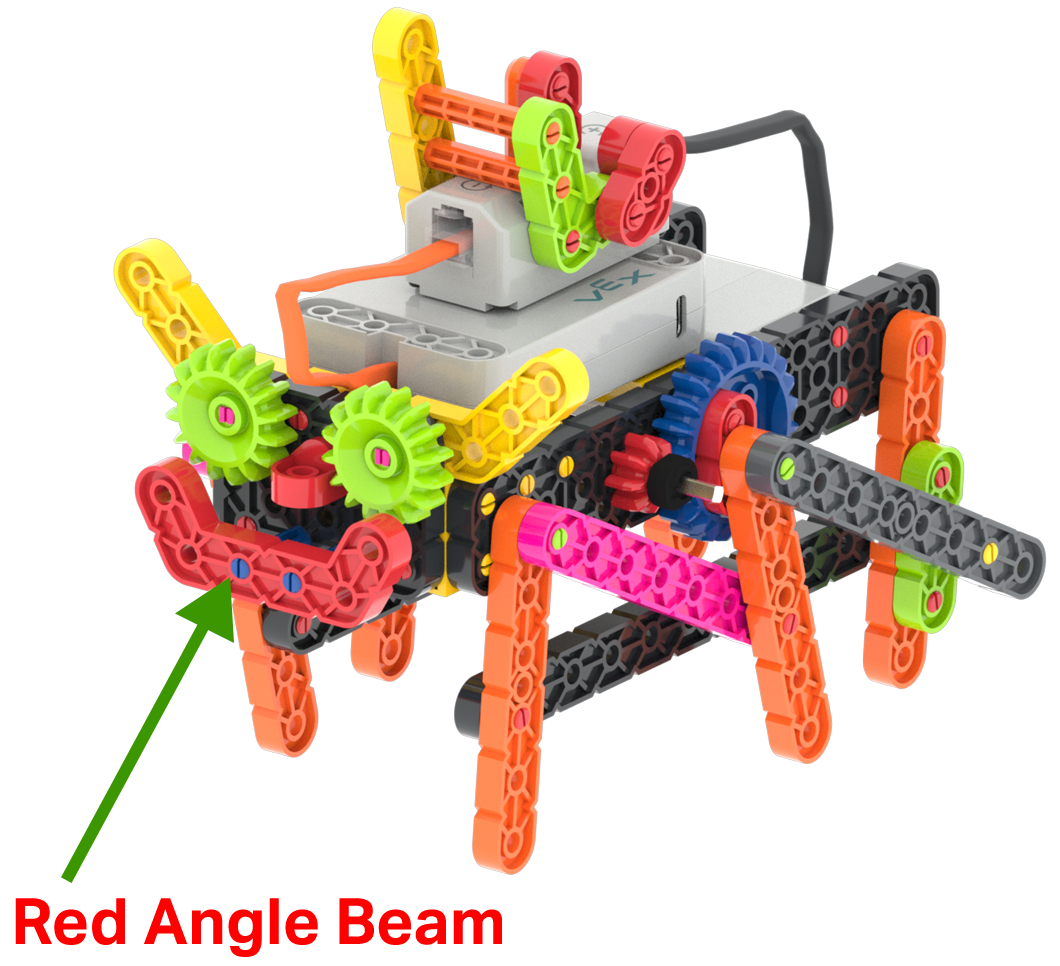

Úhlové nosníky umožňují, aby projekty měly struktury umístěné pod úhlem. To je velmi užitečné, ať už váš projekt potřebuje mít hlavní část umístěnou pod úhlem nebo zajímavý doplněk. Například u projektu Crawler dělá Red Angle Beam robotovi zábavnou tlamu.
Velké paprsky

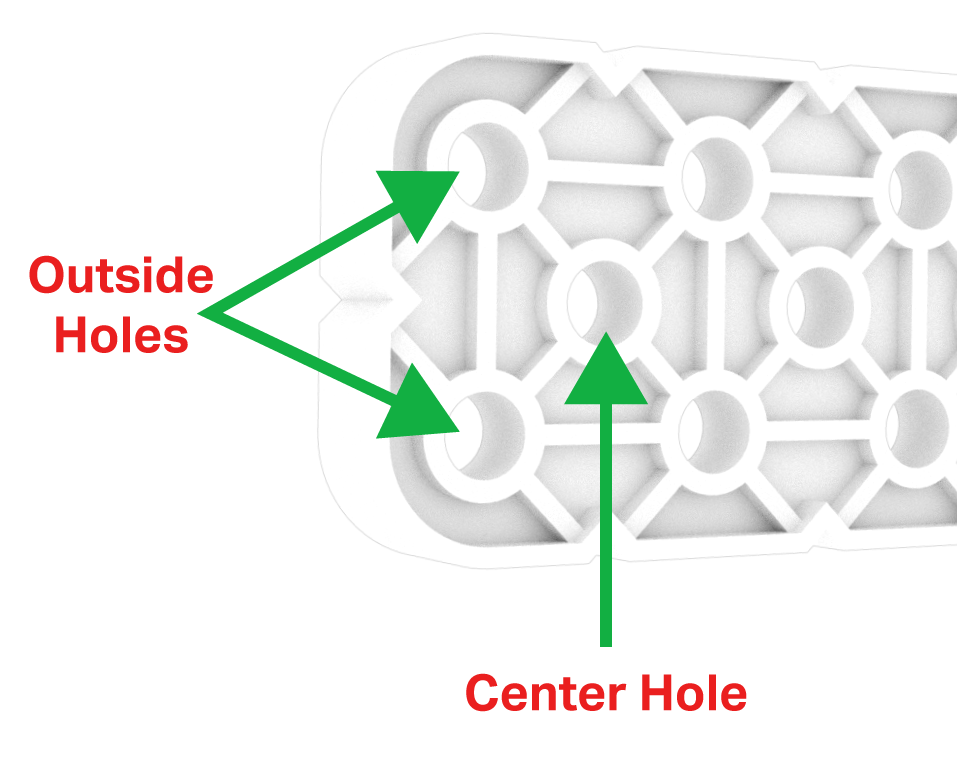

Velké nosníky mají velmi užitečný vzor otvorů. Existují dvě vnější řady otvorů, které jsou vzájemně zarovnány. Středová řada otvorů je umístěna uprostřed mezi každým z vnějších otvorů. Tento vzor umožňuje mnoho různých způsobů, jak lze velké nosníky připevnit k jiným dílům.

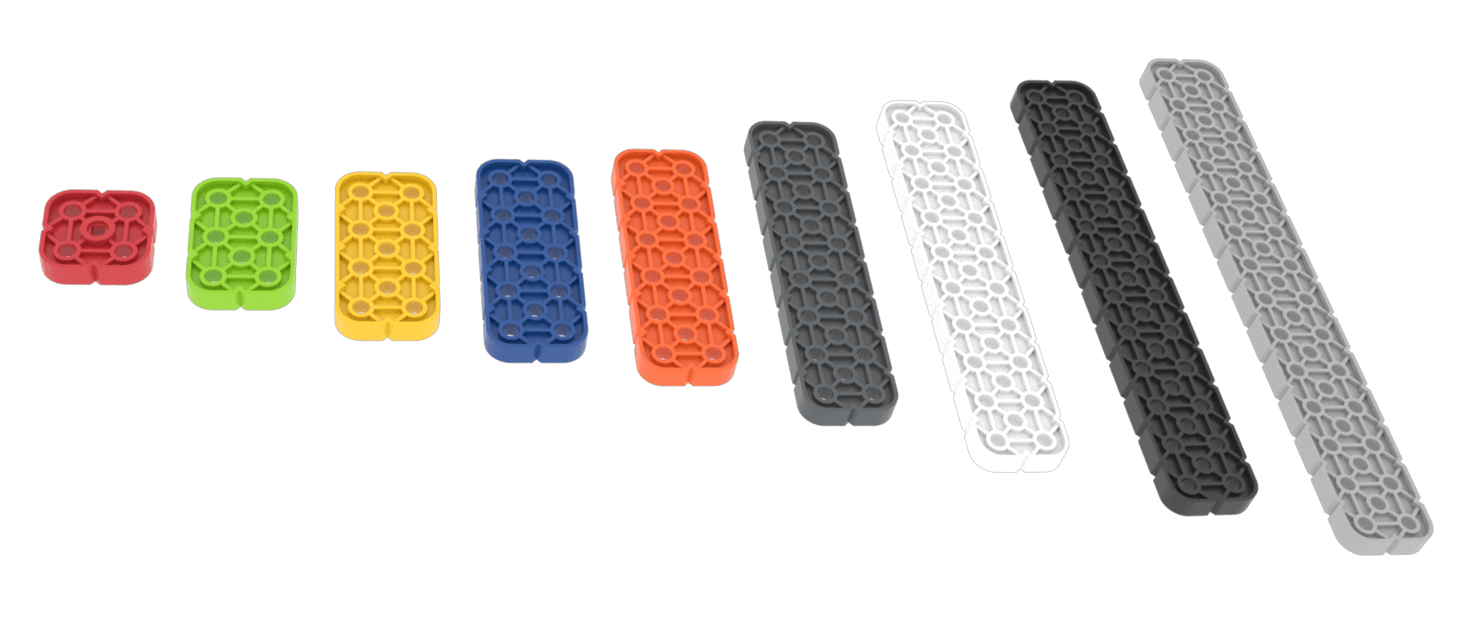

Délky velkých paprsků jsou identifikovány podle barvy a dodávají se v devíti různých délkách.
Rudý čtvercový paprsek

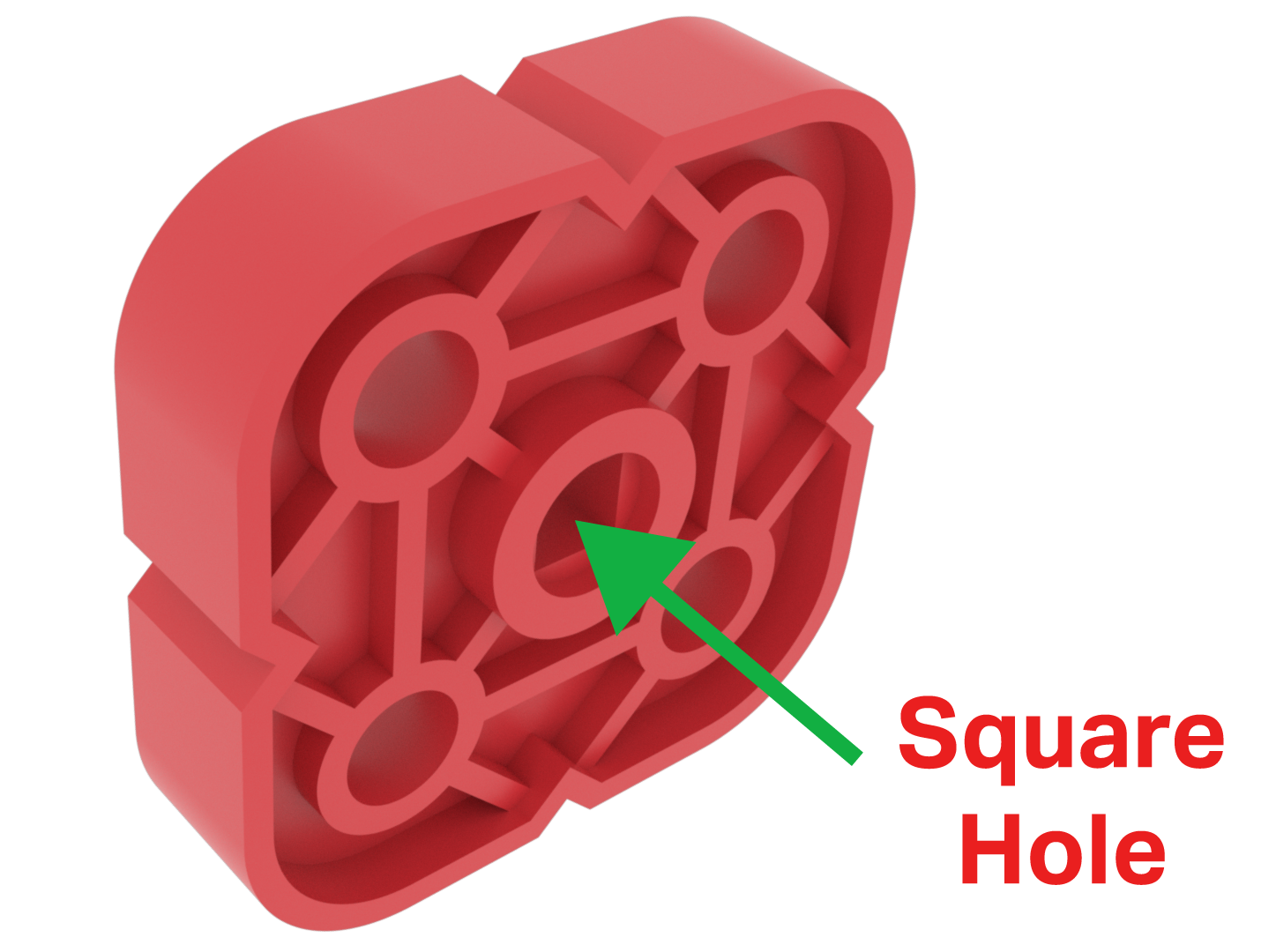

Red Square Beam je speciální velký paprsek. Má dva otvory na šířku a dva na délku, takže je čtvercový. Zvláštností Red Square Beam je jeho středový otvor. Středový otvor je čtvercový.
Čtvercový otvor umožňuje vložení čtyřhranného čepu nebo hřídele do otvoru. Červený čtvercový paprsek se bude nucen otáčet, kdykoli dojde k nucenému otočení čtvercového čepu/hřídele.
Velké nosníky se používají jako hlavní součásti v mnoha projektech. Například dva šedé velké paprsky jsou použity v projektu Hodiny jako rukojeť pro hodiny.
Talíře

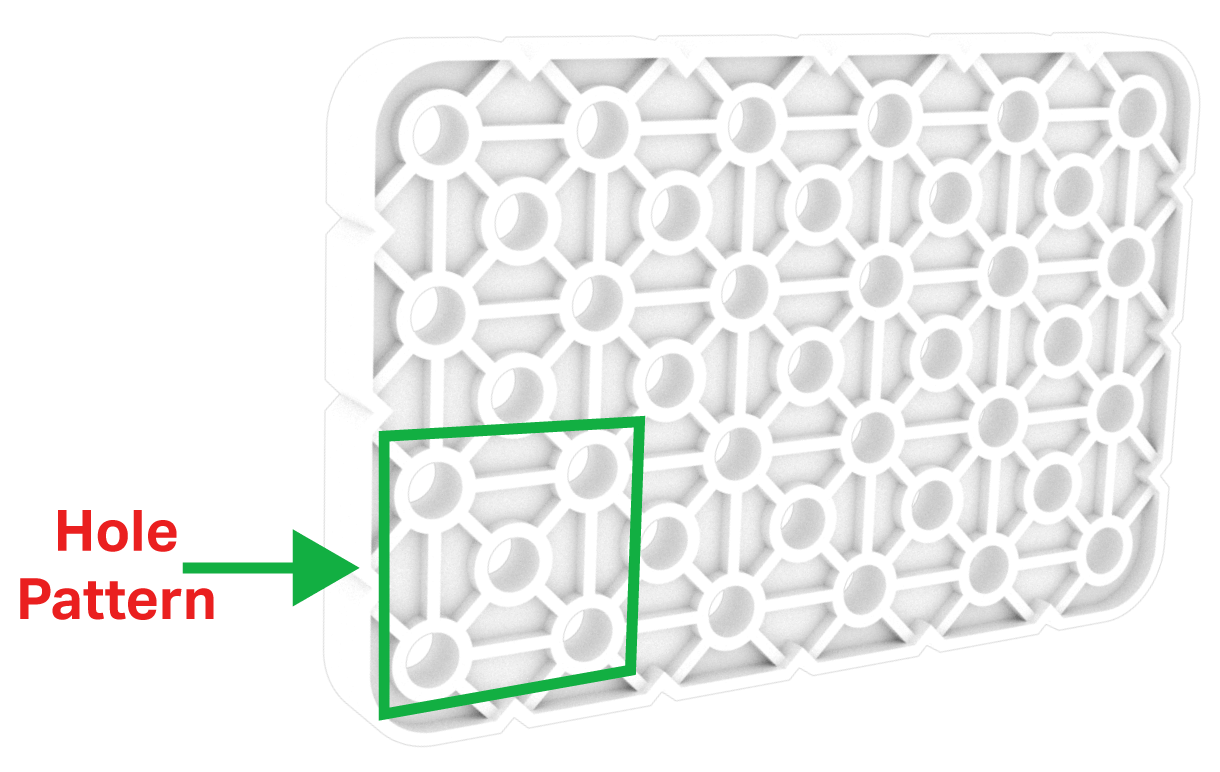

Desky jsou nejširší z plastových dílů a dodávají se v šířkách tříotvorové široké a čtyřotvorové šířky. Desky používají stejný vzor otvorů jako velké nosníky.
Talíře se dodávají v pěti různých délkách. Jejich různé délky jsou označeny barvou.

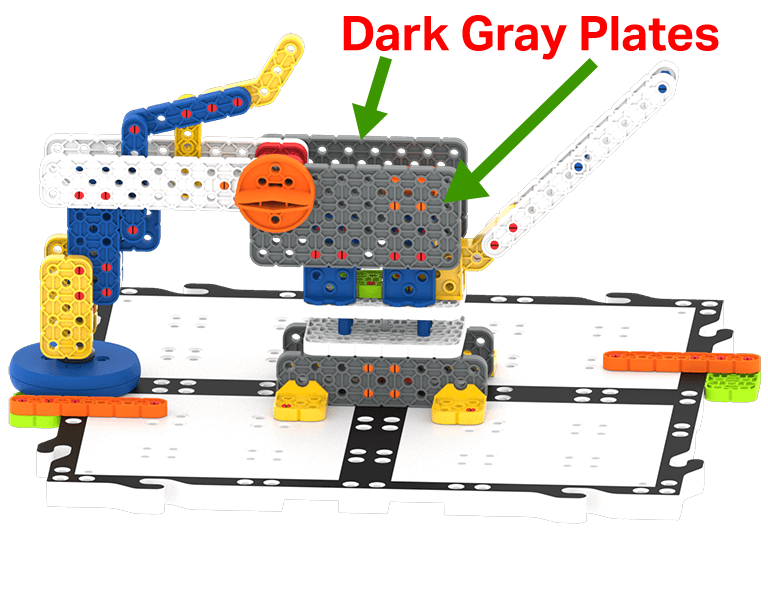

Desky jsou velmi užitečné ve stavebních projektech, protože poskytují mnoho otvorů pro připojení dalších částí. Například v projektu Robot Arm jsou dvě tmavě šedé desky opatřeny mnoha otvory pro připevnění ostatních částí.

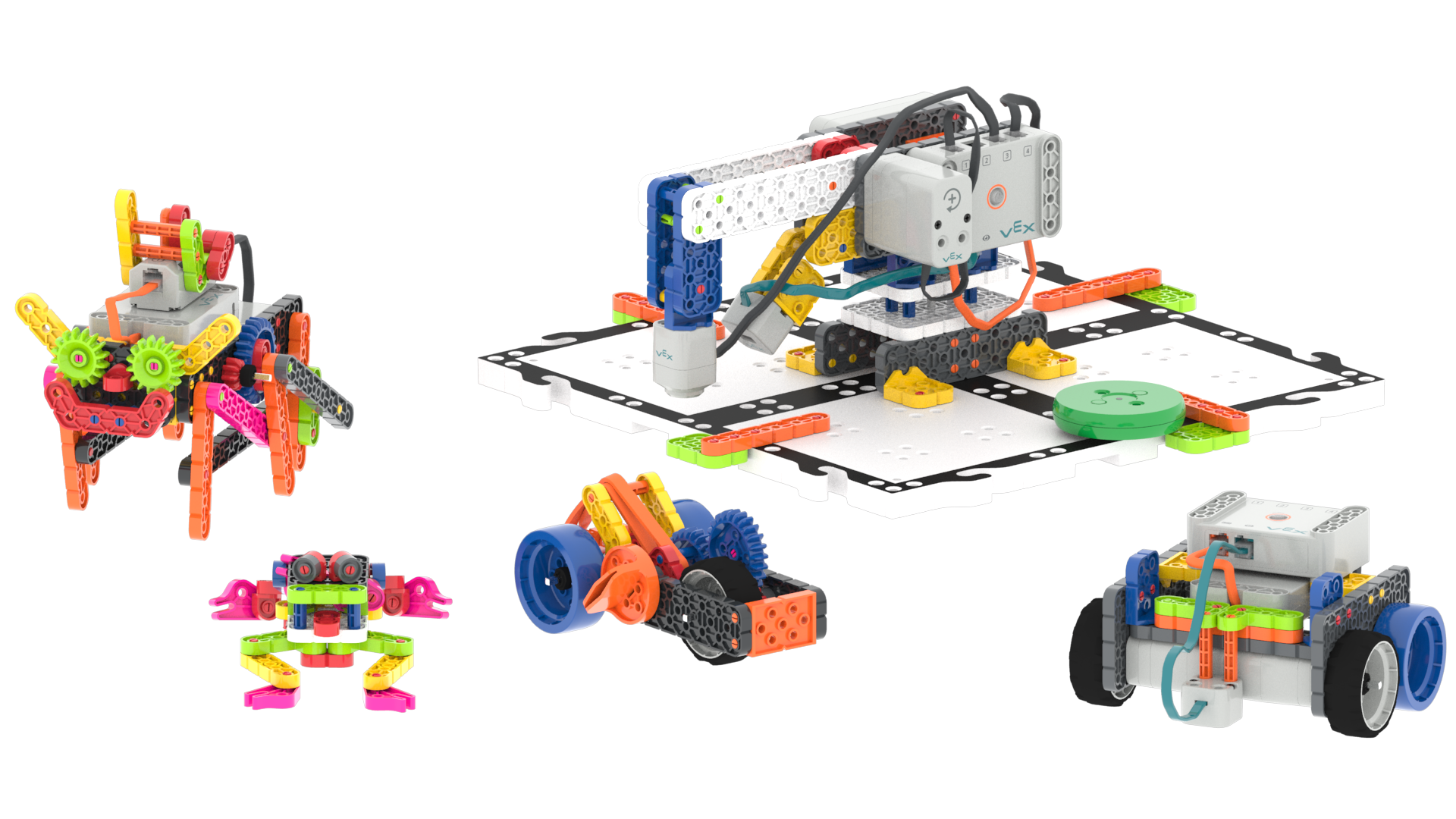

Nosníky, úhlové nosníky, velké nosníky a desky jsou části systému VEX GO, které vám umožní převést váš projekt z představivosti do reality.
