VEX GO je zábavný a vzdělávací systém určený pro použití se studenty ve třetím až pátém ročníku. Jeho flexibilita a funkce mohou být také použity s mnoha vyššími úrovněmi.
Tento článek vám představí některé klíčové myšlenky, které studentům pomohou používat systém VEX GO.
Porozumění
Zde jsou základy stavby, které platí téměř ve všem, co souvisí s VEX, stejně jako v reálném světě.
Orientace
Pokuste se sami, stejně jako požádejte své studenty, najít kousek zobrazený na plakátu a zorientujte jej v ruce stejným způsobem, jako na obrázku. Naučíte-li se to dělat při stavění, zajistíte, že se kusy spojí na správných místech, a také to zlepší vaše prostorové uvažování pro budoucí stavby. Schopnost vizualizovat součást ve „skleněné krabici“ je obrovský koncept ve strojírenství, protože závisí na představě, kterou si ve své mysli vytváříte. Pokyny k sestavení VEX jsou vytvořeny s ohledem na tyto pohledy, takže se vyzvěte a změňte orientaci součásti ve vaší ruce, abyste při vytváření svého robota viděli nejlepší optimální pohled.
Kategorie dílů
VEX Robotics používá tři hlavní kategorie dílů. Počínaje laboratoří STEM se řízené instrukce používají k usnadnění vašeho prostorového uvažování, než se pustíte do volné stavby nebo stavby bez řízených instrukcí, aby vyhovovaly vašim potřebám. Jediné, co si v tuto chvíli musíte zapamatovat, je, že jakákoliv stavba, kterou si dokážete představit, je absolutně možná, protože se jednoduše skládá z určitého pořadí těchto kategorií. Zkuste tuto objednávku v budoucnu přeskupit a nyní stavíte zdarma jako profesionálové!
- Struktura: uslouží k upevnění dílů k sobě a obsahuje celkový tvar stavby
- Pohyb: used, aby se robot pohnul. Zahrnuje hřídele, ozubená kola, řemenice, kola, hřebeny a skluzavky
- Elektronika: tmozek stavby. Zahrnuje senzory, motory a mozek
Dokážete vy a vaši studenti určit, které části patří do jednotlivých kategorií?
Budova
Budova s VEX GO je navržena s ohledem na jednoduchost. Spojovací kusy je třeba chápat jako připojení telefonu k nabíječce. Nemusíte vyvíjet přehnané množství tlaku, ale nemůžete jej jen tak rozmarně opřít o jinou část. Zkuste to sami! Použijte špendlík a připojte jej k libovolnému nosníku. Když se díl zcela zasune, měli byste cítit nebo slyšet zřetelné cvaknutí. Ne zcela spojené kusy mohou v pozdějším bodě vést ke strukturálnímu selhání, čemuž se inženýři snaží vyhnout.
Kruhy vs. čtverce - spojení pro pohyb
Stavební systém VEX GO se skládá z plastových dílů, kovových hřídelí a elektroniky.
Plastové díly mohou mít:
Čtvercové kolíky
Čtvercové díry
Kulaté kolíky
Kulaté otvory
Kovové hřídele jsou čtvercové tyče.
Tyto různé tvary mají pro systém VEX GO velmi specifické funkce.
Čtvercový kolík/hřídel ve čtvercovém otvoru

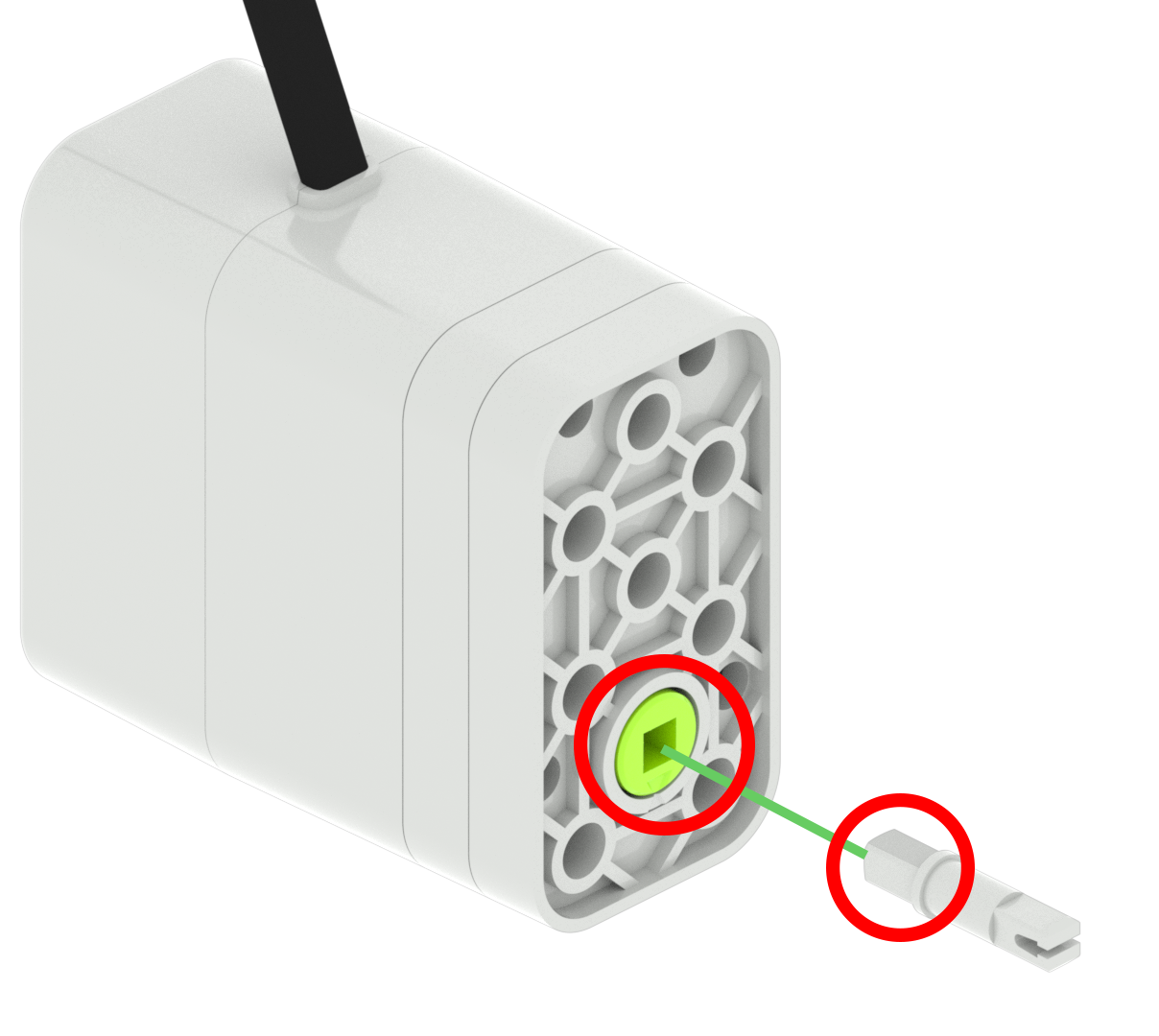

Když je čtvercový kolík/hřídel umístěn do čtvercového otvoru a kolík/hřídel se nuceně otáčí, součást se čtvercovým otvorem se nuceně otáčí. Pokud je například čtvercový kolík umístěn do čtvercového otvoru motoru, může být kolík nucen se otočit.

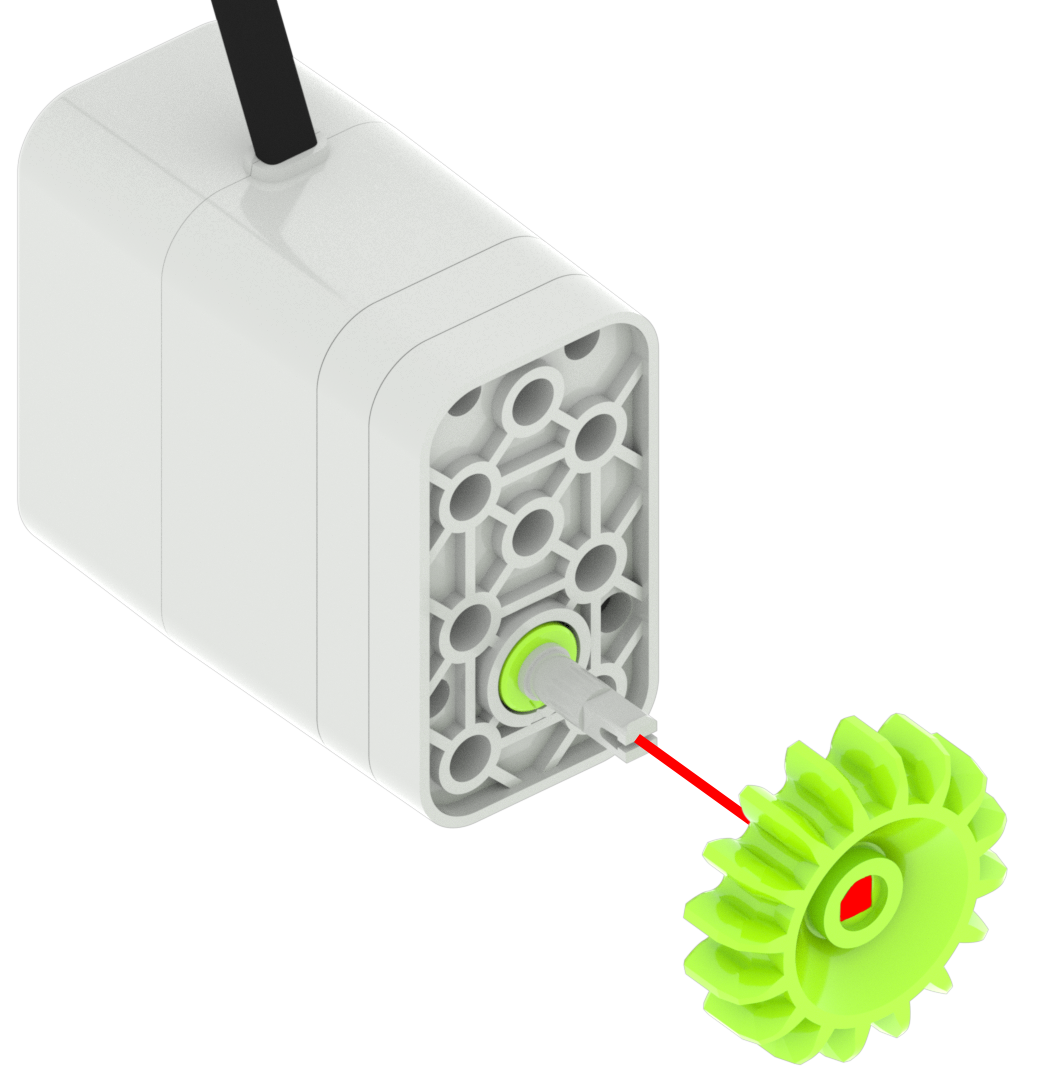

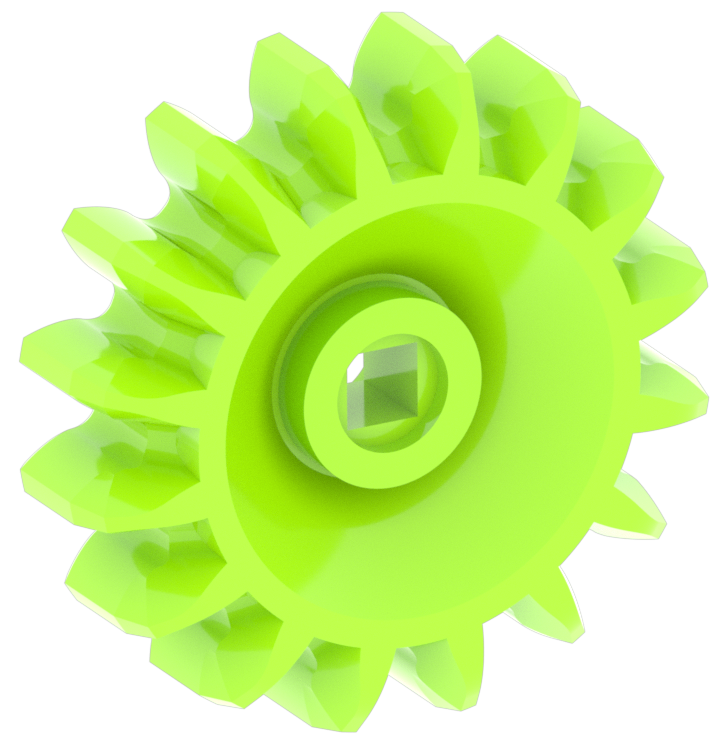

Pokud je čtvercový otvor zeleného ozubeného kola vložen na otáčející se čtvercový šedý kolík, ozubené kolo se bude také nuceně otáčet.
Části se čtvercovými kolíky nebo čtvercovými hřídeli

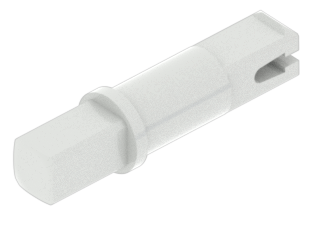

- Šedý špendlík

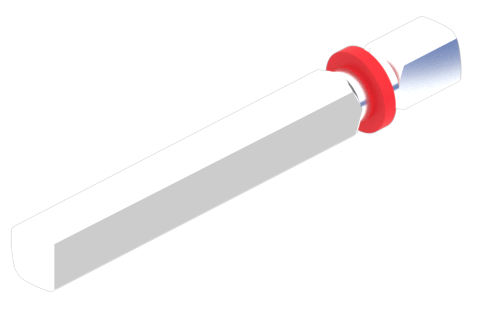

- Červená Hřídel
- Zelená hřídel
- Uzavřená hřídel
- Prostý hřídel
Díly se čtvercovým otvorem
- Motor
- Knoflík
- Šedé kolo
- Red Gear
- Green Gear
- Blue Gear
- Zelená kladka
- Oranžová kladka
- Rudý čtvercový paprsek
- Tenký paprsek
Kulatý kolík v kulatém otvoru

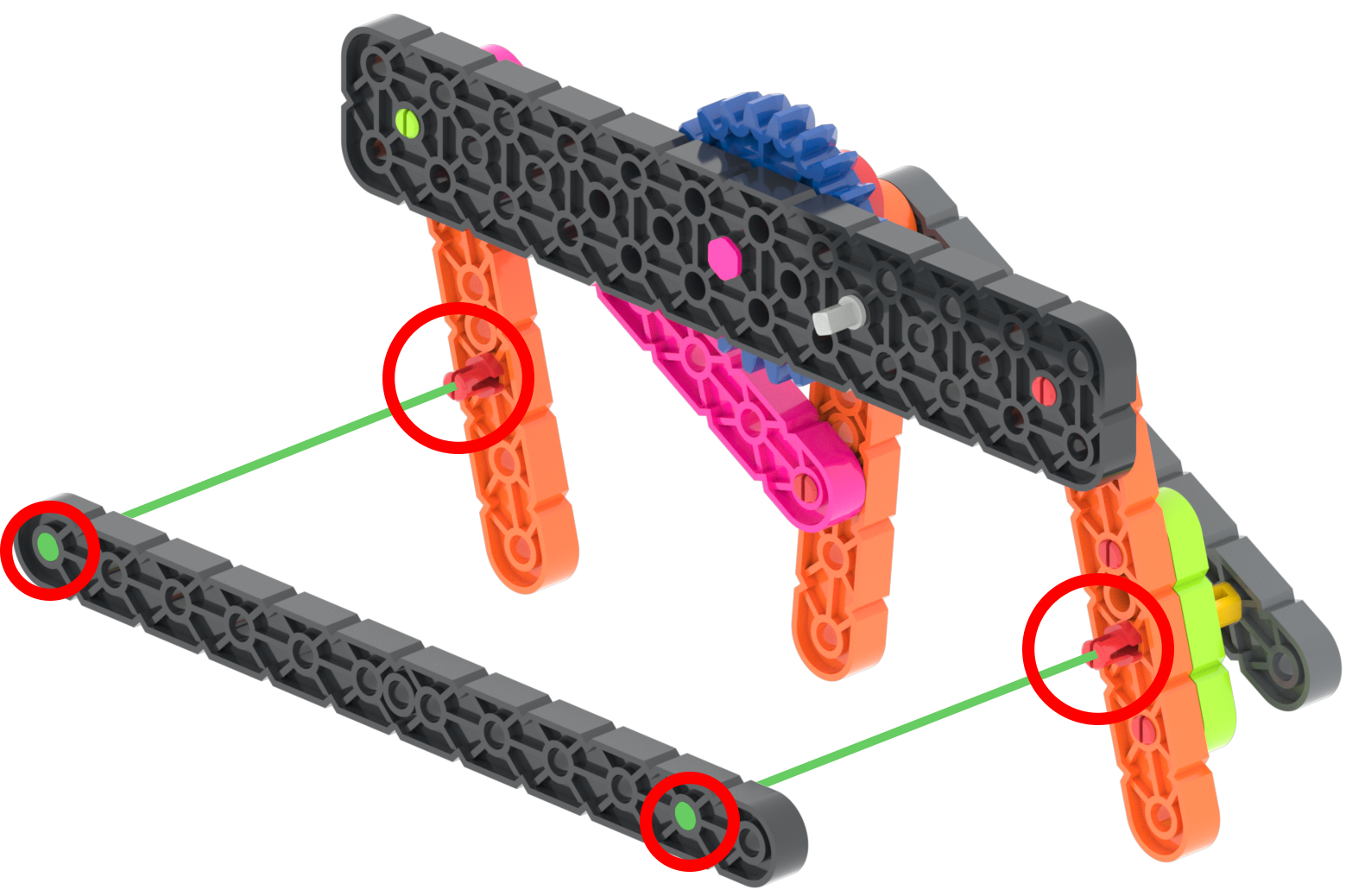

Když je kulatý kolík umístěn do kulatého otvoru dílu, díl se může na kulatém kolíku volně otáčet. Pokud je například kulatý kolík červeného kolíku umístěn do kulatého otvoru černého paprsku, paprsek se může na červeném kolíku volně otáčet.

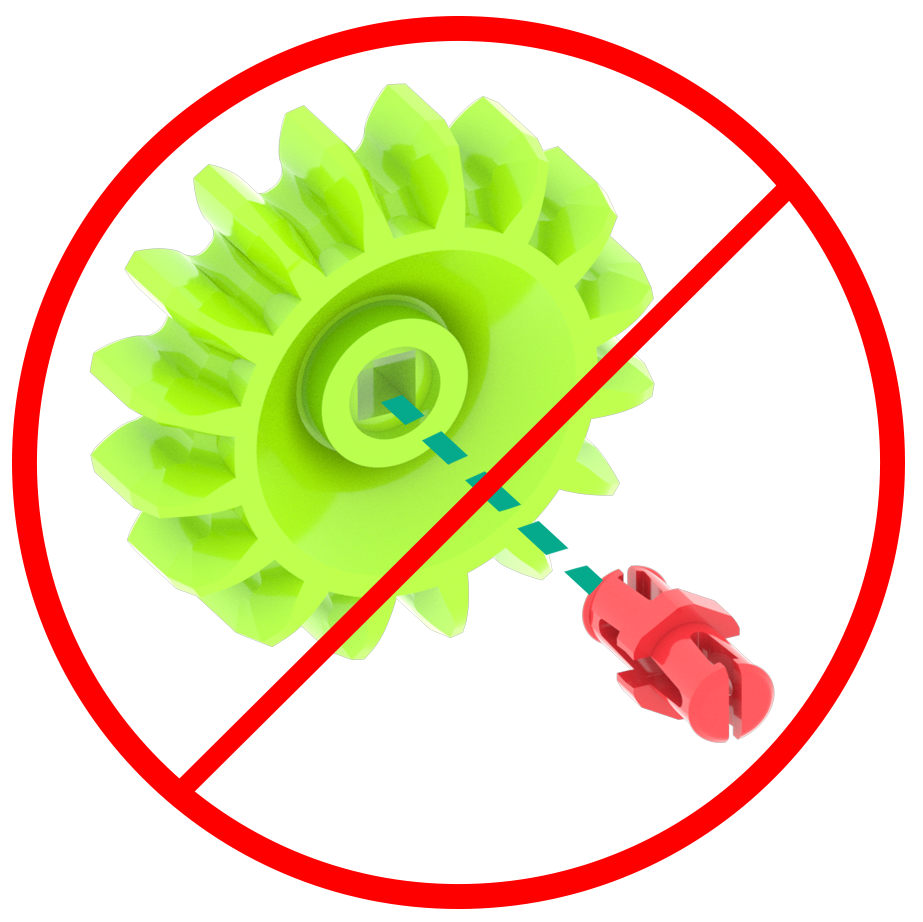

Poznámka: Kulaté kolíky se nevejdou do čtvercových otvorů.
Čtvercový kolík nebo hřídel v kulatém otvoru
Když je čtvercový kolík nebo hřídel umístěn do kulatého otvoru součásti, součást se bude moci volně otáčet kolem čtvercového kolíku nebo hřídele. Pokud je například kulatým otvorem modrého kola vložena obyčejná hřídel, pak se modré kolo může na hřídeli volně otáčet.
Dvě nebo více spojení

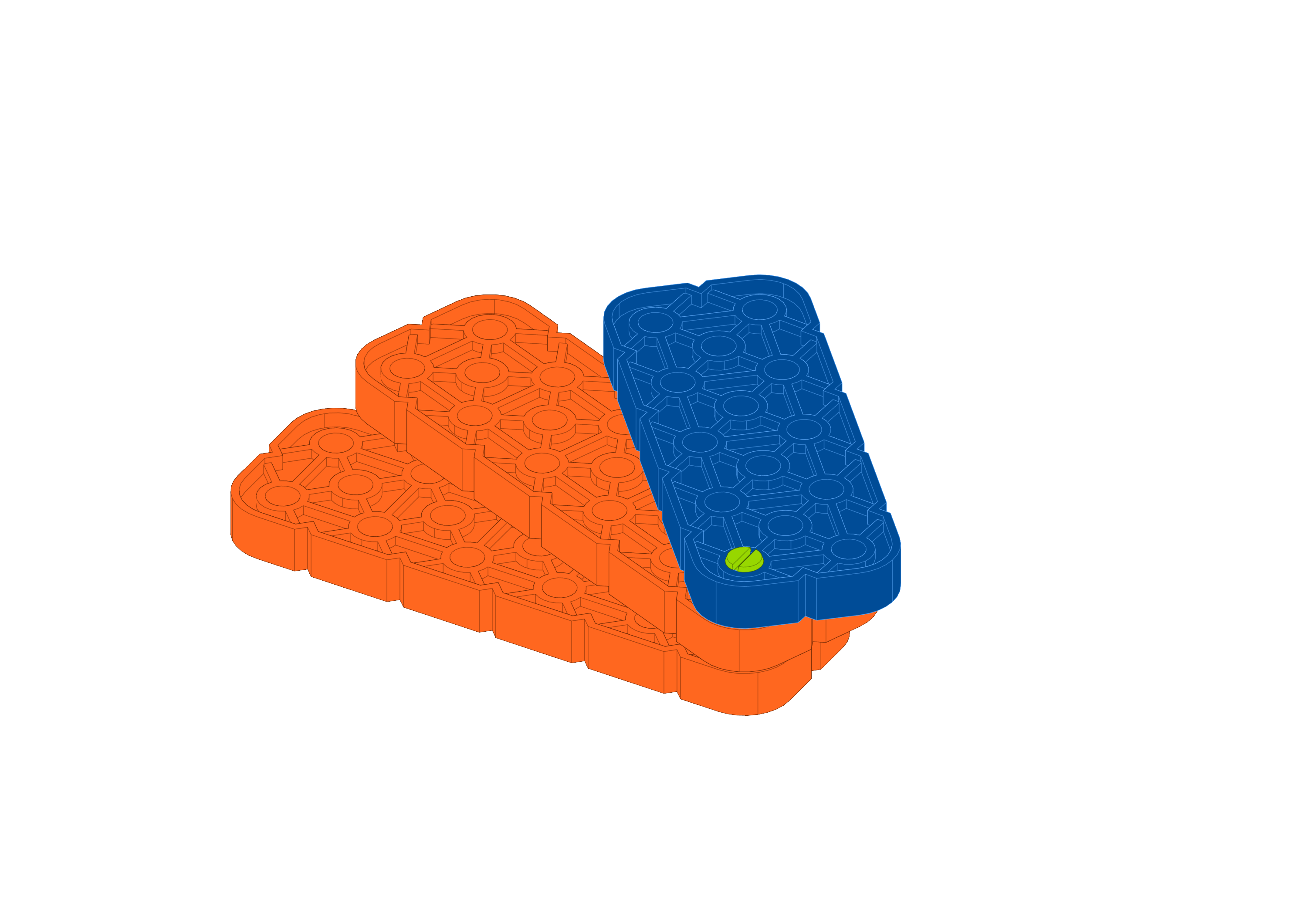

Spojte dva díly dohromady jedním kolíkem a na jeden vyvíjejte sílu. Co se stalo? Jak můžete vidět, paprsek se může volně pohybovat kolem kolíku, který jste připojili, abyste to zastavili, viz další krok.

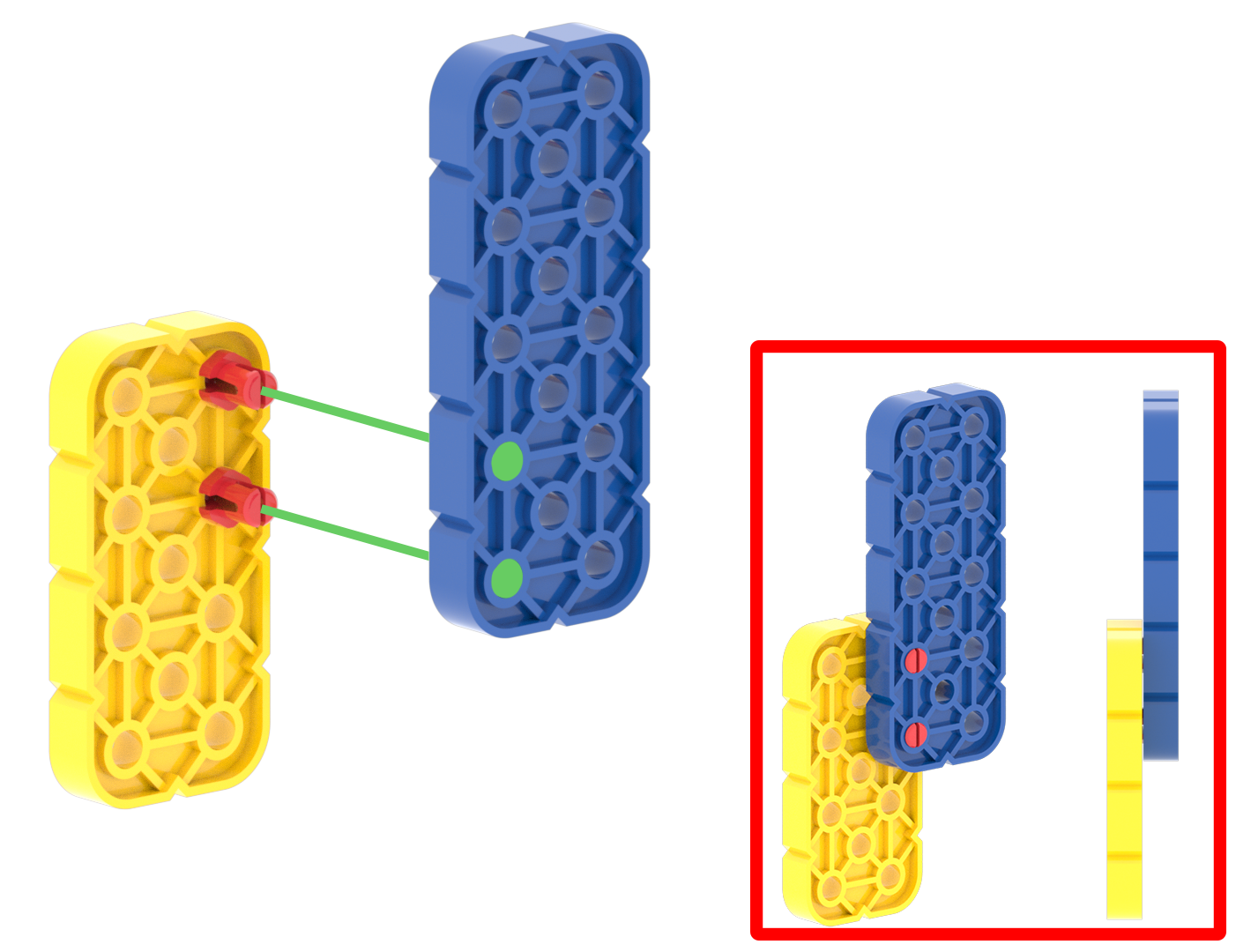

Pokud mají dvě části dva nebo více konektorů, které je spojují, nebudou se točit. Pokud má například žlutý velký paprsek ve svých otvorech dva červené kolíky a modrý velký paprsek je vložen na červené kolíky, pak budou žlutý velký paprsek a modrý velký paprsek pevně spojeny dohromady.
Víčka, příruby a manžety hřídele
Čepy a hřídele sady VEX GO mají speciální vlastnosti, které se nazývají uzávěry nebo příruby.
Čepice

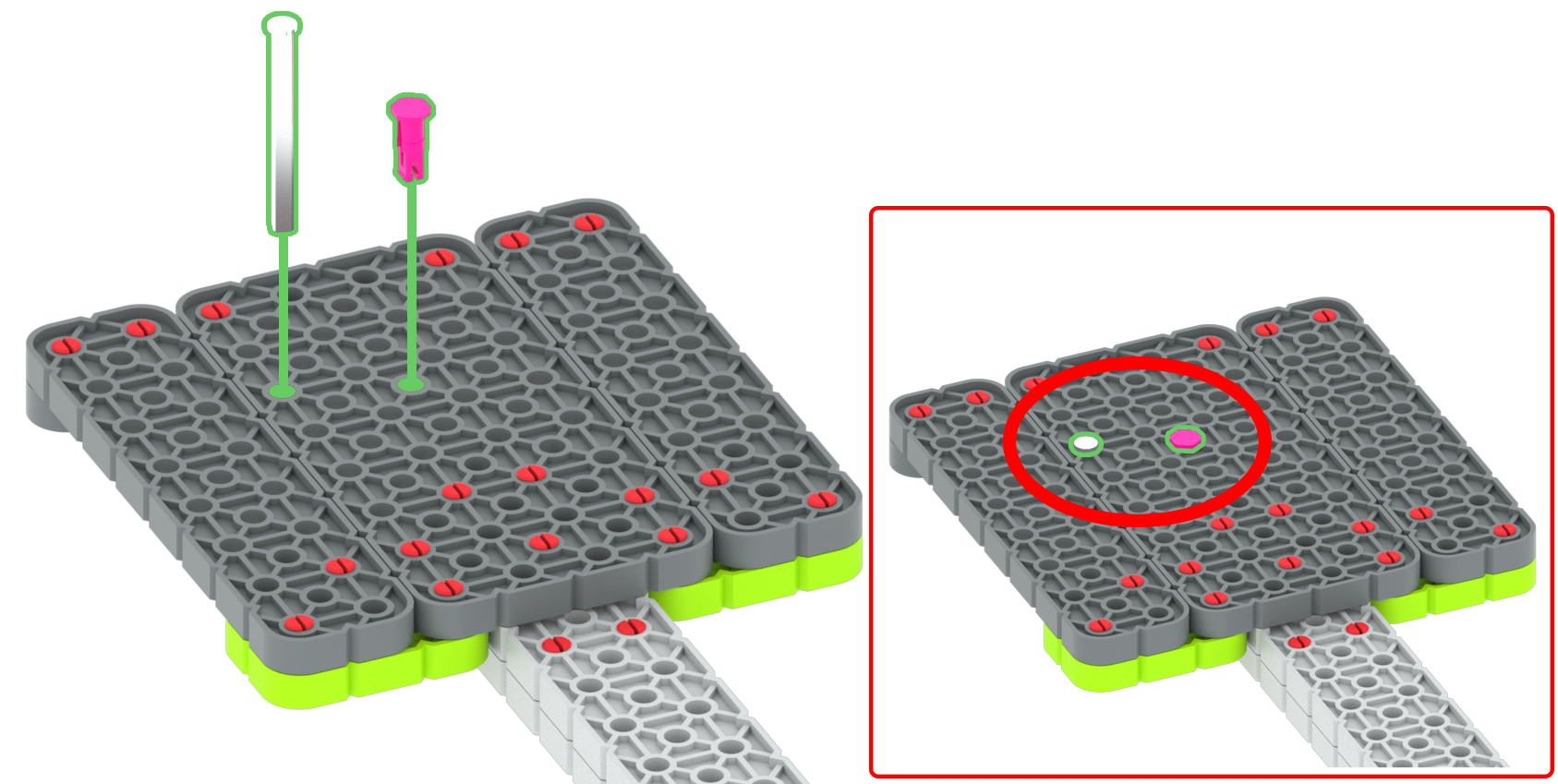

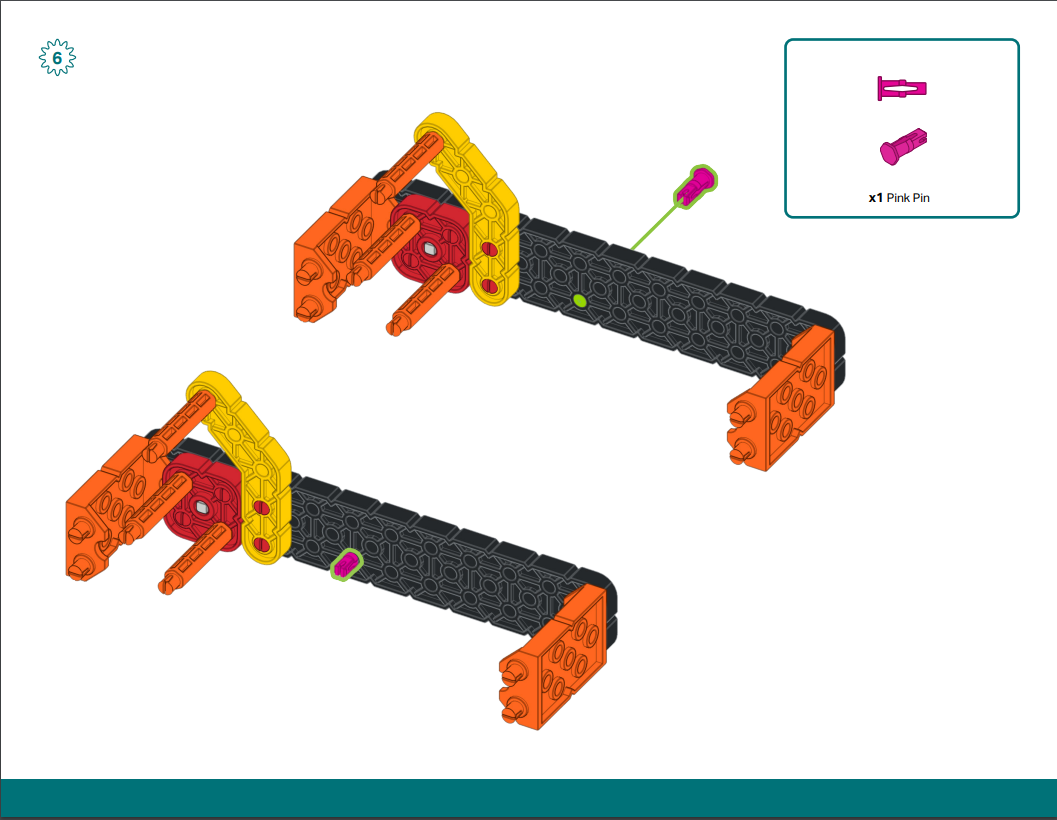

Uzávěry jsou prvky, které se nacházejí na růžových čepech a čepičkách s čepičkou, které zabraňují tomu, aby součásti zcela prošly otvorem součásti, do které jsou vloženy.
Růžový kolík i čepelkový hřídel jsou výhodné, protože nemají přírubu, což umožňuje použití ozubených kol s pevným omezením. Toto použití je využíváno na Code Base.
Příruby

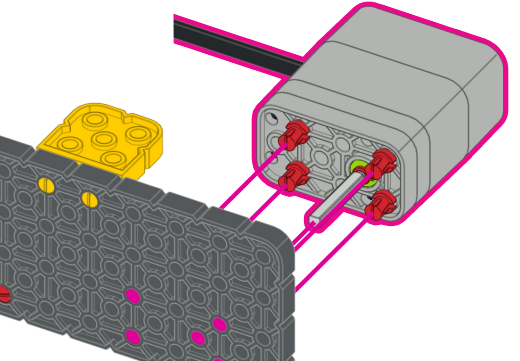

Příruby jsou prvky, které se nacházejí na čepech a hřídelích, které brání jejich zasunutí do otvoru o více než jedné tloušťce dílu.
To se využívá na Code Base a je výhodné, protože příruba zabraňuje prokluzování hřídele skrz nosník a zároveň přijímá energii z motoru.
Nákrčníky hřídele

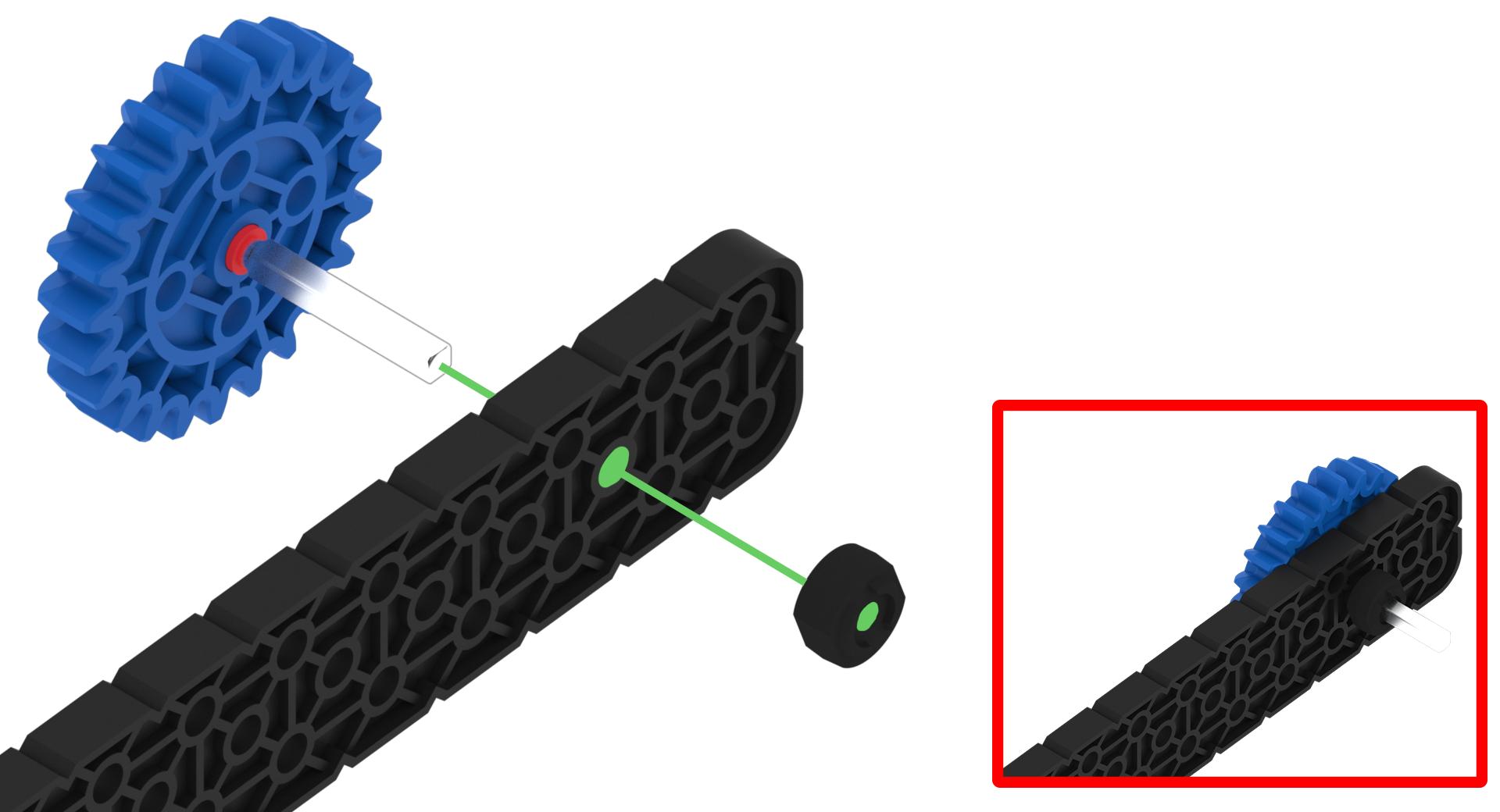

Hřídelové manžety jsou pryžové manžety, které lze nasadit na kovové hřídele.

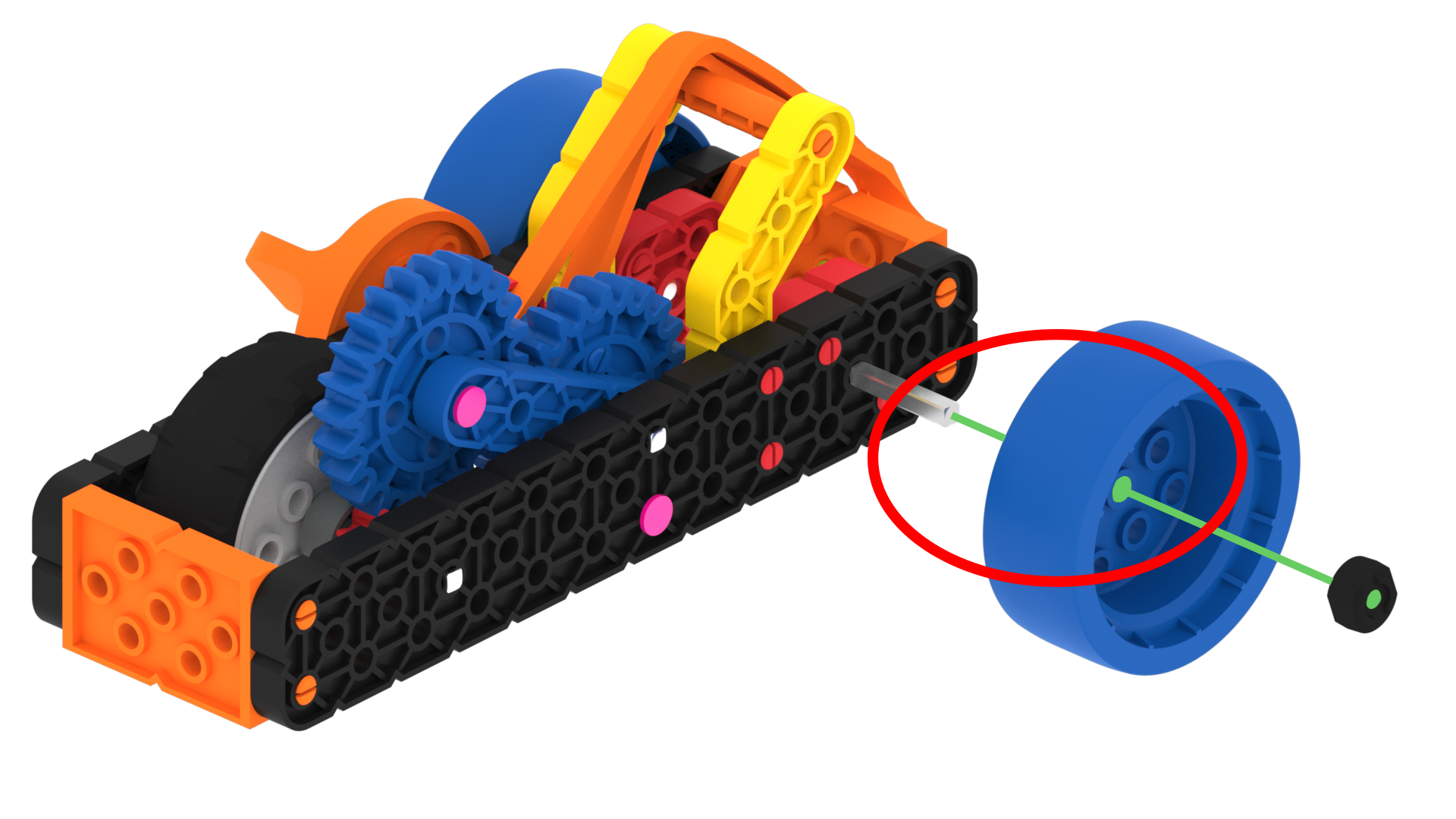

Objímka hřídele může zabránit tomu, aby kovová hřídel proklouzla otvorem jiného dílu. Například límec hřídele může zabránit vyklouznutí červeného hřídele z kulatého otvoru v černém velkém paprsku.

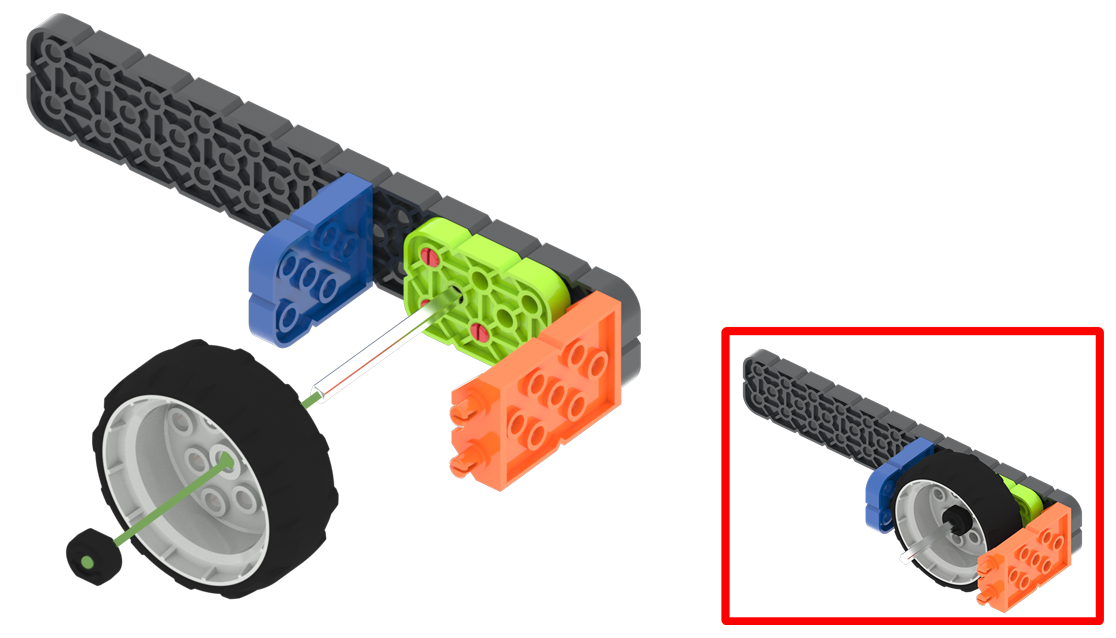

Límec hřídele může zabránit sklouznutí součásti z hřídele. Například límec hřídele může zabránit sklouznutí šedého kola z hřídele.
Barvy a velikosti
Další funkcí, která dělá z VEX GO tak snadný stavební systém, je, že díly mají svou vlastní jedinečnou barvu. Tyto barvy pomáhají sladit díly s kroky v návodu k sestavení.

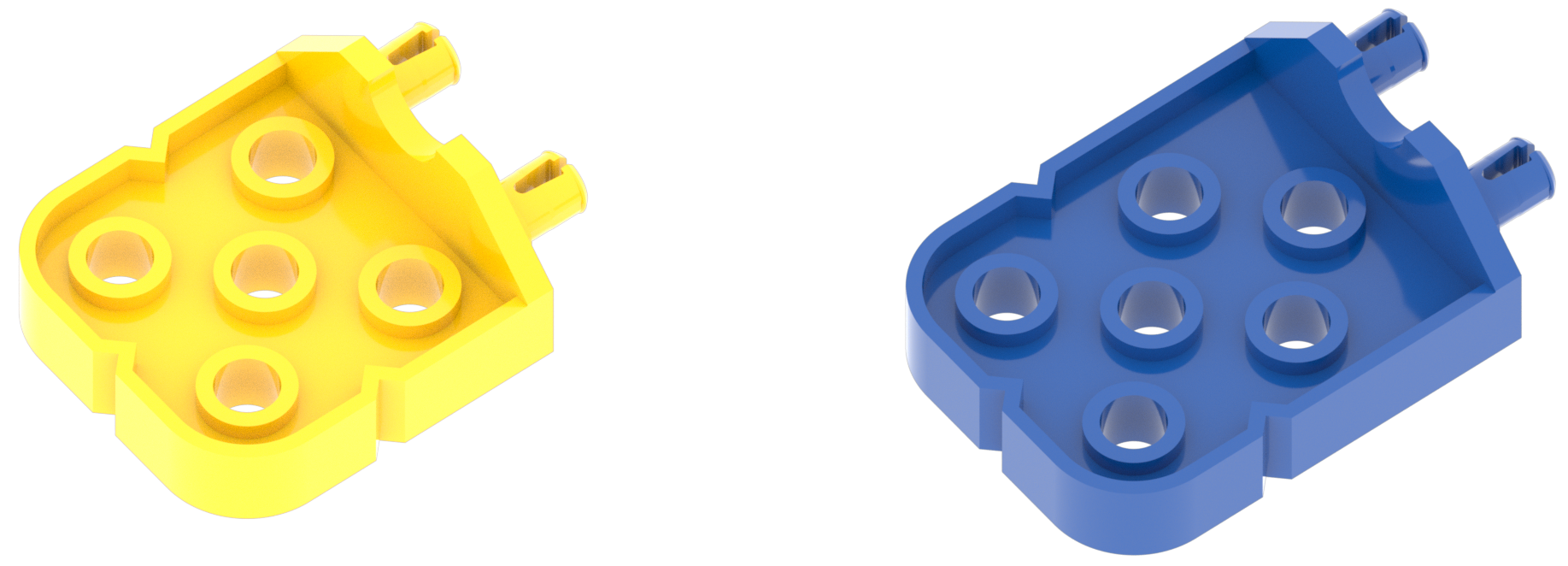

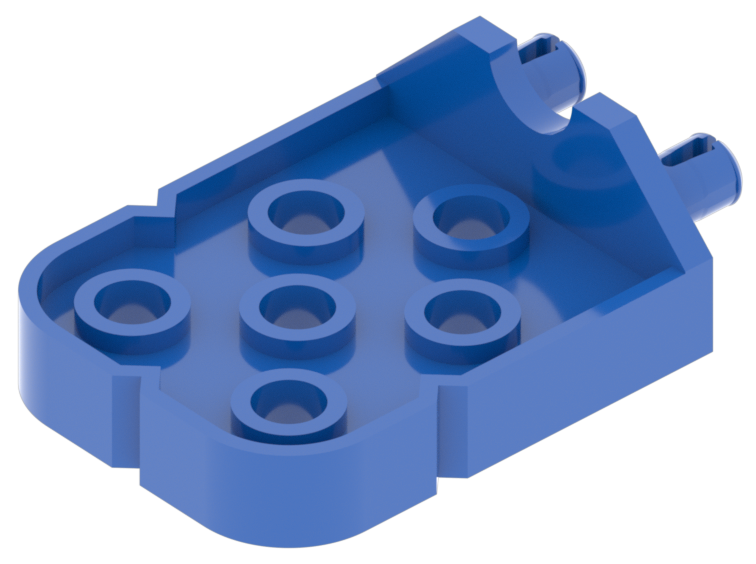

Například modrý konektor a žlutý konektor mohou vypadat podobně. Když však pokyny k sestavení vyžadují žlutý konektor, není pochyb o tom, který konektor by měl být použit.

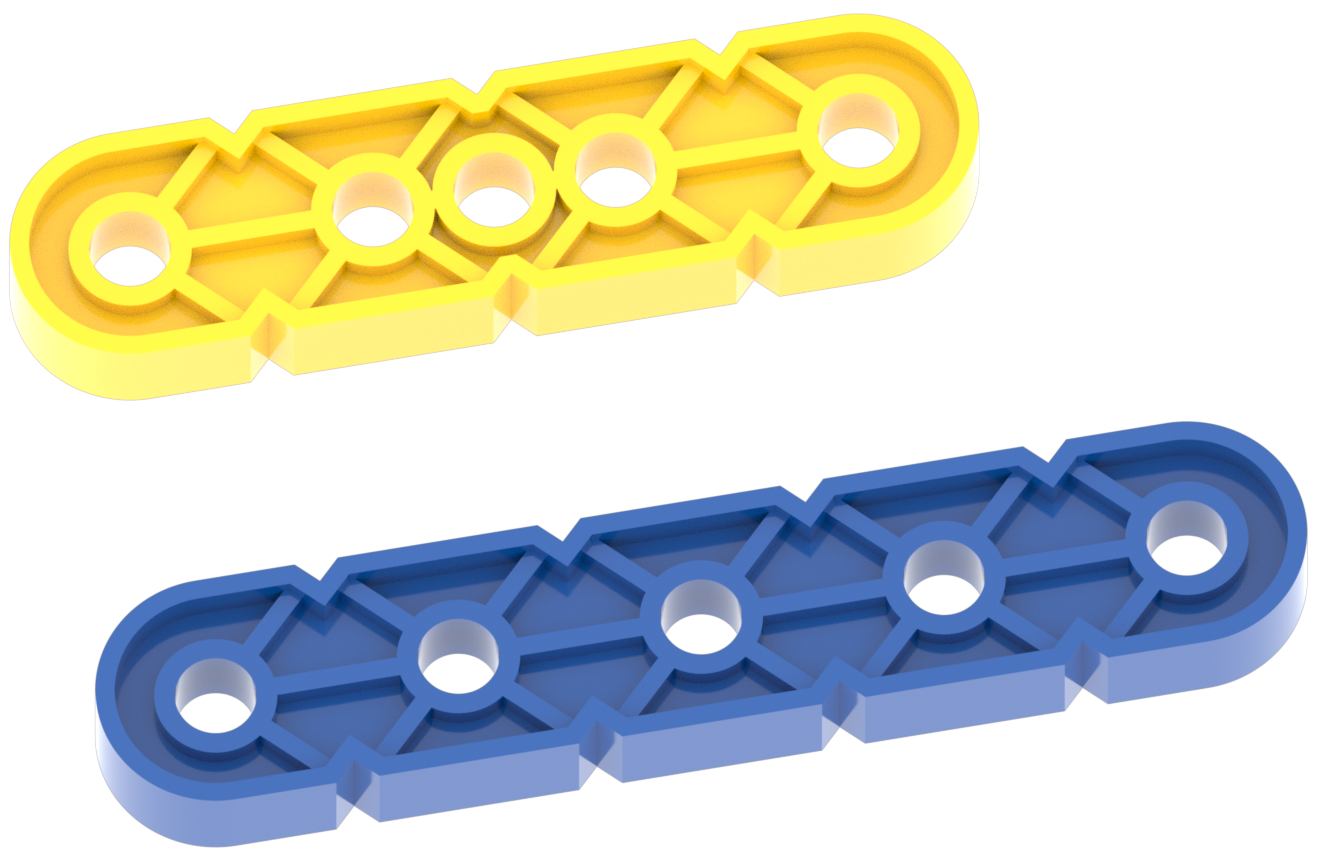

Kromě pomoci při identifikaci dílů, které jsou potřebné pro krok v návodu k sestavení, budou mít díly stejné barvy stejnou velikost. Například žluté paprsky jsou vždy menší než modré paprsky.

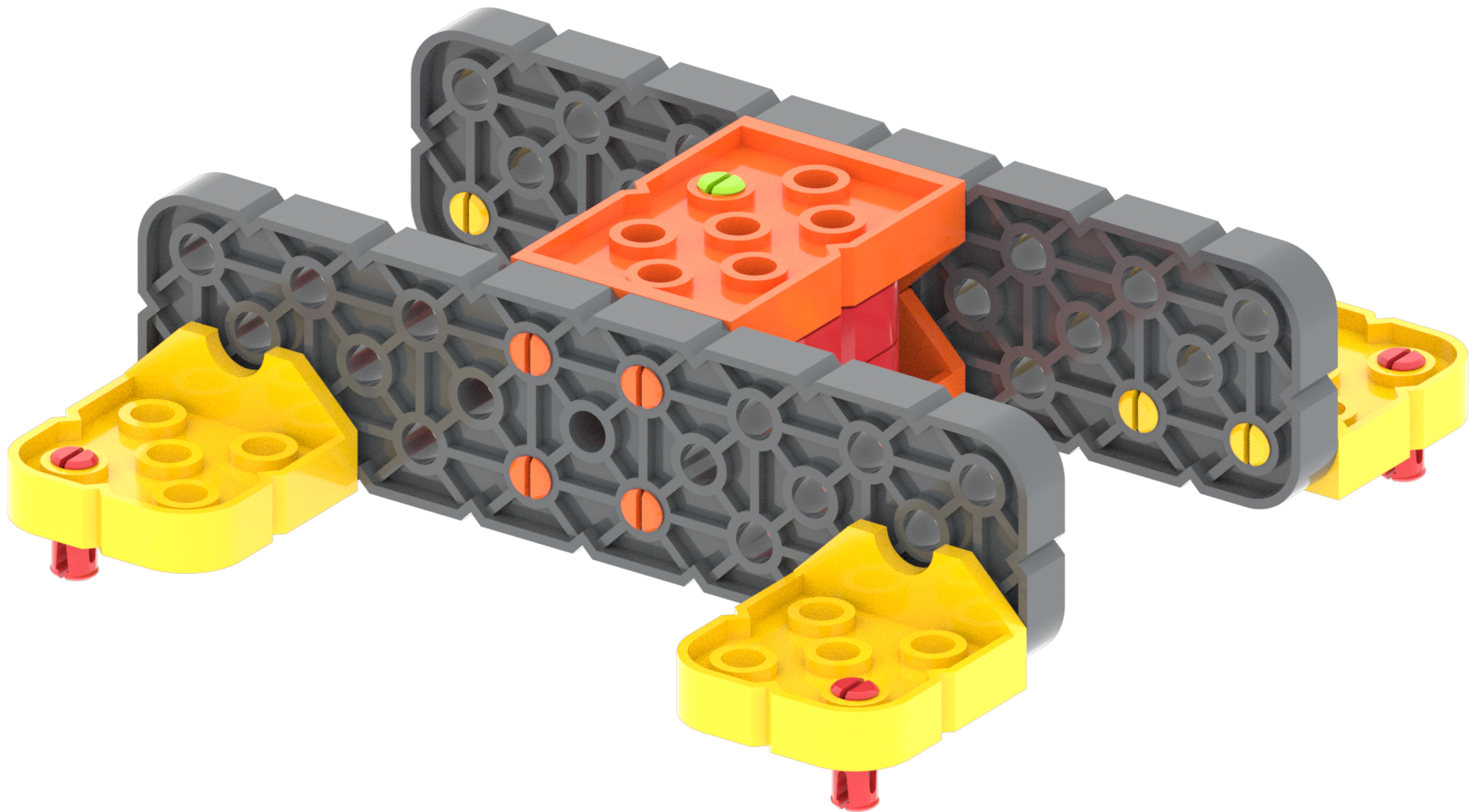

Tato funkce, kde lze velikost dílu identifikovat podle barvy, velmi pomáhá při porovnávání dílů. Například budete vědět, že obě strany vaší sestavy mají stejnou velikost, pokud pro každou stranu použijete Dark Grey Large Beam.
Tvary dílů a jejich barvy umožňují snadno postavit mnoho různých věcí se systémem VEX GO.
