Instalace Intel Dual Band Wi-Fi a antén pro VEX AI

Díly potřebné pro montáž jsou následující:

• Jetson
• Intel Dual Band Wi-Fi
• 2x anténa

Odpojte ventilátor, pokud je připojen k Jetson Nano modulu, a vyjměte jej. Pokud je ventilátor již odpojen, pokračujte krokem 2.

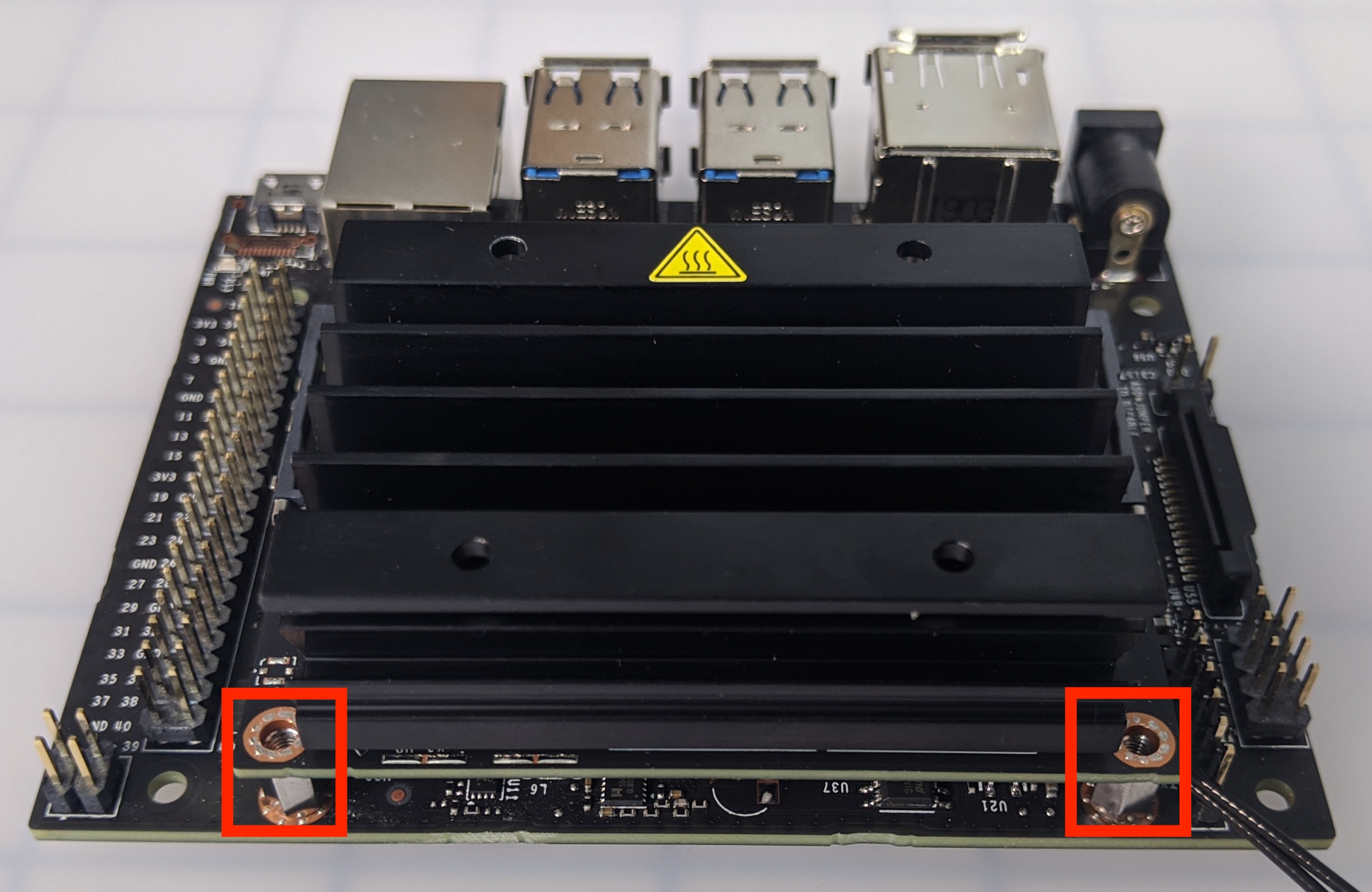

Odšroubujte dva šrouby přidržující Jetson Nano Module k nosné desce.

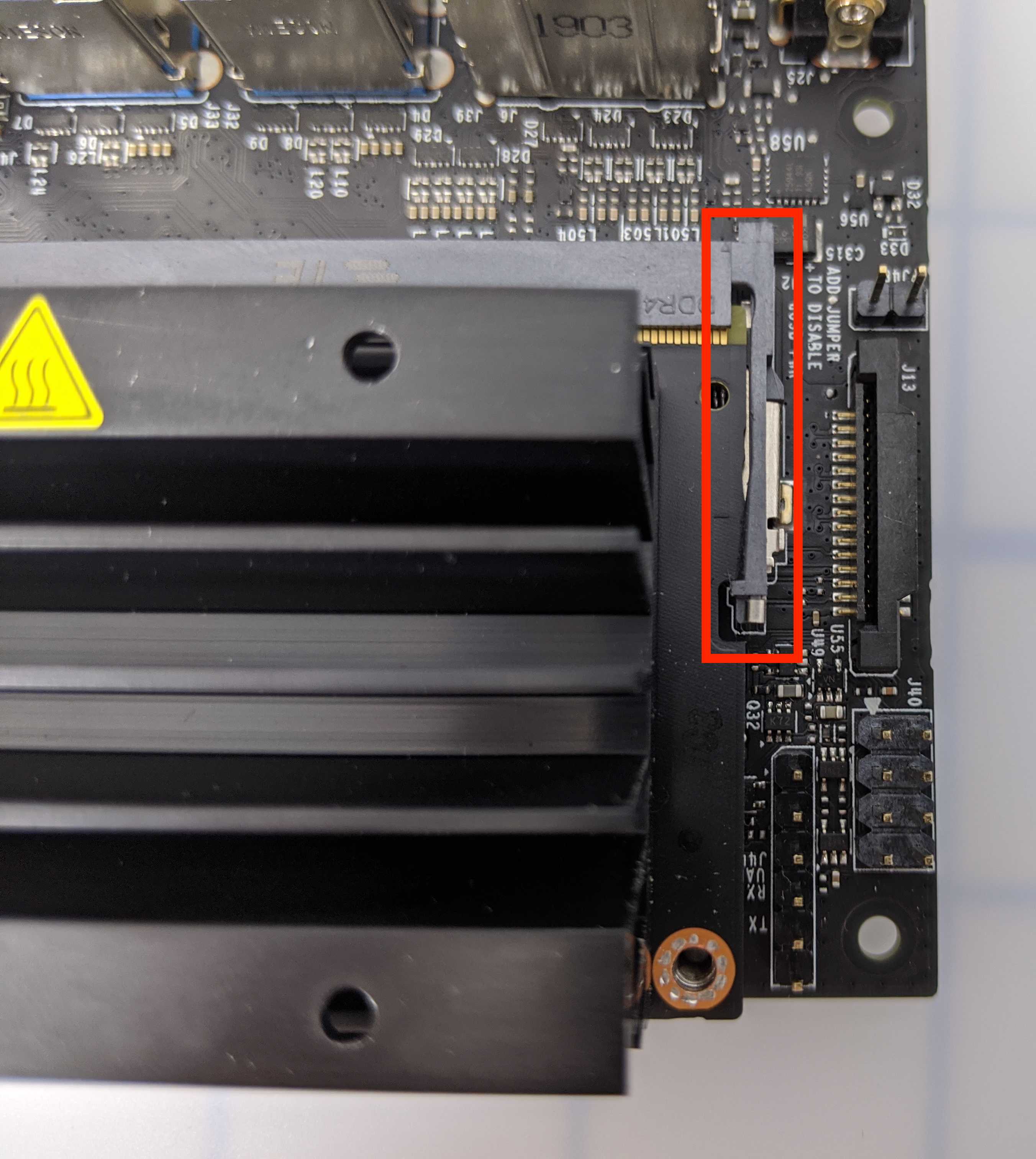

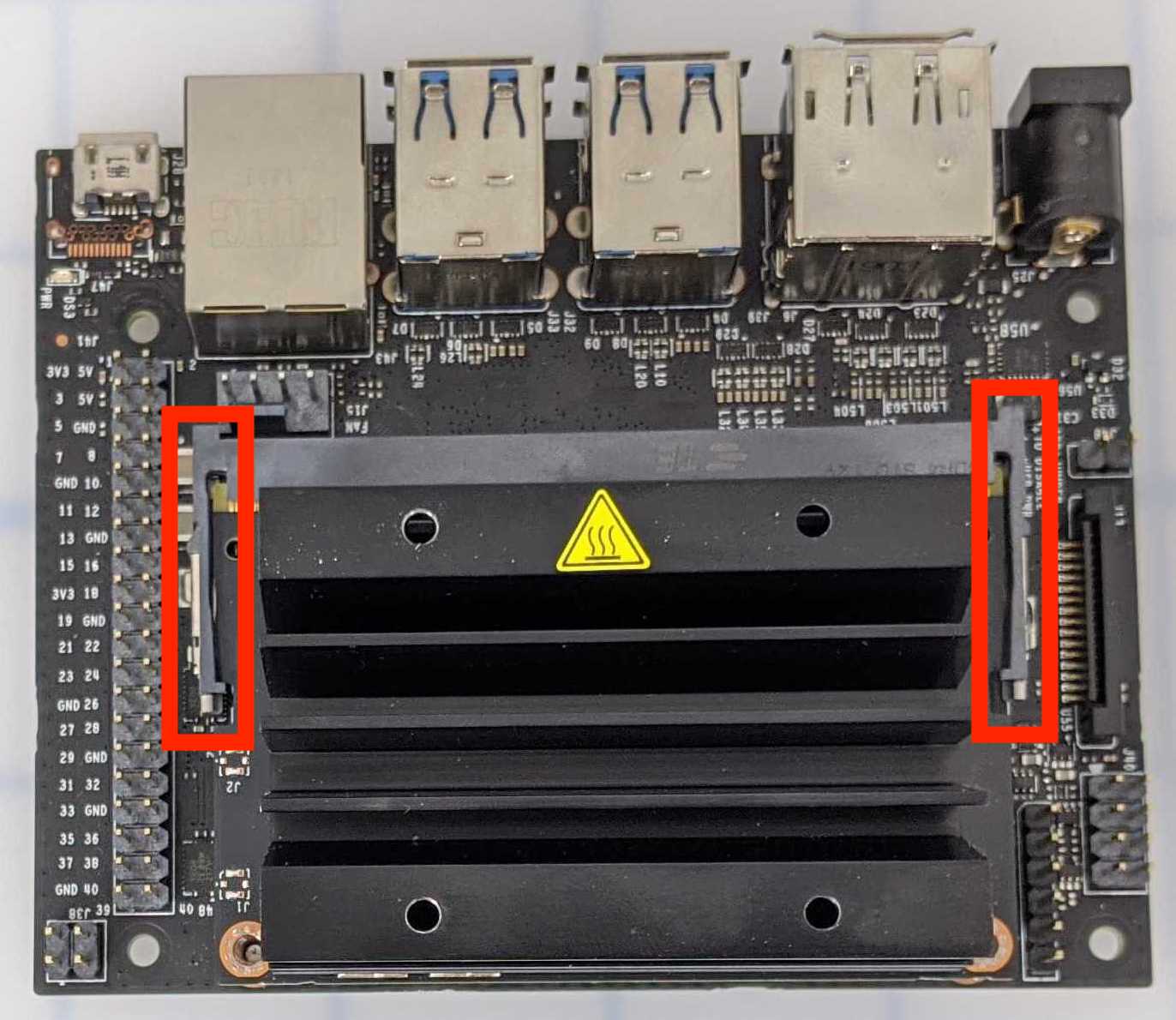

Jakmile jsou šrouby odstraněny, otevřete dvě západky, které drží Jetson Nano Module v nosné desce. Udělejte to jemným vytažením jazýčků vodorovně směrem od Jetson Nano modulu.

Na každé straně Jetson Nano Module je záložka.

Opatrně vytáhněte Jetson Nano Module přímo z nosné desky. Všimněte si šroubu uprostřed nosné desky.

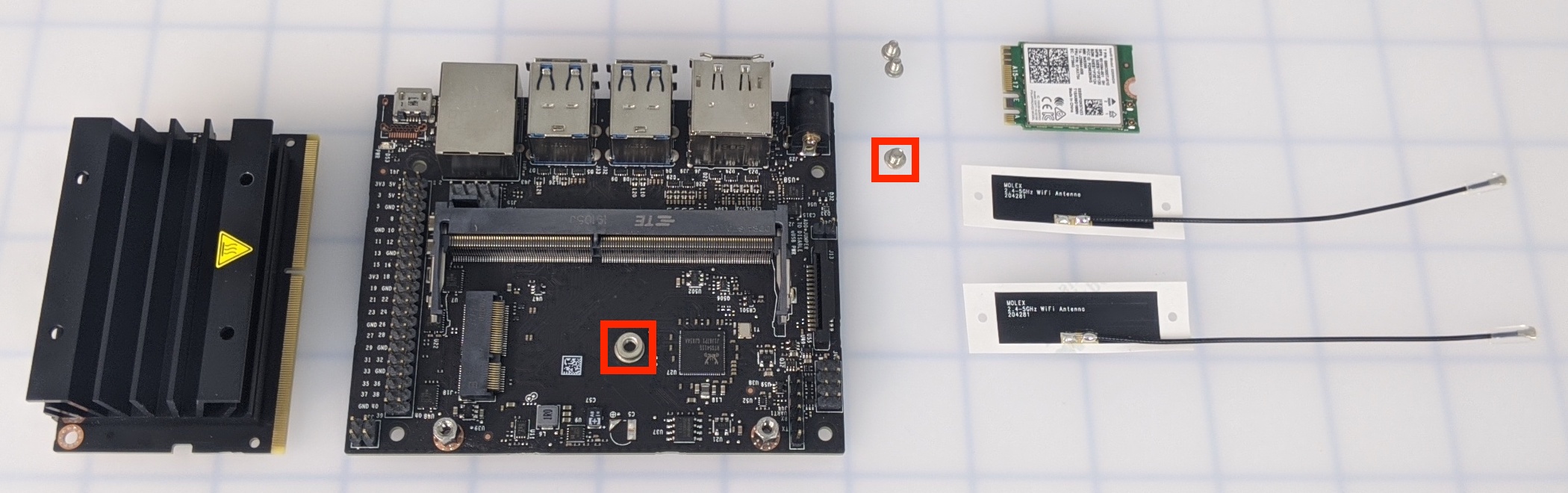

Odstraňte šroub uprostřed nosné desky.

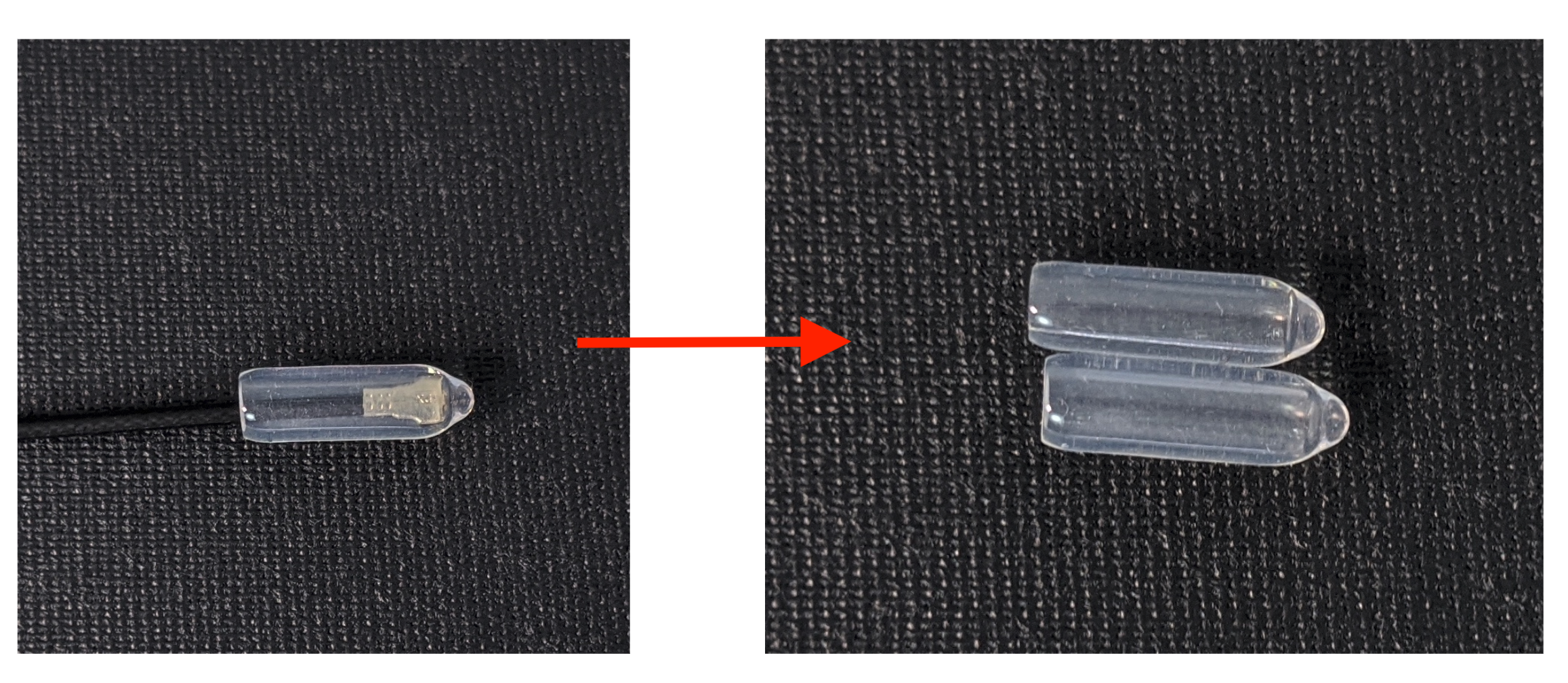

Odstraňte plastový kryt z antén.

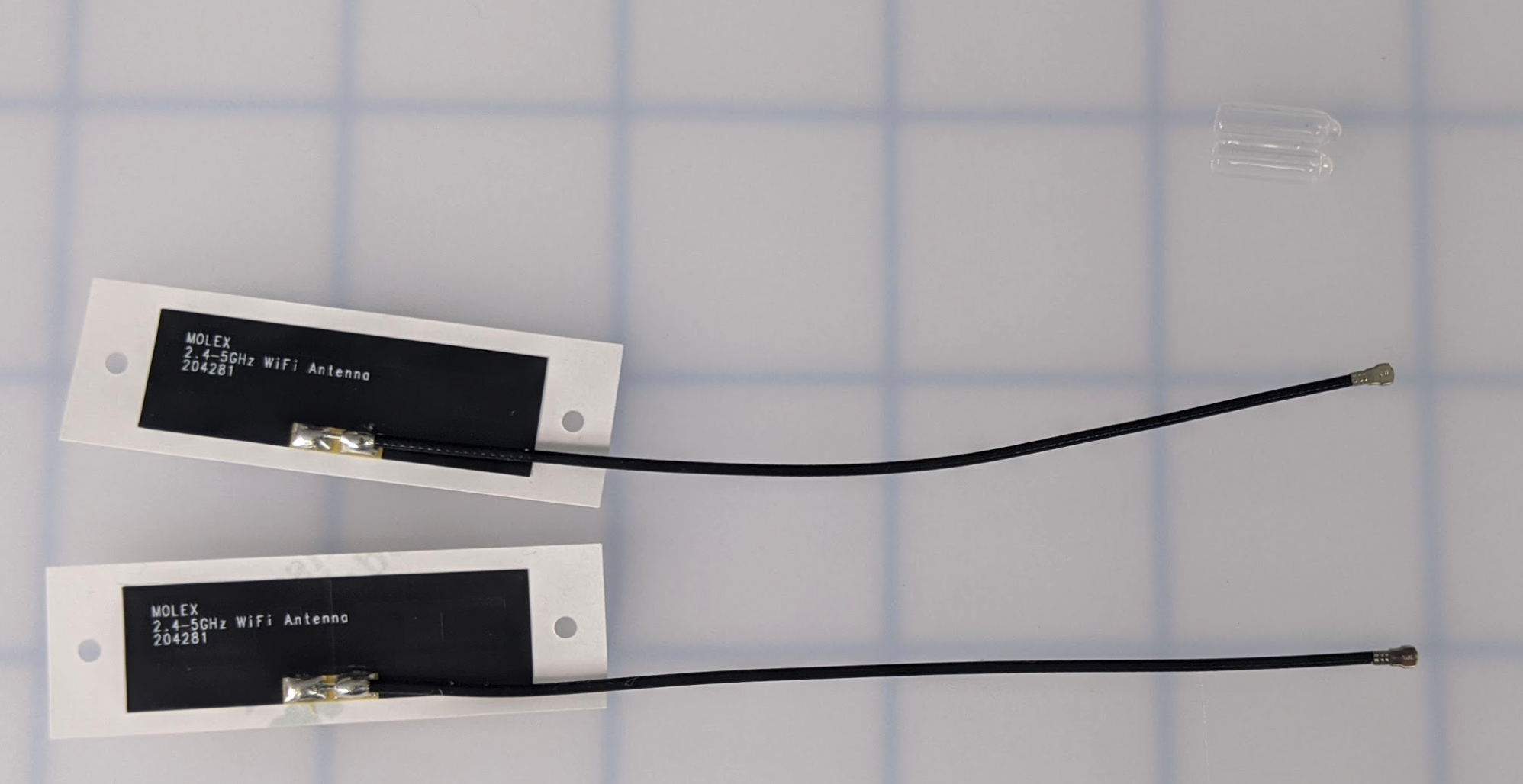

Ujistěte se, že jsou z obou antén odstraněny plastové kryty.

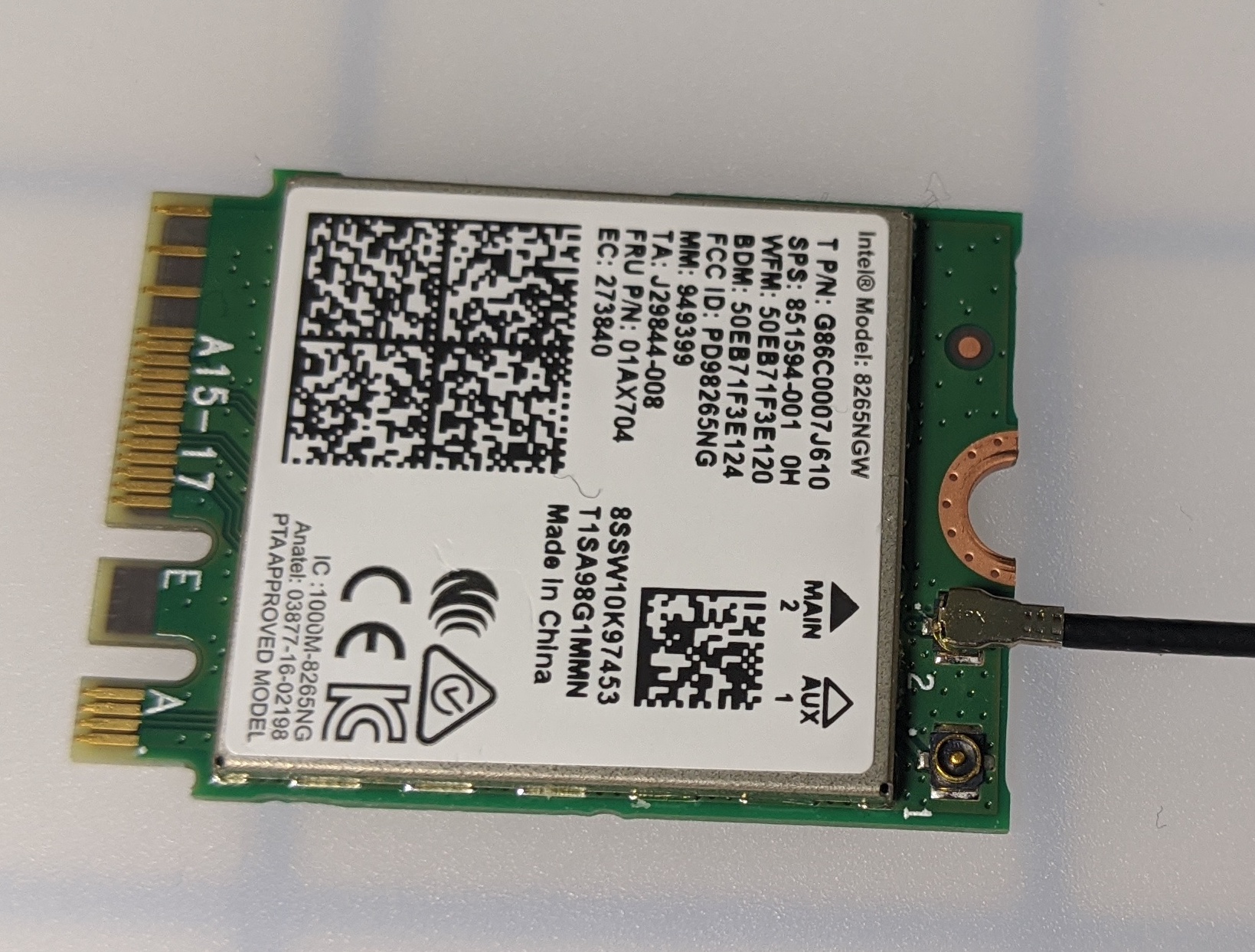

Připojte jednu anténu k Intel Dual Band Wi-Fi. Dbejte na mírný tlak, protože díly jsou citlivé. Zvuk „cvaknutí“ zajistí úplné připojení antény.

Poznámka: pokud je k zajištění antény potřeba větší tlak, použijte gumu na tužku nebo jiný malý předmět pro větší tlak. Použití kovu k vyvíjení tlaku se nedoporučuje.

Připojte druhou anténu stejným postupem jako v předchozím kroku.

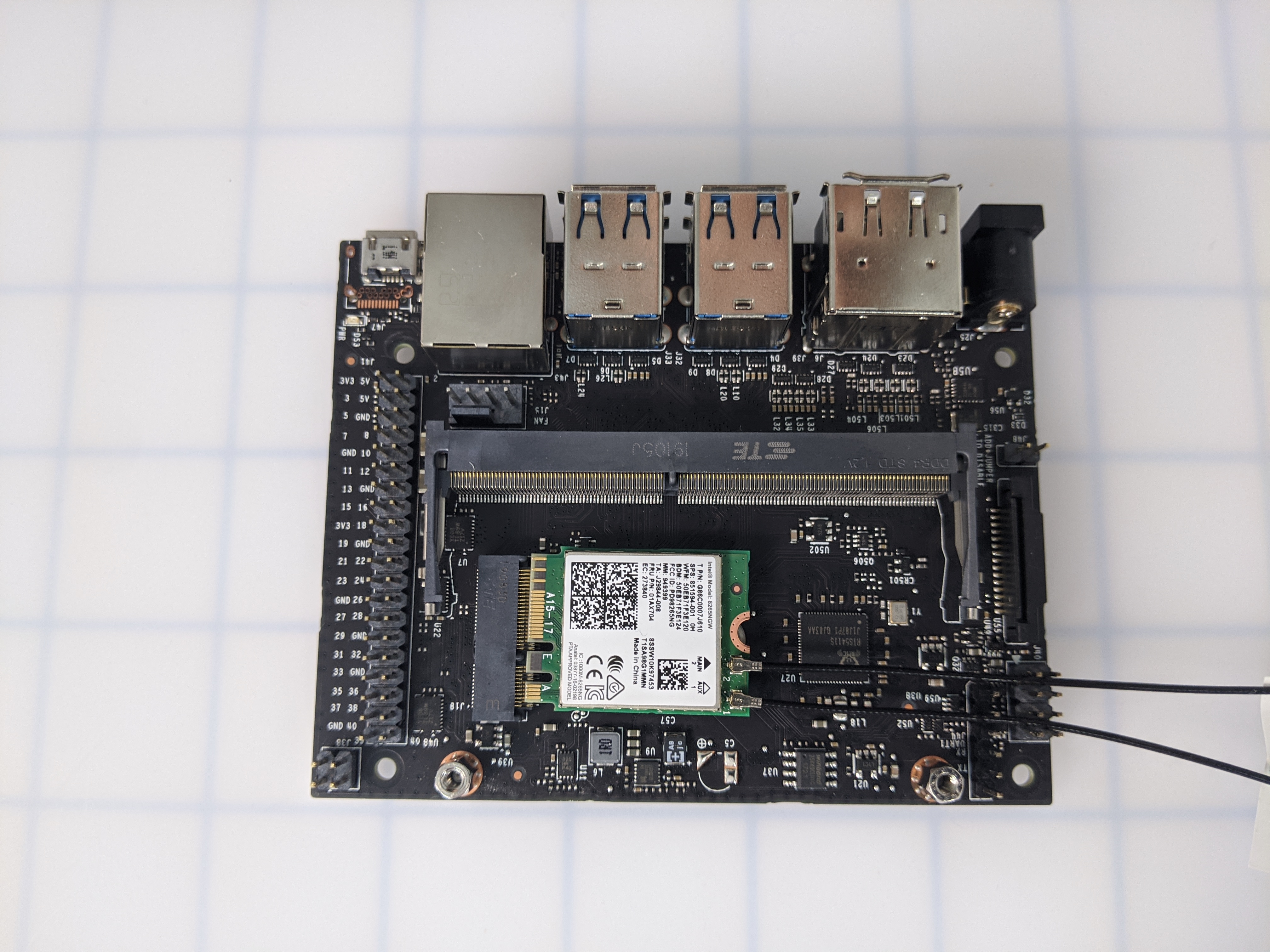

Ujistěte se, že jsou obě antény plně připojeny k Intel Dual Band Wi-Fi. Vezměte Intel Dual Band Wi-Fi a ujistěte se, že jsou obě antény bezpečné a žádná z nich nespadne.

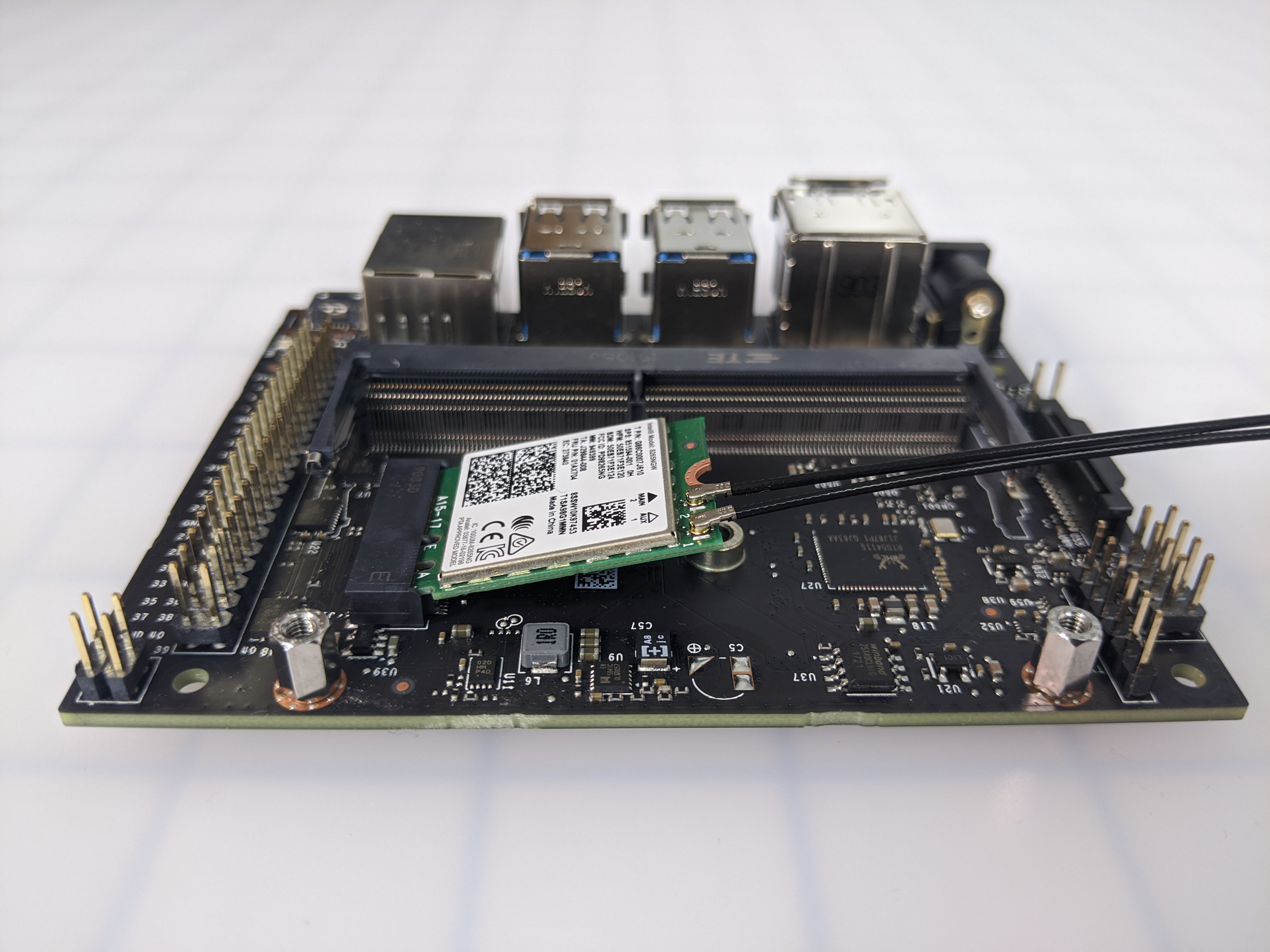

Umístěte Intel Dual Band Wi-Fi do nosné desky pod úhlem.

Zůstane mírně nakloněný, dokud jej neudržíte na místě šroubem.

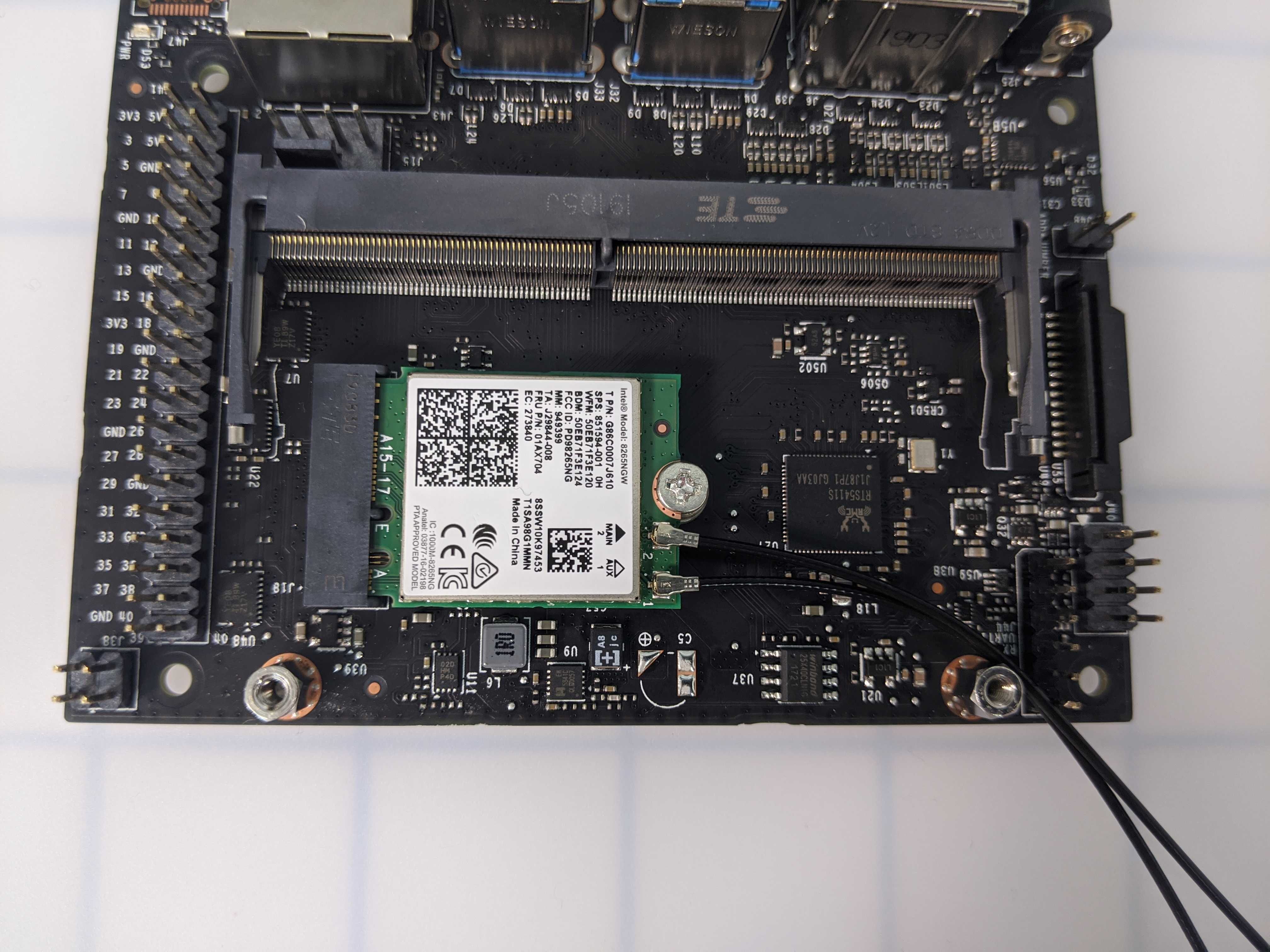

Zajistěte šroub, aby držel Intel Dual Band Wi-Fi na místě. Dbejte na to, abyste šroub příliš neutahovali, aby nedošlo k jeho stržení.

Umístěte Jetson Nano Module zpět na nosnou desku pod úhlem. Mírně zatlačte dolů, aby byly otvory pro šrouby v jedné rovině.

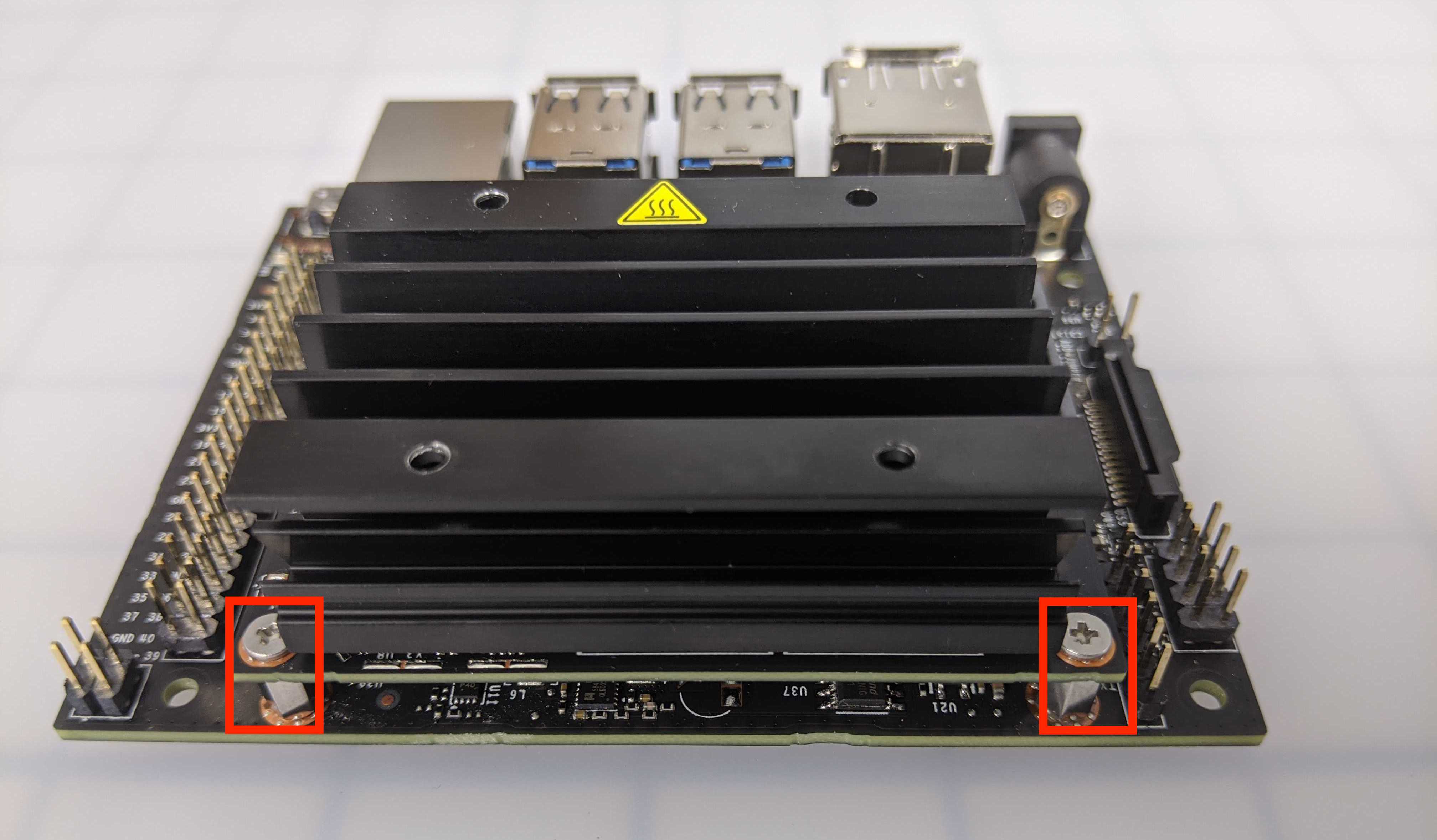

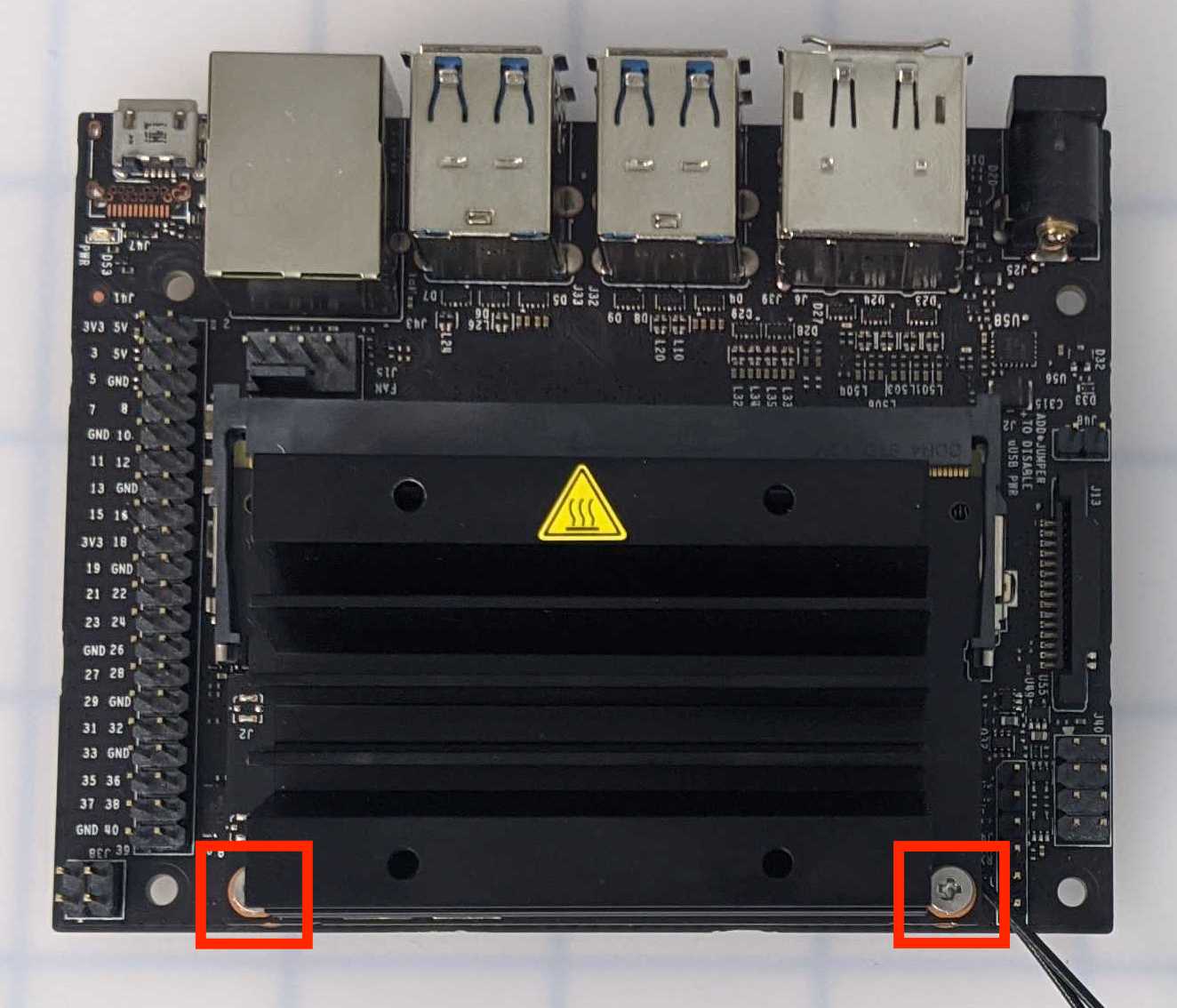

Zajistěte dva šrouby zpět na Jetson Nano Module a připojte jej k nosné desce. Dbejte na to, abyste šrouby příliš neutahovali, aby nedošlo k odizolování.

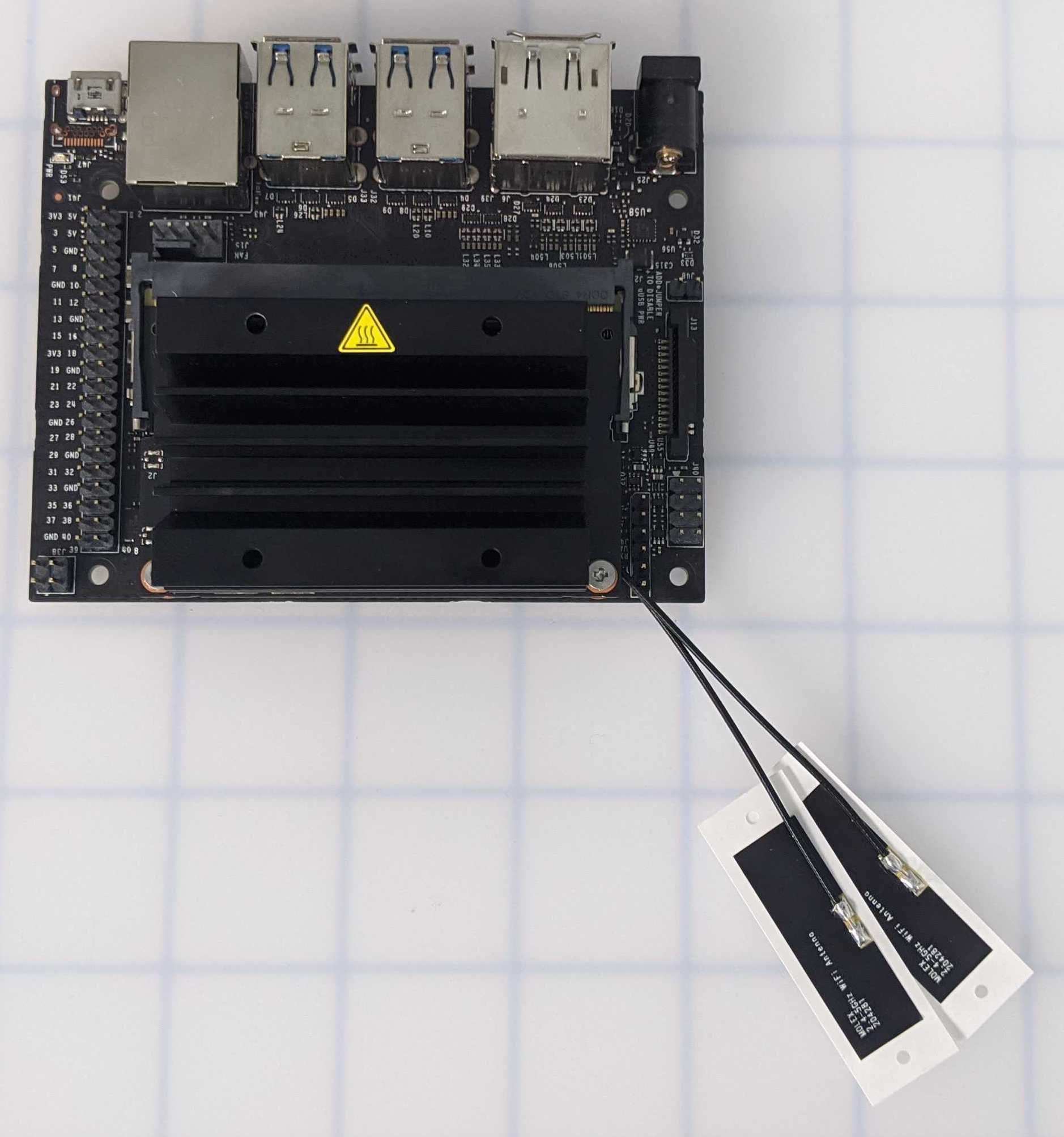

Nyní jsou nainstalovány Intel Dual Band Wi-Fi a antény.
